Для подключения к GUI сервера EMS с рабочего места оператора на ПК оператора должен быть установлен пакет Java17 (для актуальных версий EMS). Подключение осуществляется путем загрузки на ПК апплета через браузер по адресу:

http://<ip_ems_сервера>:8080/ems/jws


Далее загруженный файл апплета формата jnlp необходимо запустить при помощи Java. По умолчанию для доступа к GUI используется учетная запись admin без пароля. Вход в систему осуществляется с указанием имени учётной записи пользователя и его пароля. После идентификации пользователя выводится диалоговое окно со списком разрешённых действий и узлов или сообщение об ошибочном входе. Пользователи имеют возможность настройки таких параметров как: логин, пароль, роль, дата окончания действия учетной записи и т. д. Настройка пользователей выполняется в разделе «Администрирование» → «Права и пользователи» → «Настройка пользователей системы».

Рассмотрим рабочую область пользовательского интерфейса EMS и работу с конфигурированием устройства EMS, выполняя действия по настройке сервисных профилей и ONT, аналогичные описанным в CLI в разделе Настройка OLT + ONT в CLI (схема XGS-PON).

Описание рабочего пространства системы управления

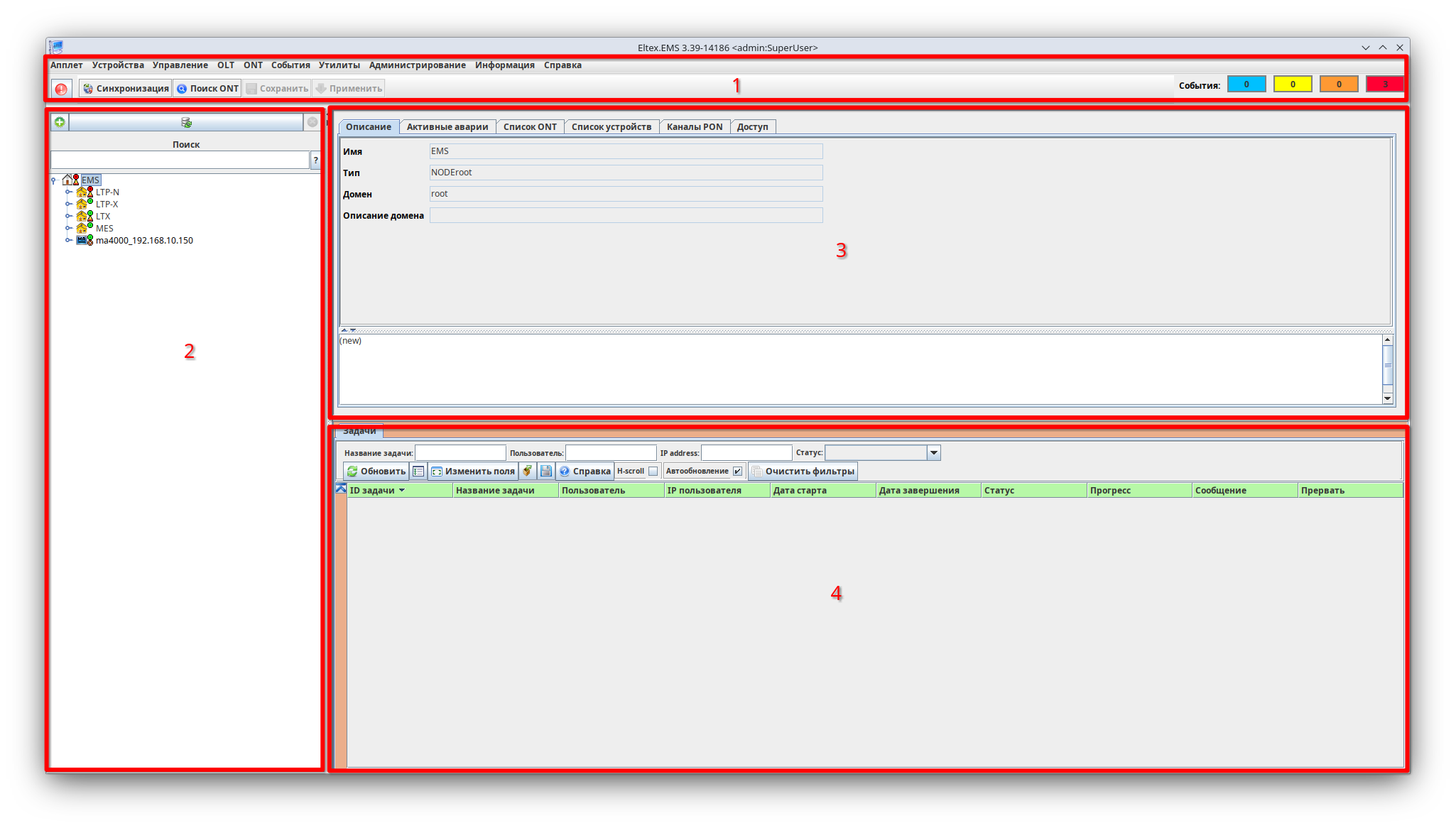

Рабочее пространство пользовательского интерфейса EMS глобально состоит из следующих элементов:

  • Панель управления (1);
  • Дерево устройств (2);
  • Поле настроек (3);
  • Поле задач (4).

Размещение перечисленных полей представлено на скриншоте.

Добавление устройств в дерево объектов

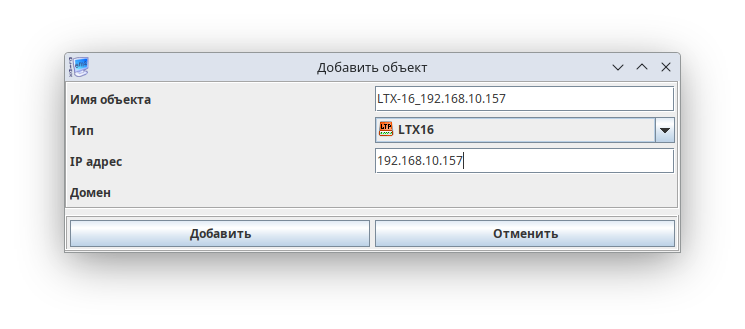

Для управления устройством необходимо добавить сетевой узел (OLT) в дерево объектов. Добавление осуществляется по нажатию иконки  в дереве объектов. Далее необходимо указать:

  • Имя объекта — может быть любым (соответствовать hostname, IP-адресу управления, и т. д.);
  • Тип — модель добавляемого устройства;
  • IP адрес — IP-адрес управления, заданный на устройстве;

Имя объекта не обязательно должно совпадать с hostname устройства. Имя устройства, указанное при добавлении в дерево, необходимо только для идентификации OLT в пределах системы EMS.

Добавляемое устройство должно быть доступно по IP-адресу управления с EMS-сервера. Устройства можно группировать в директории, добавив объект с типом NODE и поместив сетевой узел под этот объект. Группировать устройства можно по различным признакам: по территориальному расположению, по моделям устройств и т.д. Для корректной работы устройства необходимо чтобы на добавляемом устройстве была настроена отправка трапов на IP EMS-сервера (см. настройку SNMP в разделе Настройка OLT + ONT в CLI (схема XGS-PON)).

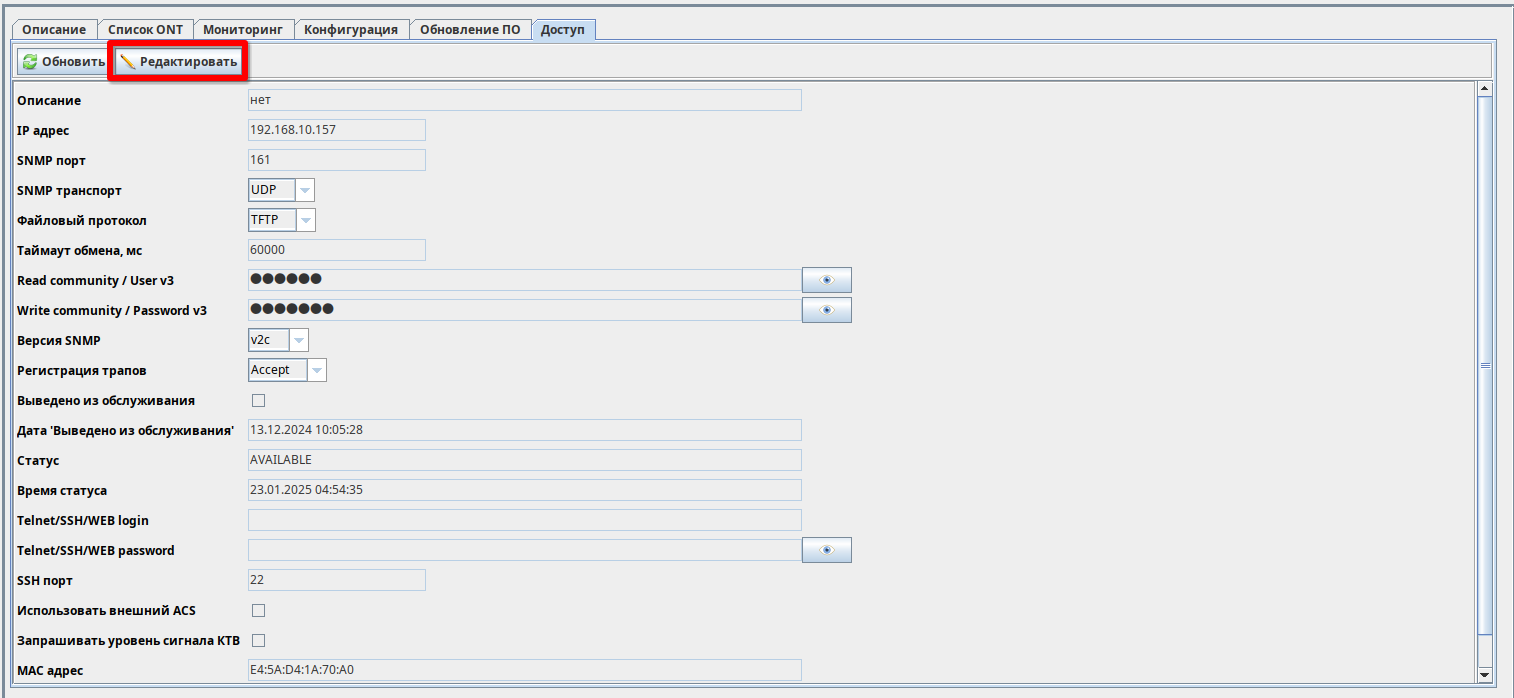

После добавления устройства взаимодействие системы управления с устройством будет осуществляться со значениями community public и private по умолчанию. Если они были изменены, необходимо указать новые настройки для этого устройства в EMS. Нужно выбрать устройство в дереве объектов, далее перейти во вкладку «Доступ», нажать на иконку редактирования и указать корректные параметры доступа.

Кроме того, для корректной работы EMS с OLT обязательна настройка на OLT отправки трапов на адрес EMS-сервера. Если это ранее не было выполнено из CLI, это можно настроить через EMS после добавления устройства. В дереве устройств выберите нужный OLT, далее в поле настроек перейдите во вкладку «Конфигурация», затем в раздел «Traps». В данном окне выполните добавление получателя трапов. Откроется окно, в котором автоматически будут подставлены данные сервера EMS. При необходимости скорректируйте автоматически подставленные данные и примените изменения.

Для актуализации информации об OLT выполняется синхронизация устройства кнопкой на панели управления. Для синхронизации всех добавленных OLT при нажатии кнопки в дереве устройств должно быть выбрано корневое устройство (EMS) либо, для синхронизации отдельного OLT, выберите конкретное устройство в дереве. Синхронизация всех устройств из дерева выполняется автоматически раз в час. Также информация о состоянии OLT актуализируется в реальном времени при получении сервером SNMP trap сообщений от OLT о различных событиях.

Настройка OLT, ONT

Рассмотрим пример настройки NTX-1 для предоставления услуг Интернет и IPTV в untagged-виде для подключения к ONT домашнего маршрутизатора согласно схеме из раздела Постановка задачи и согласно деталям конфигурации, приведенным в разделе Настройка OLT + ONT в CLI (схема XGS-PON).

Настройка PON Port

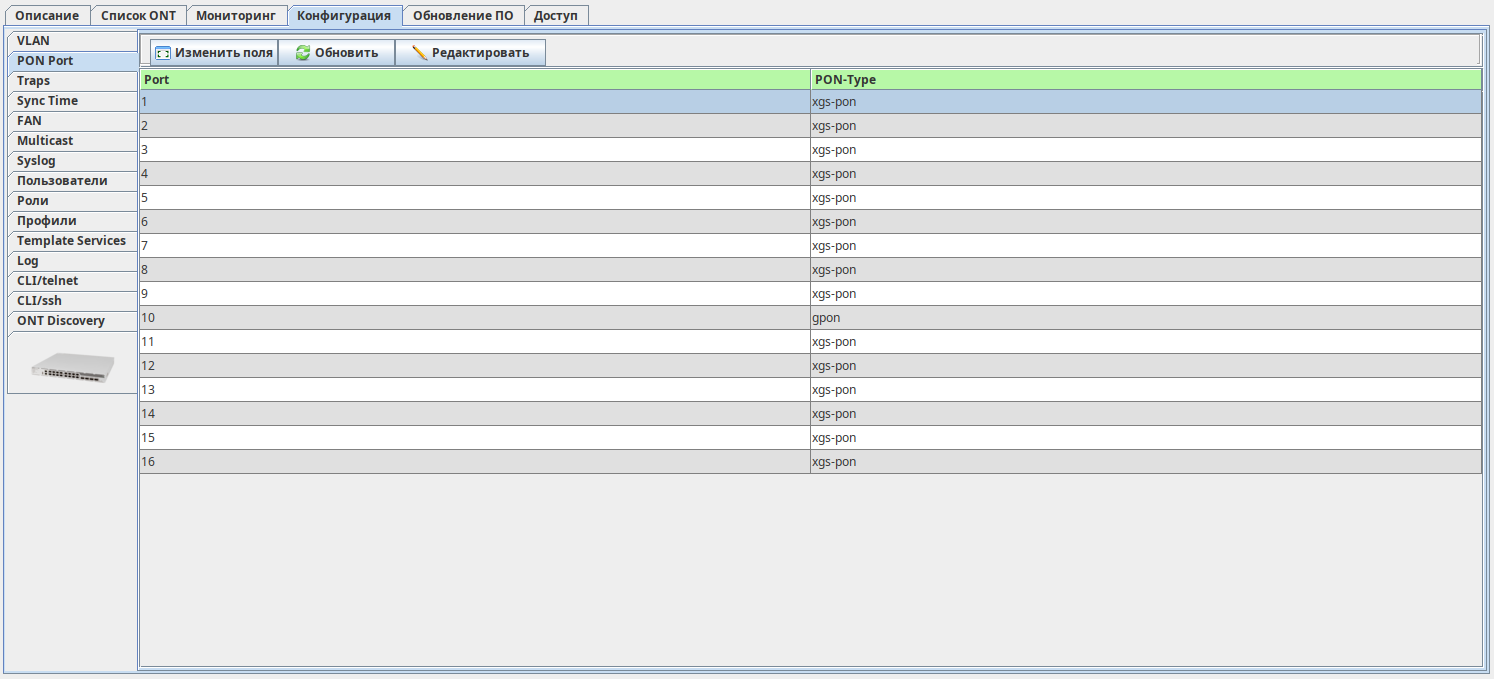

Для настройки режима работы PON-интерфейсов (GPON или XGS-PON) выберите в дереве устройств нужный OLT, далее в поле настроек перейдите во вкладку «Конфигурация», затем в раздел «PON Port». Для изменения режима порта выберите его из списка и нажмите кнопку Редактировать в поле настроек. Для применения и сохранения настроек используйте кнопки Применить и Сохранить на панели управления. Если pon-port имеет нужный тип, оставьте параметры без изменений. Окно редактирования параметров pon-port выглядит следующим образом:

Настройка профилей cross-connect

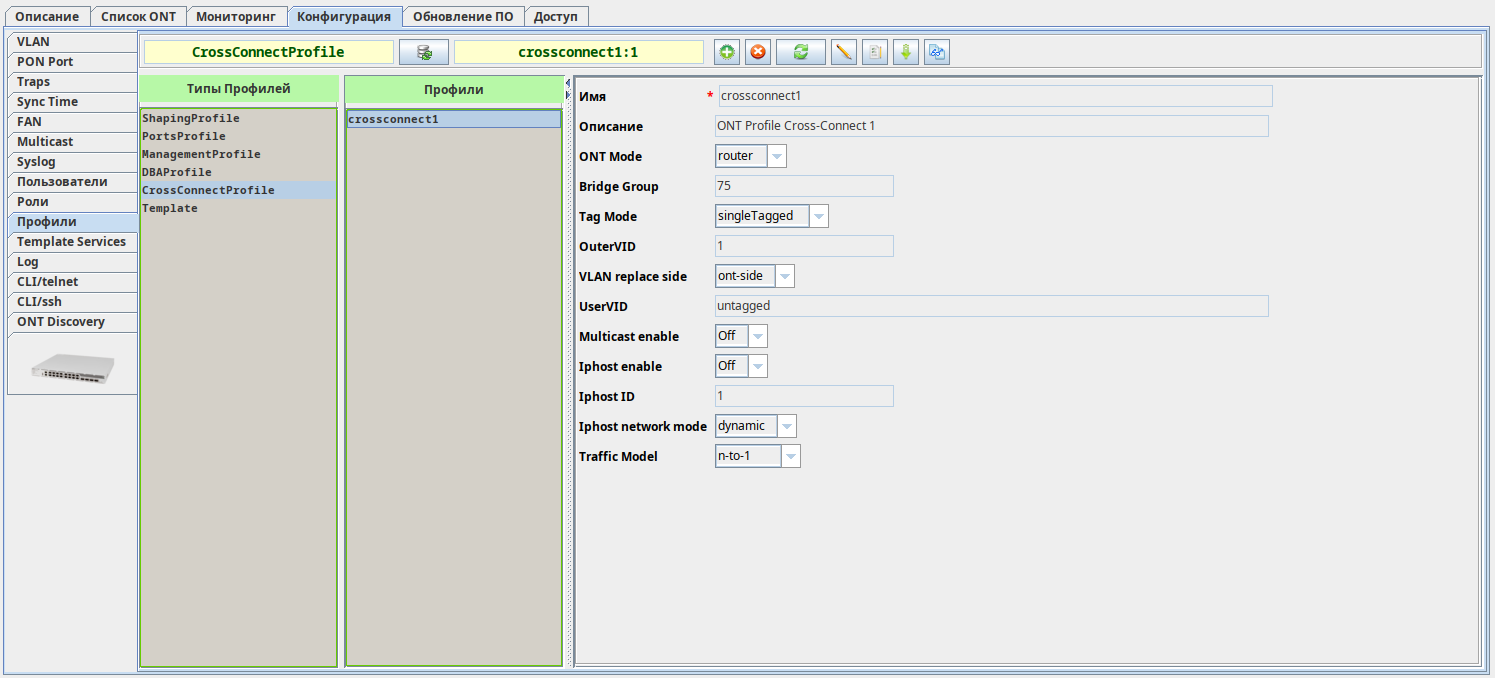

Для настройки профилей cross-connect выберите в дереве устройств нужный OLT, далее в поле настроек перейдите во вкладку «Конфигурация», затем в раздел «Профили» и выберите тип «CrossConnectProfile». По умолчанию на OLT всегда созданы профили по умолчанию всех типов. Для cross-connect создан профиль по умолчанию crossconnect1. Для добавления нового профиля используйте кнопку . Поле настроек данного раздела выглядит так:

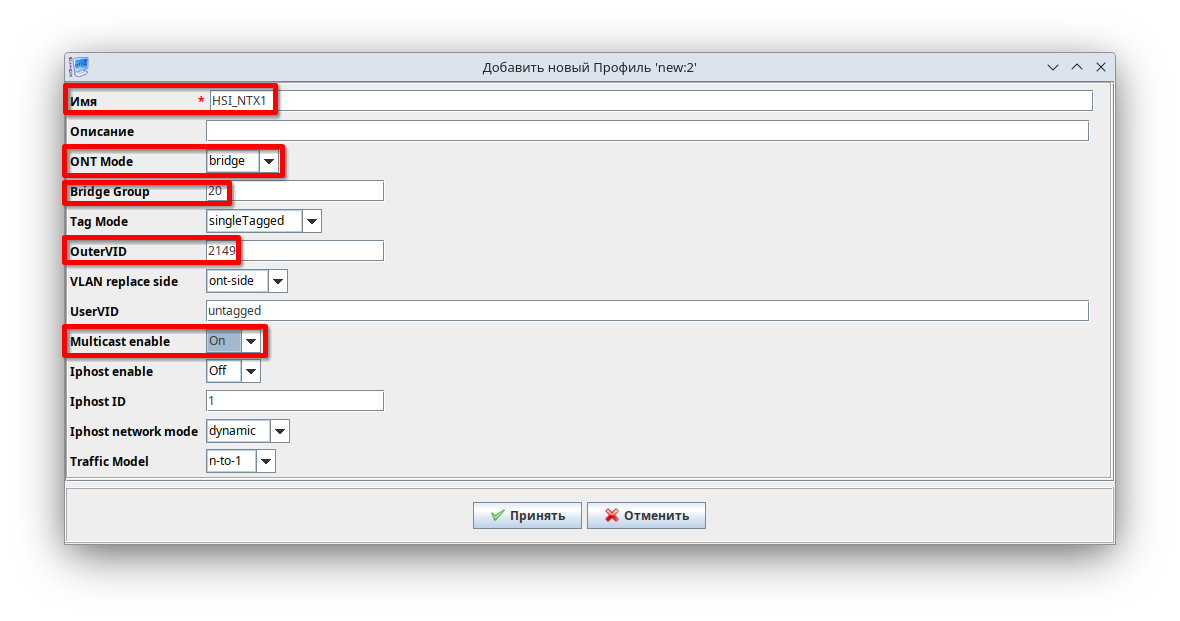

Сформируйте профиль cross-connect для NTX-1 согласно рисунку ниже. Примите выполненные изменения.

Настройка профилей ports

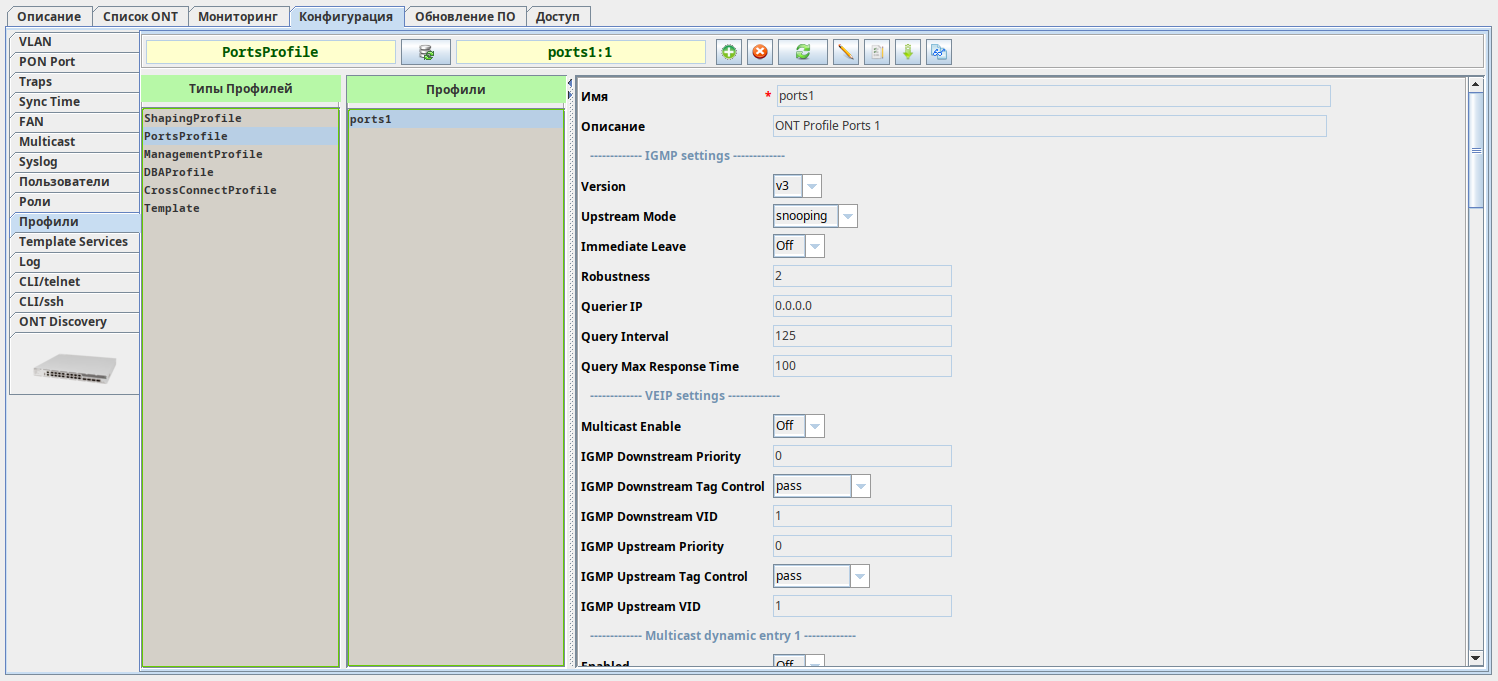

Для настройки профилей ports выберите в дереве устройств нужный OLT, далее в поле настроек перейдите во вкладку «Конфигурация», затем в раздел «Профили» и выберите тип «PortsProfile». По умолчанию на OLT всегда созданы профили по умолчанию всех типов. Для ports создан профиль по умолчанию это ports1. Для добавления нового профиля используйте кнопку . Поле настроек данного раздела выглядит так:

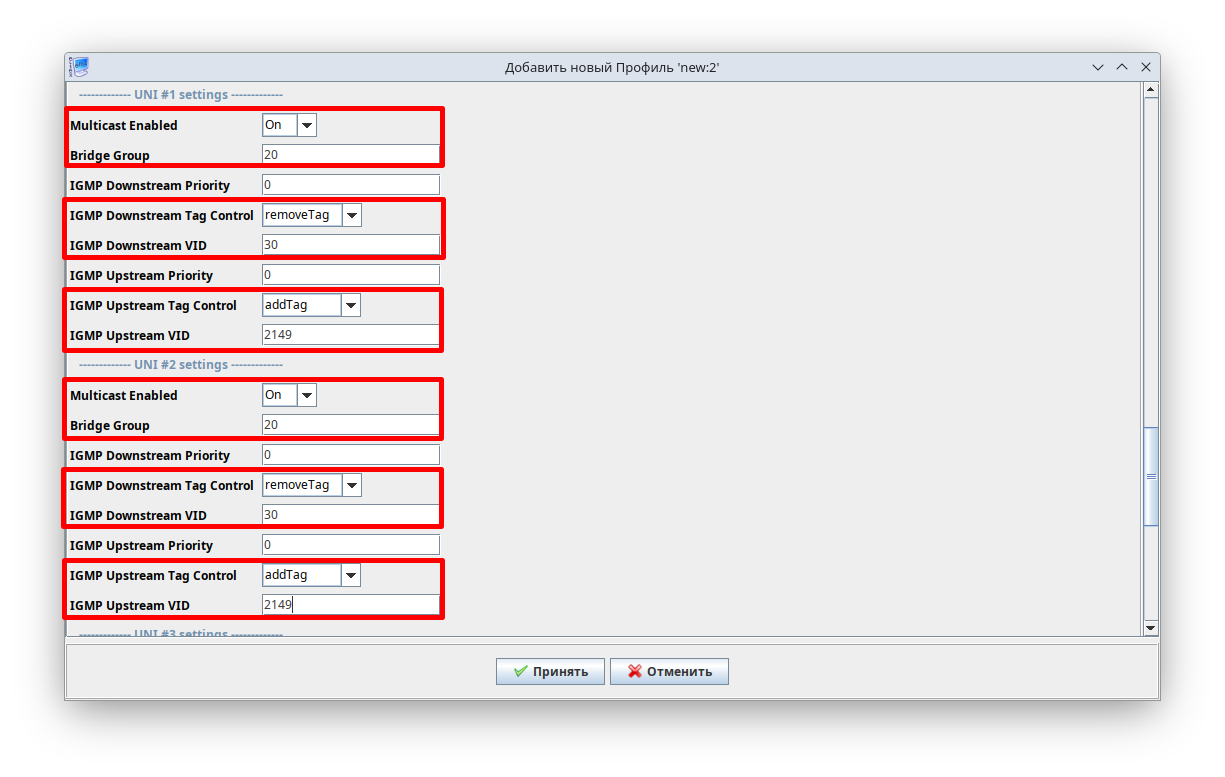

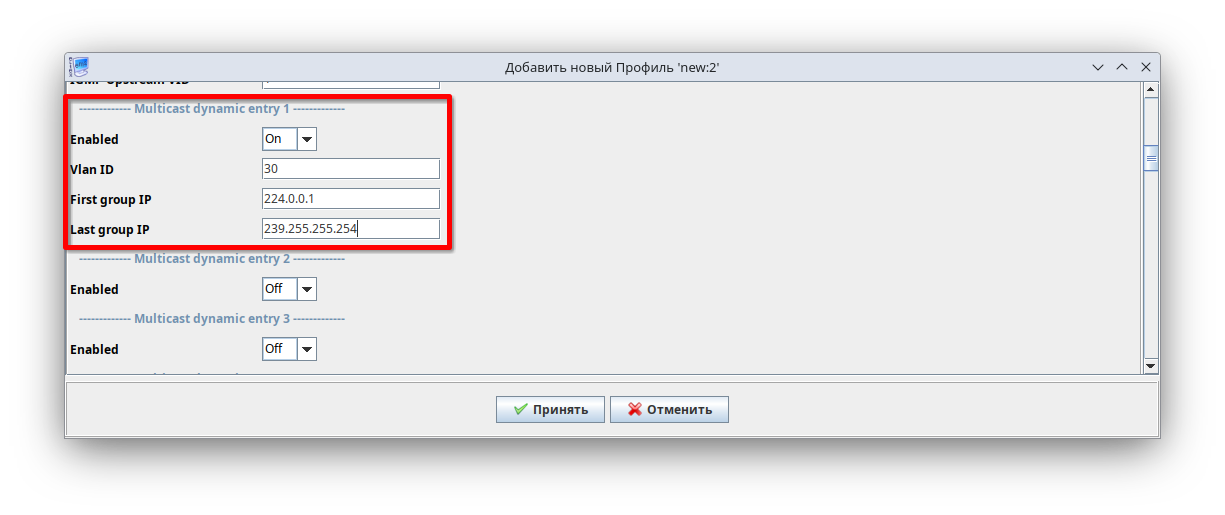

Сформируйте профиль ports для NTX-1 согласно рисунку ниже. В качестве имени профиля в примере укажем NTX1. Из всех доступных настроек затрагиваются только блоки: Multicast dynamic entry 1, UNI #1, UNI #2. Примите выполненные изменения.

Настройка VLAN

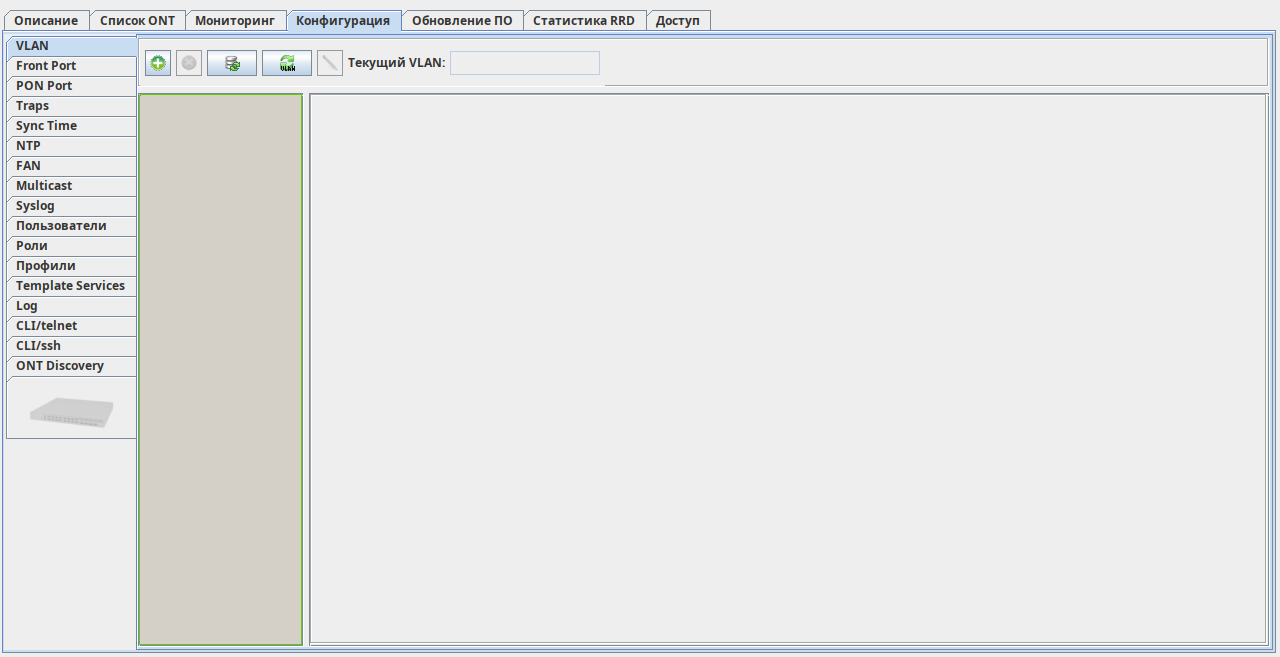

Настройка VLAN осуществляется в разделе «VLAN» вкладки «Конфигурация». Все VLAN на OLT созданы по умолчанию, но отсутствуют в списке EMS, так как присутствуют в конфигурации по умолчанию, которая является скрытой. Для добавления на интерфейс нужного VLAN можно создать его в GUI EMS. По умолчанию поле настроек раздела VLAN выглядит следующим образом:

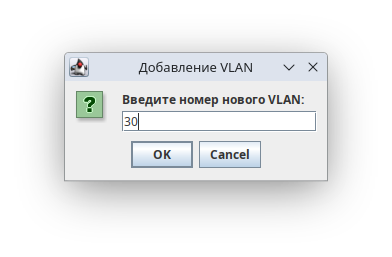

Для добавления VLAN используйте иконку . Создайте VLAN multicast с VLAN ID 30.

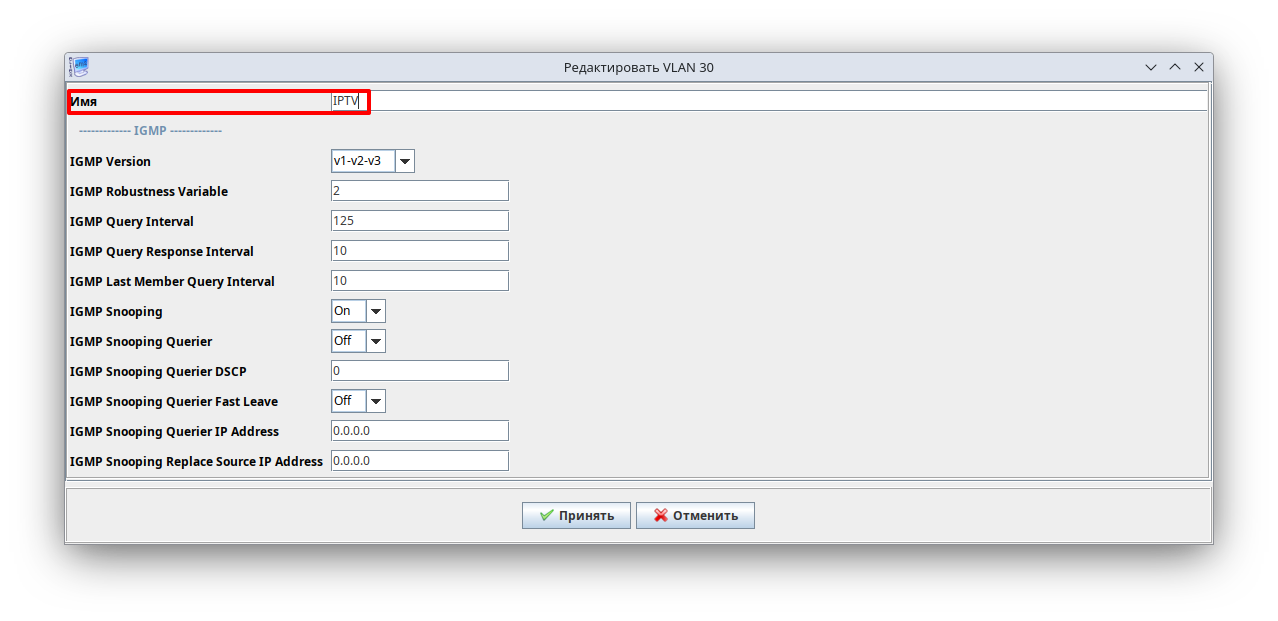

Далее автоматически откроется окно редактирования VLAN. Здесь можно указать индивидуальные параметры обработки multicast для создаваемого VLAN, а также можно указать имя VLAN в конфигурации. При создании VLAN можно оставить значения всех параметров по умолчанию. В качестве примера укажем имя «IPTV» для VLAN.

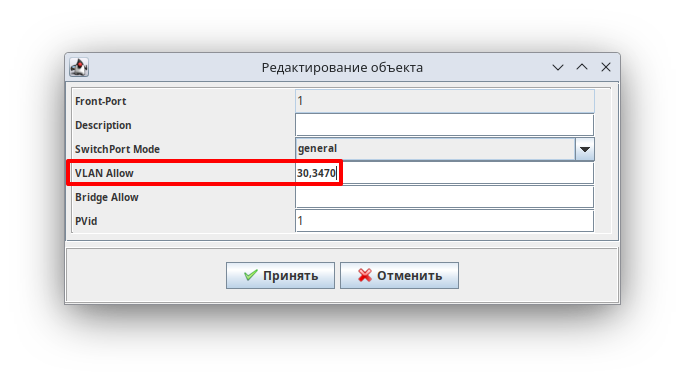

Настройка VLAN на Uplink-интерфейсах OLT выполняется на вкладке Front-port. Для редактирования назначенных на интерфейс VLAN выделите в списке нужный Front-port, далее нажмите кнопку «Редактировать».

В окне редактирования настроек Uplink интерфейсов могут быть указаны следующие параметры:

  • Description интерфейса.
  • SwitchPort mode — режим работы с VLAN на порту. Доступные варианты — general, access, trunk. По умолчанию используется General.
  • VLAN allow — список разрешенных на интерфейсе VLAN. Перечисление осуществляется через запятую.
  • Bridge allow — список VLAN, для которых разрешен bridging (передача трафика между соседними Front-port). При наличии нескольких VLAN перечисление осуществляется через запятую.
  • PVid — VLAN ID, в который будет помещен приходящий на порт нетегированный трафик (по умолчанию VLAN 1).

Аналогичные действия по созданию VLAN и добавлению его в конфигурацию Front-port выполните так же и для VLAN услуги Интернет.

Настройка multicast на OLT

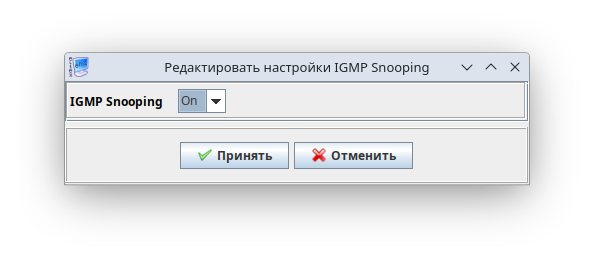

Настройка обработки multicast на OLT осуществляется в разделе «Multicast» вкладки «Конфигурация». В текущей реализации в этом разделе доступно только глобальное управление IGMP snooping. Параметр должен быть включен.

Настройки igmp proxy report, требуемые по приведенной схеме, могут быть выполнены только в CLI.

LTX-16# configure terminal
LTX-16(configure)# ip igmp snooping enable
LTX-16(configure)# ip igmp proxy report enable
LTX-16(configure)# ip igmp proxy report range 224.0.0.1 239.255.255.254 from 2149 to 30
LTX-16(configure)# do commit
LTX-16(configure)# do save

Регистрация ONT на OLT и назначение конфигурации на ONT

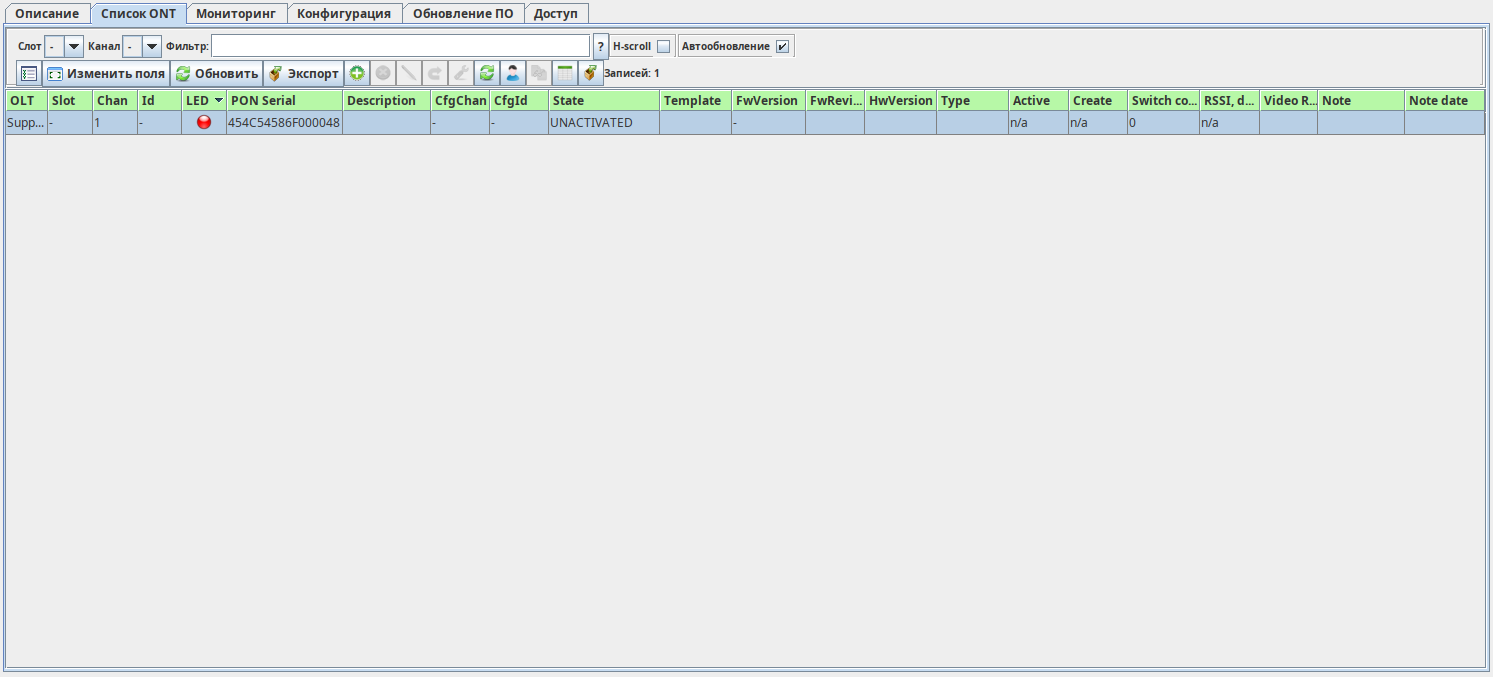

Управление ONT и их конфигурациями осуществляется во вкладке «Список ONT». В данном списке отображаются зарегистрированные и незарегистрированные ONT. На скриншоте ниже приведен пример данного раздела при отсутствии сконфигурированных ONT и при наличии подключенного, но незарегистрированного ONT.

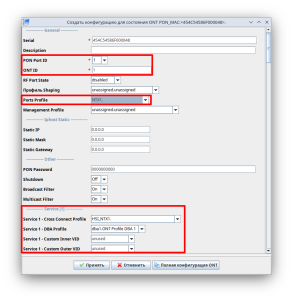

Регистрация ONT и назначение конфигурации могут быть выполнены по двойному клику по ONT в списке. В результате откроется окно, где ONT необходимо присвоить id в конфигурации и назначить необходимые сервисные профили. Поля Serial и PON Port ID заполнятся автоматически исходя из реального значения PON serial и физического номера PON-порта, к которому подключается ONT. Поле ONT ID также заполнится автоматически исходя из следующего по порядку свободного ONT ID. Данные значения могут быть скорректированы вручную. После указания необходимой информации в текущем окне нажмите Принять, на панели управления выполните действие Применить.

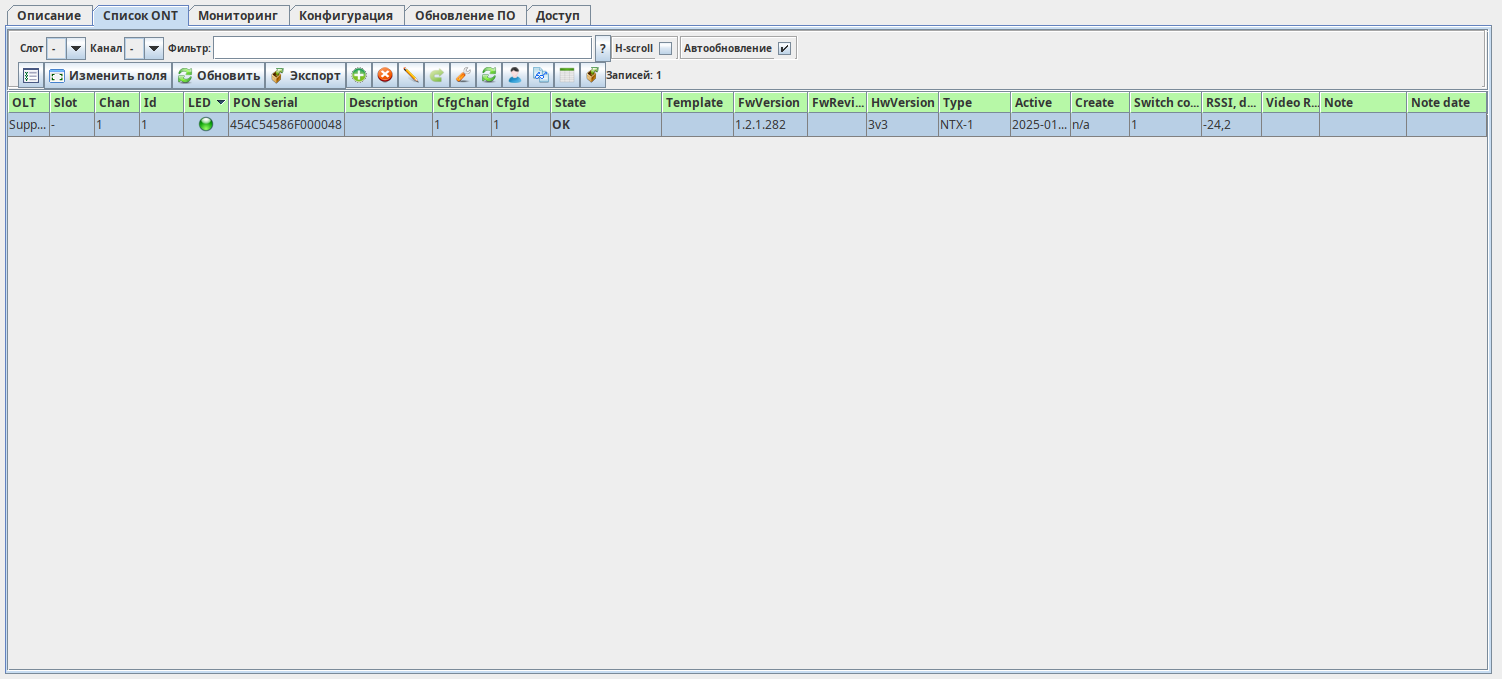

После применения настроек при успешной регистрации ONT статус изменится на «OK», цвет индикатора изменится на зеленый.
