Краткое описание

MAB — это  аутентификация, которая основана на MAC-адресе устройства, то есть MAC-адрес устройства используется в качестве имени пользователя и пароля.

Может использоваться в следующих сценариях:

1. Для предоставления контролируемого сетевого доступа устройствам, которые не могут пройти стандартную аутентификацию по логину и паролю или с помощью сертификатов (802.1X).
2. Для упрощения развертывания, когда индивидуальная настройка методов аутентификации (например, 802.1X или сертификатов) на каждом конечном устройстве требует больших трудозатрат.

Далее приведен приведен пример настройки Eltex WLC-30 (v.1.30.6) с точкой WEP-30L(2.8.0). Предполагается, что на контроллере уже настроен IP-адрес и обеспечена сетевая связность с сервером NAICE.


Настройка конфигурации контроллера

Настройка проксирования запросов на внешний RADIUS NAICE


Добавить NAICE, как RADIUS-сервер, и настроить проксирование RADIUS-запросов от ТД на него.


RADIUS-сервер
wlc-30(config)# radius-server local
wlc-30(config-radius)# nas AP_subnet
wlc-30(config-radius-nas)# key ascii-text testing123
wlc-30(config-radius-nas)# network 192.168.1.0/24
wlc-30(config-radius-nas)# exit


Описание команд
#переходим в раздел radius-server local:
#пропишите NAS
#установите пароль, который будет использоваться для проверки подлинности между AP (в роли NAS) и WLC (в роли RADIUS-сервера).
#добавьте подсети ТД (адресное пространство ТД, т.е. их IP-адреса), которые будут обслуживаться локальным RADIUS-сервером


Настройка внешнего сервера (virtual-server):


Виртуальный сервер
wlc(config-radius)# virtual-server default
wlc(config-radius-vserver)# enable
wlc(config-radius-vserver)# proxy-mode
wlc(config-radius-vserver)# upstream-server eltex
wlc(config-radius-upstream-server)# host 100.110.3.81
wlc(config-radius-upstream-server)# server-type all
wlc(config-radius-upstream-server)# key ascii-text testing123
wlc-30(config-radius-upstream-server)# exit
wlc-30(config-radius-vserver)# exit
wlc-30(config-radius)# exit
Описание команд
#переходим в настройки виртуального сервера
#активируем его
#включаем proxy-mode для проксирования RADIUS-запросов на внешний сервер
#задаём название внешнего сервера
#указываем адрес внешнего RADIUS-сервера
#указываем тип запросов для проксирования, в данном случае выбран all, поэтому будут проксироваться и запросы аутентификации и аккаунтинга
#устанавливаем пароль для аутентификации между WLC (как прокси) и внешним RADIUS-сервером

Настройка блока SSID


SSID-профиль
wlc(config)# wlc
wlcconfig-wlc)# ssid-profile TestNaice
wlc(config-wlc-ssid-profile)# ssid TEST_Naice
wlc(config-wlc-ssid-profile)# vlan-id 115
wlс(config-wlc-ssid-profile)# radius-profile default-radius
wlc(config-wlc-ssid-profile)# mac-auth mode radius policy permit
wlc(config-wlc-ssid-profile)# band 5g
wlc(config-wlc-ssid-profile)# enable
wlc(config-wlc-ssid-profile)#end


Описание команд
#переходим в блок настроек WLC
#создаём профиль для конфигурации SSID
#указываем название беспроводной сети
#VLAN ID — номер VLAN для передачи пользовательского трафика
#указываем профиль настроек RADIUS-сервера
#добавить правило, необходимое для работы mac-auth
#указываем хотя бы один диапазон, в котором будет работать SSID: 2.4/5 ГГц
#активируем профиль SSID


Все внесённые изменения в конфигурации необходимо записать в постоянную память устройства.

wlc-30# commit

Configuration has been successfully applied and saved to flash. Commit timer started, changes will be reverted in 600 seconds. #изменения сохранены и запущен таймер

wlc-30# confirm

Configuration has been confirmed. Commit timer canceled. #изменения подтверждены и применены

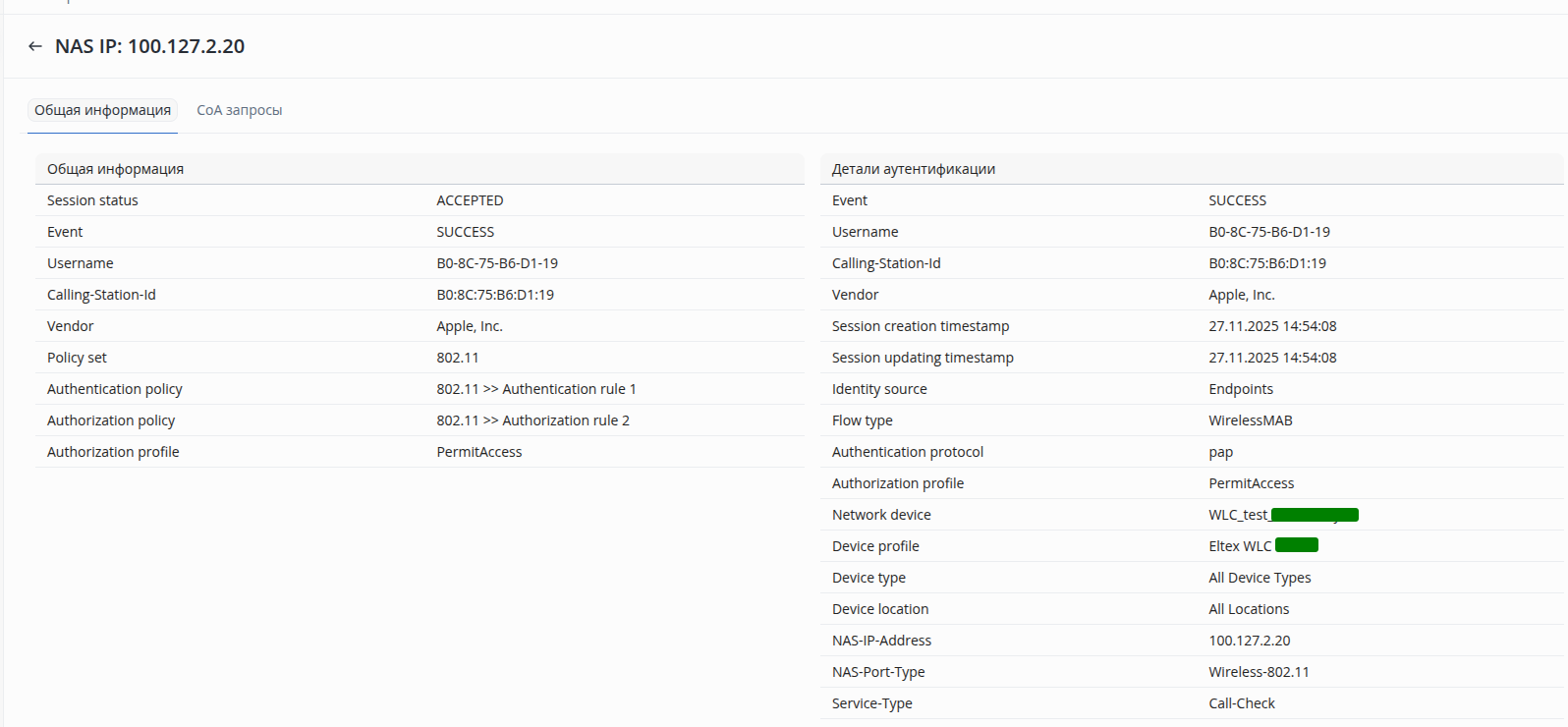

Проверка работы
