Входные данные: Существует несколько абонентов, подключенных на удалённом объекте (например, филиале компании). В нормальном режиме работы вызовы обслуживает центральная АТС ECSS-10 (в т.ч. предоставляет ДВО, ведёт запись разговоров и т.п.). Однако, при разрыве связи с ней, абоненты удалённого объекта остаются без телефонии. Требуется обеспечить работу телефонии у абонентов при разрыве связи с центральной АТС.

Решение: Настроить на IP-АТС SMG, установленной на удалённом объекте, режим транзитной регистрации, при котором абоненты будут регистрироваться на головной АТС при её доступности и на самой SMG при недоступности головной АТС. В этом случае SMG становится «сервером выживания», обеспечивающим прохождение вызовов.

Пример и описание схемы организации связи на базе ECSS-10 приведено в документации по Softswitch - Организация распределенной отказоустойчивой сети.

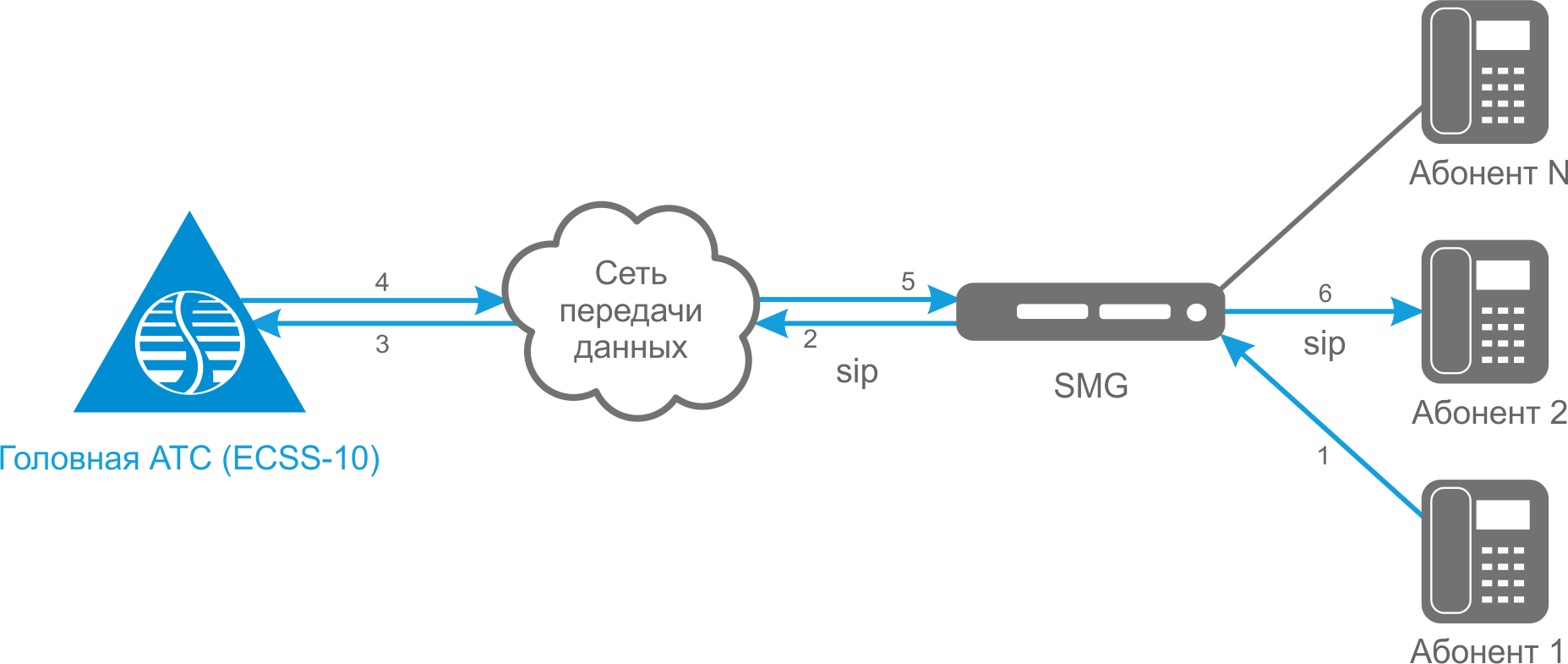

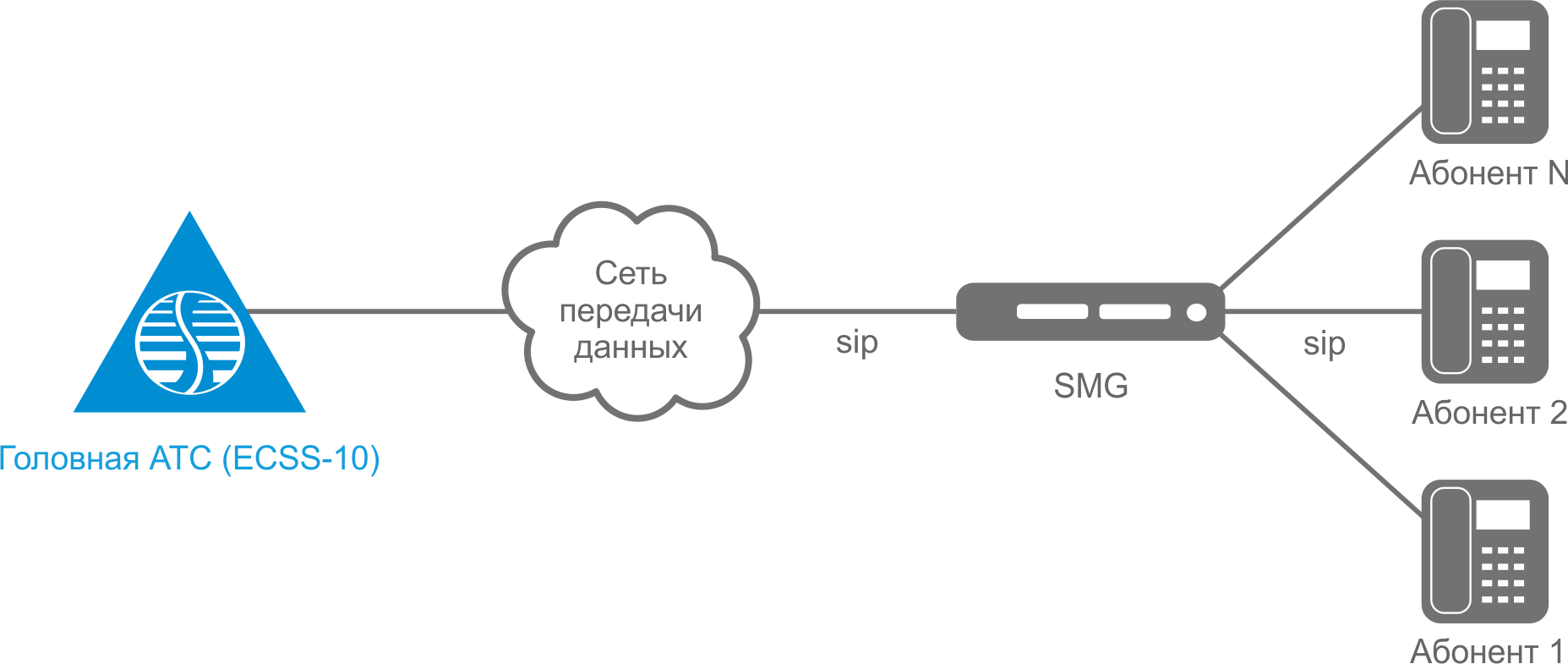

Вызов с доступной головной АТСВызов при недоступности головной АТС

Потребуется создать на SMG транковый SIP-интерфейс в сторону головной АТС и настроить интерфейс для регистрации абонентов таким образом, чтобы он использовал sip-транк в сторону ECSS-10 в качестве интерфейса upper-регистрации.

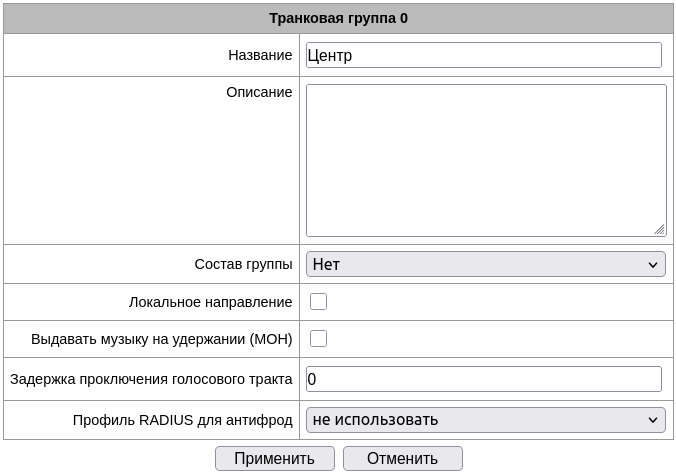

1. Создать транковую группу для центральной АТС:

  • Перейти в настройки транковых групп (Маршрутизация - Транковые группы);
  • Добавить новую транковую группу;

  • Задать название, например, «Центр»;

В выпадающем меню «Состав группы» ничего выбирать не надо, транковая группа будет привязана к SIP-интерфейсу в ходе его создания.

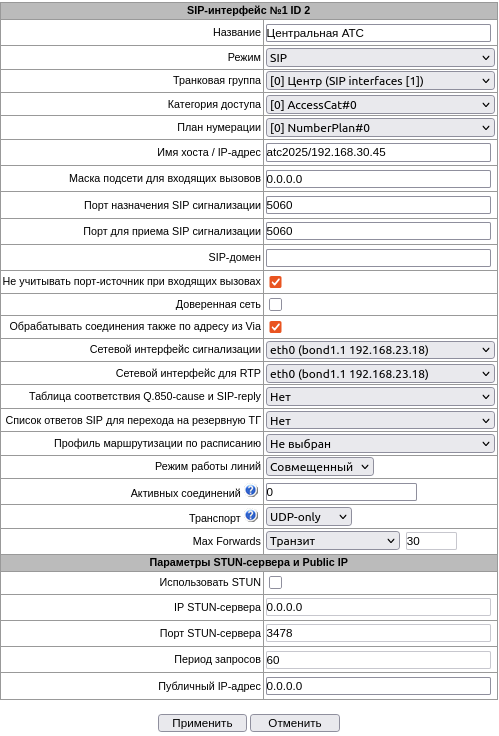

2. Создать SIP-интерфейс для подключения к центральной АТС:

  • Перейти в настройки интерфейсов SIP (Маршрутизация — Интерфейсы SIP);
  • Добавить новый SIP-интерфейс;

  • Задать название, к примеру, «Центральная АТС»;
  • Выбрать транковую группу «Центр»;
  • Задать IP-адрес встречного устройства (городская АТС) в поле «Имя хоста / IP-адрес»;
  • Задать порты сигнализации в полях «Порт назначения SIP сигнализации» и «Порт для приема SIP сигнализации»;
  • Выбрать сетевые интерфейсы для сигнализации и RTP.

На вкладке «Настройки протокола SIP»:

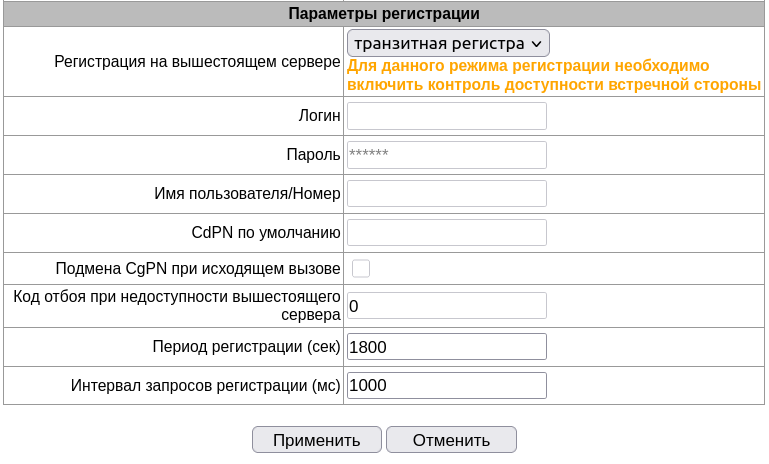

  • Выбрать «транзитная регистрация» в опции «Регистрация на вышестоящем сервере»;

3. Создать SIP-профиль:

  • Перейти в настройки интерфейсов SIP (раздел Маршрутизация — Интерфейсы SIP);
  • Добавить новый SIP-интерфейс, нажав на кнопку ;

  • В открывшемся окне задать название интерфейса, к примеру, «Абоненты»;
  • Выбрать режим «SIP-профиль»;
  • Выбрать сетевые интерфейсы сигнализации и RTP для нужной подсети.

На вкладке «Настройки протокола SIP»:

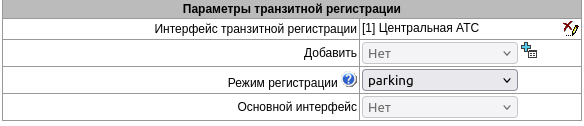

  • В опции «Добавить» выбрать интерфейс «Центральная АТС» для опции «Интерфейс транзитной регистрации»;
  • В опции «Режим регистрации» выбрать «parking» или «homing»;
  • Если выбрали режим «homing», то можно выбрать «Основной сервер», к примеру «Центральная АТС».

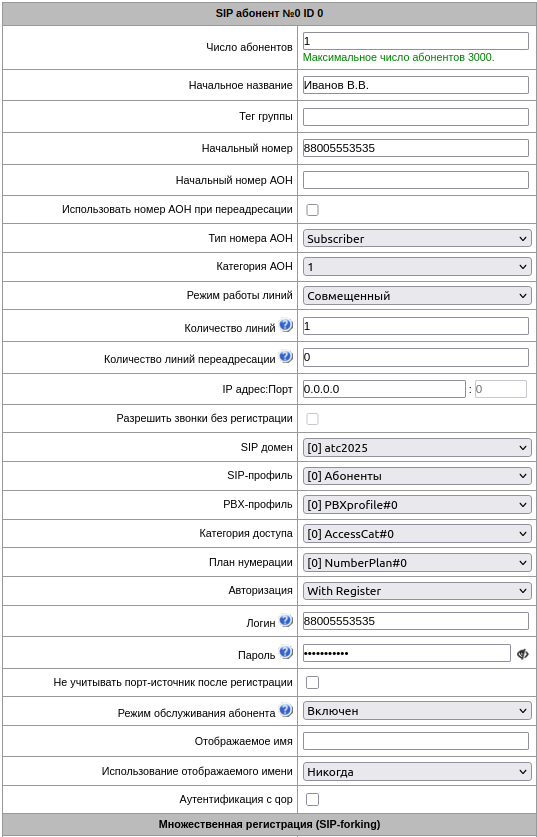

4. Создать SIP-абонента:

  • Перейти в настройки SIP абонентов (раздел Абоненты — SIP абоненты);
  • Добавить нового SIP абонента, нажав на кнопку ;


  • В открывшемся окне задать число абонентов, к примеру, «1»;
  • Начальное название, к примеру, «Иванов В.В.»;
  • Начальный номер, к примеру, «88005553535»;
  • Выбрать SIP домен, к примеру, «atc2025»;
  • Выбрать SIP-профиль, который был создан ранее и настроен на регистрацию на вышестоящем сервере (в данном примере имя sip-профиля «Абоненты»);
  • Настроить Авторизацию;
  • Указать Логин для авторизации;
  • Указать Пароль для авторизации.

5. Итог работы схемы

После выполнения указанных настроек:

  • При доступности центральной АТС ECSS-10 абоненты филиала будут регистрироваться на ней через SMG.

  • При разрыве связи с центральной АТС абоненты автоматически перерегистрируются на SMG, которая будет выполнять функции «сервера выживания» и обеспечивать внутреннюю связь между абонентами филиала, а также маршрутизацию звонков по доступным направлениям.

  • При восстановлении связи с ECSS-10 регистрация абонентов вернётся на головную АТС без ручного вмешательства.

Таким образом, обеспечивается отказоустойчивость и непрерывность работы телефонии на удалённом объекте.
