Введение

Сеть XGS-PON относится к одной из разновидностей пассивных оптических сетей PON. Это одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфраструктуре и обеспечивать скорость передачи информации до 10 Gbps в направлении downlink и 10 Gbps в направлении uplink. Использование в сетях доступа решений на базе технологии XGS-PON дает возможность предоставлять конечному пользователю доступ к новым услугам на базе протокола IP совместно с традиционными сервисами.

Основным преимуществом XGS-PON является использование одного станционного терминала (OLT) для нескольких абонентских устройств (ONT). OLT является конвертором интерфейсов Gigabit Ethernet и XGS-PON, служащим для связи сети PON с сетями передачи данных более высокого уровня. ONT предназначено для подключения к услугам широкополосного доступа оконечного оборудования клиентов. Может применяться в жилых комплексах и бизнес-центрах.

Линейка оборудования ONT NTX производства «ЭЛТЕКС» представлена терминалами:

• NTX-1, имеющим два UNI интерфейса (user network interfaces — абонентские сетевые интерфейсы) Ethernet — порт RJ-45 10/100/1000BASE-T, порт RJ-45 100/1000/2.5G/5G/10GBASE-T, а также один порт XGS-PON;
• NTX-1F, имеющим два UNI интерфейса (user network interfaces — абонентские сетевые интерфейсы) Ethernet — порт RJ-45 10/100/1000BASE-T и порт 10GbE (SFP+), а также один порт XGS-PON.

В настоящем руководстве по эксплуатации изложены назначение, основные технические характеристики, правила конфигурирования, мониторинга и смены программного обеспечения оптических терминалов NTX-1, NTX-1F.

Примечания и предупреждения

Описание изделия

Назначение

Устройства NTX-1, NTX-1F XGS-PON ONT (10-Gigabit-capable Symmetric Passive Optical Network) – высокопроизводительные абонентские терминалы, предназначенные для связи с вышестоящим оборудованием пассивных оптических сетей и предоставления услуг широкополосного доступа конечному пользователю. Связь с сетями XGS-PON реализуется посредством XGS-PON интерфейса, для подключения оконечного оборудования клиентов служат интерфейсы 10/100/1000BASE-T, 100/1000/2.5G/5G/10GBASE-T (для устройства NTX-1) или интерфейс Ethernet 10 GbE (SFP+) (для устройства NTX-1F).

Преимуществом технологии XGS-PON является оптимальное использование полосы пропускания. Эта технология является следующим шагом для обеспечения новых высокоскоростных интернет-приложений дома и в офисе. Разработанные для развертывания сети внутри дома или здания, данные устройства ONТ обеспечивают надежное соединение с высокой пропускной способностью на дальние расстояния для пользователей, живущих и работающих в удаленных многоквартирных зданиях и бизнес-центрах.

Устройства NTX-1 и NTX-1F имеет следующий набор интерфейсов таблица 1.

Таблица 1 – Конфигурация интерфейсов

Характеристики устройств

Устройство имеет следующие интерфейсы:

• • 1 порт XGS-PON для подключения к сети оператора;
  • 1 порт RJ-45 10/100/1000BASE-T для подключения сетевых устройств;
  • 1 порт RJ-45 100/1000/2.5G/5G/10GBASE-T (для устройства NTX-1) или 1 порт Ethernet 10GbE (SFP+) (для устройства NTX-1F) для подключения сетевых устройств.

  Питание терминала осуществляется через внешний адаптер от сети 220 В/12 B.




Устройство поддерживает следующие функции:

• сетевые функции:
  • работа в режиме «моста»;
  • поддержка IGMP-snooping.
• обновление ПО через web-интерфейс, OMCI;
• удаленный мониторинг, конфигурирование и настройка по OMCI.

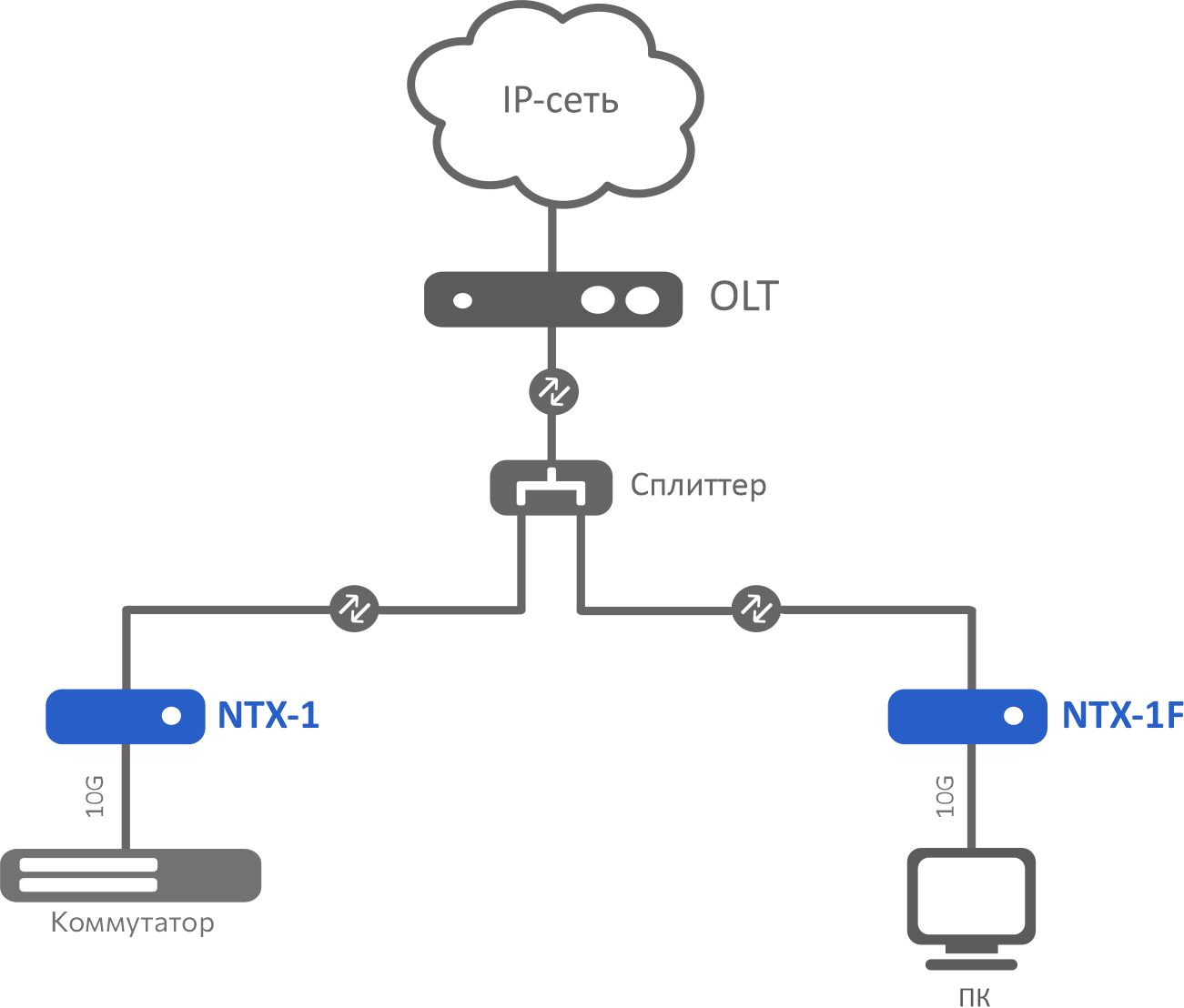

На рисунке 1 приведена схема применения оборудования NTX-1, NTX-1F.

Рисунок 1 – Схема применения NTX-1, NTX-1F

Основные технические параметры

Основные технические параметры терминалов приведены в таблице 2.

Таблица 2 – Основные технические параметры

Параметры интерфейсов Ethernet LAN

Параметры интерфейса XGS-PON

Управление

Общие параметры

Конструктивное исполнение

Задняя панель NTX-1

Абонентский терминал выполнен в виде настольного изделия в пластиковом корпусе размерами 234 × 34 × 133 мм.

Внешний вид задней панели устройства NTX-1 приведен на рисунке 2.

Рисунок 2 – Внешний вид задней панели NTX-1

На задней панели NTX-1 расположены следующие разъемы и органы управления, таблица 3.

Таблица 3 – Описание разъемов и органов управления задней панели NTX-1

Задняя панель NTX-1F

Абонентский терминал выполнен в виде настольного изделия в пластиковом корпусе размерами 234 × 34 × 133 мм.

Внешний вид задней панели устройства NTX-1F приведен на рисунке 3.

Рисунок 3 – Внешний вид задней панели NTX-1F

На задней панели NTX-1F расположены следующие разъемы и органы управления, таблица 4.

Таблица 4 – Описание разъемов и органов управления задней панели NTX-1F

Световая индикация NTX-1, NTX-1F

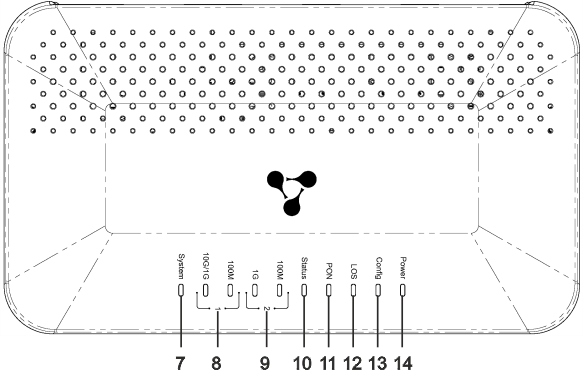

Внешний вид передней панели NTX-1, NTX-1F на рисунке 4.

Рисунок 4 – Внешний вид передней панели NTX-1, NTX-1F

Текущее состояние устройства отображается при помощи индикаторов, расположенных на передней панели NTX-1, NTX-1F. Перечень состояний индикаторов приведен в таблице 5.

Таблица 5 – Описание индикаторов передней панели NTX-1, NTX-1F

Перезагрузка/сброс к заводским настройкам

Для перезагрузки устройства необходимо однократно нажать кнопку «F» на задней панели устройства. Для сброса устройства к заводским настройкам необходимо нажать и удерживать кнопку «F» дольше 5 секунд, затем отпустить. Устройство перезагрузится. При заводских настройках IP-адрес: LAN – 192.168.1.1, маска подсети – 255.255.255.0. Доступ возможен с портов LAN 1 и LAN 2.

Комплект поставки

В базовый комплект поставки устройства NTX-1, NTX-1F входят:

• Абонентский терминал;
• Адаптер питания 220/12 В, 2 А;
• Руководство по установке и первичной настройке;
• Памятка о документации.

Конфигурирование устройства через web-интерфейс. Доступ пользователя

Начало работы

Для конфигурирования устройства, необходимо подключиться к нему через web-браузер:

1. Откройте web-браузер (программу-просмотрщик web-страниц), например, Firefox, Google Chrome.

2. Введите в адресной строке браузера IP-адрес устройства.

   Заводской IP-адрес устройства: 192.168.1.1, маска подсети: 255.255.255.0

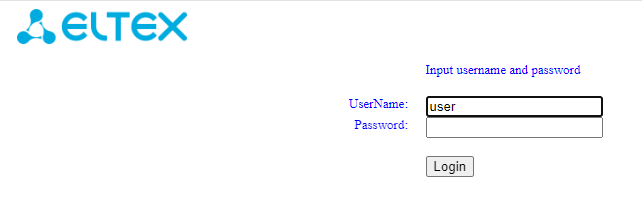

   При успешном подключении в окне браузера отобразится страница с запросом имени пользователя и пароля:



3. Введите имя пользователя в строке «UserName» и пароль в строке «Password».

   Имя пользователя user, пароль user.

4. Нажмите кнопку «Login». В окне браузера откроется начальная страница web-интерфейса устройства.

Элементы web-интерфейса

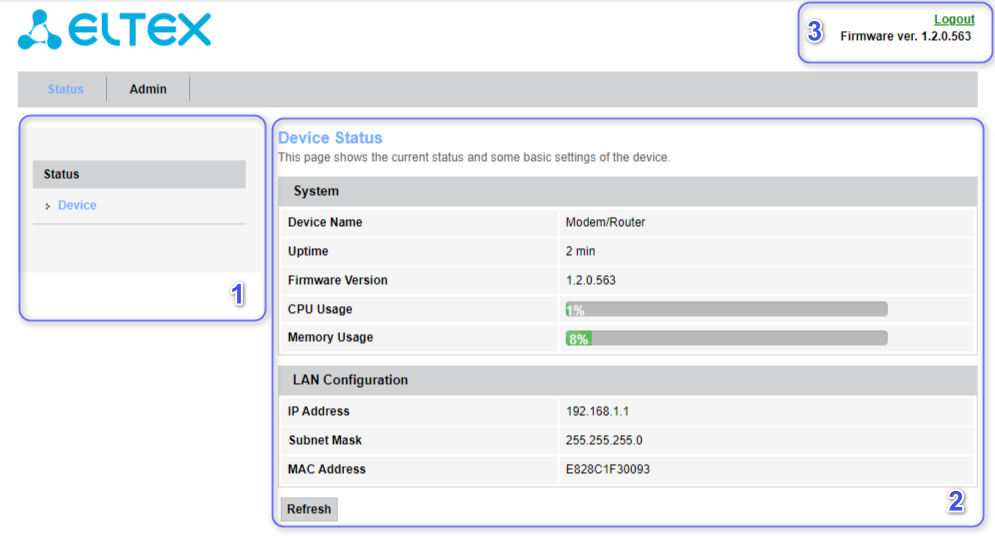

Ниже представлен общий вид окна конфигурирования устройства.

Окно пользовательского интерфейса можно условно разделить на 3 части:

1. Дерево навигации по меню настроек устройства.
2. Основное окно настроек выбранного раздела.
3. Кнопка смены пользователя.

Меню «Status». Информация об устройстве

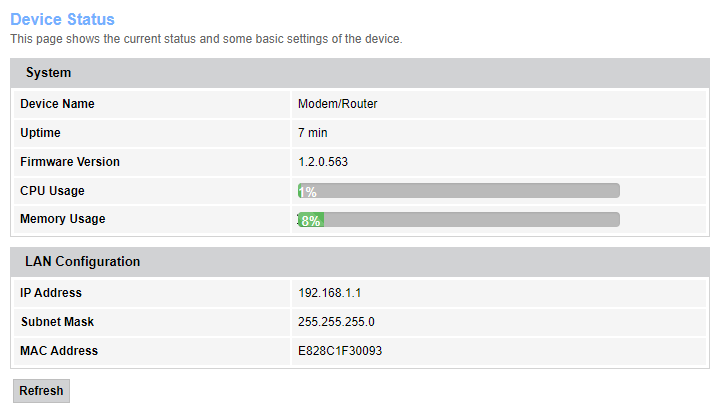

Подменю «Device status». Общая информация об устройстве

В разделе отображается общая информация об устройстве, основные параметры интерфейсов LAN и WAN.

System — системные параметры:

• Device Name — имя устройства;
• Uptime — время работы устройства с момента последней перезагрузки;
• Firmware Version — версия ПО;
• CPU Usage — процент использования CPU;
• Memory Usage — процент использования памяти.

LAN Configuration — конфигурация LAN-интерфейса:

• IP Address — IP-адрес устройства;

• Subnet Mask — маска сети устройства;

• MAC Address — MAC-адрес устройства.

Для обновления данных на странице нажмите кнопку «Refresh».

Меню «Admin»

Раздел управления устройством. В данном меню производится настройка паролей, времени, конфигураций и прочего.

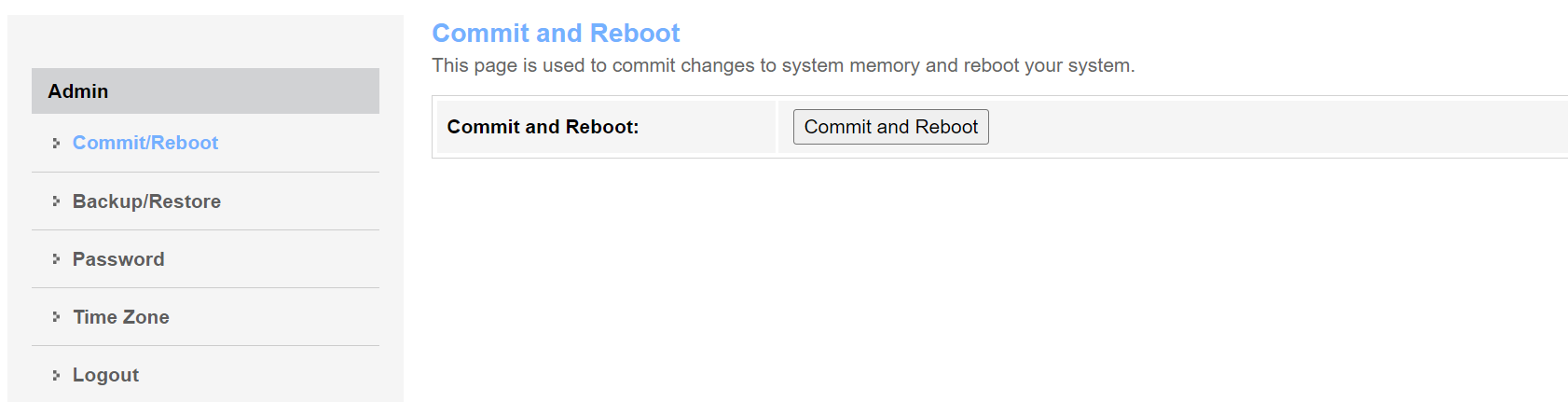

Подменю «Commit/Reboot». Сохранение изменений и перезагрузка устройства

Нажмите кнопку «Commit and Reboot» для перезагрузки устройства и для сохранения изменений в системной памяти. Перезагрузка устройства может занять несколько минут.

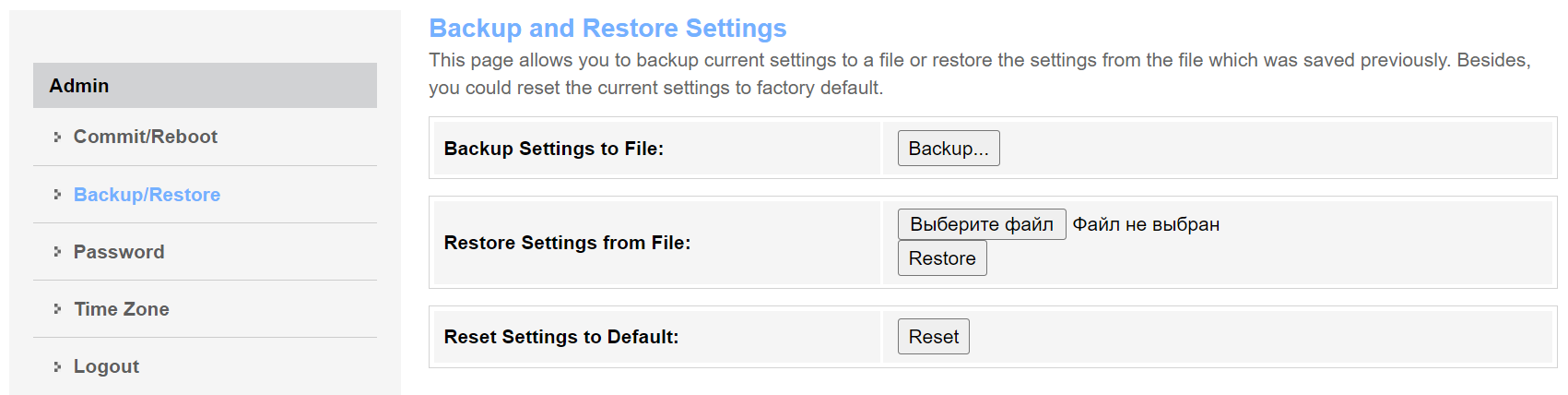

Подменю «Backup/Restore». Восстановление и сброс настроек

В разделе можно скопировать текущие настройки в файл (Backup Settings) нажатием на кнопку «Backup Settings to File», восстановить настройки из файла, который был сохранен ранее (Restore Settings) кнопкой «Restore» и сбросить текущие настройки до заводских настроек по умолчанию (Reset Settings), для этого нажмите кнопку «Reset Settings to Default».

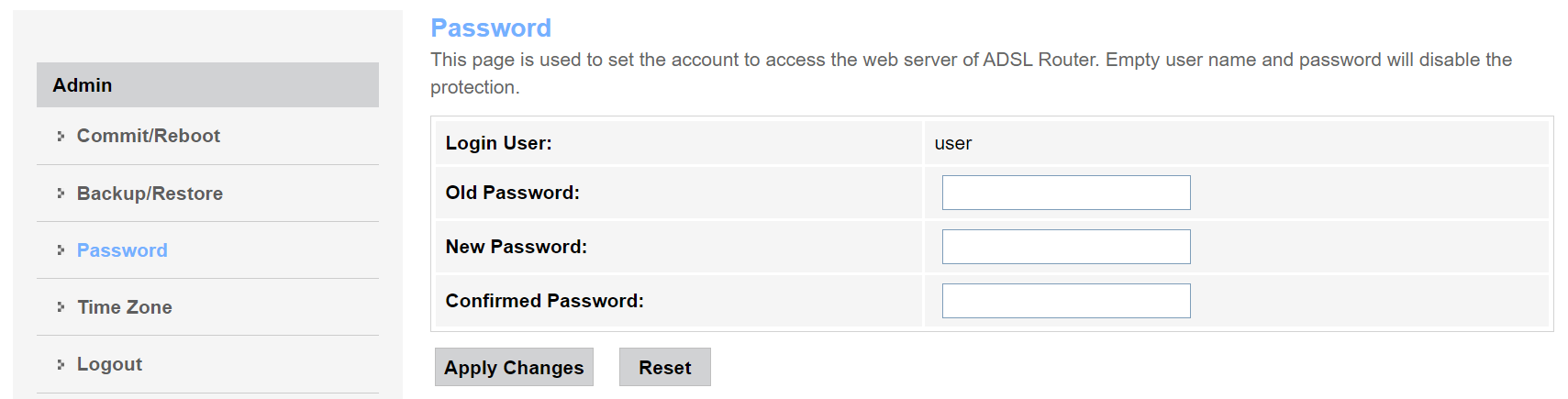

Подменю «Password». Настройка контроля доступа (установка паролей)

В разделе осуществляется смена пароля для доступа к устройству.

Для смены пароля необходимо ввести существующий пароль в поле Old Password, затем новый пароль в New Password и подтвердить его Confirmed Password.

Для принятия изменений и сохранения нажмите кнопку «Apply Сhanges», для сброса значения – кнопку «Reset».

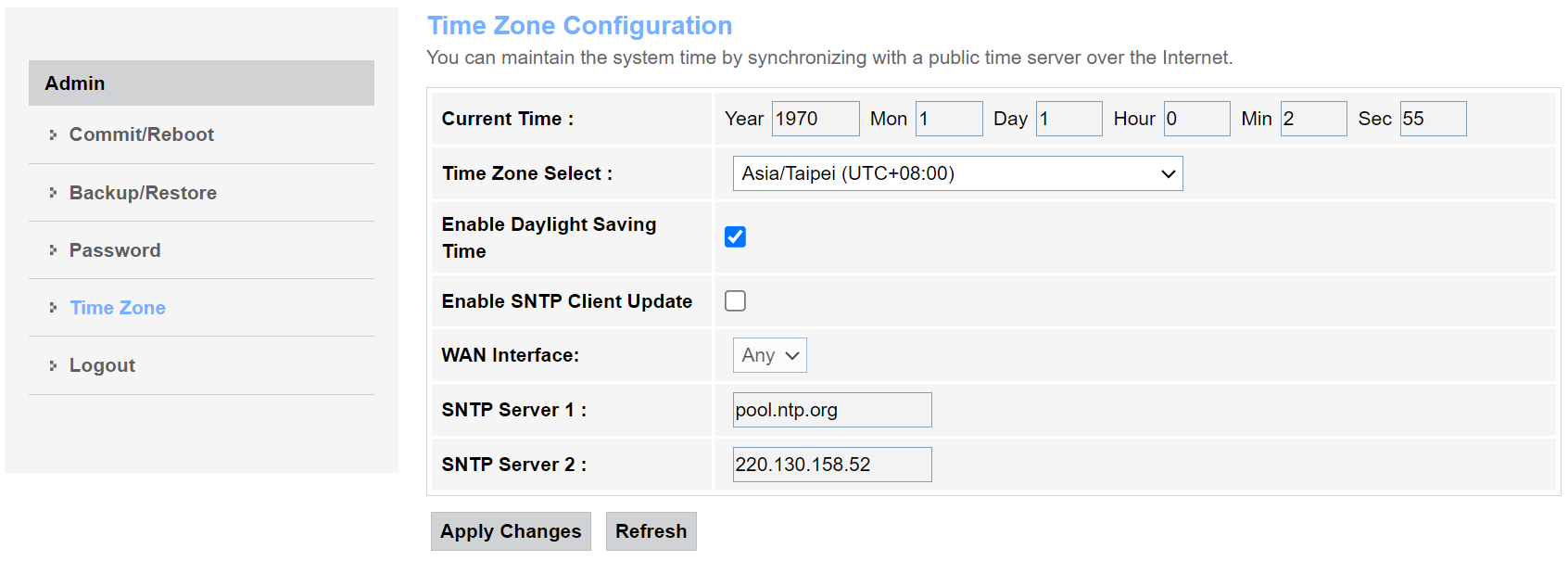

Подменю «Time Zone». Настройки системного времени

В разделе настраивается системное время на устройстве, возможна синхронизация с интернет-серверами точного времени.

• Current time — текущее время;
• Time Zone Select — временная зона;
• Enable Daylight Saving Time — переход на летнее время;
• Enable SNTP Client Update — включить синхронизацию времени по SNTP;
• WAN Interface — интерфейс, через который производится обновление времени;
• SNTP Server 1 — предпочитаемый сервер времени;
• SNTP Server 2 — альтернативный сервер времени.

Для сохранения изменений нажмите кнопку «Apply Changes», для обновления информации нажмите кнопку «Refresh».

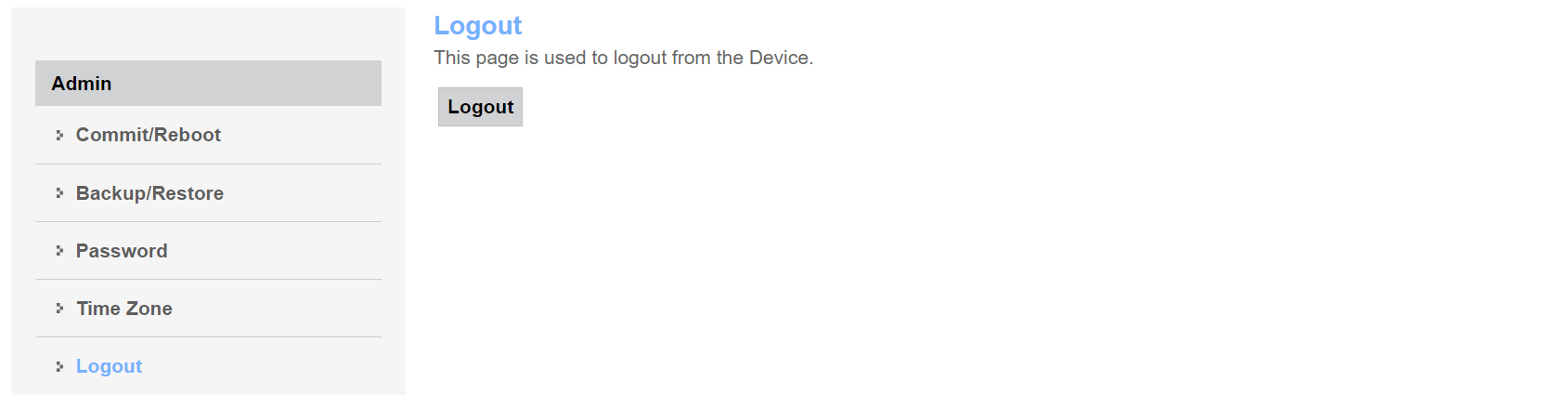

Подменю «Logout». Смена пользователя

В разделе возможен выход к меню авторизации и выбор другого аккаунта.
