Введение

Сеть XGS-PON относится к одной из разновидностей пассивных оптических сетей PON. Это одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфраструктуре и обеспечивать скорость передачи информации до 10 Gbps в направлении downlink и 10 Gbps в направлении uplink. Использование в сетях доступа решений на базе технологии XGS-PON дает возможность предоставлять конечному пользователю доступ к новым услугам на базе протокола IP совместно с традиционными сервисами.

Основным преимуществом XGS-PON является использование одного станционного терминала (OLT) для нескольких абонентских устройств (ONT). OLT является конвертором интерфейсов Gigabit Ethernet и XGS-PON, служащим для связи сети PON с сетями передачи данных более высокого уровня. ONT предназначено для подключения к услугам широкополосного доступа оконечного оборудования клиентов. Может применяться в жилых комплексах и бизнес-центрах.

Линейка оборудования ONT NTX производства «ЭЛТЕКС» представлена терминалами:

• NTX-1, имеющим два UNI интерфейса (user network interfaces — абонентские сетевые интерфейсы) Ethernet — порт RJ-45 10/100/1000BASE-T, порт RJ-45 100/1000/2.5G/5G/10GBASE-T, а также один порт XGS-PON;
• NTX-1F, имеющим два UNI интерфейса (user network interfaces — абонентские сетевые интерфейсы) Ethernet — порт RJ-45 10/100/1000BASE-T и порт 10GbE (SFP+), а также один порт XGS-PON.

В настоящем руководстве по эксплуатации изложены назначение, основные технические характеристики, правила конфигурирования, мониторинга и смены программного обеспечения оптических терминалов NTX-1, NTX-1F.

Примечания и предупреждения

Описание изделия

Назначение

Устройства NTX-1, NTX-1F XGS-PON ONT (10-Gigabit-capable Symmetric Passive Optical Network) – высокопроизводительные абонентские терминалы, предназначенные для связи с вышестоящим оборудованием пассивных оптических сетей и предоставления услуг широкополосного доступа конечному пользователю. Связь с сетями XGS-PON реализуется посредством XGS-PON интерфейса, для подключения оконечного оборудования клиентов служат интерфейсы 10/100/1000BASE-T, 100/1000/2.5G/5G/10GBASE-T (для устройства NTX-1) или интерфейс Ethernet 10 GbE (SFP+) (для устройства NTX-1F).

Преимуществом технологии XGS-PON является оптимальное использование полосы пропускания. Эта технология является следующим шагом для обеспечения новых высокоскоростных интернет-приложений дома и в офисе. Разработанные для развертывания сети внутри дома или здания, данные устройства ONТ обеспечивают надежное соединение с высокой пропускной способностью на дальние расстояния для пользователей, живущих и работающих в удаленных многоквартирных зданиях и бизнес-центрах.

Устройства NTX-1 и NTX-1F имеет следующий набор интерфейсов таблица 1.

Таблица 1 – Конфигурация интерфейсов

Характеристики устройств

Устройство имеет следующие интерфейсы:

• • 1 порт XGS-PON для подключения к сети оператора;
  • 1 порт RJ-45 10/100/1000BASE-T для подключения сетевых устройств;
  • 1 порт RJ-45 100/1000/2.5G/5G/10GBASE-T (для устройства NTX-1) или 1 порт Ethernet 10GbE (SFP+) (для устройства NTX-1F) для подключения сетевых устройств.

  Питание терминала осуществляется через внешний адаптер от сети 220 В/12 B.

Устройство поддерживает следующие функции:

• сетевые функции:
  • работа в режиме «моста»;
  • поддержка IGMP-snooping.
• обновление ПО через web-интерфейс, OMCI;
• удаленный мониторинг, конфигурирование и настройка по OMCI.

 На рисунке 1 приведена схема применения оборудования NTX-1, NTX-1F.

Рисунок 1 – Схема применения NTX-1, NTX-1F

Основные технические параметры

Основные технические параметры терминалов приведены в таблице 2.

Таблица 2 – Основные технические параметры

Параметры интерфейсов Ethernet LAN

Параметры интерфейса XGS-PON

Управление

Общие параметры

Конструктивное исполнение

Задняя панель NTX-1

Абонентский терминал выполнен в виде настольного изделия в пластиковом корпусе размерами 234 × 34 × 133 мм.

Внешний вид задней панели устройства NTX-1 приведен на рисунке 2.

Рисунок 2 – Внешний вид задней панели NTX-1

На задней панели NTX-1 расположены следующие разъемы и органы управления, таблица 3.

Таблица 3 – Описание разъемов и органов управления задней панели NTX-1

Задняя панель NTX-1F

Абонентский терминал выполнен в виде настольного изделия в пластиковом корпусе размерами 234 × 34 × 133 мм.

Внешний вид задней панели устройства NTX-1F приведен на рисунке 3.

Рисунок 3 – Внешний вид задней панели NTX-1F

На задней панели NTX-1F расположены следующие разъемы и органы управления, таблица 4.

Таблица 4 – Описание разъемов и органов управления задней панели NTX-1F

Световая индикация NTX-1, NTX-1F

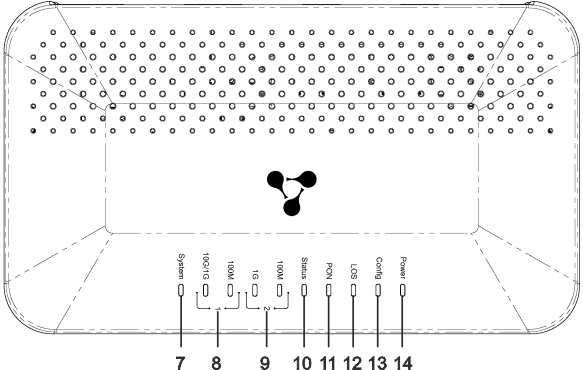

Внешний вид передней панели NTX-1, NTX-1F на рисунке 4.

Рисунок 4 – Внешний вид передней панели NTX-1, NTX-1F

Текущее состояние устройства отображается при помощи индикаторов, расположенных на передней панели NTX-1, NTX-1F. Перечень состояний индикаторов приведен в таблице 5.

Таблица 5 – Описание индикаторов передней панели NTX-1, NTX-1F

Перезагрузка/сброс к заводским настройкам

Для перезагрузки устройства необходимо однократно нажать кнопку «F» на задней панели устройства. Для сброса устройства к заводским настройкам необходимо нажать и удерживать кнопку «F» дольше 5 секунд, затем отпустить. Устройство перезагрузится. При заводских настройках IP-адрес: LAN – 192.168.1.1, маска подсети – 255.255.255.0. Доступ возможен с портов LAN 1 и LAN 2.

Комплект поставки

В базовый комплект поставки устройства NTX-1, NTX-1F входят:

• Абонентский терминал;
• Адаптер питания 220/12 В, 2 А;
• Руководство по установке и первичной настройке;
• Памятка о документации.

Конфигурирование устройства. Доступ администратора

Для того чтобы произвести конфигурирование устройства, необходимо подключиться к нему через web-браузер (программу для просмотра гипертекстовых документов), например, Firefox, Google Chrome. Для этого необходимо ввести в адресной строке браузера IP-адрес устройства (при заводских настройках IP-адрес: LAN —192.168.1.1, маска подсети — 255.255.255.0).

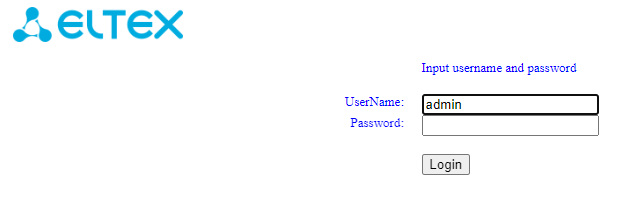

После введения IP-адреса устройство запросит имя пользователя и пароль.

Во избежание несанкционированного доступа при дальнейшей работе с устройством рекомендуется изменить пароль (Раздел 5.5.5 Подменю «Password». Настройка контроля доступа (установка паролей)).

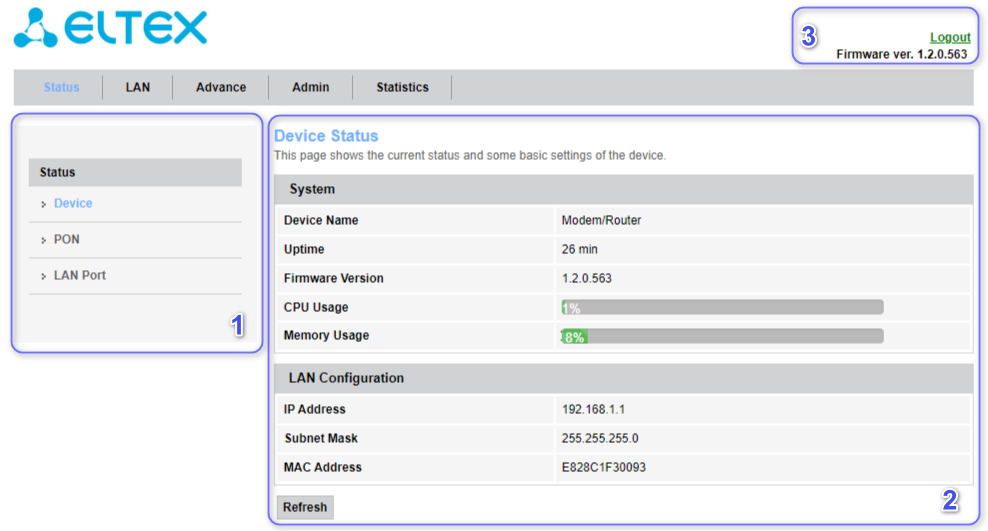

Ниже представлен общий вид окна web-конфигуратора устройства.

1. Дерево навигации по меню настроек устройства.
2. Область редактирования параметров.
3. Кнопка смены пользователя.

Для обновления данных необходимо нажать кнопку «Refresh».

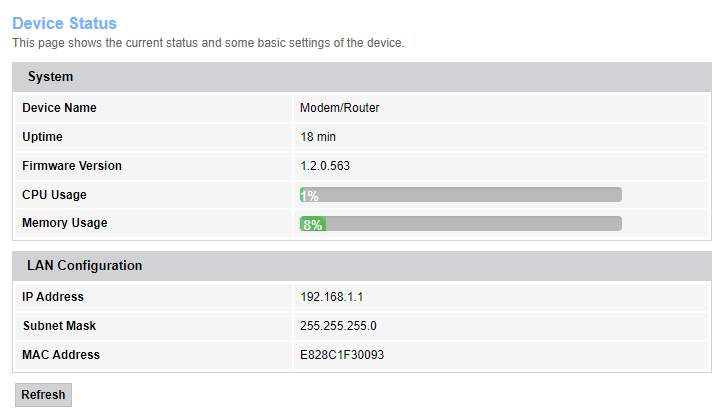

Меню «Status». Информация о состоянии устройства

В данном подменю отображается текущее состояние и некоторые основные настройки устройства.

System — системные параметры:

• Device Name — имя устройства;
• Uptime — время работы устройства с момента последней перезагрузки;
• Firmware Version — версия ПО;
• CPU Usage — процент использования CPU;
• Memory Usage — процент использования памяти.

LANConfiguration — конфигурация LAN-интерфейса:

• IP Address — адрес устройства в локальной сети;
• Subnet Mask — маска подсети;
• MAC Address — MAC-адрес устройства.

Для обновления данных необходимо нажать кнопку «Refresh».

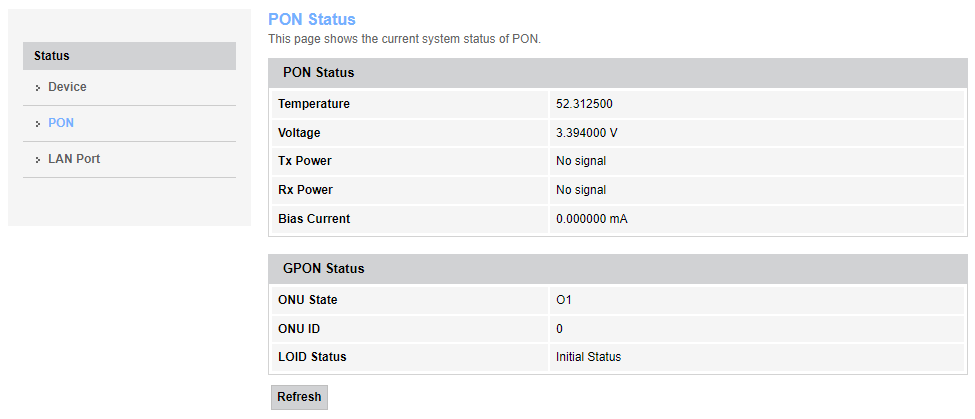

Подменю «PON». Информация о статусе оптического модуля

В данном подменю отображается текущее состояние системы PON-интерфейса.

PON Status:

• Temperature — температура оптического модуля, °С;
• Voltage — напряжение питания, В;
• Tx Power — уровень передаваемого сигнала (1270 нм), дБм;
• Rx Power — уровень принимаемого сигнала (1577 нм), дБм;
• Bias Current — ток смещения, мА.

GPON Status:

• ONU State — статус авторизации на OLT (О1 → О2 → О3 → О4 → О5);
• ONU ID — идентификатор устройства на OLT;
• LOID Status — статус авторизации на OLT (Initial → Standby → Serial → Number → Ranging → Operation).

Для обновления данных необходимо нажать кнопку «Refresh».

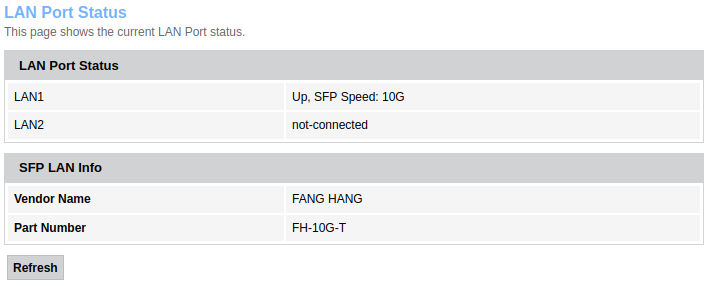

Подменю «LAN Port». Информация о статусе LAN-интерфейса

В разделе «LAN Port» выполняется просмотр состояния LAN-портов устройства.

В таблице LAN Port Status отображены следующие параметры:

• номер порта локальной сети;
• состояние порта (Up/not-connected);
• скорость подключения внешнего сетевого устройства к порту (10/100/1000 Мбит/с).

В таблице SFP LAN Info отображены следующие параметры:

• Vendor Name — информация о производителе подключенного SFP;
• Part Number — информация о модели подключенного SFP.

Для обновления данных необходимо нажать кнопку «Refresh».

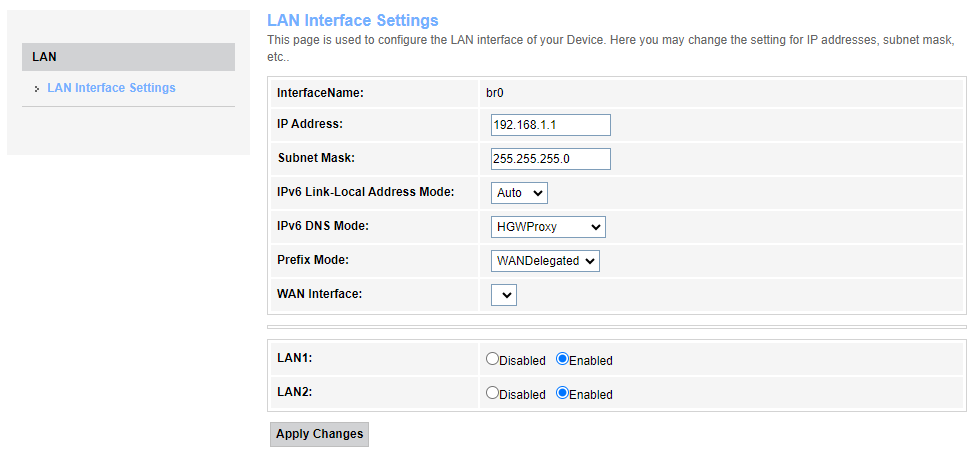

Меню «LAN». Настройка интерфейса LAN

Данное меню используется для настройки интерфейса LAN. Здесь возможно изменить настройки для IP-адресов, маску подсети и прочие параметры.

• InterfaceName — имя интерфейса;
• IP Address — адрес устройства в локальной сети;
• Subnet mask — маска подсети;
• IPv6 Link-Local Address Mode — настройка режима получения IPv6 адреса:
  • Auto — автоматическое получение адреса по сети;
  • Static — ручная настройка статического адреса.
• IPv6 DNS Mode — настройка режима использования доменных имен:
  • HGWProxy — настройка режима DNS для IPv6;
  • WANСonnection — использование WAN-интерфейса для получения адреса DNS-сервера;
  • Static — статический адрес DNS-сервера (IPv6 DNS1, IPv6 DNS2).
• Prefix Mode — настройка режима получения Prefix:
  • WANDelegated — включается опция делегирования префиксов, полученных от провайдера;
  • Static — статический Prefix.
• WAN Interface — выбор WAN-интерфейса, который будет исполльзоваться при WANDelegated.
• IGMP Snooping — включение (enabled)/отключение (disabled) функции IGMP Snooping для отслеживания сетевого многоадресного трафика.

Для принятия изменений необходимо нажать кнопку «Apply Changes».

Меню «Advance». Расширенные настройки

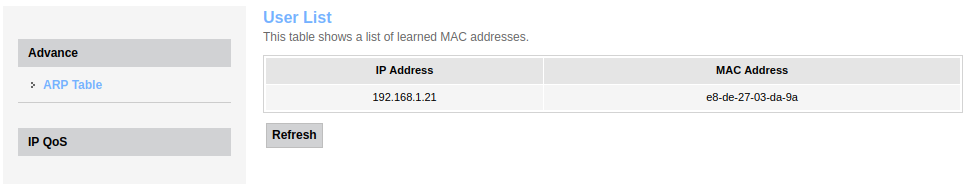

Подменю «ARP». Список изученных MAC-адресов

Эффективность функционирования ARP во многом зависит от ARP-кэша, который присутствует на каждом хосте. В кэше содержатся IP-адреса и соответствующие им аппаратные адреса. Время жизни каждой записи в кэше — 5 минут с момента создания записи.

• IP Address — IP-адрес клиента;
• MAC Address — МАС-адрес клиента.

Для обновления данных необходимо нажать кнопку «Refresh».

Меню «IP QoS». Настройка качества предоставляемых услуг (QoS)

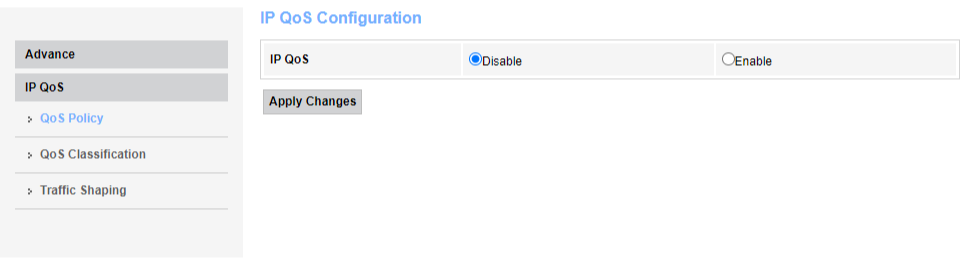

Подменю «QoS Policy». Настройка QoS-очередей

В разделе можно настроить политики QoS-очереди обработки трафика.

• IP QoS (Отключить/Включить) — включение/выключение конфигурирования QoS-очередей.

Для сохранения изменений нажмите кнопку «Apply Changes».

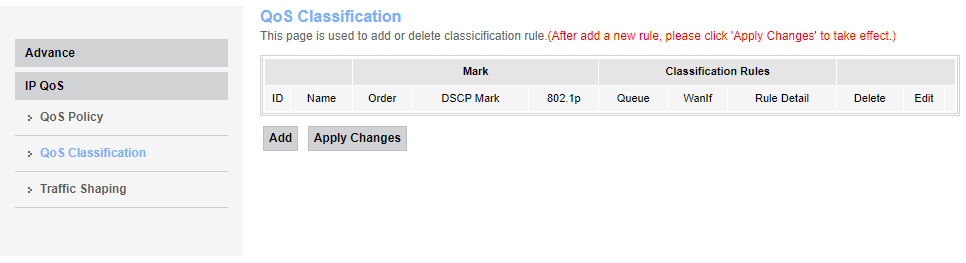

Подменю «QoS Classification». Настройка классификации трафика

На данной странице можно указать по каким полям и их значениям будет классифицироваться пакет, а также в какую аппаратную очередь он в итоге попадет.

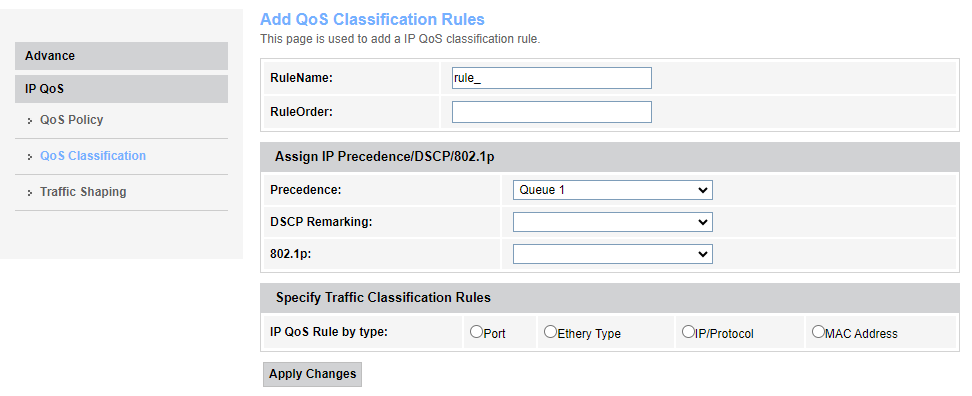

Для добавления правила нажмите кнопку «Add» и заполните соответствующие поля.

• RuleName — имя правила;
• RuleOrder — порядковый номер.

Assing IP Precedence/DSCP/802.1p – настройка назначения полей IP.

• Precedence — выбор очереди;
• DSCP Remarking — приоритет в заголовке IP-пакета;
• 802.1p — метка приоритета в 802.1Q.

Specify Traffic Classification Rules – выбор правила классификации трафика.

• IP QoS Rule by type — выбор правила классификации по типу:
  • Port — по порту;
  • Ethery Type — по Ethertype;
  • IP/Protocol — по протоколу IP;
  • MAC Address — по MAC-адресу.

Для сохранения изменений нажмите кнопку «Apply Changes».

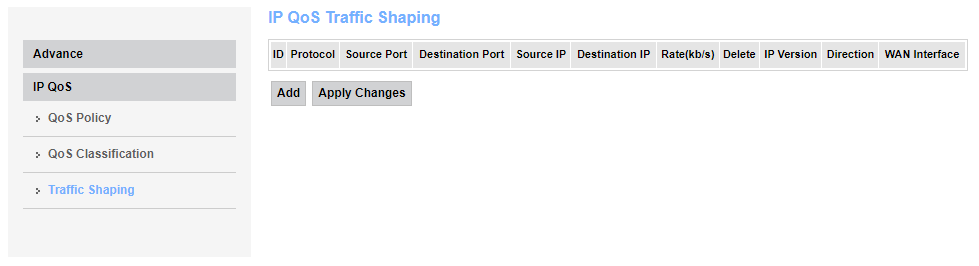

Подменю «Traffic Shaping». Настройка трафика

В данном разделе можно указать ограничения трафика по определенным правилам.

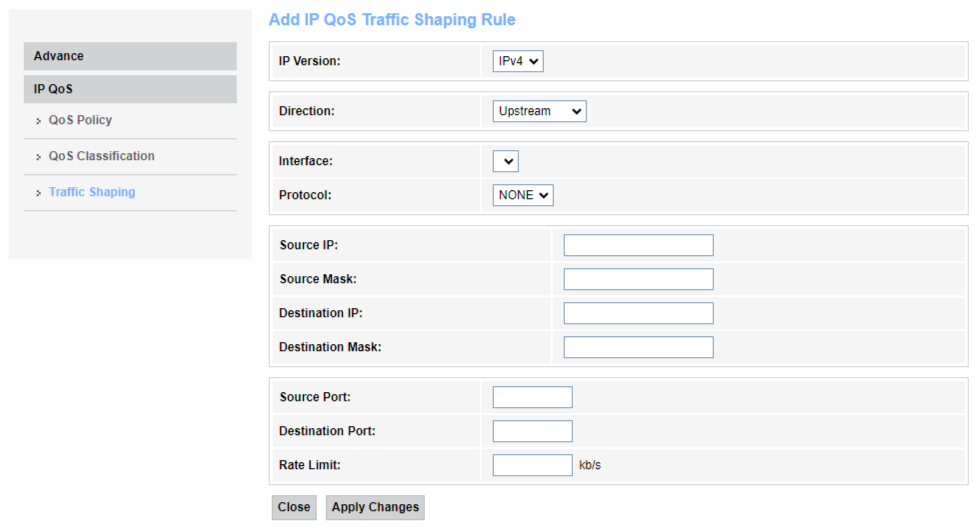

Для добавления нажмите кнопку «Add» и заполните соответствующие поля.

• IP Version — выбор IP-версии;
• Interface — выбор интерфейса;
• Direction — выбор типа потока, нисходящий или восходящий;
• Protocol — протокол;
• Source IP — IP-адрес источника;
• Source Mask — маска подсети источника;
• Destination IP — IP-адрес назначения;
• Destination Mask — маска подсети назначения;
• Source Port — порт источника;
• Destination Port — порт назначения;
• Rate Limit (kb/s) — ограничение по скорости, кбит/с.

Для сохранения изменений нажмите кнопку «Apply Changes», для отмены нажмите «Close».

Меню «Admin». Настройки администрирования

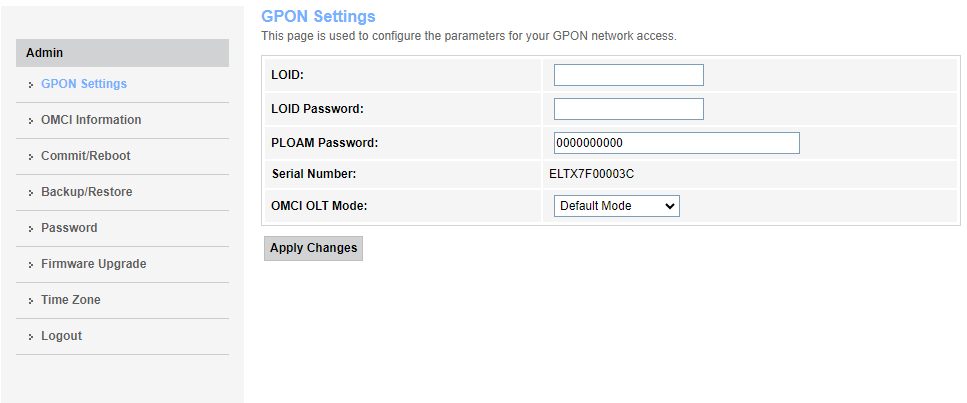

Подменю «GPON Settings». Настройки доступа к GPON-сети

Данное подменю используется для настройки параметров для доступа к GPON-сети.

• LOID — логический идентификатор объекта (имя пользователя в сети GPON);
• LOID Password — пароль для доступа с установленным логическим идентификатором (пароль пользователя в сети GPON);

• PLOAM Password — установка пароля доступа на физическом уровне для работы, управления и технического обслуживания терминала;
• Serial Number — серийный номер (PON serial) устройства.

Для принятия изменений необходимо нажать кнопку «Apply Changes».

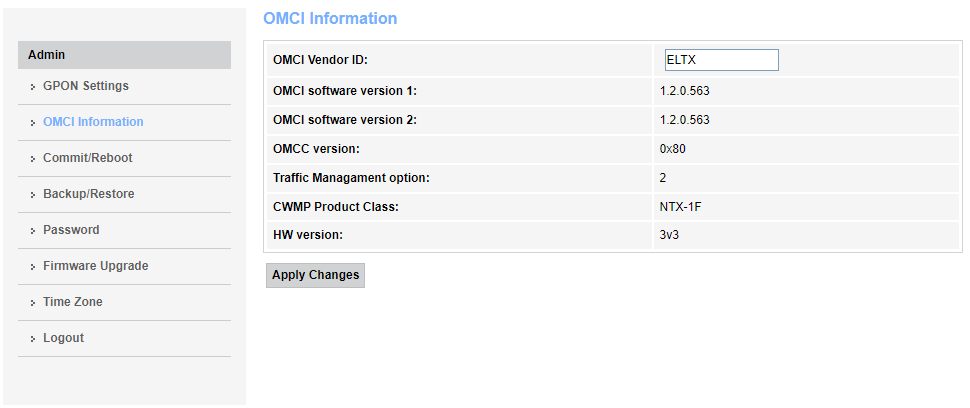

Подменю «OMCI Information».

• OMCI Vendor ID — наименование производителя;
• OMCI software version 1 — версия ПО в первой области;
• OMCI software version 2 — версия ПО во второй области;
• OMCC version — версия канала управоения OMCI;
• Traffic Managament option — значение приоритета трафика:
• CWMP Product Class — наименование модели устройства;
• HW version — версия аппаратного обеспечения.

Для принятия изменений необходимо нажать кнопку «Apply Changes».

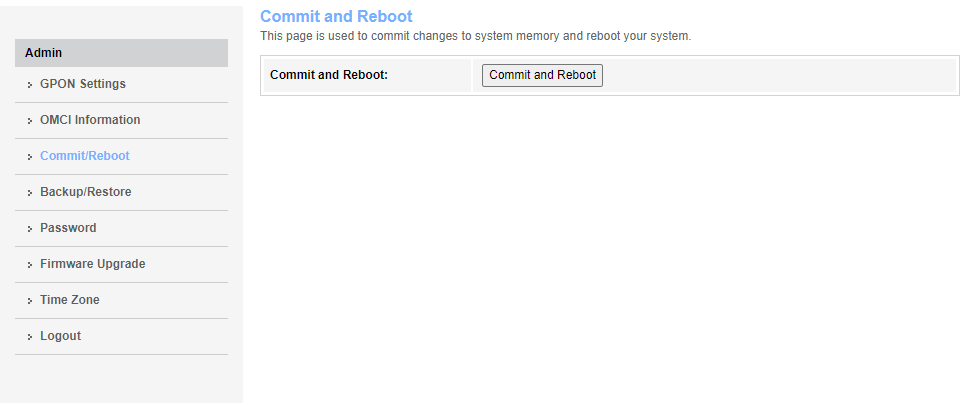

Подменю «Commit/Reboot». Применение настроек и перезагрузка

Для применения настроек и перезагрузки устройства необходимо нажать на кнопку «Commit and Reboot». Перезагрузка устройства может занять несколько минут.

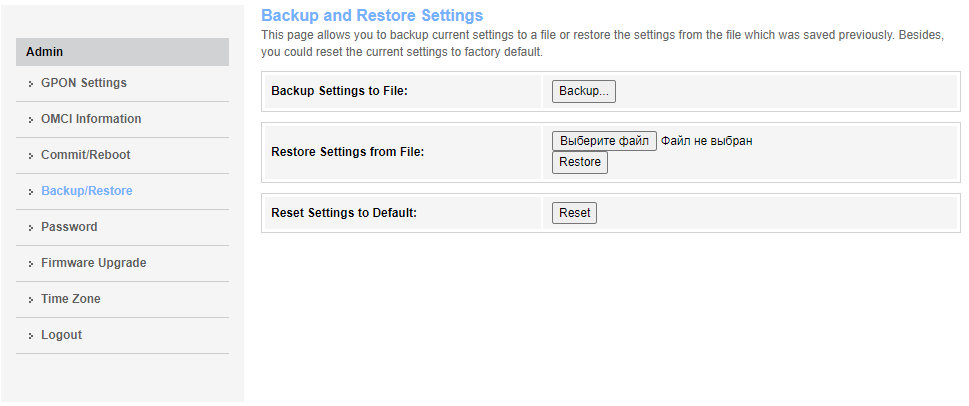

Подменю «Backup/Restore». Управление конфигурацией

В разделе можно скопировать текущие настройки в файл (Backup Settings) нажатием на кнопку «Backup Settings to File», восстановить настройки из файла, который был сохранен ранее (Restore Settings) кнопкой «Restore» и сбросить текущие настройки до заводских настроек по умолчанию (Reset Settings), для этого нажмите кнопку «Reset Settings to Default».

 Устройство будет перезагружено.

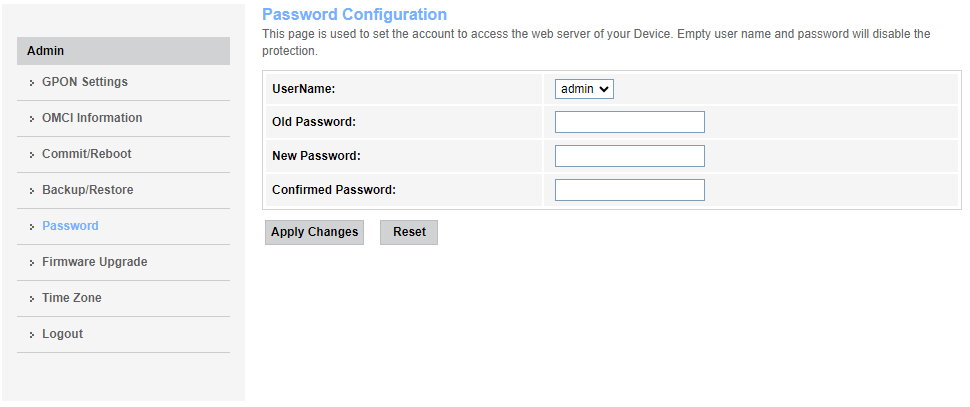

Подменю «Password». Настройка контроля доступа (установка паролей)

В данном подменю осуществляется смена паролей доступа к устройству.

Для смены пароля необходимо выбрать имя пользователя (admin или user), указать существующий пароль, затем новый пароль и подтвердить его.

Пустое имя пользователя и пароль будут отключать защиту.

Для принятия изменений необходимо нажать кнопку «Apply Changes», для отмены — кнопку «Reset».

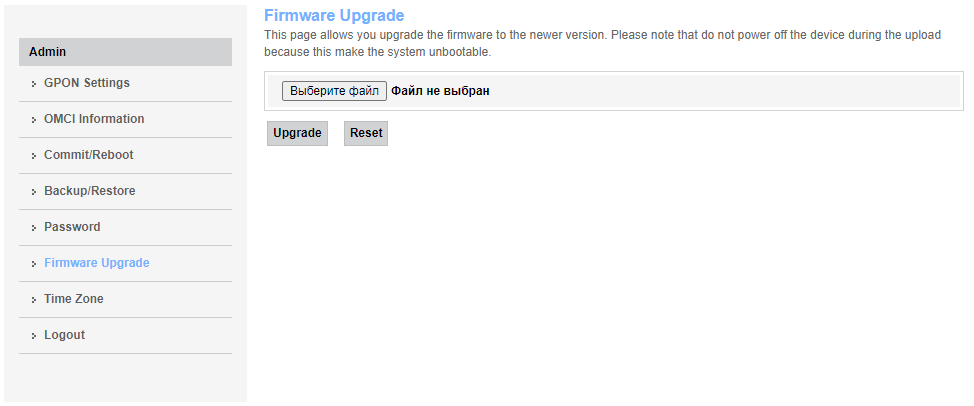

Подменю «Firmware Upgrade». Обновление ПО

Данное меню позволяет обновить программное обеспечение устройства.

Для обновления ПО необходимо, используя кнопку «Выберите файл», выбрать файл ПО и нажать кнопку «Upgrade». Если выбран некорректный файл, его можно удалить, используя кнопку «Reset».

Подменю «Time Zone». Настройка системного времени

В разделе настраивается системное время на устройстве, возможна синхронизация с интернет-серверами точного времени.

• Current time — текущее время;
• Time Zone Select — временная зона;
• Enable Daylight Saving Time — переход на летнее время;
• Enable SNTP Client Update — включить синхронизацию времени по SNTP;
• WAN Interface — интерфейс, через который производится обновление времени;
• SNTP Server 1 — предпочитаемый сервер времени;
• SNTP Server 2 — альтернативный сервер времени.

Для принятия изменений необходимо нажать кнопку «Apply Changes». Для обновления данных необходимо нажать кнопку «Refresh».

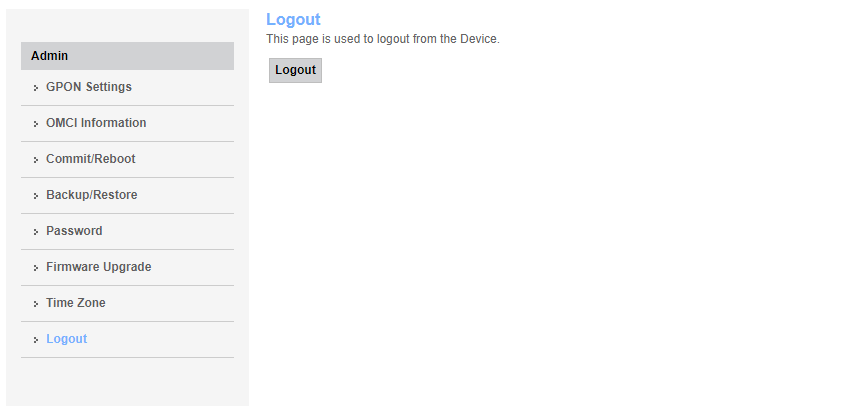

Подменю «Logout». Смена пользователя

В разделе возможен выход к меню авторизации и выбор другого аккаунта.

Меню «Statistics». Статистика работы устройства

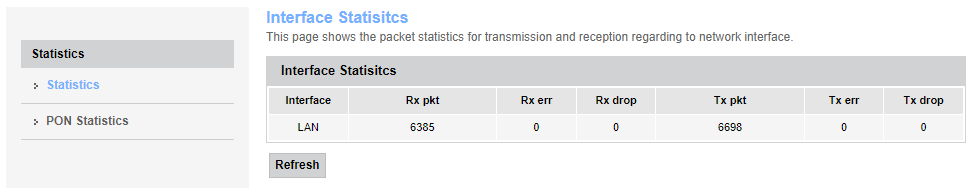

Подменю «Interface». Статистика сетевых интерфейсов

В данном меню осуществляется просмотр статистики принятых и переданных пакетов для сетевых интерфейсов.

• Interface — имя сетевого интерфейса;
• Rx pkt — принято пакетов;
• Rx err — принято пакетов с ошибками;
• Rx drop — отброшено пакетов на приеме;
• Tx pkt — передано пакетов;
• Tx err — передано пакетов с ошибками;
• Tx drop — отброшено пакетов на передаче.

Для обновления данных необходимо нажать кнопку «Refresh».

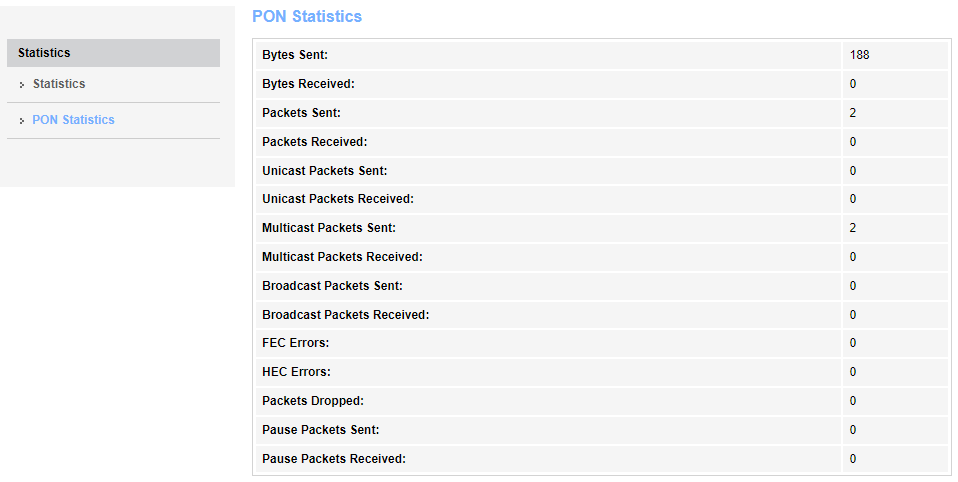

Подменю «PON». Статистика PON-интерфейса

В данном меню осуществляется просмотр статистики принятых и переданных пакетов для PON-интерфейса.

• Bytes Sent — количество переданных байт;
• Bytes Received — количество принятых байт;
• Packets Sent — количество переданных пакетов;
• Packets Received — количество принятых пакетов;
• Unicast Packets Sent — количество переданных пакетов индивидуальной рассылки;
• Unicast Packets Received — количество принятых пакетов индивидуальной рассылки;
• Multicast Packets Sent — количество переданных пакетов многоадресной (групповой) рассылки;
• Multicast Packets Received — количество принятых пакетов многоадресной (групповой) рассылки;
• Broadcast Packets Sent — количество переданных пакетов широковещательной рассылки;
• Broadcast Packets Received — количество принятых пакетов широковещательной рассылки;
• FEC Errors — количество ошибок, исправленных помехоустойчивым кодированием;
• HEC Errors — количество обнаруженных ошибок контрольной суммы в заголовках пакетов;
• Packets Dropped — пакетов отброшено;
• Pause Packets Sent — количество переданных пакетов PAUSE для регулировки скорости;
• Pause Packets Received — количество принятых пакетов PAUSE для регулировки скорости.

Список изменений

Приложение А. Возможные проблемы и варианты их решения
