В данном разделе описаны процедуры установки устройства в стойку и подключения к питающей сети.

Установка устройства в стойку

Для установки устройства в стойку:

  1. Выберите необходимое положение кронштейна (рисунок 7). Совместите четыре отверстия кронштейна с четырьмя отверстиями на боковой панели устройства. С помощью отвертки прикрепите кронштейн винтами к корпусу.
  2. Повторите шаг 1 для другой боковой панели устройства.
  3. Совместите отверстия кронштейнов с отверстиями на передних вертикальных направляющих стойки. Используйте отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы устройство располагалось горизонтально.
  4. С помощью отвертки прикрепите консольный сервер к стойке винтами.

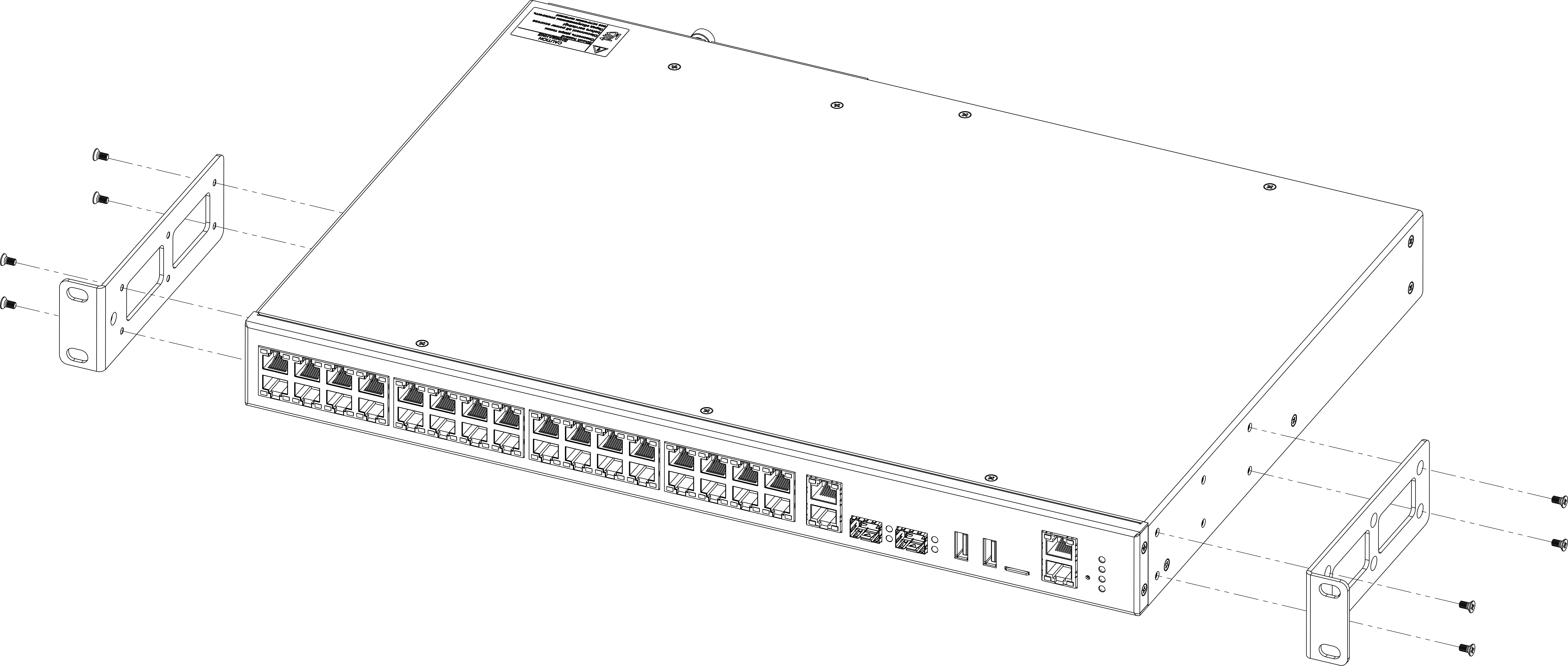

Рисунок 7 – Крепление кронштейнов к устройству

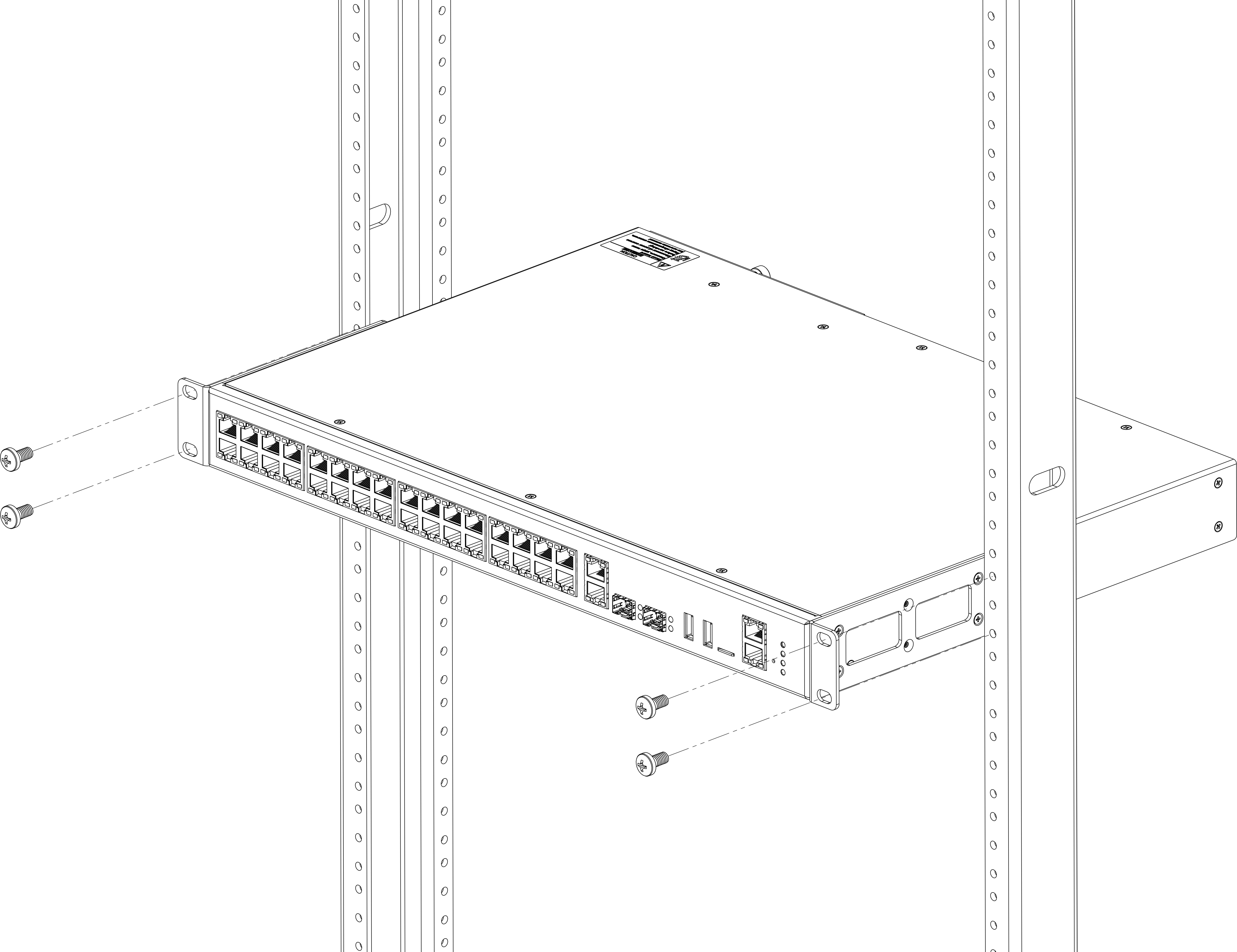

Рисунок 8 – Установка устройства в стойку

Установка модулей питания

Консольный сервер может работать с одним или двумя модулями питания. Установка второго модуля питания необходима в случае использования устройства в условиях, требующих повышенной надежности.

Места для установки модулей питания с электрической точки зрения равноценны. С точки зрения использования устройства, модуль питания может находиться в основном и резервном разъемах, информация о приоритетности находится в таблице "Описание разъемов задней панели консольного сервера". Модули питания могут устанавливаться и извлекаться без выключения устройства. При установке или извлечении дополнительного модуля питания консольный сервер продолжает работу без перезапуска.

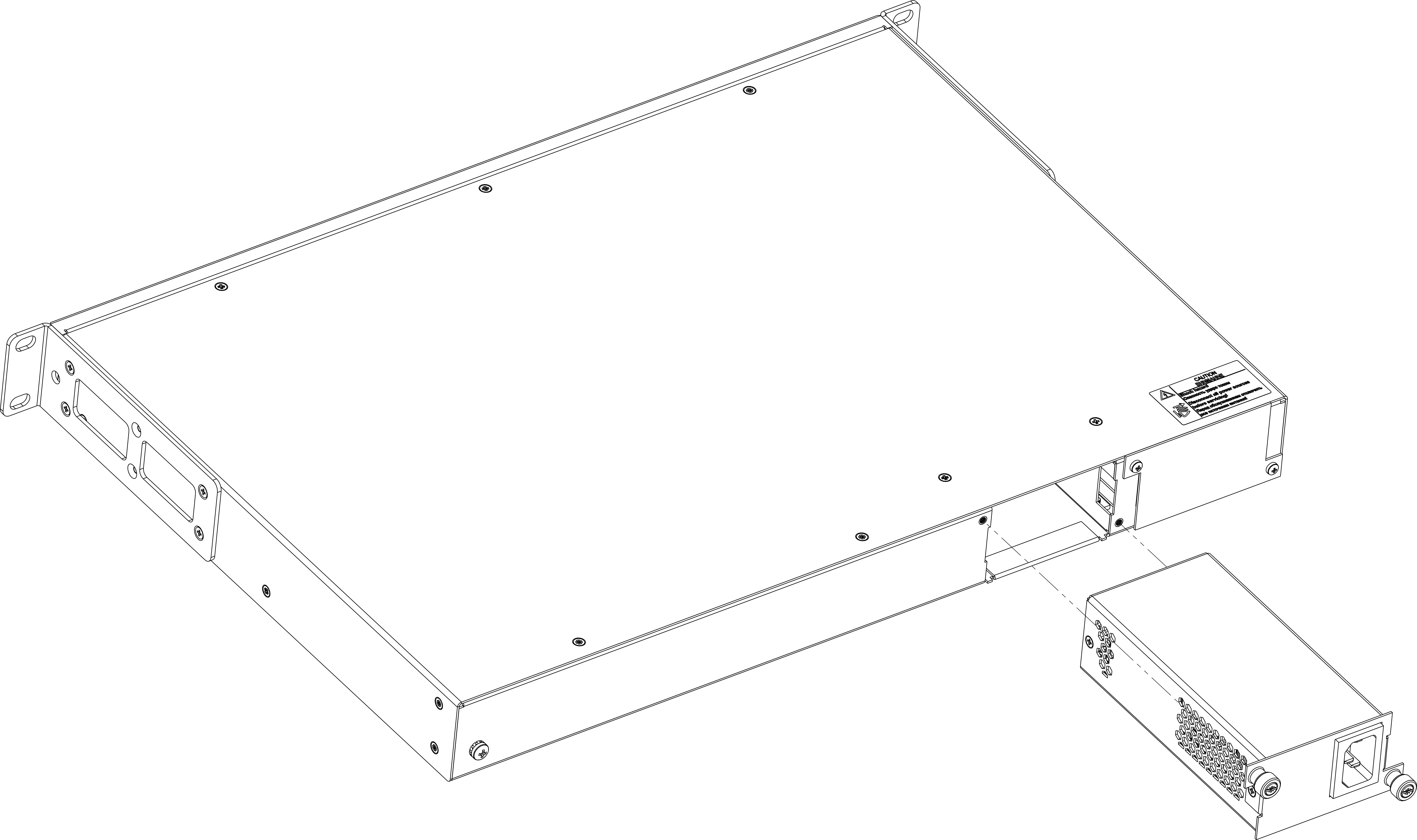

Рисунок 9 – Установка модулей питания

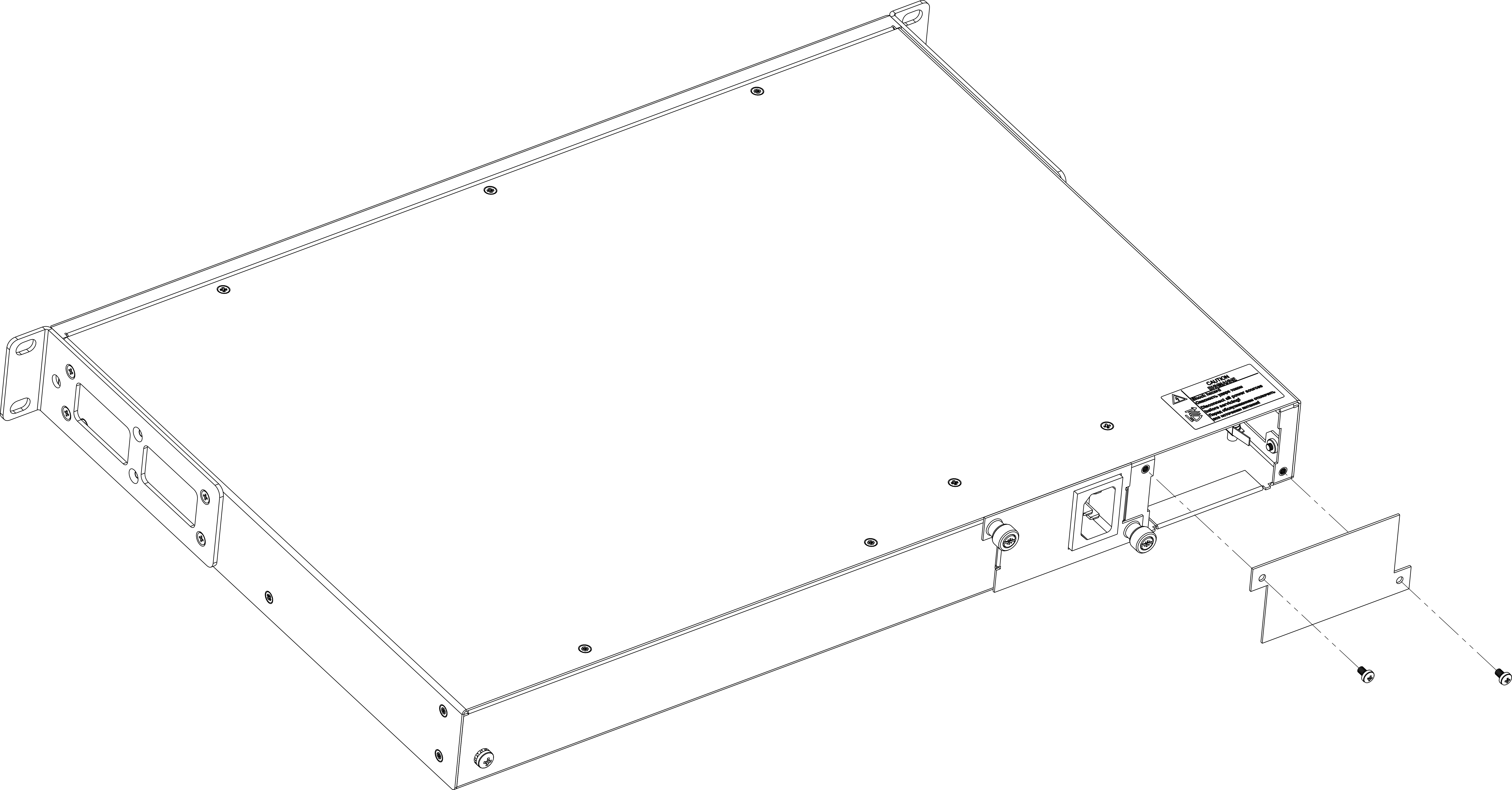

Рисунок 10 – Установка заглушки

Индикация аварии модуля питания может быть вызвана не только отказом модуля, но и отсутствием первичного питания.

Состояние модулей питания может быть проверено по индикации на передней панели консольного сервера (см. раздел Световая индикация) или по диагностике, доступной через интерфейсы управления устройства.

Подключение питающей сети

  1. Прежде чем к устройству будет подключена питающая сеть, необходимо заземлить корпус устройства через заземляющий винт М4. Заземление необходимо выполнять изолированным многожильным проводом. Устройство заземления и сечение заземляющего провода должны соответствовать требованиями Правил устройства электроустановок (ПУЭ).
  2. Оборудование, подключаемое к последовательному порту консольного сервера, также должно быть надежно заземлено.
  3. Подключите к устройству кабель питания. В зависимости от комплектации устройства, питание может осуществляться от сети переменного тока либо от сети постоянного тока. При подключении сети переменного тока следует использовать кабель, входящий в комплект устройства. Для подключения к сети постоянного тока используйте провод сечением не менее 1 мм2.
  4. Включите питание устройства и убедитесь в отсутствии аварий по состоянию индикаторов на передней панели.

Установка и удаление SFP-трансиверов

Установка оптических модулей может производиться как при выключенном, так и при включенном устройстве.

Установка трансивера

1. Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-модуль – открытой частью разъема вверх.

Рисунок 11 – Установка SFP-трансиверов

2. Надавите на модуль по направлению внутрь корпуса устройства до появления характерного щелчка фиксации модуля.

Рисунок 12 – Установленные SFP-трансиверы

Удаление трансивера

1. Откиньте рукоятку модуля, это приведет к разблокированию удерживающей защелки.

Рисунок 13 – Открытие защелки SFP-трансиверов

2. Извлеките модуль из слота.

Рисунок 14 – Извлечение SFP-трансиверов
