Перед монтажом устройств непосредственно на объекте рекомендуется выполнить их первичную настройку и установить радиолинк между устройствами «на столе».
Схема включения
Данная схема подключения используется для организации радиолинка в тех случаях, когда прокладывать проводные линии нет возможности или экономически невыгодно.
Радиомосты подходят для построения каналов связи между объектами с прямой видимостью друг на друга на расстоянии до 34 км для 5 ГГц при использовании офсетной параболической антенны.
Получение доступа на устройство
В заводской настройке на устройстве включены:
- DHCP-клиент
- HTTP-порт
- SSH
Стандартные логин/пароль на устройство: admin/password.
В указанной схеме устройство получило IP-адрес по DHCP, по нему через web-браузер можно получить доступ к устройству. Если адрес не был получен, подключиться к устройству можно по заводскому IP-адресу: 192.168.1.10, маска подсети: 255.255.255.0.

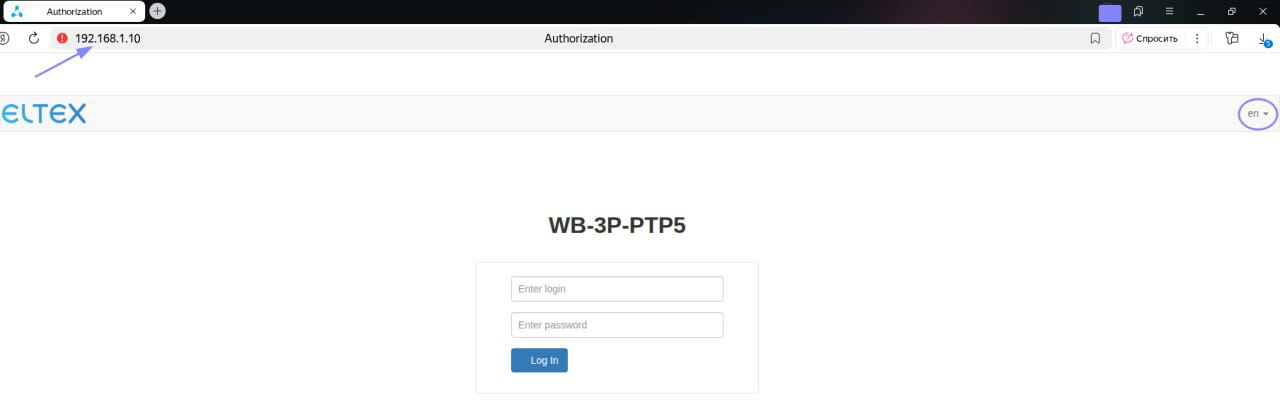

В адресной строке браузера введите IP-адрес, полученный устройством и нажмите Enter:

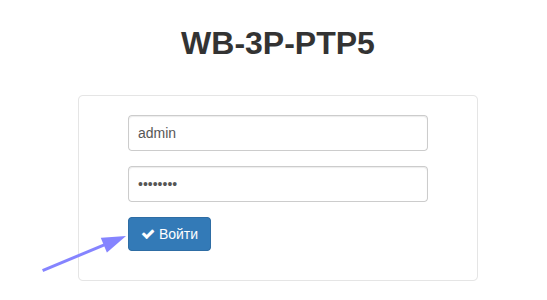

Для переключения интерфейса на русский язык, необходимо выбрать его в правом верхнем углу. Далее требуется ввести логин/пароль: admin/password и нажать "Войти":

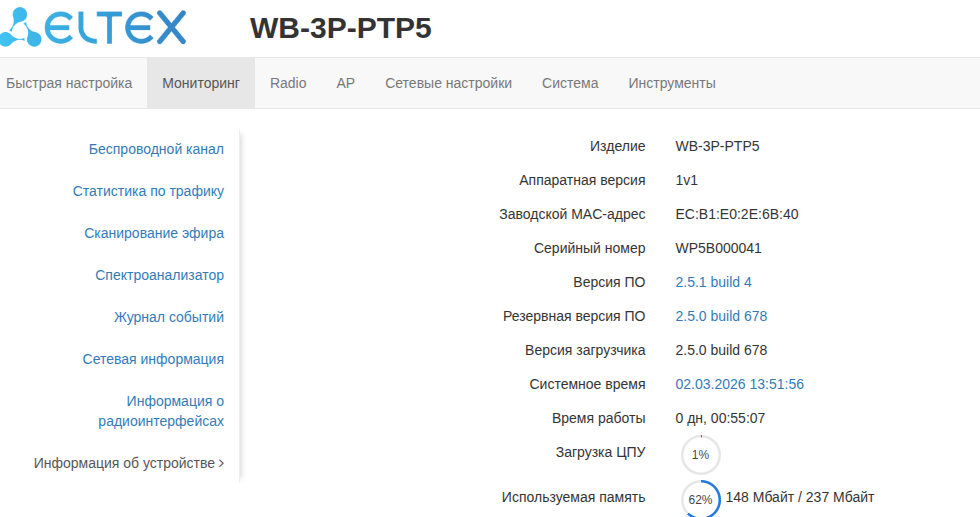

В окне браузера откроется меню мониторинга состояния устройства:
Перед начало настройки рекомендуется убедиться, что на устройстве установлено актуальное программное обеспечение.
Проверить актуальность и скачать ПО можно на странице устройства на официальном сайте Eltex.
Настройка устройства в качестве AP
Сначала необходимо настроить устройство, которое будет выступать в качестве точки доступа (к нему будет подключаться второе устройство). Для этого необходимо:
Настройка радио

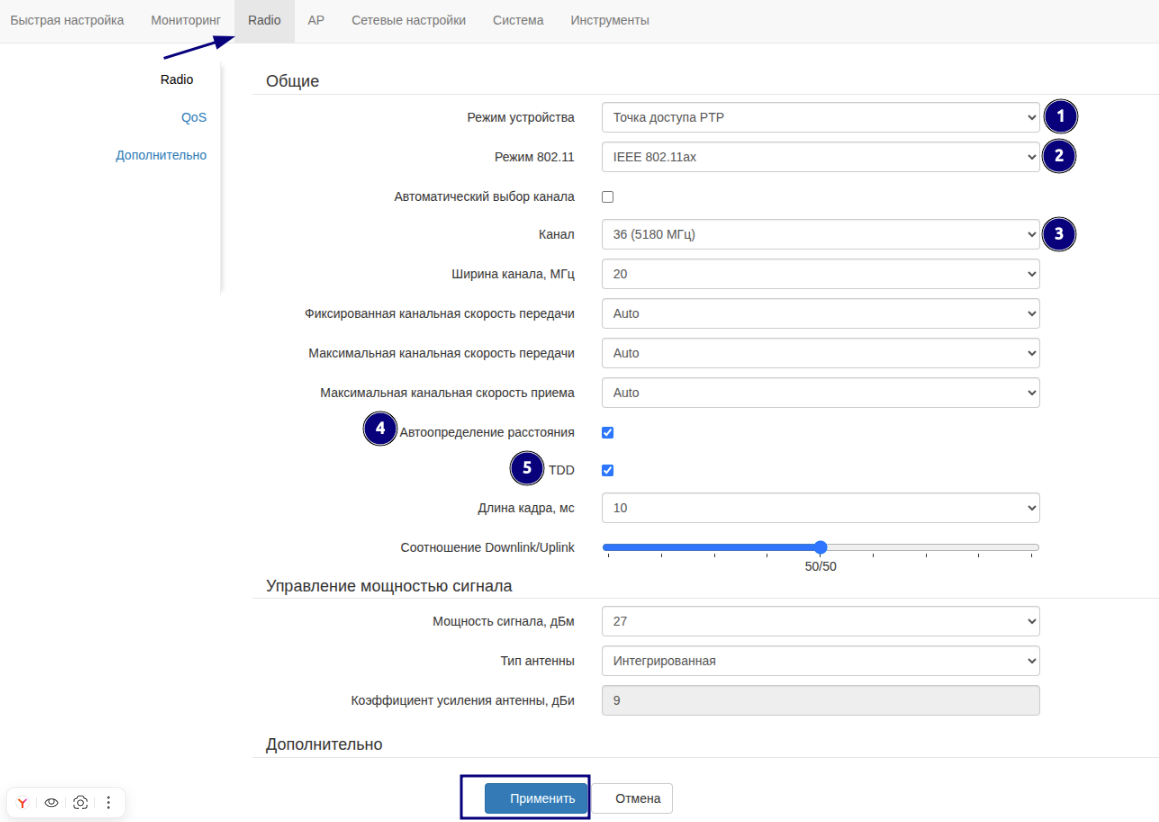

Перейти в настройки Radio:
- Выбрать режим устройства, в данном случае — Точка доступа PTP (точка-точка).
- Канал передачи данных на этапе предварительной настройки можно оставить по умолчанию.
- Указать ширину канала в соответствии с выданным разрешением ГКРЧ. В примере — 20 МГц.
- TDD рекомендуется включить для обеспечения гарантированной поочередной передачи в обоих направлениях.
- Длину кадра и соотношение Downlink/Uplink рекомендуется оставить по умолчанию, если радиолинк используется для передачи дата-трафика, голосового трафика. В случае, если используется для видеонаблюдения, стоит поменять соотношение Downlink/Uplink на 70/30.
Других изменений в данном разделе не требуется, настройки нужно применить с помощью соответствующей кнопки.
Настройка AP
В данном разделе выполняется настройка SSID, к которому будет подключаться устройство STA.

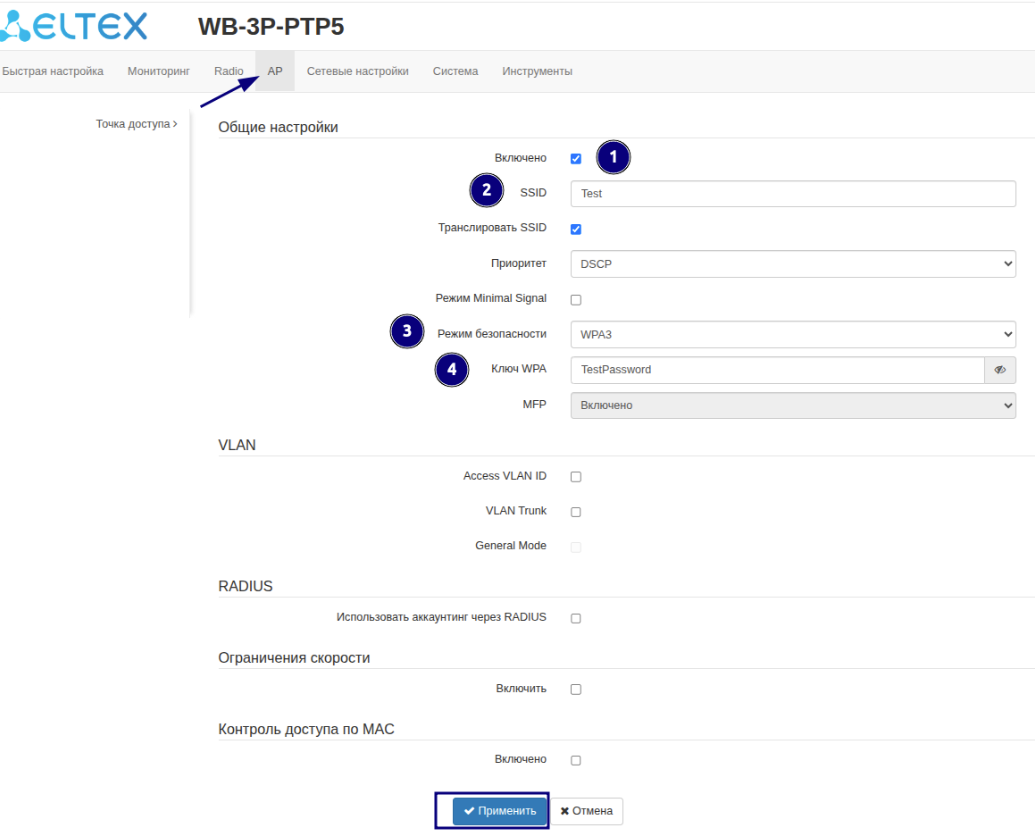

Перейти в настройки AP:
- В поле «SSID» указать идентификатор беспроводной сети, к которому будет подключаться клиент (STA).
- В поле «Режим безопасности» выбрать требуемый режим безопасности. В примере будет выбран WPA3, как один из самых безопасных.
- В поле «Ключ WPA» указать пароль к подключению.
Других изменений в данном разделе не требуется, настройки нужно применить с помощью соответствующей кнопки.
Настройка устройства в качестве STA
Подключение к устройству осуществлено по заводскому IP-адресу: 192.168.1.10.
Настройка радио

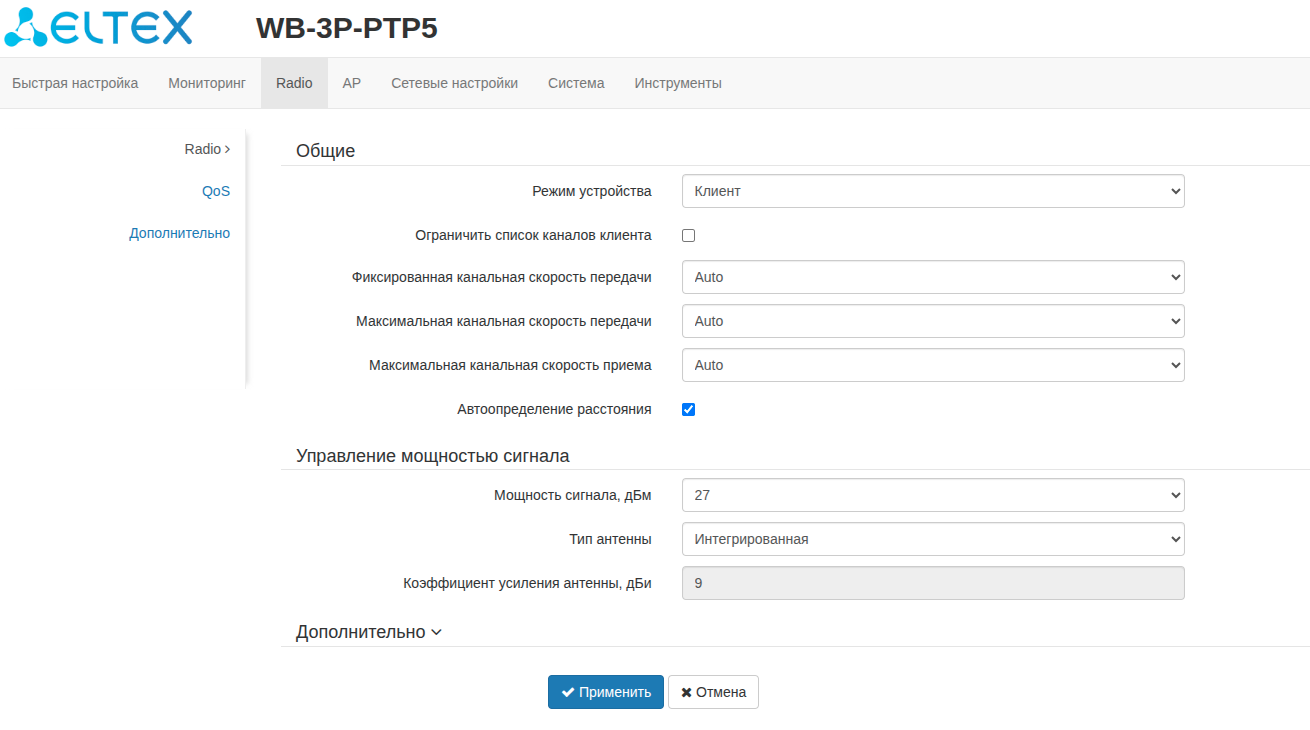

Перейти в настройки Radio:
- Выбрать режим устройства — Клиент.
Остальные параметры на этапе предварительной настройки остаются в значении по умолчанию.
Настройка STA
Перейти в настройки STA:
- В поле «SSID» указать идентификатор беспроводной сети, к которой необходимо произвести подключение.
- В поле «Режим безопасности» выбрать режим безопасности, по которому осуществляется аутентификация в данной сети и задать ключ (данные должны совпадать с настройками, выполненными на устройстве AP).
После применения настроек клиент (STA) выполнит поиск указанного SSID в эфире и при обнаружении выполнит попытку подключения к точке доступа (AP) с указанными параметрами.
3. Для проверки корректности выполненных настроек перейти в раздел «Мониторинг» → «Беспроводной канал». В данном разделе отображается устройство, к которому установлено подключение:
Радиолинк установлен. Далее необходимо закрепить устройства на объекте и выполнить юстировку согласно статье «Юстировка устройства (схема БШПД)».
