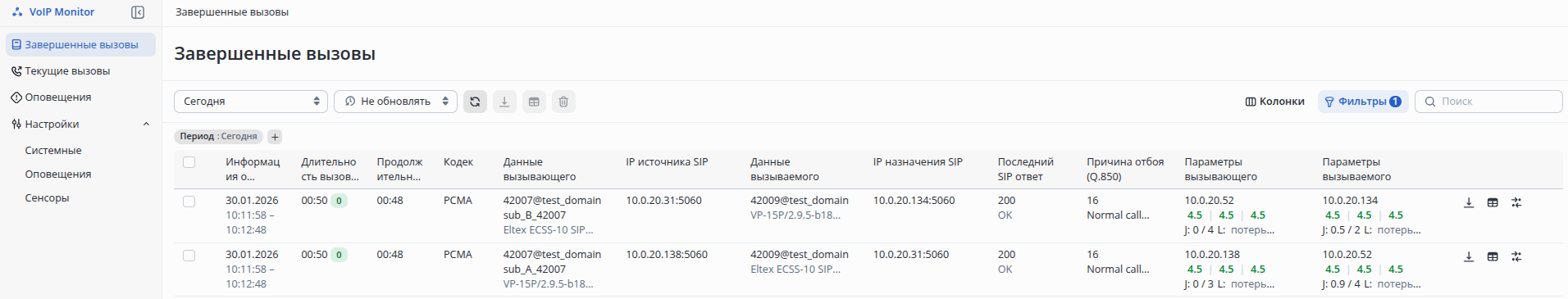

При входе в веб-интерфейс VoIP Monitor открывается страница "Завершенные вызовы":
SSW ECSS10 работает как B2BUA, поэтому для каждого звонка отображается два плеча:
- Абонент А — SSW (PA-SIP для SIP-сообщений и MSR для RTP пакетов);
- Абонент В — SSW (PA-SIP для SIP-сообщений и MSR для RTP пакетов).
В примере выше показан звонок между абонентом А(42007) и абонентом В(42009). Таблица формируется последний звонок сверху, и, соответственно, плечо абонента В находится выше плеча абонента А.
Для просмотра доступны колонки (можно отключать колонки, в которых нет необходимости):
- Информация о вызове:
- Дата и время начала вызова;
- Дата и время окончания вызова.
- Длительность вызова (Время обработки);
- Продолжительность разговора;
- Кодек;
- Данные вызывающего:
- Номер;
- Имя;
- Агент вызывающего.
- IP источника SIP;
- Данные вызываемого:
- Номер;
- Агент вызываемого.
- IP назначения SIP;
- Последний SIP-ответ;
- Причина отбоя (Q.850);
- Параметры вызывающего;
- Параметры вызываемого.

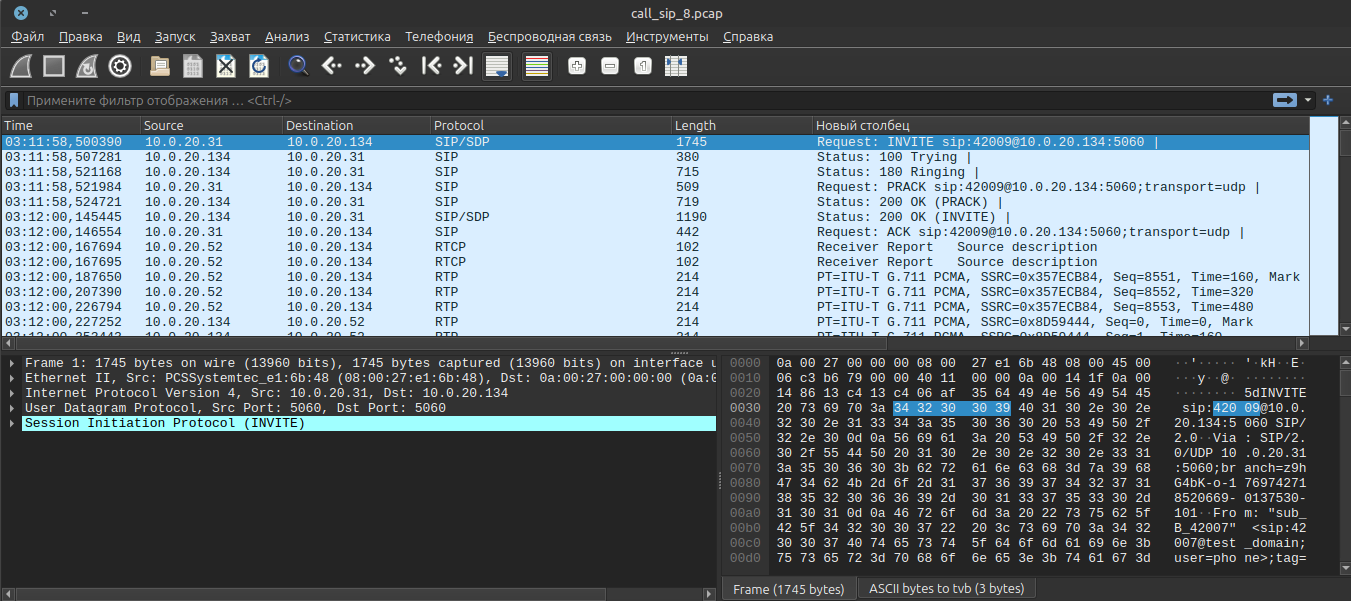

Есть возможность скопировать PCAP для последующей обработки нажатием кнопки
(в PCAP-файл будут скопированы не только SIP-сообщения, но и rtp/rtcp):
Экспорт записи в CSV-файл производится нажатием кнопки
:

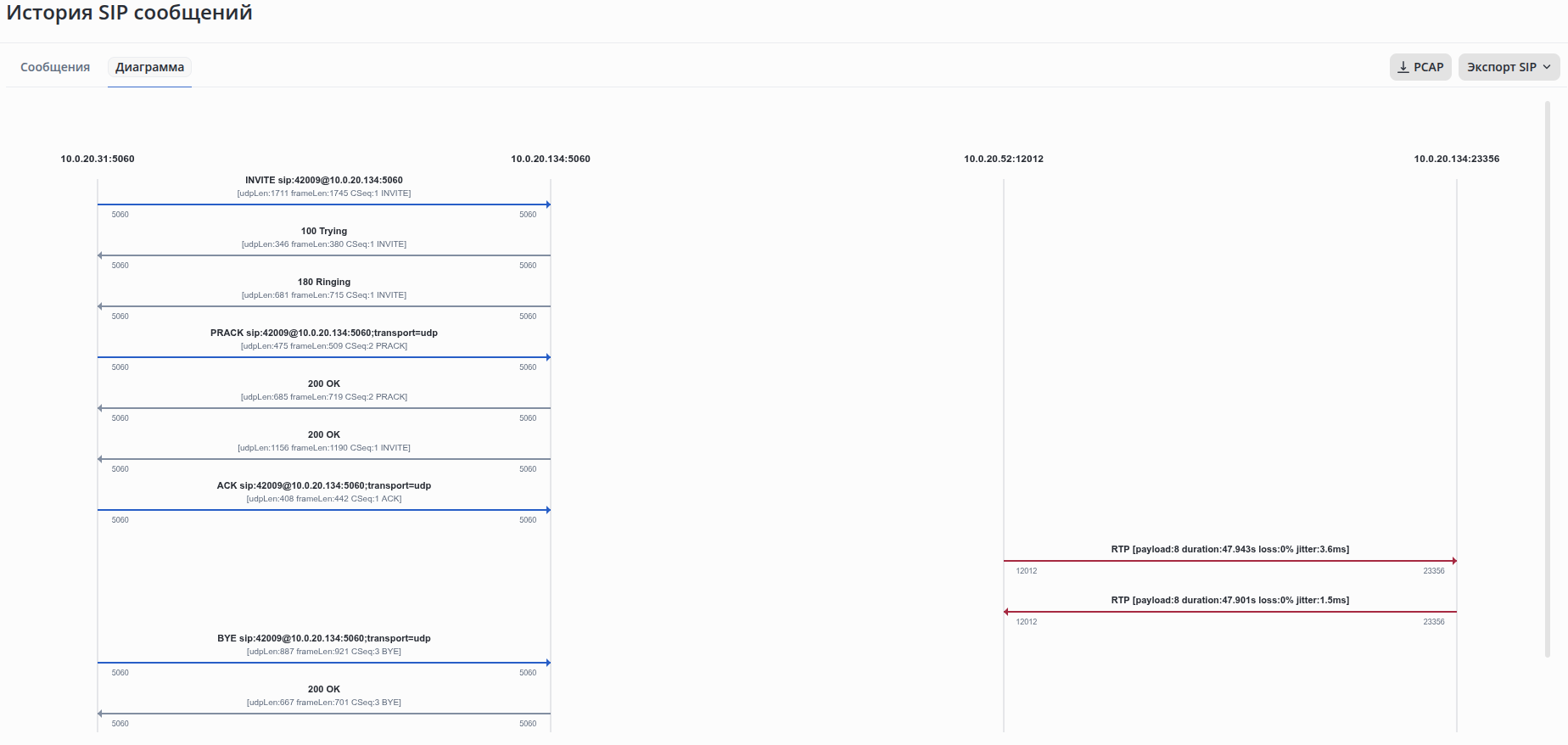

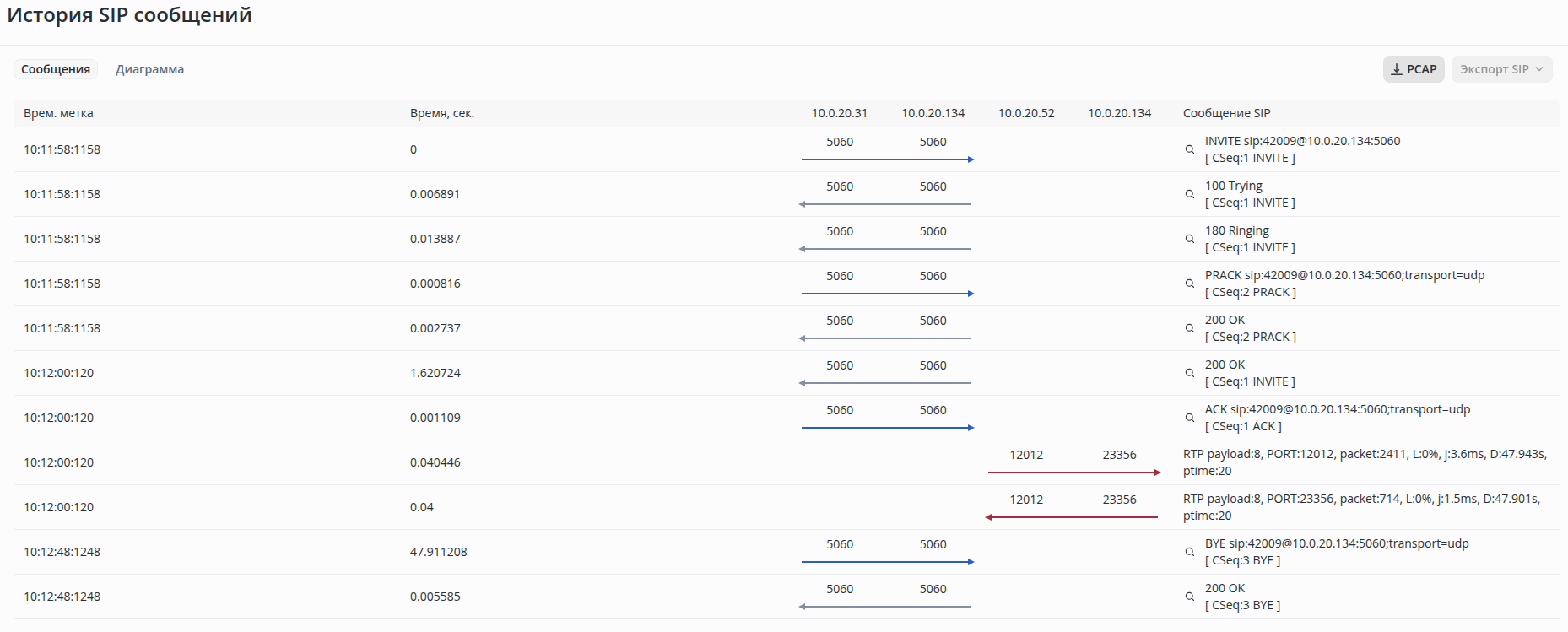

Историю SIP-сообщений можно посмотреть нажатием кнопки
:

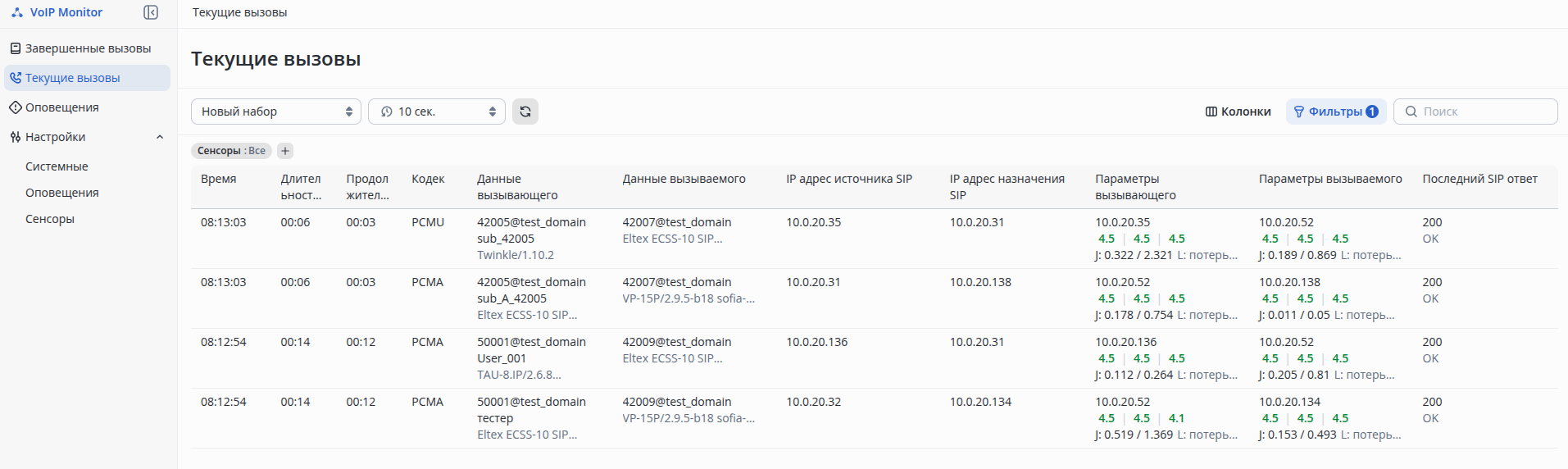

Текущие вызовы
На вкладке "Текущие вызовы" оператор получает возможность просматривать информацию о звонках, выполняемых в настоящий момент, но без возможности сохранять данные в PCAP- или CSV-файл, так как звонок еще не завершен.

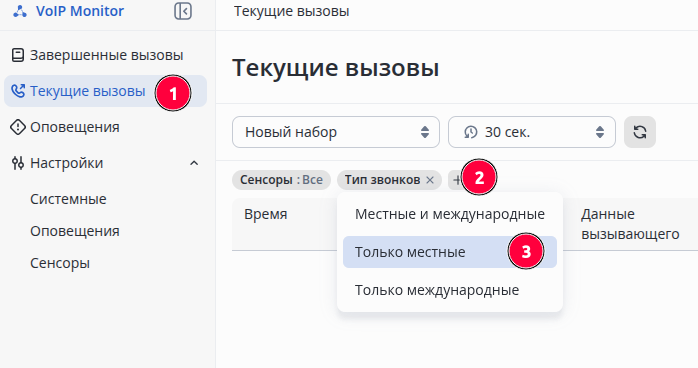

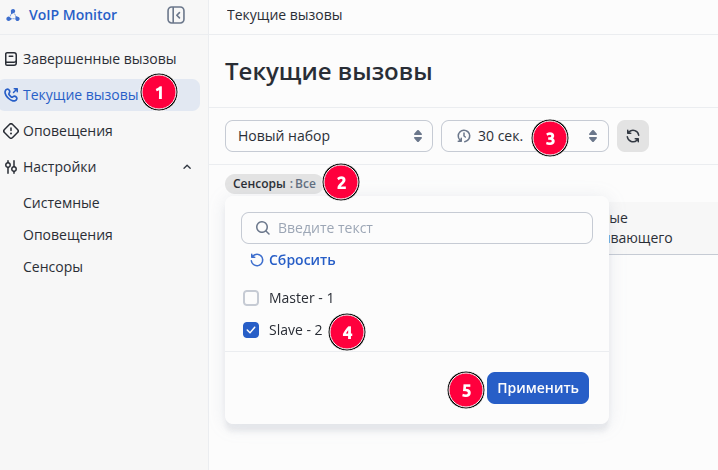

В качестве фильтрации можно использовать:
- Cенсоры — для примера, чтобы просматривать только звонки обрабатываемые SSW — ecss2;
В качестве фильтра можно использовать только сенсоры выполняющие функции sniffer.

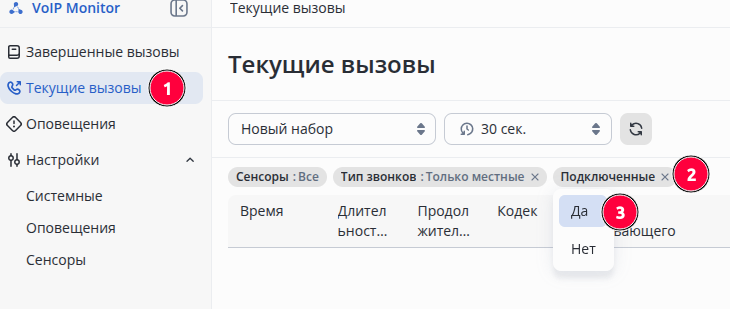

- Тип звонков — местные/международные/местные и международные;
- Подключенные.

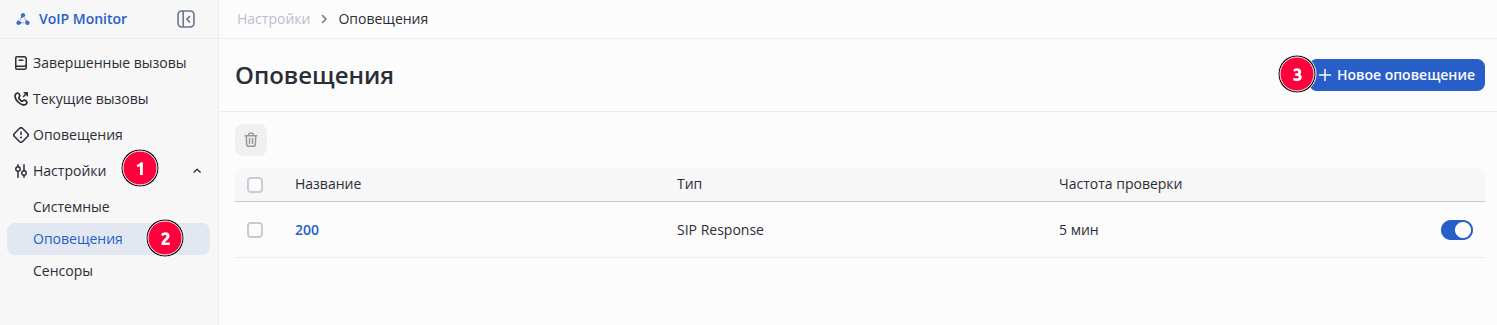

Оповещения

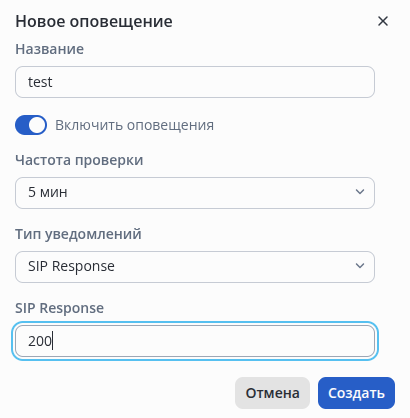

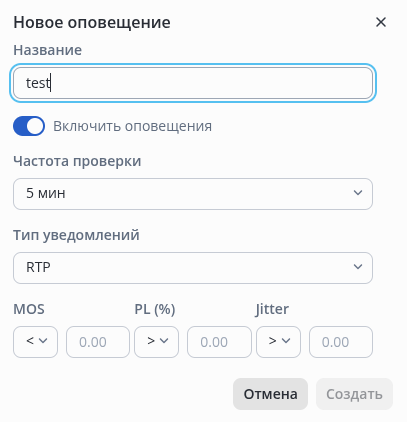

Оператор может конфигурировать критерии оповещения по SIP-ответам или RTP (MOS/PL/Jitter), а также указывать частоту проверки (минимально 5 минут).

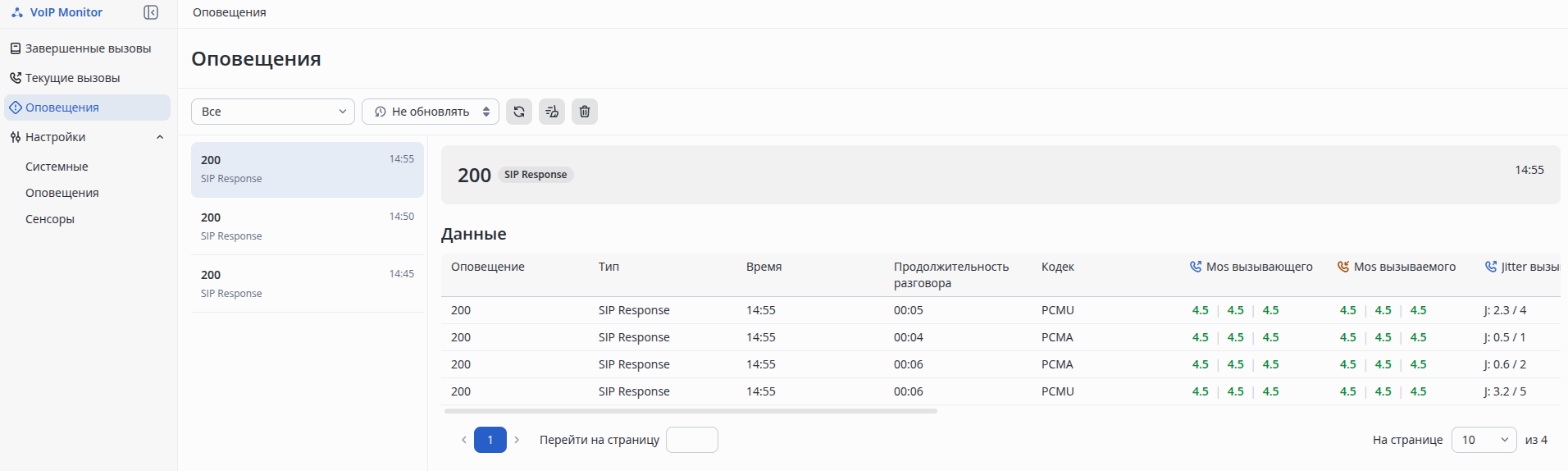

Результат оповещений:
