Системные

Раздел предназначен для отображения информации о событиях, которые были сгенерированы системой на основе правил генерации событий.

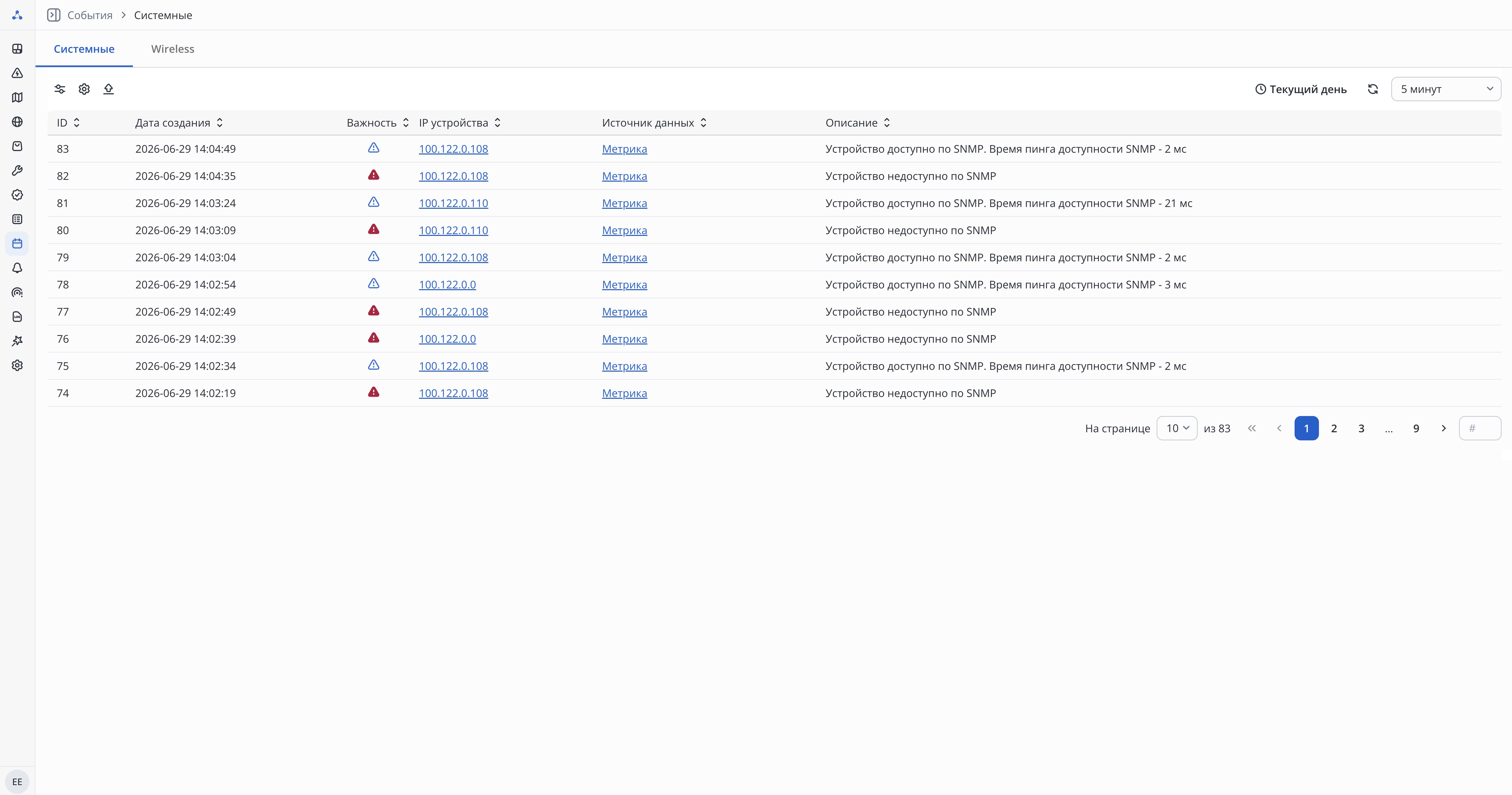

В разделе доступны следующие элементы:

1. Кнопки фильтрации, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
2. Кнопки настройки временного диапазона выборки данных, обновления и настройки интервала обновления данных таблицы;
3. Таблица с информацией о событиях.

Таблица состоит из следующих полей:

• ID — уникальный номер события;

• Дата создания — дата и время создания события;

• Важность — уровень важности (severity) события;
• IP устройства — IP-адрес устройства, на котором было зарегистрировано событие;
• Источник данных — источник данных, по которому было создано событие;
• Название правила — название правила генерации событий, по которому было создано событие. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• Описание — описание правила, которое было создано на основе шаблона, определённого в правилах генерации события.

При нажатии на ссылку из колонки "IP устройства" будет открыта страница устройства.

При нажатии на ссылку из колонки "Источник данных":

• при типе данных "SNMP trap" будет отображено модальное окно с подробной информацией об SNMP trap (см. раздел "SNMP trap");
• при типе данных "Syslog" будет отображено модальное окно с подробной информацией о Syslog-сообщении (см. раздел "Syslog");
• при типе данных "Задачи" будет открыта вкладка "Сеть" → "Страница устройства" → "Мониторинг устройства" → "Задачи" устройства, на котором было зарегистрировано событие, с фильтрацией по ID задачи;
• при типе данных "Wireless события" будет открыта вкладка "Сеть" → "Страница устройства" → "Мониторинг устройства" → "События" → "Wireless" устройства, на котором было зарегистрировано системное событие, с фильтрацией по ID события wireless;

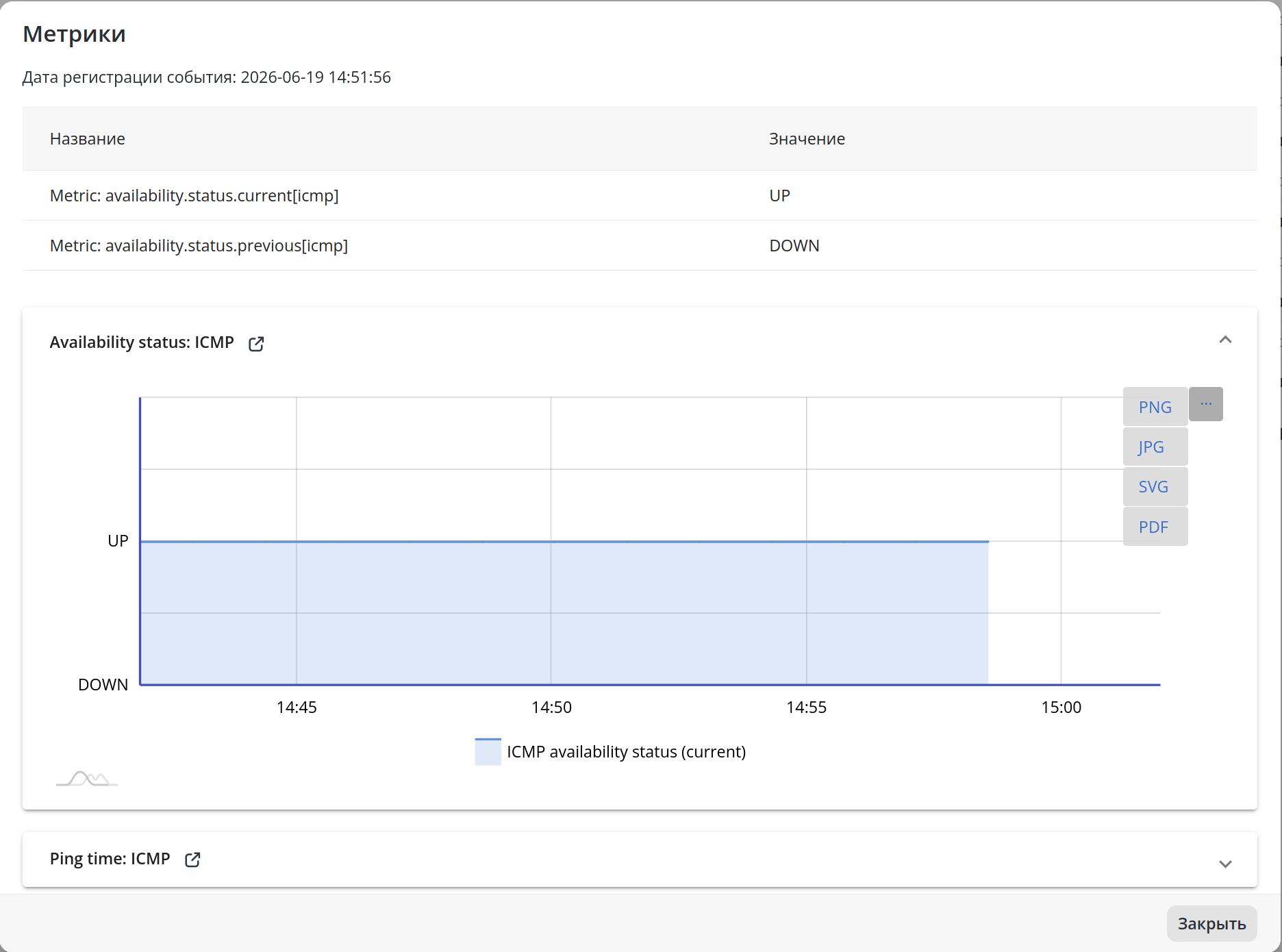

• при типе данных "Метрика" будут отображены графики и метрики, по которым проводится проверка правила генерации событий:

В открывшемся окне графика отображены следующие элементы:

1. Таблица со значениями метрик в момент генерации события;
2. Кнопка открытия графика в новой вкладке;
3. Кнопка сворачивания графика;
4. Кнопка сохранения графика;
5. Легенда графика;
6. Кнопка закрытия окна.

При нажатии на кнопку открытия графика в новой вкладке будет открыт соответствующий график на странице "Сеть" → "Страница устройства" → "Мониторинг устройства" → "Метрики".

При нажатии на ссылку из колонки "Название правила" будет открыта вкладка "Правила генерации событий" с фильтром по соответствующему правилу.

Wireless

Wireless-события формируются системой управления на основе Syslog-сообщений, полученных от устройств WLC.

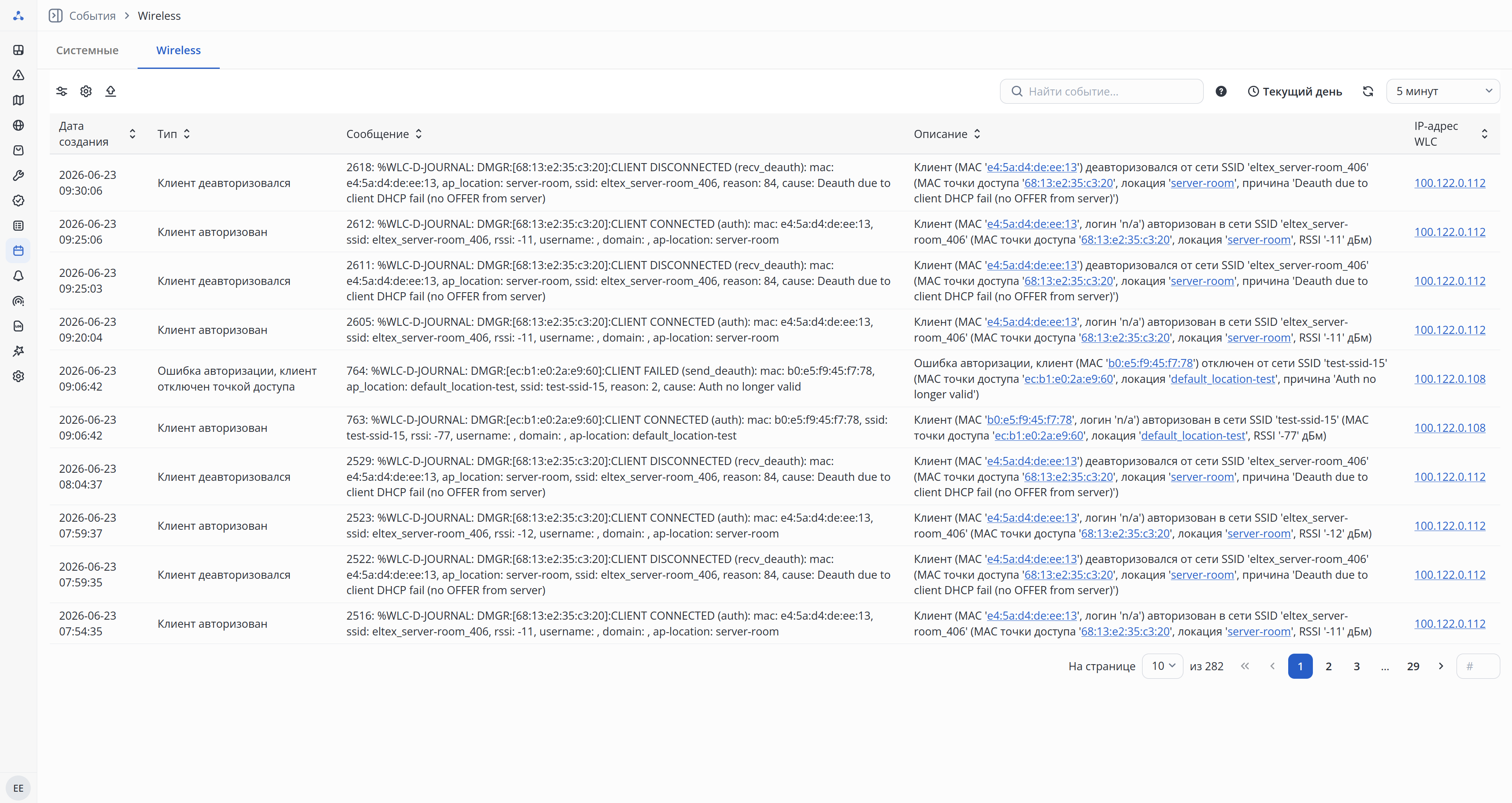

В разделе доступны следующие элементы:

1. Кнопки фильтрации, настройки отображаемых колонок таблицы и выгрузки таблицы в CSV-файл;
2. Поле поиска события в таблице и кнопка для открытия краткого руководства по поиску;
3. Кнопки настройки временного диапазона выборки данных, обновления и настройки интервала обновления данных таблицы;
4. Таблица с информацией о wireless-событиях.

Таблица состоит из следующих полей:

• Дата создания — дата и время создания wireless-события;
• Тип — тип wireless-события;

• Сообщение — текст Syslog-сообщения, на основе которого было создано wireless-событие;

• Описание — описание wireless-события, которое было автоматически создано системой на основе шаблона. Описание wireless-события создается только на русском языке;
• MAC-адрес клиента — MAC-адрес клиента, на котором произошло событие. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• Имя пользователя — имя пользователя, указанное им при авторизации в беспроводной сети. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• MAC-адрес точки доступа — MAC-адрес точки доступа, на которой произошло событие. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• Имя точки доступа — имя точки доступа, на которой произошло событие. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• IP-адрес WLC — IP-адрес устройства WLC, от которого было получено Syslog-сообщение, послужившее причиной создания wireless-события;
• Локация — физическое расположение точки доступа, на которой произошло событие. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• SSID — имя беспроводной сети, к которой пытался или смог подключиться клиент. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок;
• RSSI, дБм — уровень принимаемого клиентом сигнала. По умолчанию колонка скрыта. Для отображения необходимо активировать соответствующий флаг в настройках отображаемых колонок.

При нажатии на ссылку из колонки "MAC-адрес клиента" будет открыта страница соответствующего клиента.

При нажатии на ссылку из колонки "MAC-адрес точки доступа" будет открыта страница соответствующей точки доступа.

При нажатии на ссылку из колонки "Имя точки доступа" будет открыта страница соответствующей точки доступа.

При нажатии на ссылку из колонки "IP-адрес WLC" будет открыта страница соответствующего устройства.

При нажатии на ссылку из колонки "Локация" будет открыта страница с точками доступа соответствующей локации.
