Назначение

VP-15(P) — IP-телефон, предназначенный для предоставления голосовых услуг и подключения персонального компьютера в IP-сеть по одному кабелю. Устройство обладает передовым функционалом, имеет поддержку технологии PoE, высокое качество и универсальный дизайн.

VP-15(P) подойдет для организаций с высокими требованиями к качеству передаваемой голосовой информации, надежности и удобству использования.

Структура и принцип работы

IP-телефон VP-15(P) состоит из следующих компонентов:

процессор;
Flash-память — 16 MБ;
оперативная память SDRAM — 128 MБ;
звуковой кодек (ADC/DAC);
100-мегабитный коммутатор со встроенными PHY, аппаратное ускорение трафика L2/L3/L4;
1 порт LAN: RJ-45 10/100BASE-T;
1 порт PC: RJ-45 10/100BASE-T;
1 порт Handset: RJ-9 (4P4C) для подключения трубки;
1 порт Headset: RJ-9 (4P4C) для подключения гарнитуры;
жидкокристаллический дисплей с разрешением 128 × 64 пикселей;
полноценная цифровая клавиатура с дополнительными функциональными клавишами.

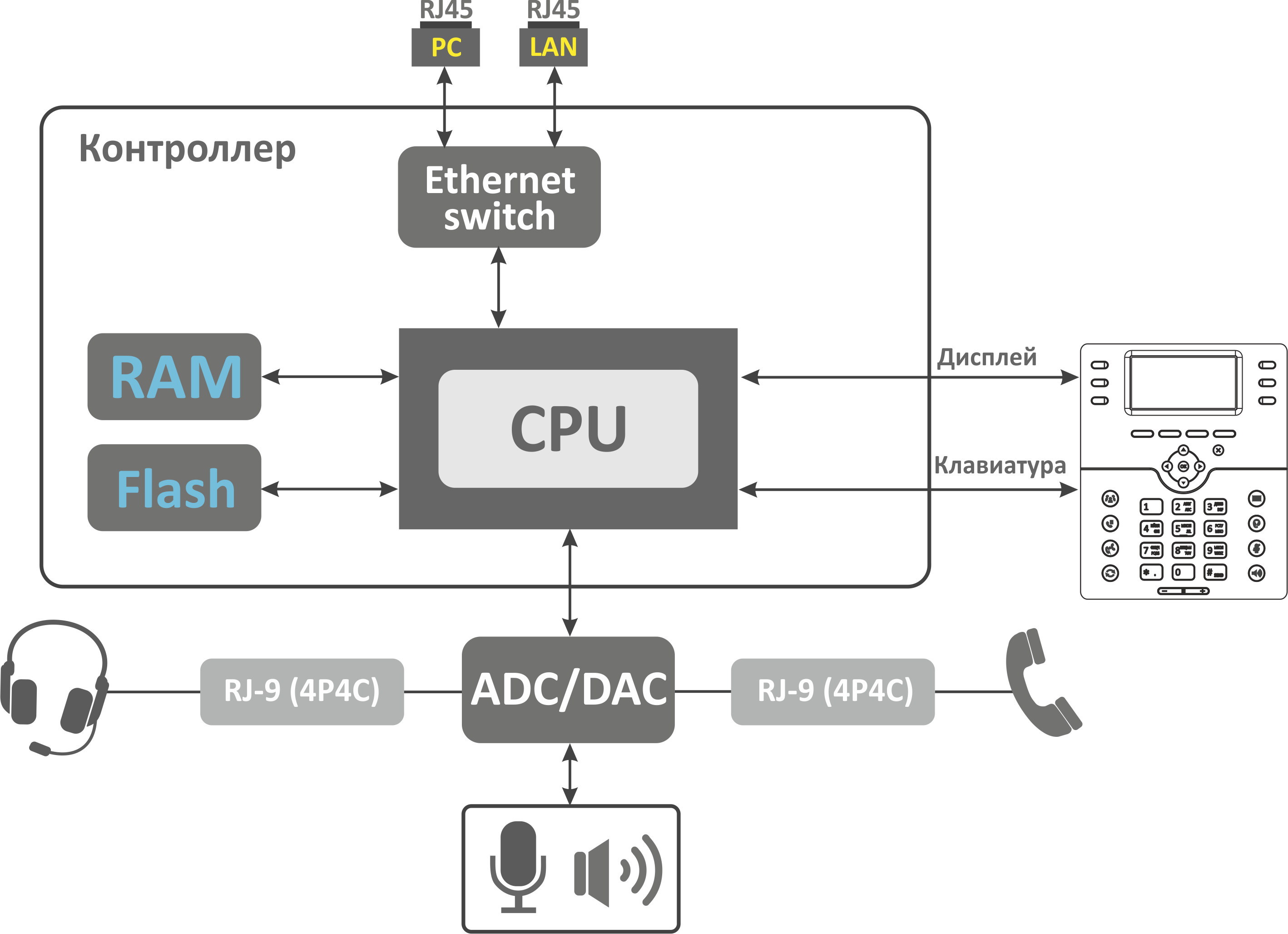

Структурная схема устройства приведена на рисунке ниже.

Устройство работает под управлением операционной системы Linux. Основные функции управления сосредоточены в процессоре, который осуществляет маршрутизацию IP-пакетов, обеспечивает работу IP-телефонии.

Характеристики устройства

Общие параметры
Питание	адаптер питания 220 В AC/5 В DC, 2 А (для VP-15P — опционально) питание по Ethernet-кабелю PoE IEEE 802.3af (только для VP-15P) (класс мощности 2)
Максимальная потребляемая мощность	4 Вт (максимальный потребляемый ток 0,8 А)
Рабочий диапазон температур	от 0 до +40 °С
Относительная влажность при температуре 25 °С	до 80 %
Габариты (Ш × В × Г)	205 × 86 × 210 мм
Масса	не более 0,83 кг
Срок службы	не менее 5 лет
Доступные интерфейсы	LAN: 1 порт Ethernet RJ-45 10/100BASE-T PC: 1 порт Ethernet RJ-45 10/100BASE-T Handset: 1 разъем RJ-9 (4P4C) для подключения трубки Headset: 1 разъем RJ-9 (4P4C) для подключения гарнитуры
Параметры LAN-интерфейса Ethernet
Количество портов	1
Электрический разъем	RJ-45
Скорость передачи	10 Мбит/с 100 Мбит/с автоопределение
Поддержка стандартов	BASE-T
Параметры PC-интерфейса Ethernet
Количество портов	1
Электрический разъем	RJ-45
Скорость передачи	10 Мбит/с 100 Мбит/с автоопределение
Поддержка стандартов	BASE-T

Основные функциональные возможности устройства

Функциональные возможности VoIP
Поддерживаемые протоколы	SIP
Количество аккаунтов	2
Ключевые особенности	2 SIP-аккаунта с независимой настройкой Поддержка до 4 резервных SIP-серверов Гибкий план нумерации Работа без SIP-сервера Отображение номера и имени вызывающего абонента (CallerID) Отключение микрофона (Mute) Повторный набор номера (Redial) Индивидуальная настройка рингтонов на аккаунтах с возможностью загрузки собственных рингтонов История вызовов (Call History) Локальная телефонная книга на 200 номеров (Local Phonebook) Телефонная книга LDAP (LDAP Remote Phonebook) Поддержка режима громкой связи Работа за NAT Прием коротких текстовых сообщений (SIP MESSAGE) Просмотр счетчиков голосовой почты Визуальное уведомление о получении нового голосового сообщения (MWI) Удаленная телефонная книга (Remote Phonebook) Отображение статуса наблюдаемого абонента (BLF)
Работа за NAT	NAT keepalive STUN mode Public IP
Обеспечение безопасности	SIP over TLS SRTP
Голосовые функции	Эхоподавление (AES) Детектор активности речи (VAD) Обнаружение и генерирование сигналов DTMF Автоматическая регулировка усиления микрофонов (AGC)
Обнаружение и генерирование сигналов DTMF	Inband RFC2833 SIP INFO SIP INFO+RFC2833
Кодеки	G.711а G.711u G.723.1 G.726-24 G.726-32 G.729
Функции ДВО	Удержание вызова — Call Hold Передача вызова — Call Transfer Уведомление о поступлении нового вызова — Call Waiting Переадресация по занятости — Call Forwarding Busy Переадресация по неответу — Call Forwarding No Reply Безусловная переадресация — Call Forwarding Unconditional Не беспокоить — DND Совершение анонимных вызовов — CLIR Отправка сервисных кодов ДВО с телефона Синхронизация ДВО с удаленным сервером Горячая/теплая линия — Hotline/Warmline Трехсторонняя конференция — 3 Way-conference Остановка набора по нажатию # Автоматический ответ на вызов Перехват вызова — Call Pickup Удаленное управление вызовом Услуга Remote Ring для выдачи настраиваемой мелодии Ring-тона на телефон с Softswitch (в RTP-потоке) Услуга Smart Cancel — при получении SIP Cancel с заголовком "Reason: SIP;cause=200" вызов не фиксируется в истории
Сетевые функциональные возможности
Ключевые особенности	Возможность разделения трафика VoIP и PC-data по разным VLAN
Протоколы	Static IP DHCP
Поддержка DHCP-опций	1 — Subnet Mask 3 — Router 6 — Domain Name Server 12 — Host Name 15 — Domain Name 26 — Interface MTU 28 — Broadcast Address 33 — Static Route 42 — Network Time Protocol Servers 43 — Vendor-Specific Information 66 — TFTP ServerName 67 — Bootfile name 120 — SIP Servers 121 — Classless Static Route 132 — VLAN ID 133 — Priority of VLAN 249 — Private/Classless Static Route (Microsoft)
Поддержка механизмов качества обслуживания QoS	IP DSCP header 802.1P
Поддержка DNS	Cтатически настроенные адреса DNS-серверов Динамическое получение адресов DNS-серверов по DHCP
Поддержка NTP	Статическое указание адреса NTP-сервера Динамическое получение адреса NTP-сервера по DHCP
Ограничение сетевого доступа	Сетевой экран Фильтр MAC
Маршрутизация	Статическая маршрутизация Назначение правил маршрутизации по DHCP (Option 33, 121, 249)
Сетевое обнаружение	LLDP, LLDP MED
Управление и мониторинг
Ключевые особенности	Ограничение доступа по сетевым интерфейсам Гибкая настройка доступа к элементам меню на дисплее устройства Двуязычный интерфейс
Интерфейсы	Web-интерфейс SSH Telnet Меню на дисплее устройства
Вывод отладочной информации	Syslog Telnet File
Загрузка/обновление ПО и конфигурации	Автообновление по расписанию Периодическое автообновление

Конструктивное исполнение

IP-телефон VP-15(P) выполнен в пластиковом корпусе с размерами 205 × 86 × 210 мм.

Верхняя панель устройства. Индикация

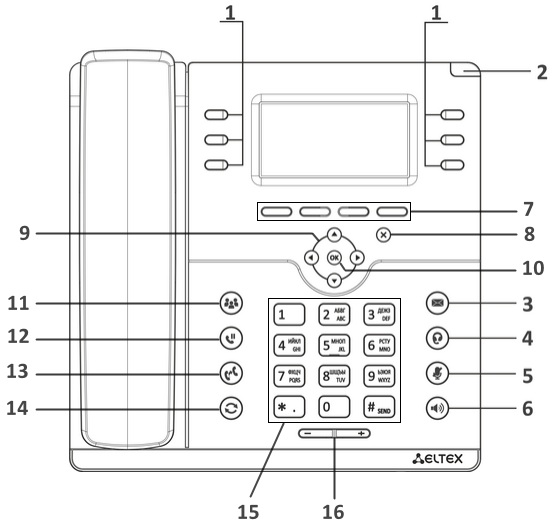

Внешний вид верхней панели устройства VP-15(P) приведен на рисунке ниже.

На верхней панели устройства VP-15(P) расположены следующие световые индикаторы:

Элемент верхней панели	Описание	Состояние индикатора	Состояние устройства
1	Индикаторы программируемых клавиш.	Зависит от конфигурации.
2	Системный индикатор.	Зависит от конфигурации.
3	Индикатор наличия новых сообщений.	Мигает зеленым	Есть непрочитанные сообщения или новые голосовые сообщения.
3	Индикатор наличия новых сообщений.	Не горит	Нет новых сообщений.
4	Индикатор включенной гарнитуры.	Горит зеленым	Активирована гарнитура.
4	Индикатор включенной гарнитуры.	Не горит	Гарнитура не активирована.
5	Индикатор отключенного микрофона.	Горит зеленым	Активирован режим mute для текущего разговора.
5	Индикатор отключенного микрофона.	Не горит	Режим mute не активирован.
6	Индикатор громкой связи.	Горит зеленым	Активирована громкая связь.
6	Индикатор громкой связи.	Не горит	Громкая связь не активирована.

Также на панели расположены следующие органы управления:

Элемент передней панели		Описание
7		Контекстно-зависимые клавиши
8		Отмена действия
9		Навигация
10		Подтверждение действия
11		Сбор конференции
12		Постановка/снятие вызова с удержания
13		Трансфер (перевод) вызова
14		Повторный вызов последнего набранного номера
15		Кнопки ввода
16		Клавиши регулировки громкости

Задняя панель устройства

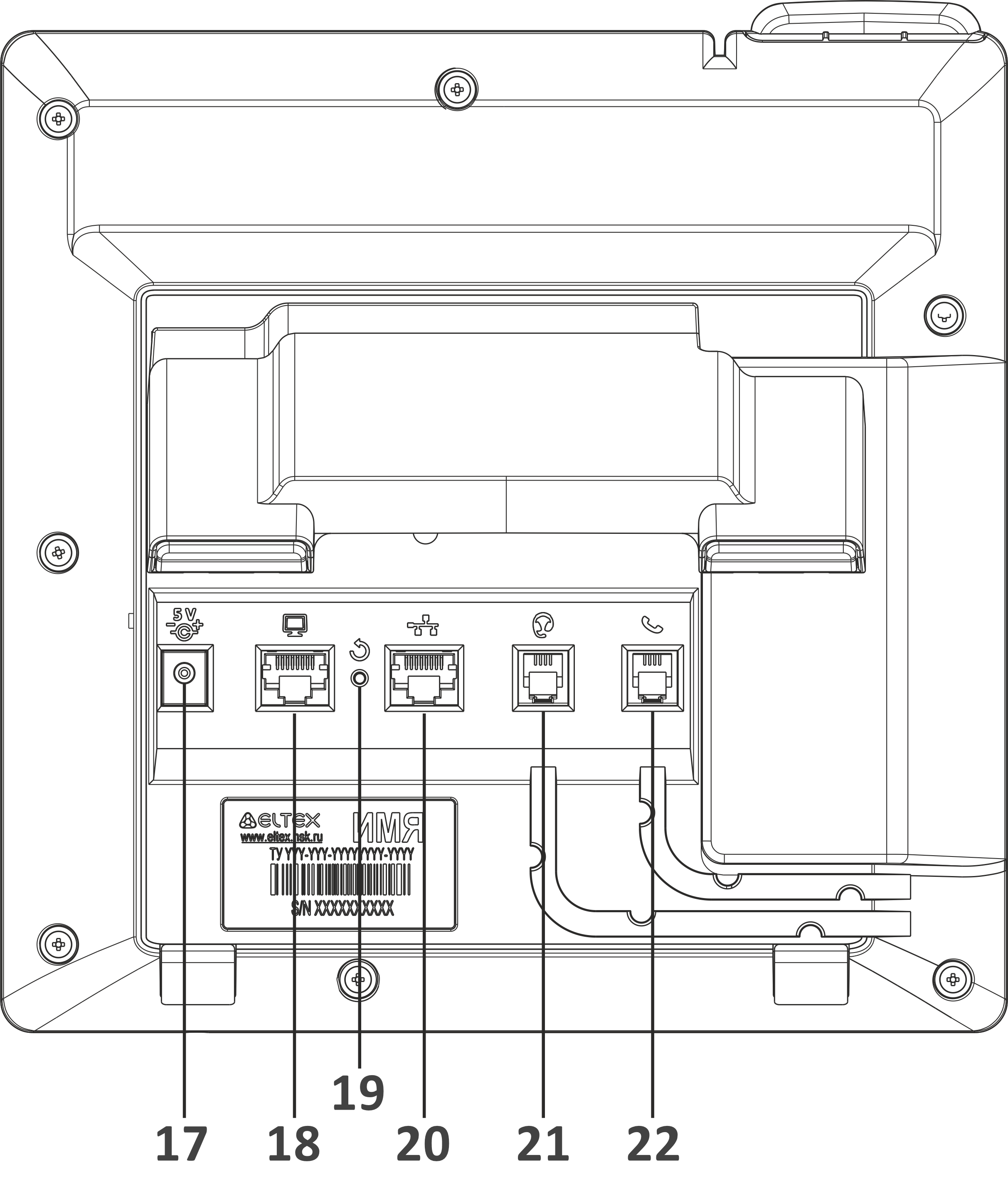

Внешний вид задней панели VP-15(P) приведен на рисунке ниже.

Элемент задней панели		Описание
17	DC	Разъем для подключения адаптера питания 5 В, 2 A.
18	PC	Порт 10/100BASE-T Ethernet (разъем RJ-45) для подключения ПК.
19	Reset	Кнопка для перезапуска устройства.
20	LAN	Порт 10/100BASE-T Ethernet (разъем RJ-45) для подключения к локальной сети.
21	Гарнитура	Порт RJ-9 для подключения гарнитуры.
22	Трубка	Порт RJ-9 для подключения трубки.

Индикация состояния на дисплее

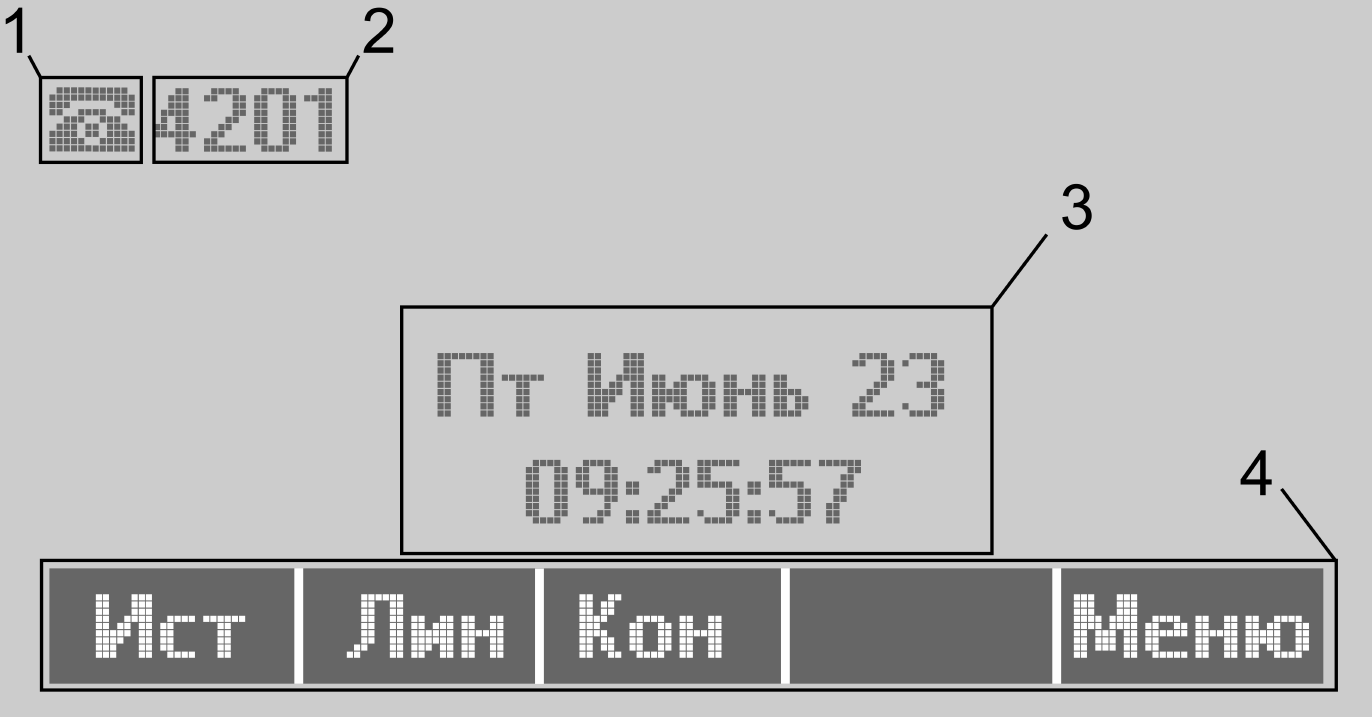

№	Описание
1	Индикатор звукового интерфейса: — телефонная трубка поднята; — телефонная трубка положена; — спикерфон активирован.
2	Текущая дата и время.
3	Имена включенных аккаунтов, а при отсутствии имен — телефонный номер (аккаунт по умолчанию помечен закрашенным левым нижним углом).
4	Разделы, к которым осуществляется переход при нажатии софт-клавиш.

Заставка на дисплее в режиме ожидания

Начиная с версии 2.7.8 добавлена заставка на дисплей устройства в режиме ожидания. По умолчанию заставка включена и появляется спустя 3 часа при отсутствии активности пользователя.

Настроить параметры заставки можно:

в экранном меню телефона:
Меню → 3. Настройки → 1. Телефон → 3. Экран → 2. Заставка.
в web-интерфейсе:
Пользовательский интерфейс → Заставка

В данном разделе пользователь может отключить заставку и настроить тайм-аут её появления.

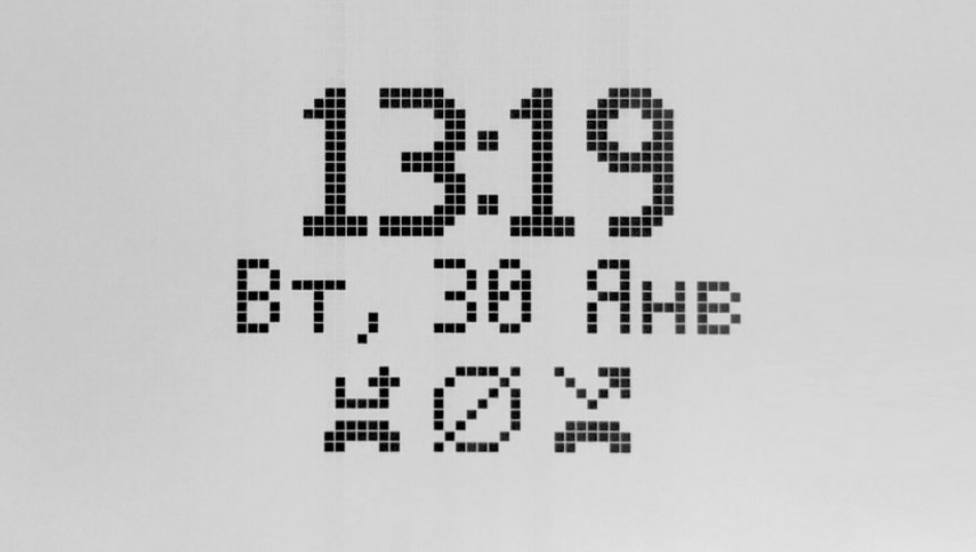

Заставка представляет собой изображение текущих времени и даты, которое перемещается каждые 60 секунд по периметру дисплея. Также на заставке будут отображаться иконки переадресации (если включено), DND (если включено) и пропущенных вызовов (если имеются пропущенные), как показано на изображении ниже.
