Подсказки, примечания и предупреждения

Подсказки содержат советы по использованию и настройке устройства.

Примечания содержат важную информацию или рекомендации по использованию и настройке устройства.

Предупреждения информируют пользователя о ситуациях, которые могут нанести вред устройству или человеку, привести к некорректной работе устройства или потере данных.

Назначение

Для возможности предоставления VoIP-услуг абонентам сети разработаны IP-телефоны серии VP. Устройства ориентированы на домашних пользователей и небольшие офисы, а также подойдут для организаций с высокими требованиями к качеству передаваемой голосовой информации, надежности и удобству использования.

VP-17P — IP-телефон, предназначенный для предоставления голосовых услуг и подключения персонального компьютера в IP-сеть по одному кабелю. Устройство обладает передовым функционалом, имеет поддержку технологии PoE, высокое качество и универсальный дизайн.

В настоящем руководстве по эксплуатации изложены назначение, основные технические характеристики, правила конфигурирования, мониторинга и смены программного обеспечения
IP-телефона VP-17P.

Структура и принцип работы

IP-телефон VP-17P состоит из следующих компонентов:

процессор;
flash-память 256 MБ;
оперативная память SDRAM 512 МБ;
звуковой кодек;
гигабитный коммутатор, аппаратное ускорение трафика L2/L3/L4;
1 порт LAN: RJ-45 10/100/1000BASE-T;
1 порт PC: RJ-45 10/100/1000BASE-T;
1 порт Handset: RJ-9 (4P4C) для подключения трубки;
1 порт Headset: RJ-9 (4P4C) для подключения гарнитуры;
жидкокристаллический дисплей с разрешением 128 × 64 пикселей;
полноценная цифровая клавиатура с дополнительными функциональными клавишами.

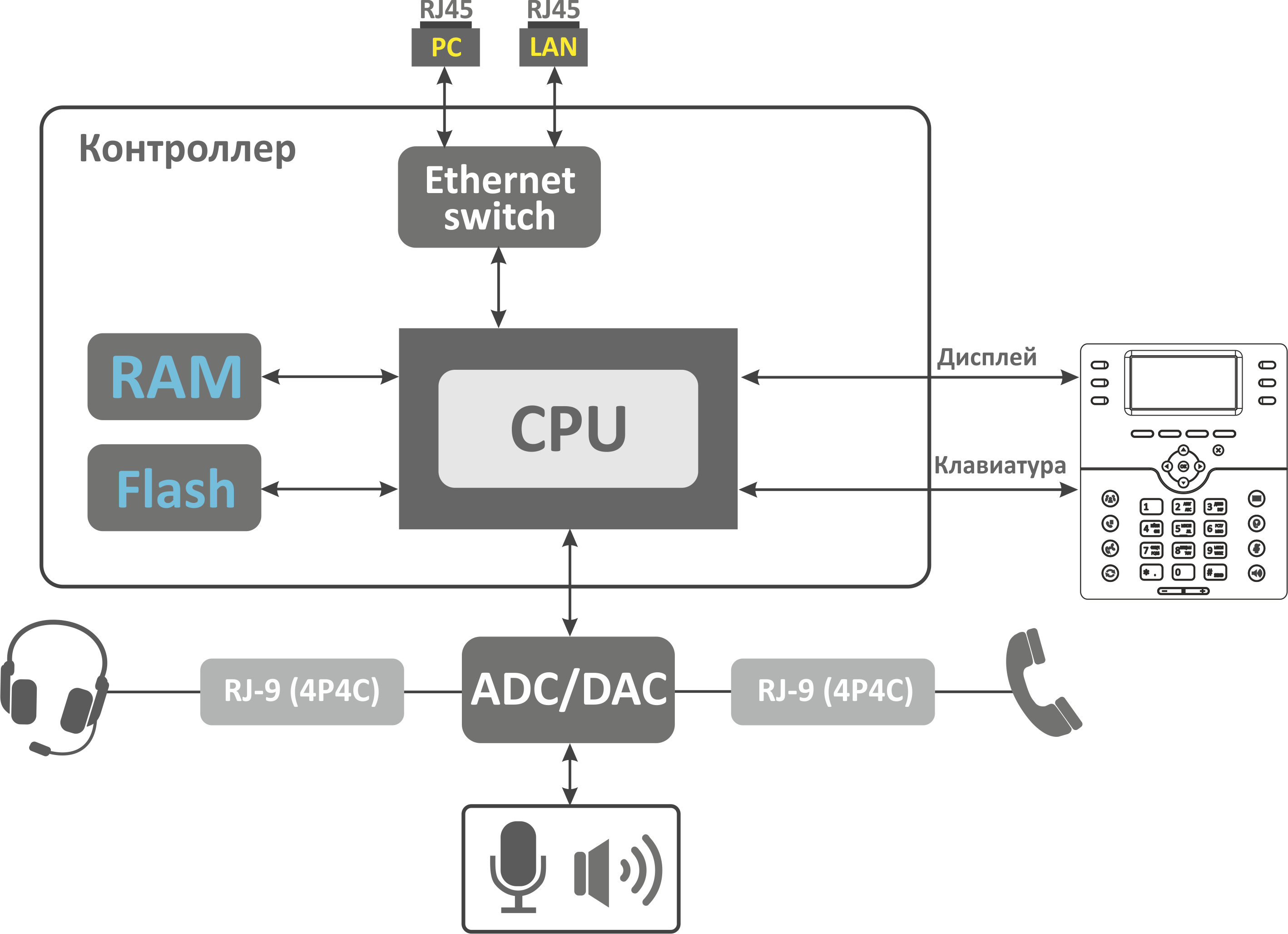

Структурная схема устройства приведена на рисунке ниже.

Устройство работает под управлением операционной системы Linux. Основные функции управления сосредоточены в процессоре, который осуществляет маршрутизацию IP-пакетов и обеспечивает работу IP-телефонии.

Характеристики устройства

Общие параметры
Питание	адаптер питания 220 В AC/5 В DC, 2 А (опционально) питание по Ethernet-кабелю PoE IEEE 802.3af (класс мощности 2)
Максимальная потребляемая мощность в рабочем режиме	4 Вт (максимальный потребляемый ток 0,8 А)
Рабочий диапазон температур	от 0 до +40 °С
Относительная влажность при температуре 25°С	до 80 %
Габариты (Ш × В × Г)	205 × 210 × 86 мм
Масса	0,83 кг
Срок службы	не менее 5 лет
Доступные интерфейсы	LAN: 1 порт Ethernet RJ-45 10/100/1000BASE-T PC: 1 порт Ethernet RJ-45 10/100/1000BASE-T Handset: 1 разъем RJ-9 (4P4C) для подключения трубки Headset: 1 разъем RJ-9 (4P4C) для подключения гарнитуры
Параметры LAN-интерфейса Ethernet
Количество портов	1
Электрический разъем	RJ-45
Скорость передачи	10/100/1000 Мбит/с, автоопределение
Поддержка стандартов	BASE-T
Параметры PC-интерфейса Ethernet
Количество портов	1
Электрический разъем	RJ-45
Скорость передачи	10/100/1000 Мбит/с, автоопределение
Поддержка стандартов	BASE-T

Основные функциональные возможности устройства

Функциональные возможности VoIP
Поддерживаемые протоколы	SIP
Количество аккаунтов	4
Ключевые особенности	4 SIP-аккаунта с независимой настройкой Поддержка до 5 резервных SIP-серверов Гибкий план нумерации Работа без SIP-сервера Отображение номера и имени вызывающего абонента (CallerID) Отключение микрофона (Mute) Повторный набор номера (Redial) Индивидуальная настройка рингтонов на аккаунтах с возможностью загрузки собственных рингтонов История вызовов (Call History) Локальная телефонная книга на 1000 номеров (Local Phonebook) Телефонная книга LDAP (LDAP Remote Phonebook) Поддержка режима громкой связи Визуальное уведомление о получении нового голосового сообщения (MWI) Удаленная телефонная книга (Remote Phonebook) Отображение статуса наблюдаемого абонента (BLF)
Работа за NAT	Public IP
Обеспечение безопасности	SIP over TLS SRTP
Голосовые функции	Эхоподавление (AES) Детектор активности речи (VAD) Обнаружение и генерирование сигналов DTMF
Обнаружение и генерирование сигналов DTMF	Inband RFC2833 SIP INFO RFC 2833 + SIP INFO
Кодеки	G.711а G.711u G.722 G.723.1 G.726-24 G.726-32 G.729 OPUS iLBC
Функции ДВО	Удержание вызова — Call Hold Передача вызова — Call Transfer Уведомление о поступлении нового вызова — Call Waiting Переадресация по занятости — Call Forwarding Busy Переадресация по неответу — Call Forwarding No Response Безусловная переадресация — Call Forwarding Unconditional Не беспокоить — DND Совершение анонимных вызовов — CLIR Горячая/теплая линия — Hotline/Warmline Автоматический ответ на вызов Трехсторонняя конференция — 3-Way Conference Остановка набора по нажатию # Прием интерком-вызова Перехват вызова — Call Pickup Удаленное управление вызовом Удержание Mute
Сетевые функциональные возможности
Ключевые особенности	Возможность разделения трафика voip и pc-data по разным VLAN
Протоколы	Static IP DHCP
Поддержка DHCP-опций	1 — Subnet Mask 2 — Time Offset 3 — Router 6 — Domain Name Server 12 — Host Name 15 — Domain Name 33 — Static Route 42 — Network Time Protocol Servers 43 — Vendor-Specific Information 66 — TFTP ServerName 67 — Bootfile name 120 — SIP Servers 121 — Classless Static Route 132 — VLAN ID 133 — Priority of VLAN 249 — Private/Classless Static Route (Microsoft)
Поддержка механизмов качества обслуживания QoS	DSCP 802.1P
Поддержка DNS	Cтатически настроенные адреса DNS-серверов Динамическое получение адресов DNS-серверов по DHCP
Поддержка NTP	Статическое указание адресов основного и резервного NTP-серверов Динамическое получение адреса NTP-сервера по DHCP
Маршрутизация	Назначение правил маршрутизации по DHCP (Option 33, 121, 249) Статическая маршрутизация
Сетевое обнаружение	LLDP-MED
Управление и мониторинг
Ключевые особенности	Гибкая настройка доступа к элементам меню на дисплее устройства Двуязычный интерфейс
Интерфейсы	Web-интерфейс SSH Telnet Меню на дисплее устройства TR-069
Вывод отладочной информации	Console Syslog Syslog and File File
Загрузка/обновление ПО, конфигурации и сертификатов	Автообновление по расписанию Периодическое автообновление Централизованное обновление через ACS-сервер (TR-069)

Конструктивное исполнение

IP-телефон VP-17P выполнен в пластиковом корпусе с размерами 205 × 210 × 86 мм.

Передняя панель устройства. Индикация

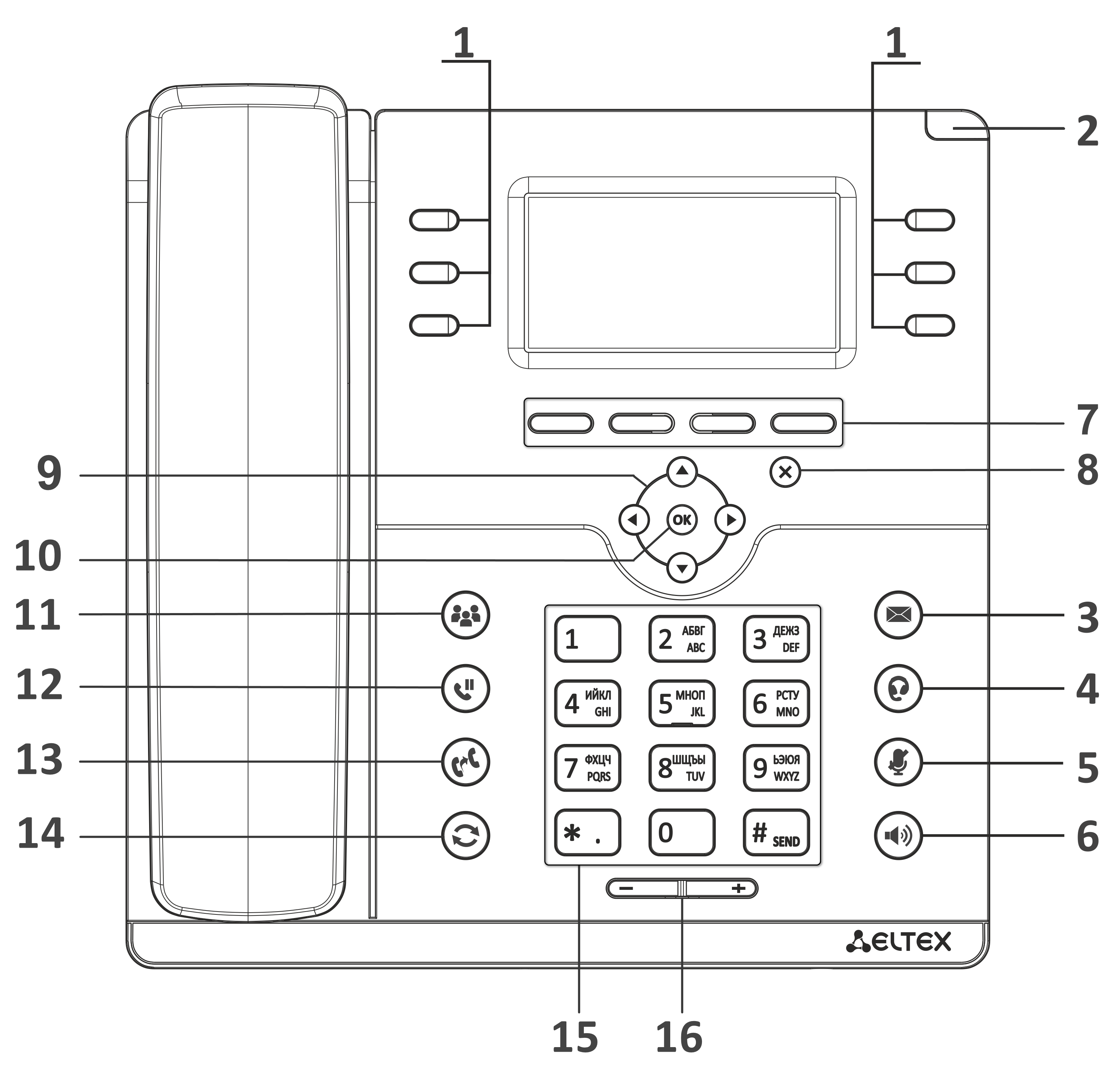

Внешний вид верхней панели устройства VP-17P приведен на рисунке ниже.

На передней панели устройства VP-17P расположены следующие световые индикаторы:

Элемент передней панели	Описание	Состояние индикатора	Состояние устройства
1	Индикаторы программируемых клавиш	Зависит от конфигурации
2	Системный индикатор	Зависит от конфигурации
3	Индикатор наличия новых сообщений	Мигает зеленым	Есть непрочитанные сообщения
3	Индикатор наличия новых сообщений	Не горит	Нет новых сообщений
4	Индикатор включенной гарнитуры	Горит зеленым	Активирована гарнитура
4	Индикатор включенной гарнитуры	Не горит	Гарнитура не активирована
5	Индикатор отключенного микрофона	Горит зеленым	Активирован режим mute для текущего разговора
5	Индикатор отключенного микрофона	Не горит	Режим mute не активирован
6	Индикатор громкой связи	Горит зеленым	Активирована громкая связь
6	Индикатор громкой связи	Не горит	Громкая связь не активирована

Также на панели расположены следующие органы управления:

Элемент передней панели		Описание
7		Контекстно-зависимые клавиши F1-F4
8		Отмена действия

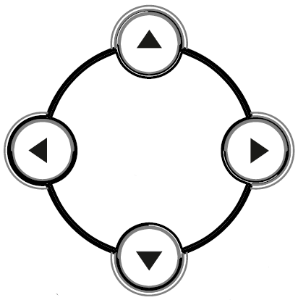

9		Навигация

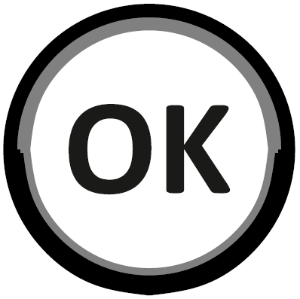

10		Подтверждение действия
11		Сбор конференции
12		Постановка/снятие вызова с удержания
13		Трансфер (перевод) вызова
14		Повторный вызов последнего набранного номера

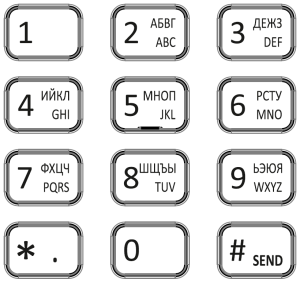

15		Кнопки ввода
16		Клавиши регулировки громкости

Задняя панель устройства

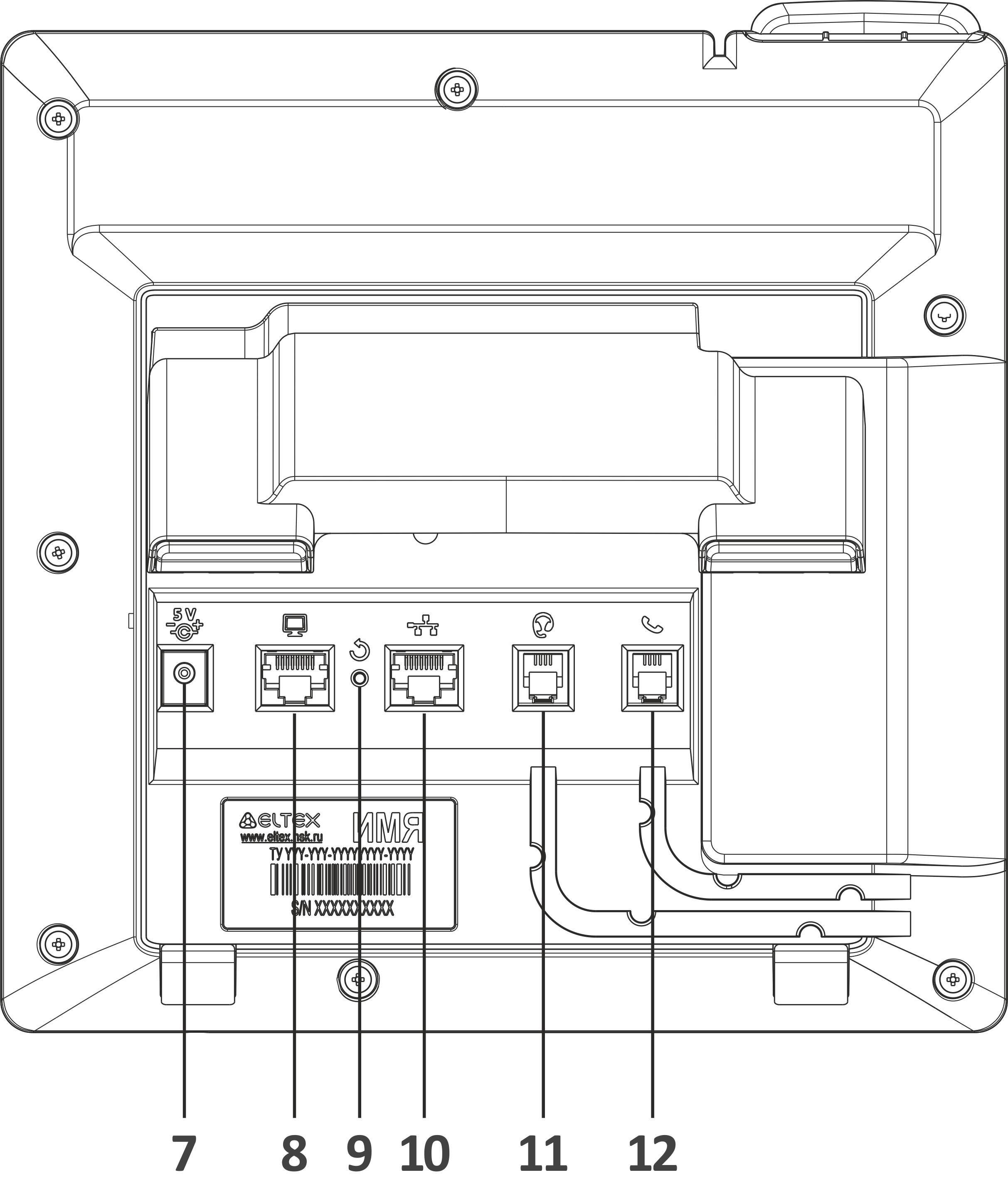

Внешний вид задней панели VP-17P приведен на рисунке ниже.

Элемент задней панели		Описание
7	DC	Разъем для подключения адаптера питания 5 В 2 A.
8	PC	Порт 10/100/1000BASE-T Ethernet (разъем RJ-45) для подключения ПК.
9	Reset	Кнопка для перезапуска устройства.
10	LAN	Порт 10/100/1000BASE-T Ethernet (разъем RJ-45) для подключения к локальной сети.
11	Гарнитура	Порт RJ-9 для подключения гарнитуры.
12	Трубка	Порт RJ-9 для подключения трубки.

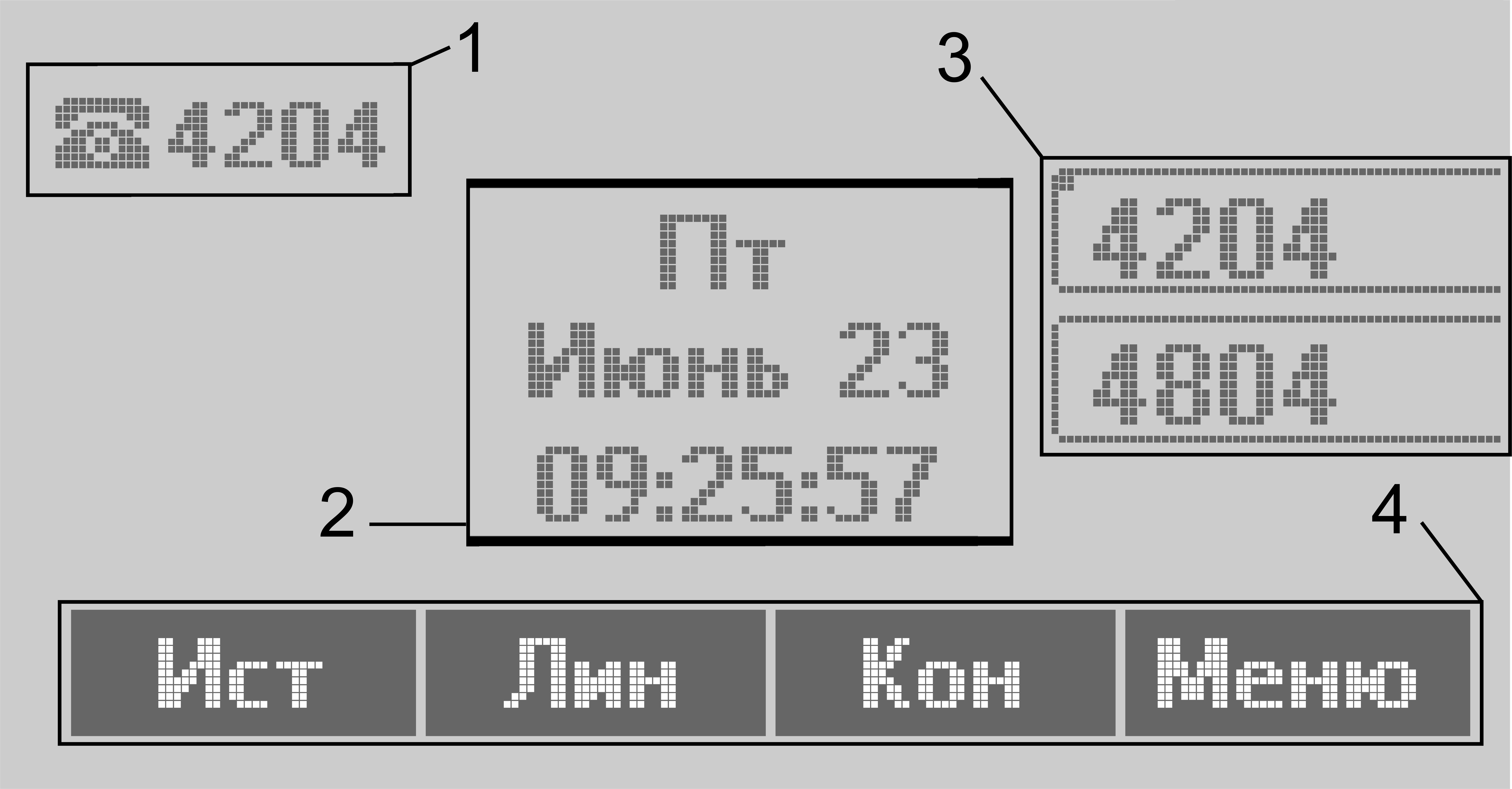

Индикация состояния на дисплее

№	Описание
1	Индикатор звукового интерфейса: — телефонная трубка поднята; — телефонная трубка положена; — спикерфон активирован.
2	Текущие дата и время.
3	Имена включенных аккаунтов, а при отсутствии имен — телефонный номер (аккаунт по умолчанию помечен закрашенным левым верхним углом).
4	Разделы, к которым осуществляется переход при нажатии софт-клавиш.

Заставка на дисплее в режиме ожидания

Начиная с версии 1.3.1 добавлена заставка на дисплей устройства в режиме ожидания. По умолчанию заставка включена и появляется спустя 3 часа при отсутствии активности пользователя.

Для того, чтобы настроить параметры заставки, необходимо перейти в экранном меню телефона:

Меню → 3. Настройки → 1. Телефон → 3. Экран → 2. Заставка

В web-интерфейсе:

Пользовательский интерфейс → Заставка

В данных разделах пользователь может отключить заставку по умолчанию и настроить тайм-аут включения заставки.

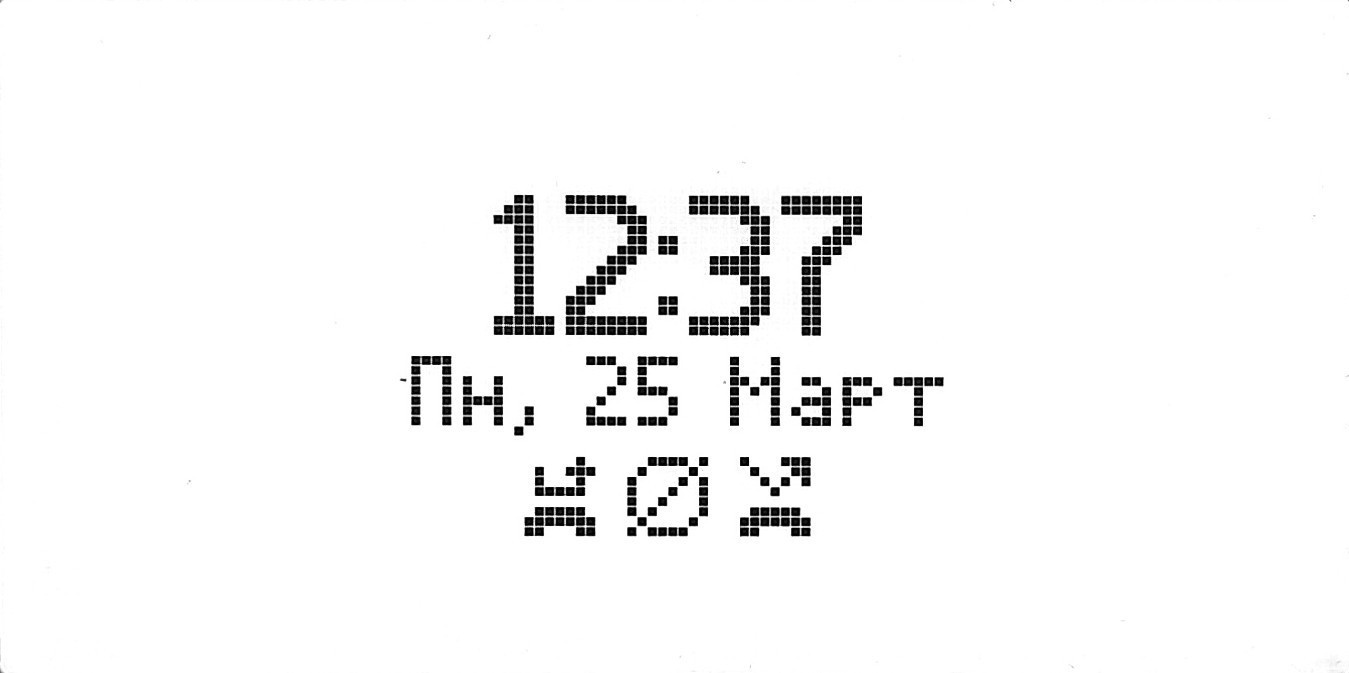

Заставка представляет собой изображение текущих времени и даты, которое перемещается каждые 60 секунд по периметру дисплея. Дополнительно на заставке будут отображаться иконки переадресации и DND (при условии, что услуги включены), а также иконка пропущенных вызовов (если таковые имеются), как показано на изображении ниже.
