1. Общее описание работы BRAS.

Функционала BRAS в схеме включения L3 поддерживается сервисными маршрутизаторами Элтекс ESR-100/200/1000/1200/1500/1700. Данный функционал позволяет предоставить возможность идентификации пользователей Wi-Fi, подключающихся к точкам доступа производства различных производителей. В общем виде от BRAS требуются следующие функции:

• При приеме пользовательского трафика нужно понять, авторизован этот пользователь WiFi в системе или нет;
• Если пользователь WiFi авторизован, то пустить его в Интернет. Если не авторизован, то перенаправить его на Портал авторизации, где он должен подтвердить свою личность (с помощью SMS, звонка или учетной записи ЕСИА);
• После того, как пользователь WiFi авторизовался на Портале, BRAS должен узнать об этом, применив к трафику пользователя WiFi различные политики доступа;
• В процессе обработки трафика пользователей WiFi BRAS должен считать и пересылать статистику вышестоящей системе для ее последующего анализа и хранения.

BRAS является исполнительным механизмом, применяющим определенные политики к трафику пользователей WiFi в соответствии с директивами, которые передаются ему от вышестоящей системы SoftWLC, в которой как раз принимаются решения на основании данных, передаваемых BRAS. В составе SoftWLC с BRAS взаимодействуют и пересылают ему директивы по работе с пользователями WiFi модуль Eltex-PCRF.

1.1 Идентификация элементов системы.

Для того, чтобы различать пользователей WiFi между собой, ESR BRAS требуется идентификатор, который однозначно его идентифицирует. Этим идентификатором является MAC-адрес устройства пользователя WiFi, с которого он выполняет подключение. Поэтому необходимо, чтобы на BRAS попадал трафик, с MAC-заголовками пользовательского устройства. Для этого необходимо обеспечить между пользователем WiFi и BRAS L2-сеть, или пробросить трафик пользователей WiFi до BRAS внутри VPN через L3-инфраструктуру оператора. Для организации такого VPN в сети клиента устанавливается маршрутизатор ESR-10/20/100/200, который поднимает GRE-туннели до ESR-100/200/1000/1200/1500/1700, работающих в режиме Wireless-Controller (подробнее о данном режиме можно прочитать в Настройка ESR при подключении ТД через L3 сеть доступа (схема WiFi L3) и Настройка ESR в режиме wireless-controller с резервированием роутера "последней мили"). Точки доступа Eltex так же могут строить GRE-туннели, что делает возможным их подключение к BRAS через L3-инфраструктуру оператора без дополнительной установки ESR-10/20/100/200. Ниже, на рис. 1.1.1 приведена принципиальная схема включения:

Рис. 1.1.1.

Роли ESR:

• ESR BRAS, который выполняет функции терминирования GRE туннелей и функции BRAS - далее он будет называться "ESR BRAS L3".
• ESR, который устанавливается у клиента, и который осуществляет функцию устройства, которое будет производить инкапсуляцию трафика от клиентских ТД в GRE и передавать его для дальнейшей обработки на ESR BRAS L3 - далее такой ESR будем называть "ESR Client".

Ниже, в таблице 1.1.1 приведены типы ESR и возможные выполняемые ими роли:

Таблица 1.1.1.

Так же далее будет применяться терминология:

1. Оператор связи, оказывающий услуги авторизации WiFi и доступа в сеть Интернет: "Оператор"или "ISP".
2. Заказчик услуги, которому требуется авторизация WiFi, с которым оператор связи заключает договор - "Клиент".
3. ТД сторонних производителей: "Generic AP".
4. Клиент, подключающийся к WiFi с помощью различных устройств: "Пользователь WiFi" или "Пользователь".
5. Схема включения generic AP через инфраструктуру L3 оператора с использованием ESR Client для инкапсуляции трафика клиента в GRE: "Интероперабельность", или сокращено "Interop".

1.2. Идентификация  generic AP, к которым подключаются пользователи WiFi

Помимо авторизации пользователей WiFi на BRAS, необходимо также понимать, к какому SSID и к какой generic AP они подключаются. Для этого необходимо идентифицировать эти объекты.

Существует два способа идентификации с какой generic AP подключился пользователь WiFi:

1. Идентификация по влан.
2. Идентификация с ипользованием option 82.

Идентификация по влан

Каждому SSID каждой generic AP выделяется уникальный влан. Схема приведена ниже, на рис. 1.2.1 (для упрощения схемы не показан GRE-туннель управления).

Рис. 1.2.1.

Как видно из рис. 1.2.1, generic AP, к которой пользователь WiFi выполняет подключение, можно идентифицировать по влан, в которых его трафик приходит на ESR BRAS.

Преемуществами данной схемы является:

1) простота схемы включения при небольшом числе generic AP;

2) возможность использования неуправляемого коммутатора для подключения generic AP.

Также данная схема имеет свои недостатки:

1) плохие возможности масштабирования - для каждой вновь подключаемой generic AP надо выделять новый влан, на рисунке для 2 SSID на трех generic AP потребовалось выделить 6 влан. При большом числе ТД данный способ становиться сложно администрируемым. Так же существует ограничение со стороны комплекса SoftWLC, которое не позволяет использовать более 20 различных влан, пропускаемых внутри GRE-туннеля от одного ESR-client.

Идентификация по option 82

В данном случае ESR BRAS производит обогащение аккаунтинга пользователей WiFi информацией, получаемой из option82, добавляемой в их DHCP запросы. Предполагается, что для каждого уникального SSID будет выделен один влан, который будет использоваться на всех generic AP. На коммутаторе, к которому подключены generic AP включается функционал добавления option 82 в DHCP-запросы (DHCP snooping). Таким образом, DHCP запросы пользователей WiFi будут содержать в себе option 82 c информацией порт/влан и идентификатор коммутатора, к которому подключена generic AP.  Это позволяет однозначно идентифицировать generic AP и SSID, к которому выполнено подключение. На BRAS включается функционал обогащения radius трафика информацией из option 82, полученной из DHCP-запросов пользователей (функционал поддержан с версии ПО 1.11.2 ESR). Обогащение radius трафика выполняется в формате, определенном в RFC4679. Схема приведена ниже, на рис. 1.2.2.

Рис. 1.2.2.

Преимуществом данной схемы является:

1) простота масштабирования при подключении новых generic AP, т.к. для каждого SSID выделен свой влан, который будет одинаковым для всех вновь подключаемых generic AP.

Недостостатком данной схемы выступает:

1) необходимость включения всех generic AP в управляемый коммутор, поддерживающий функционал "DHCP snooping" и настройка соответствующего функционала на нем.

1.3 Взаимодействие элементов системы

Рассмотрим взаимодействие пользователя WiFi, genericAP, BRAS и SoftWLC (рис 1.3.1). На данном рисунке приведена диаграмма авторизации нового пользователя WiFi.

Рис. 1.3.1.

BRAS настроен таким образом, что бы пропускать без авторизации трафик DHCP (udp port 67,68) и DNS запросы (udp 53). Это необходимо для того, что бы пользователь мог получить адрес и выполнить HTTP-запрос (выполнение которого невозможно без возможности отрезолвить IP-адрес сайта, выполнив DNS-запрос).

1. Пользователь WiFi, подключаясь к generic AP, высылает DHCP-discover.
2. В зависимости от выбранного способа идентификации generic AP, к которой подключается пользователь, на коммутаторе, к которому подключена generic AP может быть включено добавление option 82 - информация о порте/влане/коммутаторе добавляется в DHCP запрос.
3. Далее запрос передается через через L2 сеть доступа до ESR client (в диаграмме не указан, т.к. его роль сводится к организации канала L2 до ESR BRAS L3), который выполняет инкапсуляцию пакета в GRE и отправляет на ESR BRAS L3. ESR BRAS L3,  парсит DHCP-запрос на наличие option 82 (при необходимости), сохраняет в памяти информацию о mac-адресе/option 82 (при наличии), и, выполняя функцию DHCP-relay, перенаправляет запрос на DHCP сервер, который выдает адрес пользователю WiFi на основании данных поля giaddr field. В качестве gateway указывается адрес ESR. После получения адреса, пользователь WiFi отправляет любой IP пакет на маршрутизатор, который в свою очередь создает новую «не авторизованную сессию». Происходит попытка авторизации пользователя WiFi по МАС адресу (так как пользователь новый – авторизация не проходит).
4. Весь трафик пользователя WiFi попадает под действие правил «дефолтного» сервиса, обычно в этом режиме заблокирована передача любого трафика кроме DHCP и DNS.
5. После того как пользователь WiFi откроет браузер, на ESR BRAS L3 придет HTTP запрос, в ответ на который будет отправлен HTTP 302 Redirect, с параметрами подключения к порталу. Браузер пользователя перенаправит свой запрос на Eltex-Portal и в ответ загрузится стартовая страница для прохождения авторизации. Выбор страницы осуществляется на основании параметра «Bridge-location»,указанному в конфигурации на bridge-интерфейсе ESR. По этому параметру, портал узнает имя страницы и наименование сервисного домена, принадлежащего данному интерфейсу.
6. Введя номер телефона, пользователь WiFi нажмет кнопку «получить пароль». Портал генерирует пароль и создает учетную запись в базе данных с логин/паролем и тарифным планом, с привязкой к сервисному домену. Через Notification GW (NGW) будет осуществлена отправка SMS сообщения с паролем на, указанный пользователем номер телефона.
7. Пользовать вводит полученный пароль на странице подтверждения портала, который отправляет введенные данные на PCRF, который в свою очередь вносит эти данные по пользователю в БД и отправляет команду Account-Loggon на ESR BRAS L3. Маршрутизатор, получив эту команду, выполняет повторную попытку авторизовать сессию пользователя WiFi, отправив запрос access-request. Т.к. теперь данные по пользователю есть в БД (логин/пароль/сервисный домен), - то его сессия проходит успешную авторизацию по radius протоколу на PCRF. В ответ PCRF возвращает список сервисов, которые должны быть назначены пользователю WiFi. Далее ESR BRAS L3 запрашивает атрибуты сервисов, которые содержат данные квот по времени/трафику, имя URL фильтров, применяет их для пользовательской сессии.  После чего пользователю WiFi открывается доступ в сеть Интернет, согласно полученным параметрам подключения.
8. Для трафика пользователя WiFi может выполняться фильтрация по URL, IP адресам.
9. Периодически ESR отправляет accounting пакеты с данными по статистике для сессии пользователя и назначенному сервису.
10. Если пользователь WiFi отключается от ТД, сессия пользователя удаляется на ESR BRAS L3 по истечению idle-timeout, отправляется accounting stop на PCRF, для того чтобы зафиксировать время работы клиента и количество переданного/полученного трафика.

При прохождении авторизации на портале, HTTP запросы пользователя WiFi проксируются в ESR BRAS L3 , при этом происходит замена source адреса (USER IP) пользователя на адрес ESR BRAS L3 (PROXY IP). Поэтому между ESR BRAS L3 и SoftWLC весь HTTP(S) трафик будет идти с IP адресом ESR BRS L3 а не пользователя. Весь остальной трафик будет идти с USER IP адресом.

Если в сервисе, назначенном пользователю WiFi после прохождения авторизации есть список URL фильтров - то весь HTTP(S) трафик пользователя WiFi проксируются на ESR BRAS L3, при этом происходит замена Source адреса (USER IP) пользователя на адрес ESR BRAS L3 (PROXY IP). Поэтому между ESR и NAT весь HTTP(S) трафик будет идти с IP адресом ESR BRAS L3 а не пользователя. Весь остальной трафик будет идти с USER IP  source-адресом. При прохождении через NAT, для трафика пользователя будет устанавливаться «Белый» IP адрес NAT.

Начиная с версии ПО ESR 1.11.2 и SOftWLC 1.18 поддержана работа BRAS в VRF. Главной особенностью использования BRAS в VRF является наличие дополнительного инстанса BRAS в VRF, который имеет свои настройки и возможность прослушивать входящие CoA-запросы для BRAS в VRF в дефолтном VRF. При этом для каждого инстанса BRAS будет использоваться свой выделенный CoA порт.

2. Сетевая архитектура

2.1 Общее описание

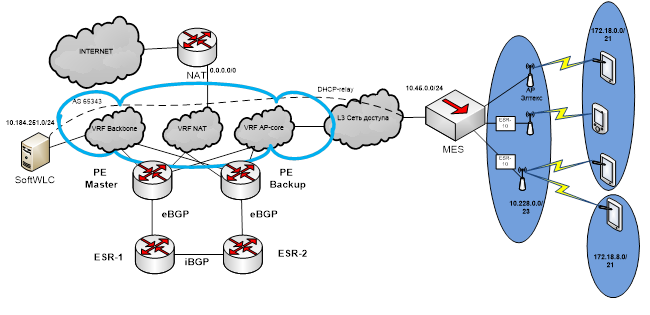

Общая схема включения приведена ниже, на рис 2.1.1. Используются два ESR BRAS L3, работающие в режиме резервирования Active/Standby. Каждый из них подключен к отдельному роутеру "последней мили" (PE). Каждый ESR BRAS L3 имеет 4 eBGP стыка с соответствующим PE с соответствующим VRF:

• VRF Backbone - используется для управления и взаимодействия между компонентами системы;
• VRF AP - используется для подключения ESR Client, в нем идет передача GRE-трафика до ESR BRAS L3;
• VRF NAT - предназначен для выхода трафика пользователей WiFi с сеть Интернет, из этого VRF приходит дефолтный маршрут;
• VRF DPI - предназначен для обеспечения стыка с недефолтным VRF ESR BRAS L3. Это позволяет получит дефолтный маршрут через роутер отличный от используемого для выхода в VRF NAT и направить трафик gjkmpjdftntktq другим маршрутом через оборудование DPI.

Для обеспечения работоспособности в случае отказа одной из PE используется стык iBGP между ESR BRAS L3. Так же в этом стыке осуществляется резервирование VRRP адресов терминации GRE и дефолтных шлюзов, используемых для адресов управления ESR client и подсети пользователей WiFi. Для недефолтного VRF используется отдельный стык iBGP в этом VRF.

Рис. 2.1.1.

2.2 Схема включения ESR BRAS L3 и план адресации

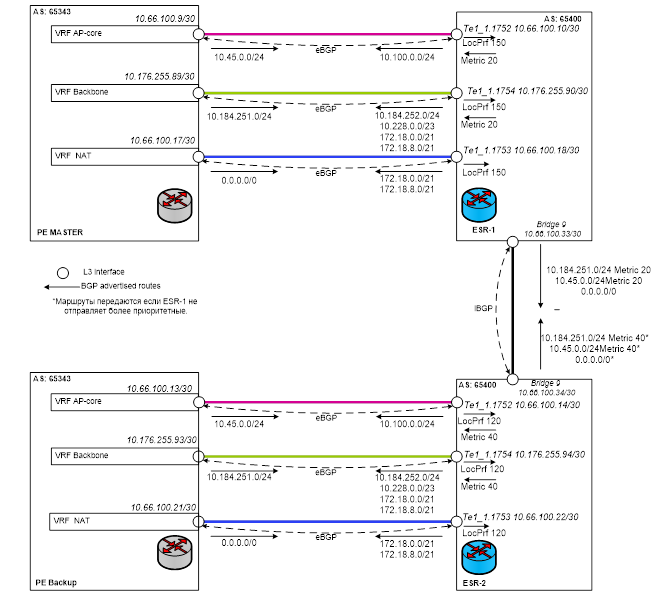

Рассмотрим схему включения ESR на примере, на рис. 2.2.1:

Рис. 2.2.1.

Таблица используемой адресации, назначение приведены ниже в таблице 2.2.1:

Таблица 2.2.1.

1. Выход в сеть Интернет в дефолтном VRF осуществляется в через стыки с VRF NAT.

2. Доступ к сети управления, в которой находятся комплекс SoftWLC и DHCP-сервер осуществляется через стыки с VRF backbone. Управление ESR осуществляется через адреса, настроенные на bridge 3.

3. ESR client получают первичный IP в VRF AP и использует его в качестве локального адреса для GRE-туннелей. Взаимодействие с данным VRF осуществляется через стыки с VRF AP.

4. Выход в сеть Интернет для пользователей WiFi, которые проходят авторизацию в VRF dpi и получают адрес из адресного пространства bridge 12, осуществляется через стык с VRF DPI.

5. Получение адреса по DHCP и редирект на портал для пользователей WiFi VRF dpi осуществляется через стык с VRF backbone в дефолтном VRF. Для обеспечения IP-связности между VRF используются lt-туннели, через которые осуществляется маршрутизация данного трафика.

3. Особенности настройки BRAS в VRF

Настройка BRAS в VRF имеет следующие особенности:

1. Для каждого VRF на ESR настраивается свой экземпляр BRAS.
2. Каждый экземпляр BRAS использует одни и теже настройки взаимодействия с RADIUS-сервером, данное взаимодействие осуществляется из дефолтного VRF.
3. Для каждого инстанса BRAS конфигурируется отдельная настройка das-server в дефолтном VRF, что бы RADIUS-сервер при выполнении CoA-запросов мог различать, к какому экзепляру BRAS он обращается.

В качестве RADIUS-сервера, с которым BRAS осуществляет непосредственное взаимодействие, используется сервис Eltex-PCRF комплекса SoftWLC. Eltex-PCRF использует следующие дефолтные порты порты:

• UDP:31812 - для получения запросов авторизации (access-request)
• UDP:31813 - для получения запросов аккаунтинга (accounting-request)
• UDP:3799 - для отправки CoA запросов к BRAS (CoA-request) в дефолтном VRF

Для взаимодействия с экземпляром BRAS в недефолтном VRF необходимо выбрать имя VRF, CoA порт отличный от того, что используется в дефолтном VRF. Выбираем:

• UDP:30799 - для отправки CoA запросов к BRAS в VRF dpi

Приведем VRF, CoA-порт, используемый ESR в виде таблицы 3.1 ниже:

Таблица 3.1.

Как видим из приведенной выше информации, предполагается, что на всех ESR будут использоваться одинаковые настройки VRF и соответствующие им das-server/secret.

4. Настройка ESR BRAS L3.

4.1. Общие настройки ESR BRAS L3.

Для возможности настройки ESR BRAS в схеме L3 необходима лицензия BRAS-WiFi. Проверяем и устанавливаем её на ESR(для получения лицензии необходимо обратится в коммерческий отдел предприятия Элтекс).

esr# show licence
Licence information
-------------------
Name:    eltex
Version: 1.0
Type:    ESR-1000
S/N:     NP01000415
MAC:     A8:F9:4B:AA:34:99
Features:
 WIFI - Wi-Fi controller
 BRAS - Broadband Remote Access Server

Все команды конфигурации приведены для версии ПО ESR 1.11.2.

Выполняем настройку ip-адресов, BGP, wirelees-controller.

Схема включения ESR повторяет собой схему Настройка ESR в режиме wireless-controller с резервированием роутера "последней мили" и Настройка ESR при терминировании одного из саб-туннелей softgre в Bridge в другом VRF.  Ниже будет сразу приведена общая конфигурация ESR (без настроек BRAS) и с учетом настроек интерфейсов, которые нам понадобятся для взаимодействия в VRF, описанном в таблице 3.1.

#!/usr/bin/clish
#18
hostname Alfa

object-group network gre_termination
  ip prefix 192.168.200.48/28
exit
object-group network mgmt_AP
  ip prefix 198.18.128.0/21
  ip prefix 198.18.192.0/19
  ip prefix 100.64.0.56/30
  ip prefix 198.19.0.0/19
exit
object-group network clients_AP
  ip prefix 198.18.192.0/19
  ip prefix 198.18.128.0/21
exit
object-group network clients_dpi
  ip prefix 198.19.0.0/19
exit
object-group network SoftWLC
  ip prefix 100.123.0.0/24
exit

ip vrf dpi
  ip protocols bgp max-routes 250
exit

radius-server retransmit 2
radius-server host 100.123.0.2
  key ascii-text testing123
  timeout 5
  priority 20
  source-address 198.18.128.2
  auth-port 31812
  acct-port 31813
  dead-interval 10
exit
aaa radius-profile PCRF
  radius-server host 100.123.0.2
  exit
  das-server COA
  key ascii-text testing123
  port 3799
  clients object-group SoftWLC
exit
aaa das-profile COA
  das-server COA
exit

vlan 3
  force-up
exit
vlan 10
  force-up
exit
vlan 12
  force-up
exit
vlan 101
  force-up
exit
vlan 9,92
exit

security zone trusted
exit
security zone untrusted
exit
security zone gre
exit
security zone sidelink
exit
security zone user
exit
security zone trusted_dpi
  ip vrf forwarding dpi
exit
security zone untrusted_dp
  ip vrf forwarding dpi
exit
security zone sidelink_dpi
  ip vrf forwarding dpi
exit
security zone user_dpi
  ip vrf forwarding dpi
exit

route-map out_BGP_GRE
  rule 1
    match ip address object-group gre_termination
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
route-map out_BGP_AP
  rule 1
    match ip address object-group mgmt_AP
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
route-map out_BGP_NAT
  rule 1
    match ip address object-group clients_AP
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
route-map in_PREF
  rule 1
    action set local-preference 90
    action permit
  exit
exit
route-map out_BGP_DPI
  rule 1
    match ip address object-group clients_dpi
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
router bgp 64603
  neighbor 100.64.0.33
    remote-as 12389
    update-source 100.64.0.34
    address-family ipv4 unicast
      route-map out_BGP_GRE out
      enable
    exit
    enable
  exit
  neighbor 100.64.0.41
    remote-as 12389
    update-source 100.64.0.42
    address-family ipv4 unicast
      route-map out_BGP_AP out
      enable
    exit
    enable
  exit
  neighbor 100.64.0.49
    remote-as 12389
    update-source 100.64.0.50
    address-family ipv4 unicast
      route-map out_BGP_NAT out
      enable
    exit
    enable
  exit
  neighbor 100.64.0.58
    remote-as 64603
    update-source 100.64.0.57
    address-family ipv4 unicast
      route-map in_PREF in
      next-hop-self
      enable
    exit
    enable
  exit
  address-family ipv4 unicast
    redistribute connected
    redistribute static
  exit
  enable
  vrf dpi
    neighbor 100.64.0.73
      remote-as 12389
      update-source 100.64.0.74
      address-family ipv4 unicast
        route-map out_BGP_DPI out
        enable
      exit
      enable
    exit
    neighbor 100.64.0.98
      remote-as 64603
      update-source 100.64.0.97
      address-family ipv4 unicast
        route-map in_PREF in
        next-hop-self
        enable
      exit
      enable
    exit
    address-family ipv4 unicast
      redistribute connected
    exit
    enable
  exit
exit

tracking 1
  vrrp 3 not state master
  enable
exit

bridge 1
  description "GRE_termination"
  vlan 101
  security-zone gre
  ip address 192.168.200.51/28
  vrrp id 1
  vrrp ip 192.168.200.49/32
  vrrp ip 192.168.200.50/32 secondary
  vrrp priority 200
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  protected-ports local
  protected-ports exclude vlan
  ports vrrp filtering enable
  ports vrrp filtering exclude vlan
  enable
exit
bridge 3
  description "mgmt_AP"
  vlan 3
  security-zone trusted
  ip address 198.18.128.2/21
  ip helper-address 100.123.0.2
  ip helper-address 100.123.0.3
  ip helper-address vrrp-group 1
  vrrp id 3
  vrrp ip 198.18.128.1/32
  vrrp priority 200
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  ip tcp adjust-mss 1400
  protected-ports local
  protected-ports exclude vlan
  ports vrrp filtering enable
  ports vrrp filtering exclude vlan
  enable
exit
bridge 9
  description "SideLink"
  vlan 9
  security-zone sidelink
  ip address 100.64.0.57/30
  ip tcp adjust-mss 1400
  enable
exit
bridge 10
  description "data1_AP"
  vlan 10
  unknown-unicast-forwarding disable
  security-zone user
  ip address 198.18.192.2/19
  ip helper-address 100.123.0.2
  ip helper-address vrrp-group 1
  vrrp id 10
  vrrp ip 198.18.192.1/32
  vrrp priority 200
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  ip tcp adjust-mss 1400
  location data10
  protected-ports radius
  protected-ports exclude vlan
  enable
exit
bridge 12
  ip vrf forwarding dpi
  vlan 12
  unknown-unicast-forwarding disable
  security-zone user_dpi
  ip address 198.19.0.2/19
  ip helper-address 100.123.0.2
  ip helper-address vrrp-group 1
  vrrp id 12
  vrrp ip 198.19.0.1/32
  vrrp priority 200
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  ip tcp adjust-mss 1400
  location data12
  protected-ports radius
  protected-ports exclude vlan
  ports vrrp filtering enable
  ports vrrp filtering exclude vlan
  enable
exit
bridge 92
  ip vrf forwarding dpi
  description "SideLink for VRF dpi"
  vlan 92
  security-zone sidelink_dpi
  ip address 100.64.0.97/30
  ip tcp adjust-mss 1400
  enable
exit

interface gigabitethernet 1/0/1
  description "UpLink"
  mode hybrid
exit
interface gigabitethernet 1/0/1.206
  description "VRF_AP"
  security-zone gre
  ip address 100.64.0.34/30
exit
interface gigabitethernet 1/0/1.208
  description "VRF_BACKBONE"
  security-zone trusted
  ip address 100.64.0.42/30
  ip tcp adjust-mss 1400
exit
interface gigabitethernet 1/0/1.210
  description "VRF_NAT"
  security-zone untrusted
  ip address 100.64.0.50/30
  ip tcp adjust-mss 1400
exit
interface gigabitethernet 1/0/1.214
  ip vrf forwarding dpi
  description "br12_vrf"
  security-zone untrusted_dp
  ip address 100.64.0.74/30
  ip tcp adjust-mss 1400
exit
interface gigabitethernet 1/0/2
  description "SideLink"
  mode hybrid
  switchport general acceptable-frame-type tagged-only
  switchport general allowed vlan add 3,9-10,12,92,101 tagged
exit
tunnel lt 1
  peer lt 2
  security-zone trusted
  ip address 10.200.200.1/30
enable
exit
  tunnel lt 2
  peer lt 1
  ip vrf forwarding dpi
  security-zone trusted_dpi
  ip address 10.200.200.2/30
enable
exit
tunnel softgre 1
  description "mgmt"
  mode management
  local address 192.168.200.49
  default-profile
  enable
exit
  tunnel softgre 1.1
  bridge-group 3
  enable
exit
tunnel softgre 2
  description "data"
  mode data
  local address 192.168.200.50
  default-profile
  enable
exit

snmp-server
snmp-server system-shutdown
snmp-server community "public11" ro
snmp-server community "private1" rw

snmp-server host 100.123.0.2
 source-address 198.18l.128.2
exit

snmp-server enable traps config
snmp-server enable traps config commit
snmp-server enable traps config confirm
snmp-server enable traps environment
snmp-server enable traps environment pwrin
snmp-server enable traps environment pwrin-insert
snmp-server enable traps environment fan
snmp-server enable traps environment fan-speed-changed
snmp-server enable traps environment fan-speed-high
snmp-server enable traps environment memory-flash-critical-low
snmp-server enable traps environment memory-flash-low
snmp-server enable traps environment memory-ram-critical-low
snmp-server enable traps environment memory-ram-low
snmp-server enable traps environment cpu-load
snmp-server enable traps environment cpu-dp-critical-temp
snmp-server enable traps environment cpu-dp-overheat-temp
snmp-server enable traps environment cpu-dp-supercooling-temp
snmp-server enable traps environment cpu-mgmt-critical-temp
snmp-server enable traps environment cpu-mgmt-overheat-temp
snmp-server enable traps environment cpu-mgmt-supercooling-temp
snmp-server enable traps environment board-overheat-temp
snmp-server enable traps environment board-supercooling-temp
snmp-server enable traps environment sfp-overheat-temp
snmp-server enable traps environment sfp-supercooling-temp
snmp-server enable traps environment switch-overheat-temp
snmp-server enable traps environment switch-supercooling-temp
snmp-server enable traps wifi
snmp-server enable traps wifi wifi-tunnels-number-in-bridge-high
snmp-server enable traps wifi wifi-tunnels-operation
snmp-server enable traps file-operations
snmp-server enable traps file-operations successful
snmp-server enable traps file-operations failed
snmp-server enable traps file-operations canceled
snmp-server enable traps interfaces
snmp-server enable traps interfaces rx-utilization-high
snmp-server enable traps interfaces tx-utilization-high
snmp-server enable traps interfaces number-high
snmp-server enable traps screen
snmp-server enable traps screen dest-limit
snmp-server enable traps screen source-limit
snmp-server enable traps screen icmp-threshold
snmp-server enable traps screen udp-threshold
snmp-server enable traps screen syn-flood
snmp-server enable traps screen land
snmp-server enable traps screen winnuke
snmp-server enable traps screen icmp-frag
snmp-server enable traps screen udp-frag
snmp-server enable traps screen icmp-large
snmp-server enable traps screen syn-frag
snmp-server enable traps screen unknown-proto
snmp-server enable traps screen ip-frag
snmp-server enable traps screen port-scan
snmp-server enable traps screen ip-sweep
snmp-server enable traps screen syn-fin
snmp-server enable traps screen fin-no-ack
snmp-server enable traps screen no-flag
snmp-server enable traps screen spoofing
snmp-server enable traps screen reserved
snmp-server enable traps screen quench
snmp-server enable traps screen echo-request
snmp-server enable traps screen time-exceeded
snmp-server enable traps screen unreachable
snmp-server enable traps screen tcp-all-flags
snmp-server enable traps entity
snmp-server enable traps entity config-change
snmp-server enable traps entity-sensor
snmp-server enable traps entity-sensor threshold
snmp-server enable traps envmon
snmp-server enable traps envmon fan
snmp-server enable traps envmon shutdown
snmp-server enable traps envmon supply
snmp-server enable traps envmon temperature
snmp-server enable traps flash
snmp-server enable traps flash insertion
snmp-server enable traps flash removal
snmp-server enable traps snmp
snmp-server enable traps snmp authentication
snmp-server enable traps snmp coldstart
snmp-server enable traps snmp linkdown
snmp-server enable traps snmp linkup
snmp-server enable traps syslog

security passwords history 0

ip dhcp-relay

ip route vrf dpi 100.123.0.0/24 10.200.200.1
ip route 198.19.0.0/19 10.200.200.2

wireless-controller
  peer-address 100.64.0.58
  nas-ip-address 198.18.128.2
  vrrp-group 1
  data-tunnel configuration radius
  keepalive mode reactive
  aaa das-profile COA
  aaa radius-profile PCRF
  enable
exit
ip telnet server
ip ssh server

ntp enable
ntp server 100.123.0.2
exit

#!/usr/bin/clish
#18
hostname Beta

object-group network gre_termination
  ip prefix 192.168.200.48/28
exit
object-group network mgmt_AP
  ip prefix 198.18.128.0/21
  ip prefix 198.18.192.0/19
  ip prefix 100.64.0.56/30
  ip prefix 198.19.0.0/19
exit
object-group network clients_AP
  ip prefix 198.18.192.0/19
  ip prefix 198.18.128.0/21
exit
object-group network clients_dpi
  ip prefix 198.19.0.0/19
exit
object-group network SoftWLC
  ip prefix 100.123.0.0/24
exit

ip vrf dpi
  ip protocols bgp max-routes 250
exit

radius-server retransmit 2
radius-server host 100.123.0.2
  key ascii-text testing123
  timeout 11
  source-address 198.18.128.3
  auth-port 31812
  acct-port 31813
  retransmit 2
  dead-interval 10
exit
aaa radius-profile PCRF
  radius-server host 100.123.0.2
exit
das-server COA
  key ascii-text testing123
  port 3799
  clients object-group SoftWLC
exit
aaa das-profile COA
  das-server COA
exit

vlan 3
  force-up
exit
vlan 10
  force-up
exit
vlan 12
  force-up
exit
vlan 101
  force-up
exit
vlan 9,92
exit

security zone trusted
exit
security zone untrusted
exit
security zone gre
exit
security zone sidelink
exit
security zone user
exit
security zone trusted_dpi
  ip vrf forwarding dpi
exit
security zone untrusted_dp
  ip vrf forwarding dpi
exit
security zone sidelink_dpi
  ip vrf forwarding dpi
exit
security zone user_dpi
  ip vrf forwarding dpi
exit

route-map out_BGP_GRE
  rule 1
    match ip address object-group gre_termination
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
route-map out_BGP_AP
  rule 1
    match ip address object-group mgmt_AP
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
route-map out_BGP_NAT
  rule 1
    match ip address object-group clients_AP
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
route-map in_PREF
  rule 1
    action set local-preference 20
    action permit
  exit
exit
route-map out_BGP_DPI
  rule 1
    match ip address object-group clients_dpi
    action set as-path prepend 64603 track 1
    action set metric bgp 1000 track 1
    action permit
  exit
exit
router bgp 64603
  neighbor 100.64.0.37
    remote-as 12389
    update-source 100.64.0.38
    address-family ipv4 unicast
      route-map out_BGP_GRE out
      enable
    exit
    enable
  exit
  neighbor 100.64.0.45
    remote-as 12389
    update-source 100.64.0.46
    address-family ipv4 unicast
      route-map out_BGP_AP out
      enable
    exit
    enable
  exit
  neighbor 100.64.0.53
    remote-as 12389
    update-source 100.64.0.54
    address-family ipv4 unicast
      route-map out_BGP_NAT out
      enable
    exit
    enable
  exit
  neighbor 100.64.0.57
    remote-as 64603
    update-source 100.64.0.58
    address-family ipv4 unicast
      route-map in_PREF in
      next-hop-self
      enable
    exit
    enable
  exit
  address-family ipv4 unicast
    redistribute connected
    redistribute static
  exit
  enable
  vrf dpi
    neighbor 100.64.0.77
      remote-as 12389
      update-source 100.64.0.78
      address-family ipv4 unicast
        route-map out_BGP_DPI out
        enable
      exit
      enable
    exit
    neighbor 100.64.0.97
      remote-as 64603
      update-source 100.64.0.98
      address-family ipv4 unicast
        route-map in_PREF in
        next-hop-self
        enable
      exit
      enable
    exit
    address-family ipv4 unicast
      redistribute connected
    exit
    enable
  exit
exit

tracking 1
  vrrp 3 not state master
  enable
exit

bridge 1
  description "GRE_termination"
  vlan 101
  security-zone gre
  ip address 192.168.200.52/28
  vrrp id 1
  vrrp ip 192.168.200.49/32
  vrrp ip 192.168.200.50/32 secondary
  vrrp priority 190
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  enable
exit
bridge 3
  description "mgmt_AP"
  vlan 3
  security-zone trusted
  ip address 198.18.128.3/21
  ip helper-address 100.123.0.2
  ip helper-address vrrp-group 1
  vrrp id 3
  vrrp ip 198.18.128.1/32
  vrrp priority 190
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  ip tcp adjust-mss 1400
  protected-ports local
  protected-ports exclude vlan
  ports vrrp filtering enable
  ports vrrp filtering exclude vlan
  enable
exit
bridge 9
  description "SideLink"
  vlan 9
  security-zone sidelink
  ip address 100.64.0.58/30
  ip tcp adjust-mss 1400
  enable
exit
bridge 10
  description "data1_AP"
  vlan 10
  unknown-unicast-forwarding disable
  security-zone user
  ip address 198.18.192.3/19
  ip helper-address 100.123.0.2
  ip helper-address vrrp-group 1
  vrrp id 10
  vrrp ip 198.18.192.1/32
  vrrp priority 190
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  ip tcp adjust-mss 1400
  location data10
  protected-ports radius
  protected-ports exclude vlan
  ports vrrp filtering enable
  ports vrrp filtering exclude vlan
  enable
exit
bridge 12
  ip vrf forwarding dpi
  vlan 12
  unknown-unicast-forwarding disable
  security-zone user_dpi
  ip address 198.19.0.3/19
  ip helper-address 100.123.0.2
  ip helper-address vrrp-group 1
  vrrp id 12
  vrrp ip 198.19.0.1/32
  vrrp priority 190
  vrrp group 1
  vrrp preempt disable
  vrrp preempt delay 150
  vrrp timers garp delay 1
  vrrp timers garp repeat 10
  vrrp
  ip tcp adjust-mss 1400
  location data12
  protected-ports radius
  protected-ports exclude vlan
  ports vrrp filtering enable
  ports vrrp filtering exclude vlan
  enable
exit
bridge 92
  ip vrf forwarding dpi
  description "SideLink for VRF dpi"
  vlan 92
  security-zone sidelink_dpi
  ip address 100.64.0.98/30
  ip tcp adjust-mss 1400
  enable
exit

interface gigabitethernet 1/0/1
  mode hybrid
  switchport forbidden default-vlan
exit
interface gigabitethernet 1/0/1.207
  description "VRF_AP"
  security-zone gre
  ip address 100.64.0.38/30
exit
interface gigabitethernet 1/0/1.209
  description "VRF_BACKBONE"
  security-zone trusted
  ip address 100.64.0.46/30
  ip tcp adjust-mss 1400
exit
interface gigabitethernet 1/0/1.211
  description "VRF_NAT"
  security-zone untrusted
  ip address 100.64.0.54/30
  ip tcp adjust-mss 1400
exit
interface gigabitethernet 1/0/1.215
  ip vrf forwarding dpi
  description "dpi_vrf"
  security-zone untrusted_dp
  ip address 100.64.0.78/30
  ip tcp adjust-mss 1400
exit
interface gigabitethernet 1/0/2
  description "SideLink"
  mode hybrid
  switchport forbidden default-vlan
  switchport general acceptable-frame-type tagged-only
  switchport general allowed vlan add 3,9-10,12,92,101 tagged
exit
tunnel lt 1
  peer lt 2
  security-zone trusted
  ip address 10.200.200.5/30
  enable
exit
tunnel lt 2
  peer lt 1
  ip vrf forwarding dpi
  ip address 10.200.200.6/30
  enable
exit
tunnel softgre 1
  description "mgmt"
  mode management
  local address 192.168.200.49
  default-profile
  enable
exit
tunnel softgre 1.1
  bridge-group 3
  enable
exit
tunnel softgre 2
  description "data"
  mode data
  local address 192.168.200.50
  default-profile
  enable
exit

snmp-server
snmp-server community "public11" ro
snmp-server community "private1" rw

snmp-server host 100.123.0.2
  source-address 198.18.128.3
exit

snmp-server enable traps config
snmp-server enable traps config commit
snmp-server enable traps config confirm
snmp-server enable traps environment
snmp-server enable traps environment pwrin
snmp-server enable traps environment pwrin-insert
snmp-server enable traps environment fan
snmp-server enable traps environment fan-speed-changed
snmp-server enable traps environment fan-speed-high
snmp-server enable traps environment memory-flash-critical-low
snmp-server enable traps environment memory-flash-low
snmp-server enable traps environment memory-ram-critical-low
snmp-server enable traps environment memory-ram-low
snmp-server enable traps environment cpu-load
snmp-server enable traps environment cpu-dp-critical-temp
snmp-server enable traps environment cpu-dp-overheat-temp
snmp-server enable traps environment cpu-dp-supercooling-temp
snmp-server enable traps environment cpu-mgmt-critical-temp
snmp-server enable traps environment cpu-mgmt-overheat-temp
snmp-server enable traps environment cpu-mgmt-supercooling-temp
snmp-server enable traps environment board-overheat-temp
snmp-server enable traps environment board-supercooling-temp
snmp-server enable traps environment sfp-overheat-temp
snmp-server enable traps environment sfp-supercooling-temp
snmp-server enable traps environment switch-overheat-temp
snmp-server enable traps environment switch-supercooling-temp
snmp-server enable traps wifi
snmp-server enable traps wifi wifi-tunnels-number-in-bridge-high
snmp-server enable traps wifi wifi-tunnels-operation
snmp-server enable traps file-operations
snmp-server enable traps file-operations successful
snmp-server enable traps file-operations failed
snmp-server enable traps file-operations canceled
snmp-server enable traps interfaces
snmp-server enable traps interfaces rx-utilization-high
snmp-server enable traps interfaces tx-utilization-high
snmp-server enable traps interfaces number-high
snmp-server enable traps screen
snmp-server enable traps screen dest-limit
snmp-server enable traps screen source-limit
snmp-server enable traps screen icmp-threshold
snmp-server enable traps screen udp-threshold
snmp-server enable traps screen syn-flood
snmp-server enable traps screen land
snmp-server enable traps screen winnuke
snmp-server enable traps screen icmp-frag
snmp-server enable traps screen udp-frag
snmp-server enable traps screen icmp-large
snmp-server enable traps screen syn-frag
snmp-server enable traps screen unknown-proto
snmp-server enable traps screen ip-frag
snmp-server enable traps screen port-scan
snmp-server enable traps screen ip-sweep
snmp-server enable traps screen syn-fin
snmp-server enable traps screen fin-no-ack
snmp-server enable traps screen no-flag
snmp-server enable traps screen spoofing
snmp-server enable traps screen reserved
snmp-server enable traps screen quench
snmp-server enable traps screen echo-request
snmp-server enable traps screen time-exceeded
snmp-server enable traps screen unreachable
snmp-server enable traps screen tcp-all-flags
snmp-server enable traps entity
snmp-server enable traps entity config-change
snmp-server enable traps entity-sensor
snmp-server enable traps entity-sensor threshold
snmp-server enable traps envmon
snmp-server enable traps envmon fan
snmp-server enable traps envmon shutdown
snmp-server enable traps envmon supply
snmp-server enable traps envmon temperature
snmp-server enable traps flash
snmp-server enable traps flash insertion
snmp-server enable traps flash removal
snmp-server enable traps snmp
snmp-server enable traps snmp authentication
snmp-server enable traps snmp coldstart
snmp-server enable traps snmp linkdown
snmp-server enable traps snmp linkup
snmp-server enable traps syslog

security passwords history 0

ip dhcp-relay

ip route vrf dpi 100.123.0.0/24 10.200.200.5
ip route 198.19.0.0/19 10.200.200.6

wireless-controller
  peer-address 100.64.0.57
  nas-ip-address 198.18.128.3
  vrrp-group 1
  data-tunnel configuration radius
  aaa das-profile COA
  aaa radius-profile PCRF
  enable
exit
ip telnet server
ip ssh server

ntp enable
ntp server 100.123.0.2
exit

4.2. Настройка BRAS на ESR

Детально настройка BRAS описана в документе BRAS. L2 WiFi - руководство по настройке и быстрому запуску, поэтому ниже будет приведена конфигурация с необходимыми пояснениями для новых настроек.

Взаимодействие с RADIUS-сервером  и параметры das-server на ESR дефолтном VRF было настроено ранее в разделе 4.1, т.к. оно необходимо взаимодействия с комплексом SoftWLC при построение softGRE дата-туннелей.

Используя данные из таблицы 3.1 настроим das-server для взаимодействия с экземпляром BRAS в VRF dpi. Данная настройка будет одинакова на Alfa и Beta:

das-server COA_dpi
  key ascii-text testing123
  port 30799
  clients object-group SoftWLC
exit
aaa das-profile COA_dpi
  das-server COA_dpi
exit

Настраиваем access-list, которые будут использоваться сервисами BRAS. Данная настройка идентична на обоих ESR.

ip access-list extended WELCOME
  rule 1
    action permit
    match protocol tcp
    match destination-port 443
    enable
  exit
  rule 2
    action permit
    match protocol tcp
    match destination-port 8443
    enable
  exit
  rule 3
    action permit
    match protocol tcp
    match destination-port 80
    enable
  exit
  rule 4
    action permit
    match protocol tcp
    match destination-port 8080
    enable
  exit
exit

ip access-list extended INTERNET
  rule 1
    action permit
    enable
  exit
exit

ip access-list extended unauthUSER
  rule 1
    action permit
    match protocol udp
    match source-port 68
    match destination-port 67
    enable
  exit
  rule 2
    action permit
    match protocol udp
    match destination-port 53
    enable
  exit
exit

 Далее добавляем необходимые настройки BRAS на интерфейсе клиентов:

object-group network bras_users
  ip address-range 198.18.192.4-198.18.223.254
  ip address-range 198.19.0.4-198.19.31.254
exit

bridge 10
  service-subscriber-control object-group bras_users
  location data10
exit
bridge 12
  service-subscriber-control object-group bras_users
  location data12
exit

Затем выполняем настройку BRAS. Настройки идентичны на обоих ESR за исключением  nas-ip-address  и ip proxy source-address. Сначала будет указан адрес Alfa, в () будет указан адрес Beta.

subscriber-control filters-server-url http://100.123.0.2:7070/filters/file
subscriber-control
  aaa das-profile COA
  aaa sessions-radius-profile PCRF
  aaa services-radius-profile PCRF
  backup traffic-processing transparent
  nas-ip-address 198.18.128.2 (198.18.128.3)
  session mac-authentication
  bypass-traffic-acl unauthUSER
  vrrp-group 1
  default-service
    class-map unauthUSER
    filter-name remote gosuslugi
    filter-action permit
    default-action redirect http://100.123.0.2:8080/eltex_portal/
  exit
  enable
exit

Обратим внимание настройки:

1) vrrp-group 1 - для отслеживания BRAS состояние VRRP ESR.

2) backup traffic-processing transparent - данная настройка позволяет пропускать трафик через интерфейсы, на которых включена BRAS-авторизация в случае, если VRRP ESR находится в состоянии BACKUP. Требуется для корректной работы при прохждении трафика через "перемычку".

4.3. Настройка BRAS в недефолтном VRF

Для работы в недефолтном VRF настраивается дополнительный экземпляр BRAS, для работы в этом VRF командой:  "subscriber-control vrf <имя VRF>". В результате на каждом ESR будет настроено два экземпляра BRAS.

subscriber-control vrf dpi
  aaa das-profile COA_dpi
  aaa sessions-radius-profile PCRF
  aaa services-radius-profile PCRF
  backup traffic-processing transparent
  nas-ip-address 198.18.128.2 (198.18.128.3)
  session mac-authentication
  bypass-traffic-acl unauthUSER
  vrrp-group 1
  default-service
    class-map unauthUSER
    filter-name remote gosuslugi
    filter-action permit
    default-action redirect http://100.123.0.2:8080/eltex_portal/
  exit
  enable
exit

Обратим внимание, настройки экземпляра BRAS в VRF отличаются только использованием другой настройки aaa das-profile - указан профиль, который был настроен для взаимодействия с BRAS в VRF.

4.3. Настройка изучения option 82

При использовании option 82 для идентификации genericp AP, с которой подключаются пользователи WiFi для каждого экземпляра BRAS выполним настройку данного функционала.

subscriber-control peer-address 100.64.0.58
subscriber-control
  dhcp-option-82-include enable
exit
subscriber-control vrf dpi
  dhcp-option-82-include enable
exit

subscriber-control peer-address 100.64.0.57
subscriber-control
  dhcp-option-82-include enable
exit
subscriber-control vrf dpi
  dhcp-option-82-include enable
exit

Параметры настройки изучения option 82:

• subscriber-control peer-address <IP-адрес> - адрес соседнего роутера, с которым будет выполняться синхронизация изученных option 82
• dhcp-option-82-include enable - включает изучение option 82 из DHCP-пакетов пользователей WiFi
• dhcp-option-82-include lease-time - время хранения изученной option 82 в секундах, диапазон значений 60-86400, значение по умолчанию 3600. Данный параметр должен совпадать с настройками времени аренды адреса на DHCP-сервере.
• dhcp-option-82-include accept-time - время хранения неподтвержденной option 82 в секундах, диапазон значений 10-3600, значение по умолчанию 60. Опция считается неподтвержденной, если не получен DHCP-ack в ходе получения адреса пользователем.
• dhcp-option-82-include size - размер таблицы изученной option 82, по умолчанию значени равно максимальному количеству сессий BRAS, которые можно поднять на данном типе ESR, максимальное значение - удвоенному значению макисмального количества сессий BRAS, которые можно поднять на данном типе ESR.

4.4. Настройка файрвол на ESR

При использовании нескольких VRF на ESR, каждый VRF c т. з. настройки файрвола рассматривается как отдельное устройство. Это требует, что бы для каждой security-zone был указана VRF, к которой она принадлежит. Использование в правилах файрвол связки зон из разных VRF не допускается. Настройки object-group не привязываются к VRF и могут использоваться в настройках файрвола для любого VRF. Настройки файрвола идентичны для ESR Alfa/Beta, за исключением адресов BGP-соседей.

Зоны безопасности (security-zone) уже ранее были созданы в конфигурации:

security zone trusted
exit
security zone untrusted
exit
security zone gre
exit
security zone sidelink
exit
security zone user
exit
security zone trusted_dpi
ip vrf forwarding dpi
exit
security zone untrusted_dp
ip vrf forwarding dpi
exit
security zone sidelink_dpi
ip vrf forwarding dpi
exit
security zone user_dpi
ip vrf forwarding dpi
exit

Создадим object-group, для использования в правилах файрвола. Они будут одинаковые, за исключением адресов BGP-соседей.  Будут приведны object-group network BGPneighbours  с указанием для Alfa или для Beta предназначена настройка.

object-group service dhcp_server
  port-range 67
exit
object-group service dhcp_client
  port-range 68
exit
object-group service redirect
  port-range 3128-3142
  port-range 3143-3157
exit
object-group service bgp
  port-range 179
exit
object-group service dns
  port-range 53
exit
object-group network Admnet
  ip prefix 100.123.0.0/24
  ip prefix 192.168.0.0/16
exit

#Alfa
object-group network BGPneighbours
  ip address-range 100.64.0.33
  ip address-range 100.64.0.41
  ip address-range 100.64.0.49
  ip address-range 100.64.0.58
  ip address-range 100.64.0.73
  ip address-range 100.64.0.98
exit

#Beta
object-group network BGPneighbours
  ip address-range 100.64.0.37
  ip address-range 100.64.0.45
  ip address-range 100.64.0.53
  ip address-range 100.64.0.57
  ip address-range 100.64.0.77
  ip address-range 100.64.0.97
exit
object-group network PrivateNets
  ip prefix 10.0.0.0/8
  ip prefix 192.168.0.0/16
  ip prefix 172.16.0.0/12
  ip prefix 100.64.0.0/10
exit

Создадим настройки правил файрвола для дефолтного VRF.

security zone-pair gre self
  rule 1
    action permit
    match protocol gre
    enable
  exit
  rule 2
    action permit
    match protocol vrrp
    enable
  exit
  rule 3
    action permit
    match protocol icmp
    enable
  exit
  rule 4
    action permit
    match protocol tcp
    match source-address BGPneighbours
    match destination-port bgp
    enable
  exit
exit
security zone-pair gre gre
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted self
  rule 1
    action permit
    match protocol vrrp
    enable
  exit
  rule 2
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_server
    enable
  exit
  rule 3
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 4
    action permit
    match protocol icmp
    enable
  exit
  rule 5
    action permit
    match source-address SoftWLC
    enable
  exit
  rule 6
    action permit
    match source-address Admnet
    enable
  exit
  rule 7
    action permit
    match protocol tcp
    match source-address BGPneighbours
    match destination-port bgp
    enable
  exit
exit
security zone-pair trusted trusted
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted user
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted untrusted
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted gre
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted sidelink
  rule 1
    action permit
    enable
  exit
exit
security zone-pair user self
  rule 1
    action permit
    match protocol icmp
    enable
  exit
  rule 2
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 3
    action permit
    match protocol tcp
    match destination-port redirect
    enable
  exit
  rule 4
    action permit
    match protocol vrrp
    enable
  exit
  rule 5
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_server
    enable
  exit
exit
security zone-pair user untrusted
  rule 1
    action permit
    enable
  exit
exit
security zone-pair user trusted
  rule 1
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 2
    action permit
    match protocol udp
    match destination-port dns
    enable
  exit
exit
security zone-pair user sidelink
  rule 1
    action permit
    match protocol udp
    match destination-port dns
    enable
  exit
  rule 2
    action permit
    match not source-address PrivateNets
    enable
  exit
exit
security zone-pair untrusted self
  rule 1
    action permit
    match protocol tcp
    match source-address BGPneighbours
    match destination-port bgp
    enable
  exit
exit
security zone-pair sidelink self
  rule 1
    action permit
    match protocol tcp
    match destination-port bgp
    enable
  exit
  rule 2
    action permit
    match protocol gre
    enable
  exit
  rule 3
    action permit
    match protocol icmp
    enable
  exit
  rule 4
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 5
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_server
    enable
  exit
  rule 6
    action permit
    match source-address SoftWLC
    enable
  exit
  rule 7
    action permit
    match source-address Admnet
    enable
  exit
security zone-pair sidelink trusted
  rule 1
    action permit
    enable
  exit
exit
security zone-pair sidelink untrusted
  rule 1
    action permit
    enable
  exit
exit
security zone-pair sidelink gre
  rule 1
    action permit
    enable
  exit
exit
security zone-pair sidelink user
  rule 11
    action permit
    enable
  exit
exit

Далее создадим настройки файрвола для VRF dpi.

security zone-pair trusted_dpi self
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted_dpi user_dpi
  rule 1
    action permit
    enable
  exit
exit
security zone-pair trusted_dpi sidelink_dpi
  rule 1
    action permit
    enable
  exit
exit
security zone-pair user_dpi self
  rule 1
    action permit
    match protocol icmp
    enable
  exit
  rule 2
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 3
    action permit
    match protocol tcp
    match destination-port redirect
    enable
  exit
  rule 4
    action permit
    match protocol vrrp
    enable
  exit
  rule 5
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_server
    enable
  exit
exit
security zone-pair user_dpi untrusted_dp
  rule 1
    action permit
    enable
  exit
exit
security zone-pair user_dpi trusted_dpi
  rule 1
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 1
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_server
    enable
  exit
exit
security zone-pair user_dpi sidelink_dpi
  rule 1
    action permit
    match protocol udp
    match destination-port dns
    enable
  exit
  rule 2
    action permit
    match not source-address PrivateNets
    enable
  exit
exit
security zone-pair untrusted_dp self
  rule 1
    action permit
    match protocol tcp
    match source-address BGPneighbours
    match destination-port bgp
    enable
  exit
exit
security zone-pair sidelink_dpi self
  rule 1
    action permit
    match protocol tcp
    match destination-port bgp
    enable
  exit
  rule 2
    action permit
    match protocol gre
    enable
  exit
  rule 3
    action permit
    match protocol icmp
    enable
  exit
  rule 4
    action permit
    match protocol udp
    match source-port dhcp_client
    match destination-port dhcp_server
    enable
  exit
  rule 5
    action permit
    match protocol udp
    match source-port dhcp_server
    match destination-port dhcp_server
    enable
  exit
  rule 6
    action permit
    match source-address SoftWLC
    enable
  exit
  rule 7
    action permit
    match source-address Admnet
    enable
  exit
security zone-pair sidelink_dpi trusted_dpi
  rule 1
    action permit
    enable
  exit
exit
security zone-pair sidelink_dpi untrusted_dp
  rule 1
    action permit
    enable
  exit
exit
security zone-pair sidelink_dpi user_dpi
  rule 11
    action permit
    enable
  exit
exit

5. Настройка ESR client

5.1. Общее описание

ESR client представляет собой устройство, устанавливаемое у клиента, главной задачей которого является инкапсуляция трафика от ТД клиента в GRE в соответствующих VLAN и передача его на ESR BRAS L3 используя транспортную сеть провайдера. Ниже, на риc. 5.1.1 приведена схема включения ESR client.

Рис. 5.5.1.

ESR поставляется с предустановленной при выпуске factory конфигурацией. Для построения GRE-туннелей требуется выполнить конфигурирование устройства. Выполнять конфигурирование предварительно при подключении каждого нового клиента является трудоемкой задачей. Поэтому предполагается сформировать универсальную конфигурацию, разместить её на tftp-сервер и с помощью DHCP выдать информацию для её загрузки при получении первичного адреса при подключении ESR client. Это позволит автоматически загрузить и применить нужную конфигурацию на ESR client при подключении и при необходимости легко внести в нее изменения и распространить на все ESR client.

5.2. Описание конфигурации

Выделяем подсеть первчиных адресов для ESR-client 192.168.250.0/24. Можно использовать разные подсети для разных групп ESR-client. Она должна быть проанонсирована на Alfa / Beta через стык с VRF AP.

Далее приведена конфигурация ESR client на примере ESR-10 версия ПО не ниже 1.11.0:

#!/usr/bin/clish
#18
hostname ESR-10GRE

object-group service telnet
  port-range 23
exit
object-group service ssh
  port-range 22
exit
object-group service dhcp_server
  port-range 67
exit
object-group service dhcp_client
  port-range 68
exit
object-group service ntp
  port-range 123
exit

object-group network MNG
  ip prefix 100.123.0.0/24
  ip prefix 192.168.200.48/28
  ip prefix 192.168.250.0/24
exit

vlan 2,10-11
exit

security zone trusted
exit
security zone GRE
exit

bridge 1
  description "Tunnel-IP"
  vlan 2
  security-zone GRE
  ip address dhcp
  ip dhcp client ignore router
  enable
exit
bridge 2
  description "userDATA"
  enable
exit
bridge 3
  description "mgmt_ESR10"
  security-zone trusted
  ip address dhcp
  enable
exit

interface gigabitethernet 1/0/1
  mode switchport
  switchport access vlan 2
exit
interface gigabitethernet 1/0/2
  mode switchport
  switchport mode trunk
  bridge-group 2
exit
interface gigabitethernet 1/0/3
  mode switchport
  switchport access vlan 10
  bridge-group 2 tagged
exit
interface gigabitethernet 1/0/4
  mode switchport
  switchport access vlan 11
  bridge-group 2 tagged
exit
interface gigabitethernet 1/0/5
  mode switchport
  switchport mode trunk
  bridge-group 2
exit
interface gigabitethernet 1/0/6
  mode switchport
  switchport access vlan 2
exit

tunnel gre 1
  mtu 1462
  keepalive dst-address 10.255.252.1
  keepalive dhcp dependent-interface bridge 1
  keepalive dhcp dependent-interface bridge 3
  keepalive enable
  mode ethernet
  local interface bridge 1
  remote address 192.168.200.49
  enable
exit
tunnel gre 1.1
  bridge-group 3
  mtu 1458
  snmp init-trap
  enable
exit
tunnel gre 2
  mtu 1462
  mode ethernet
  local interface bridge 1
  bridge-group 2
  remote address 192.168.200.50
  enable
exit

snmp-server
snmp-server system-shutdown
snmp-server community "private1" rw
snmp-server community "public11" ro

snmp-server host 100.123.0.2
  source-interface bridge 3
exit

snmp-server enable traps config
snmp-server enable traps config commit
snmp-server enable traps config confirm
snmp-server enable traps environment
snmp-server enable traps environment memory-flash-critical-low
snmp-server enable traps environment memory-flash-low
snmp-server enable traps environment memory-ram-critical-low
snmp-server enable traps environment memory-ram-low
snmp-server enable traps environment cpu-load
snmp-server enable traps environment cpu-critical-temp
snmp-server enable traps environment cpu-overheat-temp
snmp-server enable traps environment cpu-supercooling-temp
snmp-server enable traps file-operations
snmp-server enable traps file-operations successful
snmp-server enable traps file-operations failed
snmp-server enable traps file-operations canceled
snmp-server enable traps interfaces
snmp-server enable traps interfaces rx-utilization-high
snmp-server enable traps interfaces tx-utilization-high
snmp-server enable traps interfaces number-high
snmp-server enable traps screen
snmp-server enable traps screen dest-limit
snmp-server enable traps screen source-limit
snmp-server enable traps screen icmp-threshold
snmp-server enable traps screen udp-threshold
snmp-server enable traps screen syn-flood
snmp-server enable traps screen land
snmp-server enable traps screen winnuke
snmp-server enable traps screen icmp-frag
snmp-server enable traps screen udp-frag
snmp-server enable traps screen icmp-large
snmp-server enable traps screen syn-frag
snmp-server enable traps screen unknown-proto
snmp-server enable traps screen ip-frag
snmp-server enable traps screen port-scan
snmp-server enable traps screen ip-sweep
snmp-server enable traps screen syn-fin
snmp-server enable traps screen fin-no-ack
snmp-server enable traps screen no-flag
snmp-server enable traps screen spoofing
snmp-server enable traps screen reserved
snmp-server enable traps screen quench
snmp-server enable traps screen echo-request
snmp-server enable traps screen time-exceeded
snmp-server enable traps screen unreachable
snmp-server enable traps screen tcp-all-flags
snmp-server enable traps entity
snmp-server enable traps entity config-change
snmp-server enable traps entity-sensor
snmp-server enable traps entity-sensor threshold
snmp-server enable traps envmon temperature
snmp-server enable traps flash
snmp-server enable traps flash insertion
snmp-server enable traps flash removal
snmp-server enable traps snmp
snmp-server enable traps snmp authentication
snmp-server enable traps snmp coldstart
snmp-server enable traps snmp linkdown
snmp-server enable traps snmp linkup
snmp-server enable traps syslog

security zone-pair trusted self
  rule 10
    action permit
    match source-address MNG
    enable
  exit
exit
security zone-pair GRE self
  rule 10
    action permit
    match source-address MNG
    enable
  exit
exit

security passwords history 0

ip telnet server
ip ssh server

ntp enable
ntp server 100.123.0.2
exit

1) В данной конфигурации в качестве аплинка выступают порты gi 1/0/1 (медный) и gi1/0/6 (оптический), что позволяет использовать подключение как по оптическому, так и по проводному каналу.

2) Порты gi1/0/2 и gi1/0/5 сконфигурированы из расчета получение трафика с тегом влан, и последующую его инкапсуляцию с этим тегов в GRE пакеты, что позволяет передавать через эти порты трафик с любым тегом влан. Нетегированный трафик будет отброшен.

3) Порты gi1/0/3 и gi1/0/4 сконфигурированы из расчета получения трафика без тега влан, он будет назначен в зависимости от конфигурации порта, для gi1/0/3 - 10, для gi1/0/4 - 11. Это позволит выполнить тегирование трафика клиента и передачу его с тегом влан внутри GRE пакетов, если клиент отдает нетегированный трафик. Тегированный трафки будет отброшен.

4) На bridge 1 выполнена настройка ip dhcp client ignore router. Данная настройка позволяет не запрашивать в DHCP запросах шлюз по умолчанию. Это требуется для того, что бы адрес управления (bridge 3), получамый внутри GRE туннеля управления мог получить шлюз по умолчанию. Т.к. в bridge 1 осуществляется получение первичного адреса - то для обеспечения связности с адресами терминации GRE на ESR BRAS L3 и возможности скачивания конфигурации c tftp-сервера используется выдача маршрутной информации с использованием option 121.

Так же следует учитывать:

1)Данная конфигурация приведена для ESR-10, у которого 6 интерфейсов. ESR-20/100/200 отличаются по количеству интерфейсов, поэтому для выдачи им конфигурацию следует скорректировать с учетом этого.

2) Конфигурация, при загрузке которой возникли ошибки не будет применена.

3) В файле конфигурации указывается версия "#18", которая означает минимальную версию ПО ESR, для которой она рассчитана (#18 означает версию 1.11). Если устанавливается ESR client с более ранней версией устройства -  конфигурацию не сможет быть им загружена. Возможна настройка DHCP сервера, что бы он выдавал конфигурацию с учетом версии ПО ESR client, приведена в статье 1.4.3 ESR-10 - обновление на версию 1.4.3.

Ниже приведены настройки DHCP сервера для пула первичных адресов ESR- client на примере ISC-DHCP-server:

authoritative;
ddns-update-style none;

enable-binary-leases;

default-lease-time 86400;
max-lease-time 87000;

log-facility local7;

## MS routes: adds extras to supplement routers option
option ms-classless-static-routes code 249 = array of unsigned integer 8;

## RFC3442 routes: overrides routers option
option rfc3442-classless-static-routes code 121 = array of unsigned integer 8;


subnet 192.168.250.0 netmask 255.255.255.0 {
	pool {
		option routers 192.168.250.1;
		range 192.168.250.10 192.168.250.254;
		option ms-classless-static-routes 28, 192,168,200,48, 192,168,250,1;
		option rfc3442-classless-static-routes 28, 192,168,200,48, 192,168,250,1;
		option tftp-server-name "192.168.250.2";
		option bootfile-name "ESR10conf-1.11.txt";
 }
}

Как видно из приведенной настройки, файл ESR10conf-1.11.txt с конфигурацией ESR должен быть расположен на сервере tftp 192.168.250.2.

Конфигурация может различаться в части адресов object-group, для разных подсетей первичных адресов, т.к. подключение ESR client может выполняться к различным ESR BRAS L3.

6. Настройка взаимодействия с SoftWLC

Настройки комплекса SoftWLC можно разделить на глобальные, которые выполняются один раз или при добавлении каждого нового ESR BRAS; универсальные - они могут как конфигурироваться под отдельного заказчика услуги авторизации, так и использоваться в настройках нескольких или всех ; и индивидуальные, которые как правило конфигурируются при подключении каждого нового клиента.

6.1. Глобальные настройки

Глобальные настройки можно разделить на несколько этапов:

1) Настройка взаимодействия с BRAS в конструкторе порталов;

2) Настройка взаимодействия с BRAS в VRF в Личном кабинете;

3) Создание двух обязательных списков фильтрации URL - welcome и gosuslugi в Личном кабинете;

4) Создание обязательного сервиса WELCOME в Личном кабинете;

5) Добавление ESR BRAS в EMS и настройка взаимодействия с ним.

Первые четыре пунктов выполняются один раз при первичном развертывании и настройке, пятый - при добавлении каждого нового ESR BRAS.

Портал

Необходимо включить флаг «Взаимодействие с BRAS» рис 6.1.1).

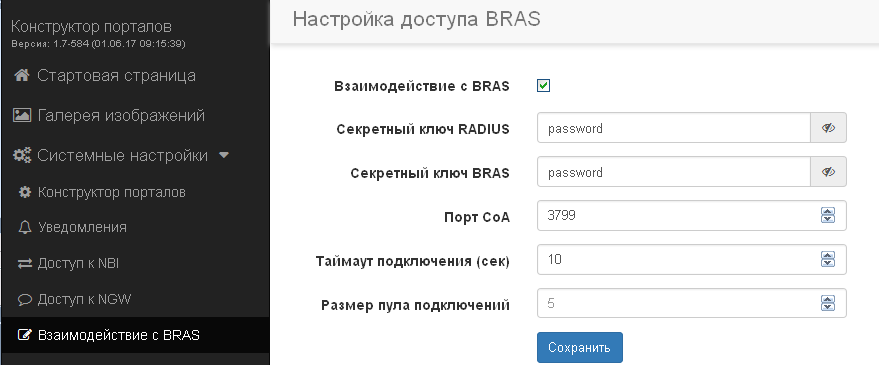

Рис. 6.1.1.

• и нажать кнопку "Сохранить". Начиная с версии 1.18 SoftWLC Портал не выполняет взаимодействия с ESR BRAS напрямую - только через обращения к сервису PCRF.

Если PCRF работает на другом хосте - необходимо указать его адрес (Рис 6.1.3):

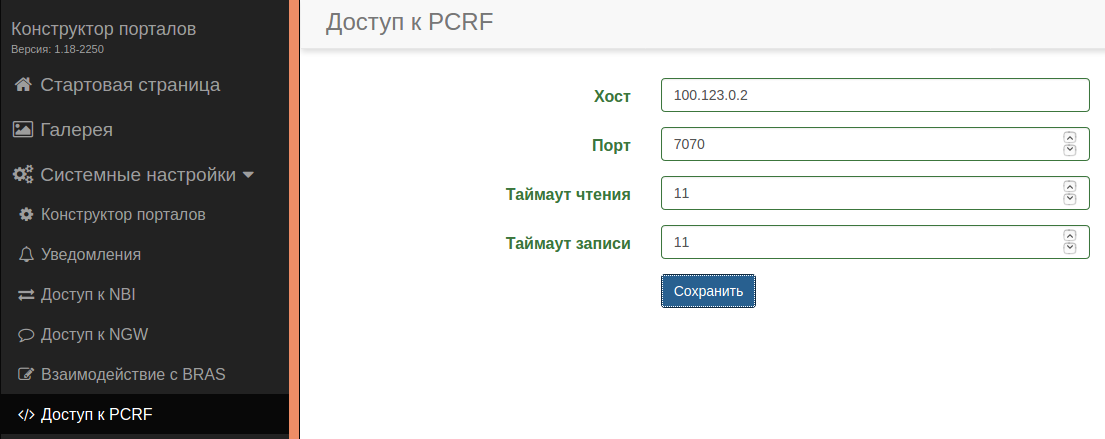

Рис. 6.1.3.

указываем IP-адрес PCRF вместо localhost.

Личный кабинет

Открываем Личный кабинет и преходим в раздел "Настройки PCRF" → "BRAS VRF" и нажимаем кнопку "Добавить"(рис. 6.1.4):

Рис. 6.1.4.

Добавляем праметры взаимодействия с BRAS в VRF, ранее определенные в таблице 3.1 и нажимаем кнопку "Сохранить". Обратим внимание, что дефолтные настройки для взаимодействия с BRAS в дефолтном VRF уже заданы.

В итоге видим (рис. 6.1.5), что у нас появились настройки для взаимодействия с BRAS в VRF dpi.

Рис. 6.1.5.

При необходимости можно отметить галочкой настройку взаимодействия с BRAS в VRF и нажать кнопку "Редактировать". При этом можно будет сменить только настройку Port и Secret. Изменить наименование VRF нельзя - можно только удалить.

Если будет удален дефолтный VRF с именем "1" - он будет создан повторно при перезапуске PCRF.

В разделе "Настройки", вкладке "Интеграция" необходимо указать корректно URL PCRF (по умолчанию это localhost с портом 7070). Это необходимо для корректного взаимодействия между PCRF и Личным Кабинетом (рис. 6.1.6):

Рис. 6.1.6.

Далее в Личном кабинете и переходим в "Настройки PCRF" → "Списки URL" и нажимаем кнопку "Добавить" (рис. 6.1.7):

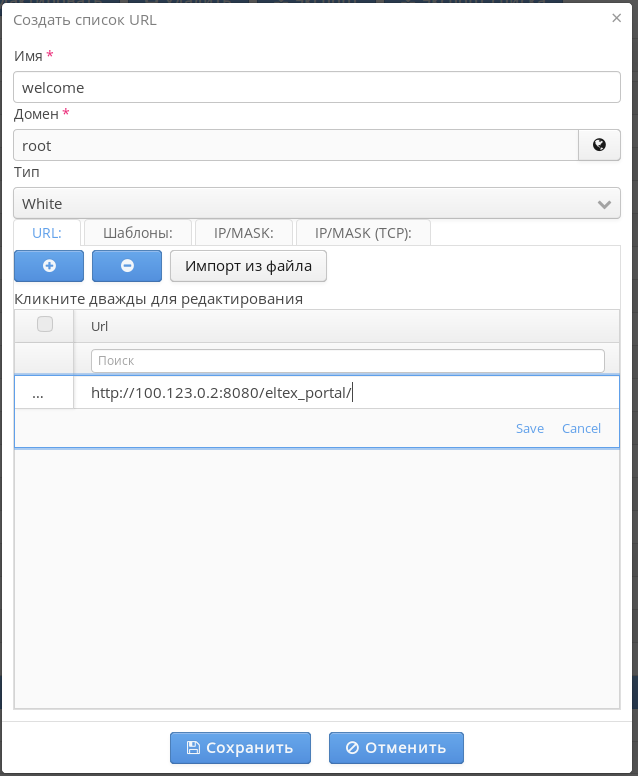

Рис. 6.1.7.

Задаём:

• "Имя" - welcome;
• "Домен" - root;
• "Тип" - white;
• "URL" - добавляем кнопкой строку и в ней указываем "http://<ip адрес хоста с порталом>:8080/eltex_portal/".

После чего нажимаем "Save" для сохранения строки и "Сохранить" для сохранения списка.

Аналогично добавляем список фильтрации gosuslugi (рис. 6.1.8), который используется в настройках BRAS filter-name remote gosuslugi:

Рис. 6.1.8

И нажимаем "Сохранить".
Настройка интеграции SoftWLC с ЕСИА в данном документе не рассматривается.

Переходим в раздел "Сервисы и тарифы" Личного кабинета, выбираем вкладку "Сервисы PCRF" и нажимаем кнопку "Добавить" (рис. 6.1.9):

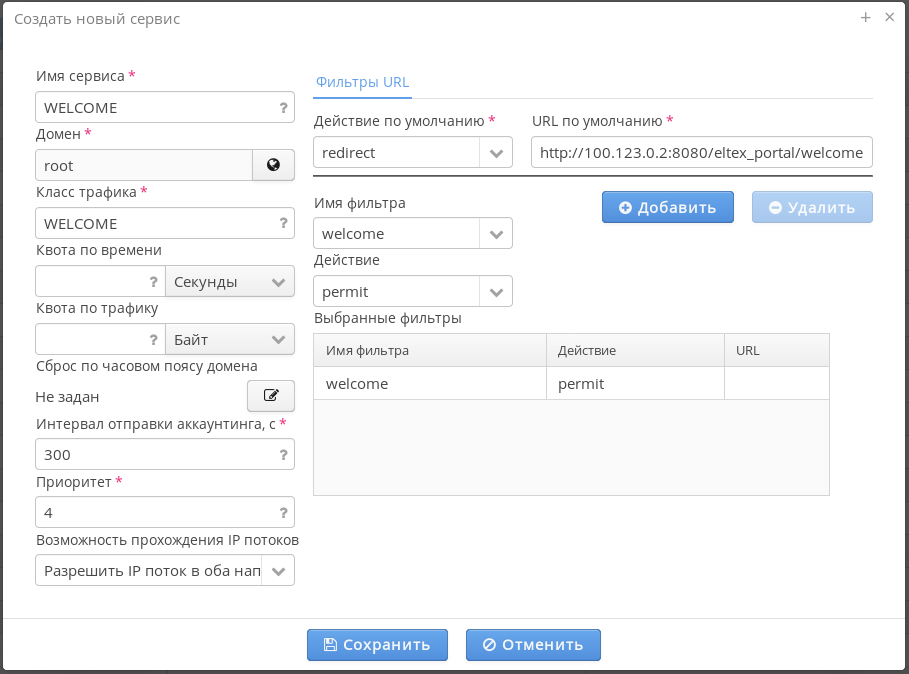

Рис. 6.1.9.

В открывшемся окне настраиваем:

• "Имя сервиса" - WELCOME;
• "Домен" - root;
• "Класс трафика" - WELCOME.

• "Интервал отправки аккаунтинга, с" - 600;
• "Приоритет" - 4;
• "Возможность прохождения IP потоков" - Разрешить IP поток в оба направления;
• "Действие по умолчанию" - redirect;
• "URL по умолчанию" - http://<ip адрес портала>:8080/eltex_portal/welcome;
• "Имя фильтра" - выбираем в выпадающем меню welcome (это ранее настроенный список фильтрации);
• "Действие" - permit;
• Нажимаем кнопку "Добавить" - фильтр должен появиться в окне "Выбранные фильтры".

Нажимаем кнопку "Сохранить". Данный сервис является служебным, необходим для корректной работы страницы "Добро пожаловать" и его нельзя использоваться в настройках тарифов.

EMS

Открываем EMS, создаем домен r54 (принципы настройки доменов и узлов в данном документе не рассматриваются), выбираем нужный узел и добавляем (нажатием кнопки ) ESR в дерево объектов (рис. 6.1.10):

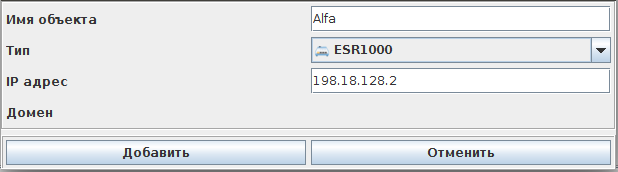

Рис. 6.1.10.

Указываем:

• "Имя объекта" - Alfa (имя можно указать любое);
• "Тип" - выбираем нужный тип устройства, в приведенном примере ESR1000;
• "IP адрес" - указываем IP адрес устройства, который будет использоваться для взаимодействия с SoftWLC.

Нажимаем кнопку "Добавить".

После появления ESR в дереве объектов (для этого надо нажать кнопку в левом верхнем углу окна EMS) встаем на него и открываем справа вкладку "Доступ", а в ней нажимаем "Редактировать" (рис. 6.1.11):

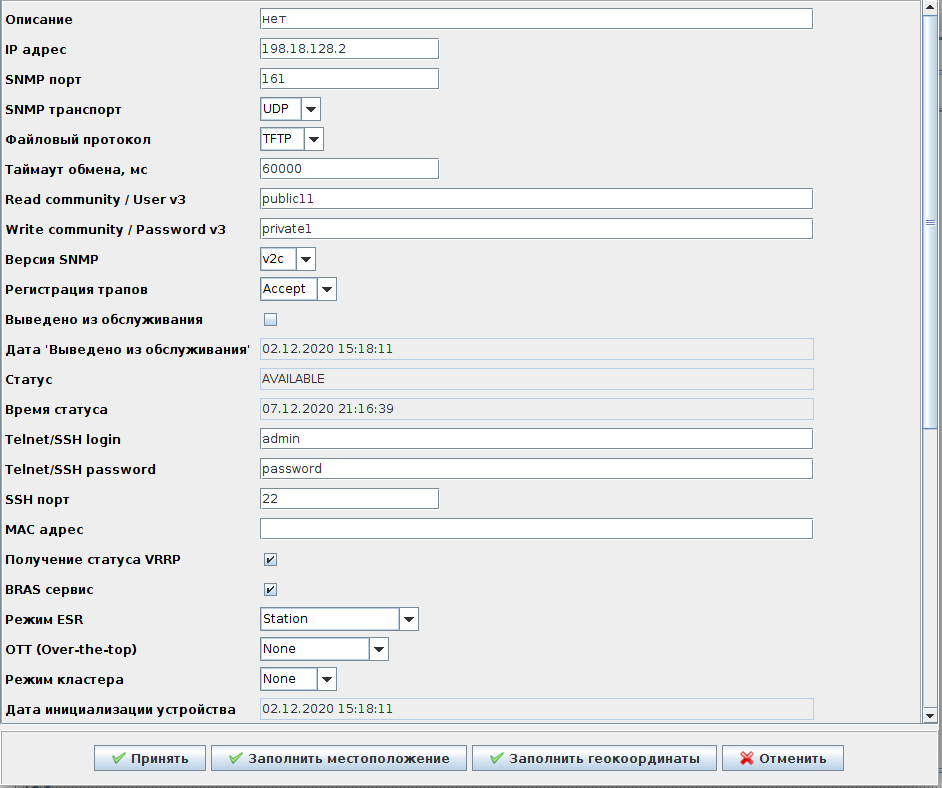

Рис. 6.1.11.

В открывшейся вкладке указываем:

• "Файловый протокол" - FTP;
• "Read community / User v3" - public11;
• "Write community / Password v3" - private1;
• "Получение статуса VRRP" - ставим галочку;
• "BRAS сервис" - ставим галочку.

Остальные настройки сохраняем без изменений и нажимаем кнопку "Принять".

Далее в EMS необходимо указать пароль radius, для взаимодействия с ESR со стороны комплекса SoftWLC. Для этого открываем в меню "RADIUS" → "Управление точками доступа", находим ESR (если в таблице присутствует много адресов - можно отфильтровать по IP адресу) и дважды нажимаем на него, что бы открылось окно редактирования параметров (рис .6.1.12):

Рис. 6.1.12.

Исправляем "Ключ" на testing123 и нажимаем кнопку "Принять", после чего закрываем окно "Управление точками доступа на RADIUS сервере".

Аналогичным образом добавляем второй ESR (Beta), его адрес управления будет 198.18.128.3.

6.2. Универсальные настройки

    К универсальным настройкам относятся настройки тарифа клиента. Как правило если требуется предоставление стандартной услуги доступа в сеть Интернет можно использовать для всех клиентов один и то же тариф. Но при необходимости можно настроить тариф индивидуально для отдельного заказчика.

    В нижеприведенном примере рассматривается настройка тарифа для доступа в сеть Интернет без ограничений. Настройка тарифа включает в себя настройку сервиса PCRF (один и тот же сервис может использоваться в различных тарифах), который будет использоваться в тарифе и настройку самого тарифа.

Открываем Личный кабинет и переходим в раздел "Сервисы и тарифы" → "Сервисы PCRF" и в нем нажимаем кнопку добавить - откроется окно "Создать новый сервис" (рис. 6.2.1):

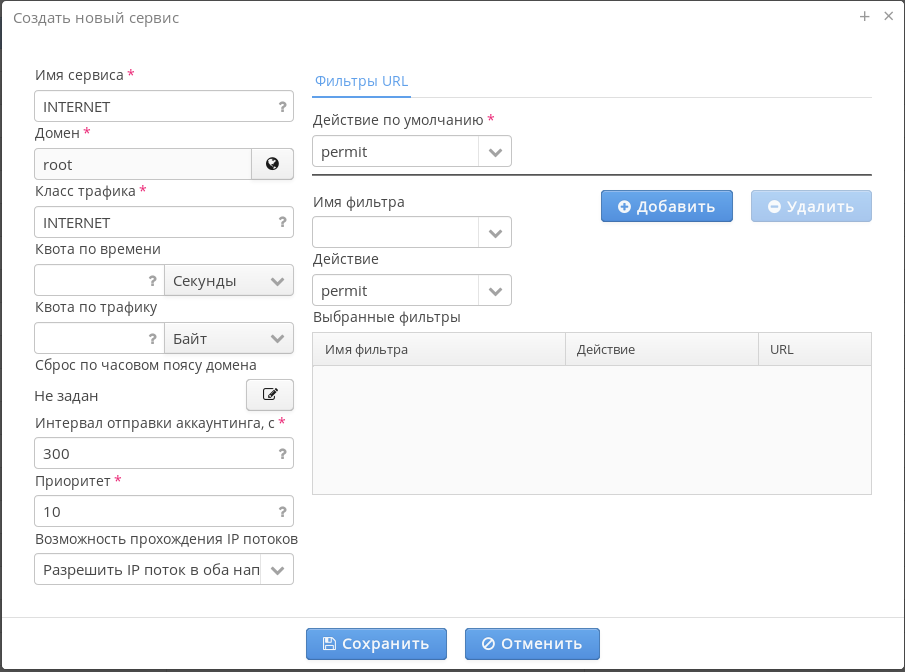

Рис. 6.2.1.

Настраиваем:

• "Имя сервиса " - INTERNET (можно любое, английскими буквами, цифрами и символом "_");
• "Домен" - root;
• "Класс трафика" - INTERNET.

• "Интервал отправки аккаунтинга, с" - 300;
• "Приоритет" - 10;
• "Возможность прохождения IP потоков" - Разрешить IP поток в оба направления;
• "Действие по умолчанию" - permit;
• Списков фильтрации URL никаких не добавляем.

Нажимаем кнопку "Сохранить".

Открываем в Личном кабинете "Сервисы и тарифы" → "Тарифы" и выбираем фильтр "PCRF/BRAS", перейдя тем самым к настройке тарифов BRAS (рис. 6.2.2):

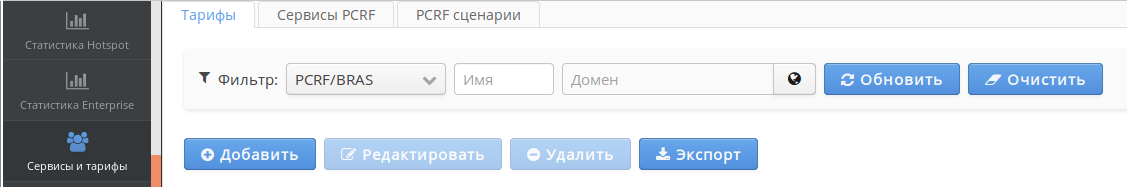

Рис. 6.2.2.

и нажимаем кнопку "Добавить" - откроется окно "Создать новый тариф" (рис. 6.2.3):

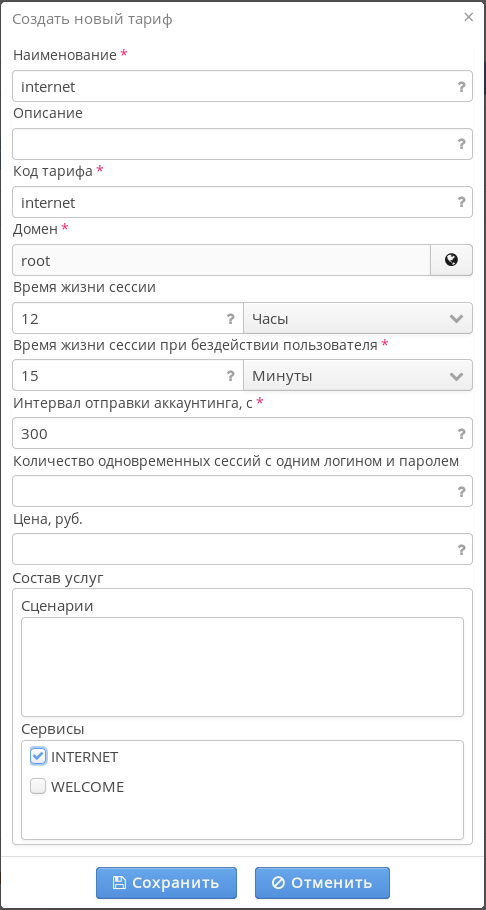

Рис. 6.2.3.

Настраиваем:

• "Наименование" - internet (можно любое, английскими буквами, цифрами и символом "_");
• "Код тарифа" - internet (можно любое, английскими буквами, цифрами и символом "_");
• "Домен" - root;
• "Время жизни сессии" - 12 часов. Это максимальное время жизни сессии пользователя , если он все время остается активен. Спустя это время его сессия будет закрыта на BRAS и создана новая, новая сессия пройдет mac авторизацию прозрачно для клиента;
• "Время жизни сессии при бездействии пользователя" - 15 мин;
• "Сервисы" - выбираем ранее настроенный сервис "INTERNET".

Нажимаем кнопку "Cохранить".

6.3. Индивидуальные настройки, выполняемые для каждого клиента

    К индивидуальным настройкам относятся настройка портала, настройка и привязка SSID, и инициализация ESR client. Портал можно использовать один для нескольких клиентов, но это редко практикуется. Настройка SSID как правило уникальна для каждой географической локации подключения. В рамках одного клиента обычно используется один и тот же портал в различных SSID или географических локациях подключения. В общем порядок настройки для каждого нового клиента выглядит следующим образом:

1) создание портала (если планируется использовать существующий - этот шаг пропускается);

2) создание и привязка SSID в EMS;

3) установка у клиента ESR client, подключения к нему generic AP и инициализация его в дереве объектов.

Портал

Открываем конструктор порталов http://<ip адрес портала>:8080/epadmin и нажимаем , после чего в открывшемся окне (рис .6.3.1):

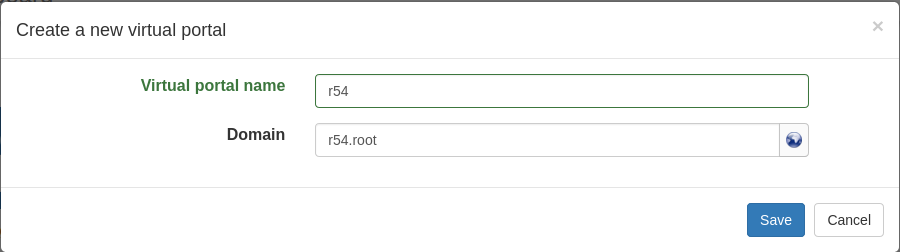

Рис. 6.3.1.

настраиваем:

• "имя виртуального портала" - r54;
• "Домен области видимости" - r54.root.

Нажимаем "Сохранить". Переход в созданный портал будет сделан автоматически.

Обратим внимание, что в конструкторе порталов для созданного выше портала "eltex" во вкладке "Тарифы" есть тариф "default", предназначенный для работы с ТД (рис. 6.3.2):

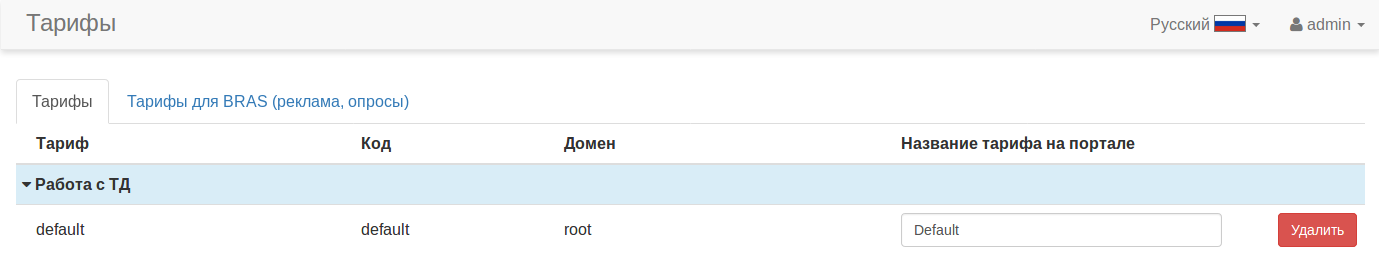

Рис. 6.3.2.

Данный тариф не подходит для работы с BRAS, но если добавить тариф типа "Работа через BRAS" - то портал может определить, какого типа авторизация нужна пользователю и подставит ему соответствующий тариф. Если использовать данный портал для авторизации клиентов ТД Eltex не предполагается - то можно нажить "Удалить" и удалить тариф предназначенный для ТД.

Нажимаем внизу конструктора порталов кнопку "Добавить" (рис. 6.3.3)

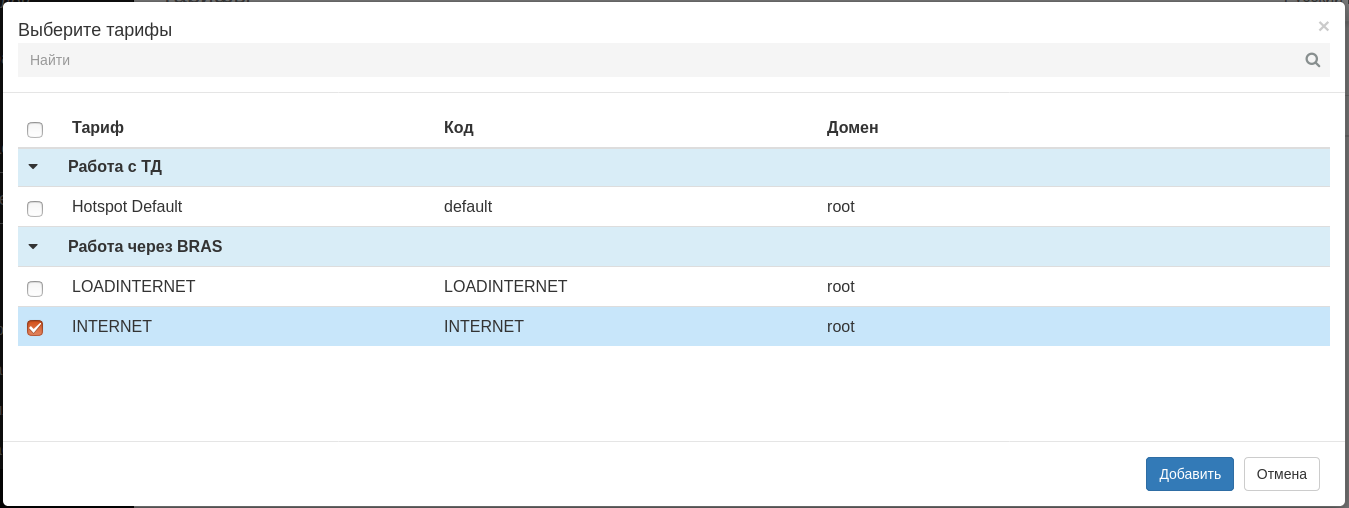

Рис. 6.3.3.

в открывшемся окне выбора тарифов отмечаем галочкой тариф "internet", который был настроен ранее в ЛК и нажимаем "Добавить". Обратим внимание, что он относится к группе тарифов "Работа через BRAS".

Нажимаем внизу конструктора порталов кнопку "Сохранить" (рис. 6.3.4):

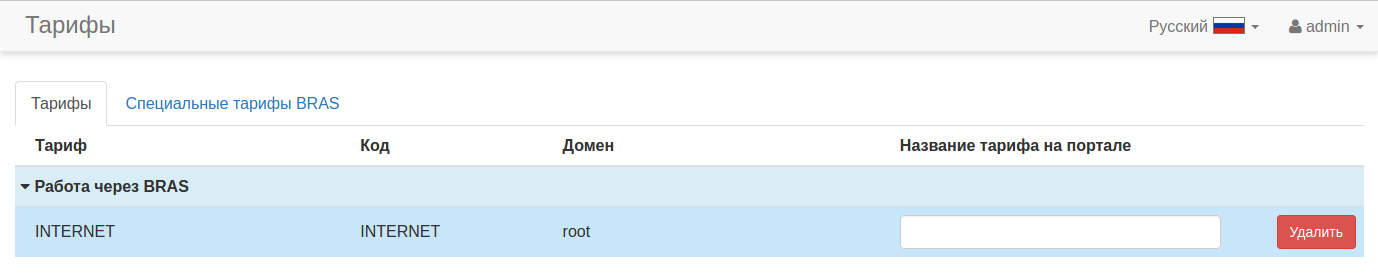

Рис. 6.3.4.

На этом настройка портала закончена. В текущем документе предполагается, что для при авторизации клиента будет использоваться демо-режим. Подробнее о настройках взаимодействия с SMS-шлюзами, call центрами и серверами электронной почты можно ознакомиться в разделе документации SoftWLC Notification GW текущей вресии.

EMS

Далее необходимо настроить SSID в соответствии с выбранной схемой идентификации generic AP - по влан или с помощью option 82.

Настройка SSID для идентификации по влан

Ниже, в таблице 6.3.1, приведна схема идентификации SSID по влан, в соответствии с рис .1.2.1.

Таблица 6.3.1.

Открываем в EMS и открываем  меню "Wireless" → "Менеджер SSID" и во вкладке "База SSID" нажимаем кнопку "Добавить SSID" - откроется окно создания SSID (рис. 6.3.5):

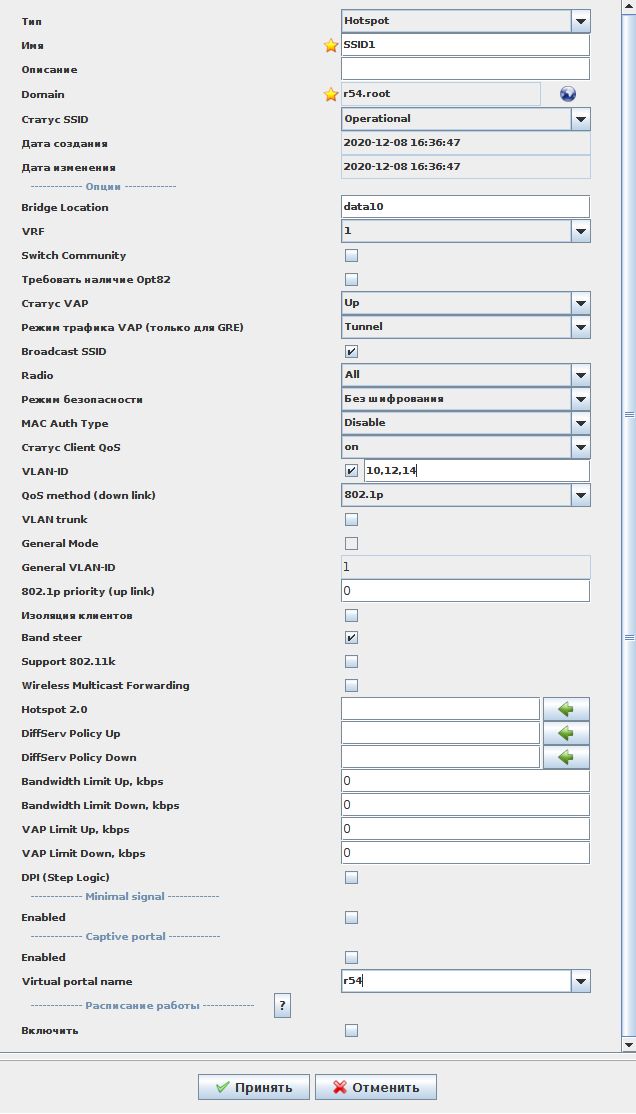

Рис. 6.3.5.

и настраиваем:

• "Тип" - Hotspot;
• "Имя" - SSID1;
• "Domain" - r54.root;
• "Bridge, Location" - data10 - должно соответствовать location, настроенному на клиентском бридже ESR;
• "VRF" - оставляем дефолтное значение 1, т.к. трафик данного SSID будет терминироваться в дефолтном VRF.
• "vlan-ID" - 10,12,14 (перечисляем все влан данного SSID, которые указали в таблице 6.3.1);
• "Virtual portal name" - к54 - выбираем портал, который мы ранее настроили.

Нажимаем "Принять".

Т.к. в настраиваемой схеме предполагается наличие двух SSID - настраиваем аналогично второй SSID (рис. 6.3.6):

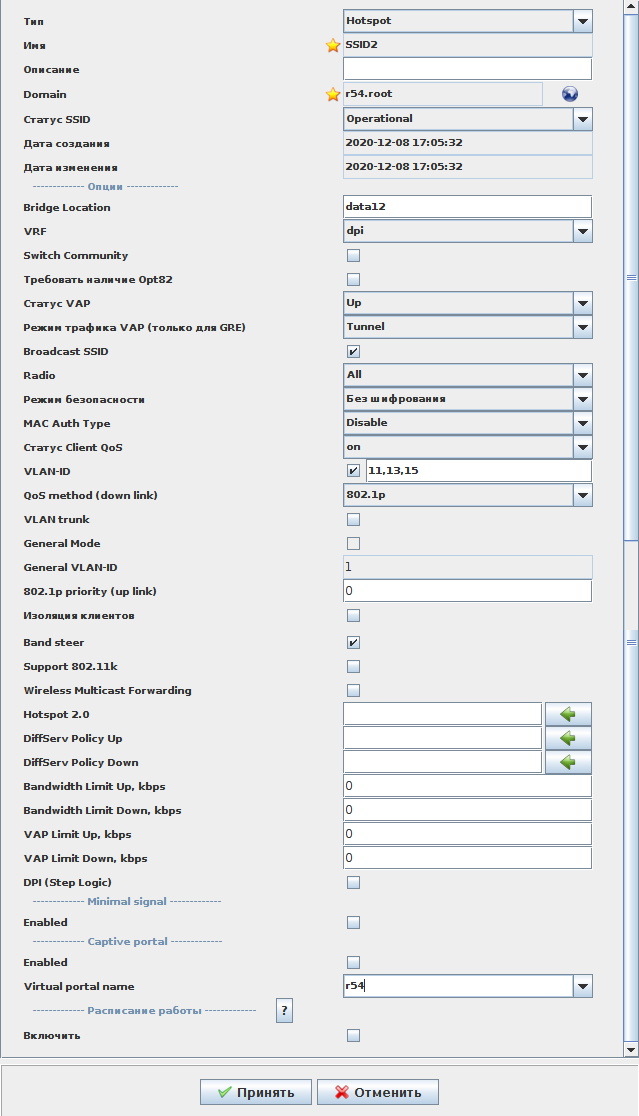

Рис. 6.3.6.

Данный SSID настраивается аналогично, с учетом его влан. Т.к. он будет терминироваться в бридж ESR, который работает в VRF - необходимо выбрать его в настройках SSID: "VRF" - dpi.

Настройка SSID для идентификации по option 82

При идентификации generic AP, к которой подключается пользователь WiFi, для каждого SSID будет выделен один влан, который будет использоваться на всех generic AP. Ниже, в таблице  6.3.2 приведены соответсвия влан/SSID в соответсвии с рисунком 1.2.2.

Таблица 6.3.2.

Открываем в EMS и открываем  меню "Wireless" → "Менеджер SSID" и во вкладке "База SSID" нажимаем кнопку "Добавить SSID" - откроется окно создания SSID (рис. 6.3.7):

Рис. 6.3.7.

и настраиваем:

• "Тип" - Hotspot;
• "Имя" - SSID1;
• "Domain" - r54.root;
• "Bridge, Location" - data10 - должно соответствовать location, настроенному на клиентском бридже ESR;
• "Требовать наличие Opt82" - включает проверку наличия option 82 в аккаунтинге пользователя WiFi;
• "vlan-ID" - 10 (влан данного SSID, который указали в таблице 6.3.2);
• "Virtual portal name" - к54 - выбираем портал, который мы ранее настроили.

Нажимаем "Принять".

Аналогичным образом настраиваем второй SSID, рис .6.3.8:

Рис. 6.3.8.

Данный SSID настраивается аналогично, с учетом его влан. Т.к. он будет терминироваться в бридж ESR, который работает в VRF - необходимо выбрать его в настройках SSID: "VRF" - dpi.

Создаем в домене r54 домен Eltex (название используется для примера, т.к. обычно для клиента создается отдельный домен).

Выполним привязку SSID - для этого выделим созданные нами ранее SSID1 и SSID2 и нажмем кнопку "Добавить SSID привязку В открывшемся окне (рис. 6.3.9):

Рис. 6.3.9.

выбираем "Ключ" - DOMAIN, и выбираем узел "EMS → r54 → Eltex ", к которому надо привязать SSID и нажимаем "Создать привязку". После этого станет доступна кнопка "Принять" - нажимаем на неё.

Появится вопрос - "Исправить привязки SSID" - нажимаем "Нет", т.к. это работает только для ТД Eltex и закрываем менеджер SSID.

Далее настраиваем правило инициализации для ESR client. Для этого открываем меню "wireless" → "менеджер правил инициализации ТД" → "Правила" и нажимаем на кнопку "Добавить" (рис. 6.3.10):

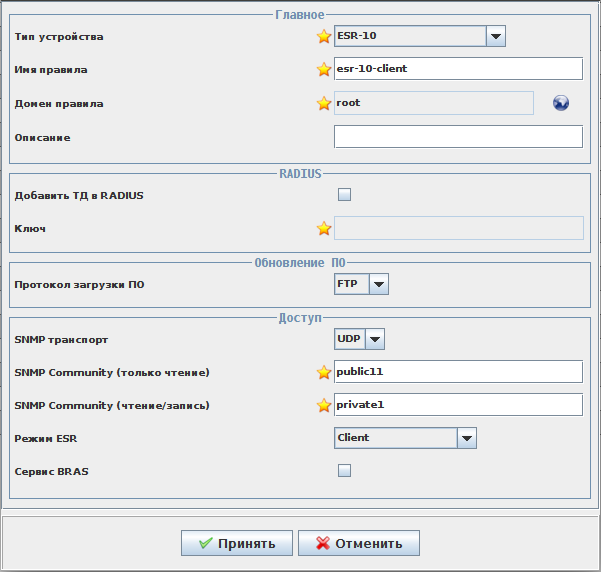

Рис. 6.3.10.

Настраиваем:

• "Тип устройства" - выбираем ESR-10 (можно выбрать любой необходимый тип ESR, который предназначен для работы в режиме ESR client);
• "Имя правила" - произвольное имя правила "esr-10-client";
• "Домен правила" - root;
• "Протокол загрузки ПО" - FTP;
• "SNMP транспорт" - оставляем "UDP";
• "SNMP Community (только чтение)" - public11 (в соответствии с настройками конфигурации ESR client);
• "SNMP Community (чтение/запись)" - private1 (в соответствии с настройками конфигурации ESR client);
• "Режим ESR" - оставляем "Client";
• "Сервис BRAS" - не трогаем, оставляем пустым.

После выполнения настроек нажимаем кнопку "Принять".

Для другого типа ESR  потребуется создать новое правило, в котором надо выбрать тип этого ESR.

Далее возможно либо создание привязки инициализации ESR client вручную, но чаще всего мак-адрес устройства неизвестен перед подключением и становится известен только после включения. Неинициализированные устройства появляются в "песочнице" - вкладке "Инициализация ТД Wi-Fi", которая становиться доступна только если встать на корневой домен "EMS" в дереве объектов EMS.

Выполняем подключение ESR client. Поле получения и применения конфигурации с tftp-сервера (при условии, что для него несуществует привязки инициализации) он появится на вкладке "Инициализация ТД Wi-Fi" (рис. 6.3.11):

Рис. 6.3.11.

Выбираем требуемое устройство (ESR-10) и нажимаем на него правой кнопкой, в открывшемся меню выбираем "Добавить привязку инициализации", откроется окно (рис. 6.3.12):

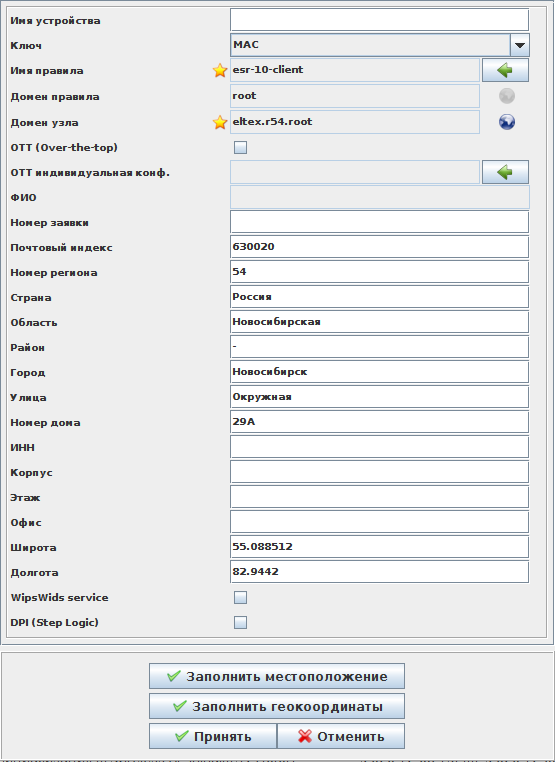

Рис. 6.3.12.

Настраиваем:

• "Ключ" - оставляем "MAC";
• "Имя правила" - нажимаем  и выбираем ранее созданное правило инициализации "esr-10-client";
• "Домен правила" - будет установлено автоматически;
• "Домен узла" - нажимаем на и выбираем узел, в который хотим инициализировать устройство.

Заполняем геокоординаты (не обязательно, если данное поведение не настроено в EMS).

Нажимаем "Принять".

Затем выбираем ESR-10, нажимаем на него правой кнопкой и выбираем в открывшеся меню "Инициализировать" (рис. 6.3.13.):

Рис. 6.3.13.

После завершения процесса инициализации надо выполнить перечитывание дерева объектов кнопкой слева вверху EMS. Задача инициализации появится внизу окна EMS, в разделе "Задачи". После этого инициализированное устройство отобразится в дереве объектов (рис. 6.3.14):

Рис. 6.3.14.

В схеме с идентификацией generic AP по влан на этом настройка комплекса SoftWLC для работы с BRAS закончена, далее надо подключиться в настроенные ранее vlan и убедится в наличии редиректа на портал, возможности пройти авторизацию в демо режиме  и выйти  в сеть Интернет после авторизации. Траблшутинг при подключении клиентов BRAS рассмотрен по ссылке: BRAS. Troubleshooting Guide

Для корректной работы идентификации generic AP с использованием option 82  требуется выполнить их инициализацию. Необходимые настройки для этого рассмотрены далее.

7. Настройки инициализация generic AP при использовании идентификации по option 82

7.1. Общее описание реализации

При использовании идентификации genericp AP по option 82 требует выполнения их инициализации.

Как правило заранее неизвестно как именно будет выглядет

Ниже, на рис. 7.1.1. представлена общая схема взаимодействия компонетов системы:

Рис. 7.7.1.

По мере подключения пользователей WiFi к икфы

Резервирование ESR/BRAS

Резервирование по протоколу VRRP

Логическая схема резервирования ESR/BRAS

Для резервирования ESR/BRAS используется протокол VRRP.

ESR включаются в стек коммутаторов на которые подключены все пользовательские VLAN, а так же VLAN для доступа к SoftWLC и к NAT оператора.

На оба ESR приходят все VLAN, таким образом резервируются:

• ESR/BRAS,
• порты, через которые подключены маршрутизаторы
• коммутатор, в который включен ESR.

Сетевая схема резервирования ESR/BRAS

В VLAN X - MNG  происходит управление ESR, в нем настраивается адрес VRRP. Весь служебный трафик передается с VRRP IP адресов ESR, по ним же происходит подключение для управления с СУ.

В VLAN Y - NAT происходит передача трафика в сеть Интернет для клиентов. VRRP адрес используется как адрес шлюза для подсетей, в которых работают клиенты.

Клиенты работающие в VLAN xx и VLAN zz включаются в общий бридж. Для них адресом шлюза будет являться VRRP адрес интерфейса BR1. Аналогично, для клиентов из VLAN yy и qq адресом шлюза является VRRP IP адрес интерфейса BR2.

Таки образом со стороны сети будут использоваться только VRRP адреса ESR для передачи трафика. При возникновении аварии, например отключении питания на ESR1 VRRP адрес назначается на рабочий (доступный) ESR2 и сеть продолжает работать. При этом переключении для клиентов IP и МАС адрес шлюза не изменится, а трафик будет передаваться через ESR2.

Во время работы функции BRAS на ESR (master) создаются клиентские сессии, отправляется данные accounting на PCRF, в тот же момент времени на ESR (slave) сессии не созданы, данных по статистике нет. При возникновении аварии, VRRP адрес переключается на ESR2, и на маршрутизаторе запускается процедура МАС авторизации, создаются все сессии.

GRE туннели поднимаются на VRRP IP адрес ESR/BRAS (master). Резервный ESR постоянно синхронизируются список туннелей с мастером. При возникновении аварии, VRRP адрес переключается на ESR2, на котором уже созданы все GRE туннели, трафик поступает на соответствующие bridge интерфейсы. На маршрутизаторе запускается процедура МАС авторизации.

Резервирование по протоколу BGP для L3 схемы включения

Схема организации связи

Пример реализации отказоустойчивой сети с резервированием ESR, изображен на рисунке выше.

Точки доступа «Элтекс», размещаемые у клиента, позволяют передавать трафик через L3 сеть доступа оператора к ESR/BRAS. Трафик пользователей и управления передается в GRE туннелях.

Точки доступа сторонних производителей для подключения к L3 сети доступа используют ESR-10, которые упаковывают весь трафик в GRE туннели, и передают его к ESR/BRAS.

Вся сеть доступа, для включения ТД, объединена в VRF AP-Core.

Выход в сеть Интернет, осуществляется через VRF NAT, в котором расположен NAT.

Сеть управления через VRF Backbone, позволяет организовать связность между ESR и SoftWLC.

ESR включены в разные PE маршрутизаторы, для обеспечения физического резервирования элементов. Так же ESR связаны между собой для обмена служебной информации о списке и статусе GRE туннелей.

Таким образом, при выходе любого PE маршрутизатора или ESR, а также при потере физической или логической связности – система продолжает предоставлять комплекс услуг с минимальным перерывом связи.

Сетевая схема резервирования ESR/BRAS

На примере рисунка выше, на котором изображена схема организации связи на сетевом уровне.

Для подключения ESR к PE используется интерфейс 10GE, на котором расстроено 3 IP интерфейсе для организации BGP соединений в 3 соответствующих VRF:

AP-Core – VPN, в котором осуществляется включение всех точек доступа. По нему идет весь обмен между ТД и ESR.

Backbone – VPN управления, в нем происходит передача всего трафика управления и мониторинга ESR и ТД, так же через него получают адреса по DHCP устройства клиента.

NAT – VPN через который осуществляется выход в сеть Интернет, используя NAT оператора.

Через VRF AP-Core на ESR принимается маршрут для сети, в которой ESR-10 или ТД «Элтекс» получили первичные адреса. В этот же VRF с ESR анонсируется подсеть в которой расположены адреса для поднятия GRE туннелей.

Через VRF Backbone на ESR принимается маршрут для сети, в которой расположены сервера SoftWLC (EMS, DHCP). В этот же VRF с ESR анонсируется подсеть управление ESR, управление ТД «Элтекс», и подсети клиентов (для получения адресов по DHCP от клиента).

Через VRF NAT на ESR принимается маршрут 0.0.0.0/0. В этот же VRF с ESR анонсируется клиентские подсети для прохождения трафика в сеть Интернет.

Оба ESR находятся в одной автономной системе, и обмениваются маршрутной информацией по iBGP. Интерфейсом для взаимодействия служит интерфейс Bridge 9. Физическое подключение рекомендуется выполнять через Port Channel, тем самым обеспечивается резервирование данного канала и увеличивается пропускная способность соединения.

При доступности PE master он будет лучшим маршрутом для обоих ESR, при его недоступности трафик пойдет через PE backup.

1.3 Мониторинг точек доступа.

Существует 3 группы точек доступа:

• Точки доступа "Элтекс";
• Точки доступа других производителей (Generic AP), которые оператор предоставляет клиенту или клиент согласовывает с оператором связи подсеть и настройки, необходимые для мониторинга;
• Точки доступа клиента (Generic AP), мониторинг которых он осуществляет самостоятельно.

В случае с точками доступа Элтекс доступны все механизмы мониторинга, предоставляемые модулями EMS и Личный Кабинет. К ним относятся:

• Мониторинг доступности по SNMP и ICMP
• Мониторинг аварийных сообщений.
• Мониторинг параметров точки: температура, загрузка процессора, оперативной памяти и др. (подробнее в документации EMS)
• Мониторинг параметров радиоокружения
• Мониторинг радиопараметров подключившихся пользователей
• Мониторинг статистики сети
• Cтатистика пользовательских посещений (ЛК, раздел "Статистика Hotspot")
• Статистика пользовательских сессий (ЛК, раздел "Статистика Hotspot")
• Статистика потребляемого трафика (ЛК, раздел "Статистика Hotspot")
• Статистика повторных посещений (ЛК, раздел "Статистика Hotspot")

В случае с точками доступа других производителей, которые оператор предоставляет клиенту или клиент согласовывает подсеть управления существующих Generic AP, доступно ограниченное число средств мониторинга:

• Мониторинг доступности по ICMP
• Cтатистика пользовательских посещений (ЛК, раздел "Статистика Hotspot")
• Статистика пользовательских сессий (ЛК, раздел "Статистика Hotspot")
• Статистика потребляемого трафика (ЛК, раздел "Статистика Hotspot")
• Статистика повторных посещений (ЛК, раздел "Статистика Hotspot")

Т.е. в данном случае производится опрос точек доступа по ICMP и ведется статистика их доступности, а также ведется статистика на основании аккаунтинга, приходящего с BRAS. Для того, чтобы получать статистику по конкретной точке, BRAS должен ее идентифицировать: см. раздел "Идентификация элементов системы". Для работы SoftWLC с точками доступа необходимо выделять для управления точками пул IP адресов, а также, VLAN управления точками. Система SoftWLC не производит опрос точек доступа сторонних производителей по SNMP, и не производит мониторинг параметров, получаемых по SNMP.

В случае, если клиент устанавливает, конфигурирует и мониторит точки доступа самостоятельно, а оператору передает только трафик клиентов в согласованных влан -  то оператор не выделяет для них пулы IP адресов. Для мониторинга со стороны ENS такие ТД недоступны. Ведется только статистика на основании аккаунтинга, приходящего с BRAS. Для того, чтобы получать статистику по конкретной точке, BRAS должен ее идентифицировать: см. раздел "Идентификация элементов системы".
