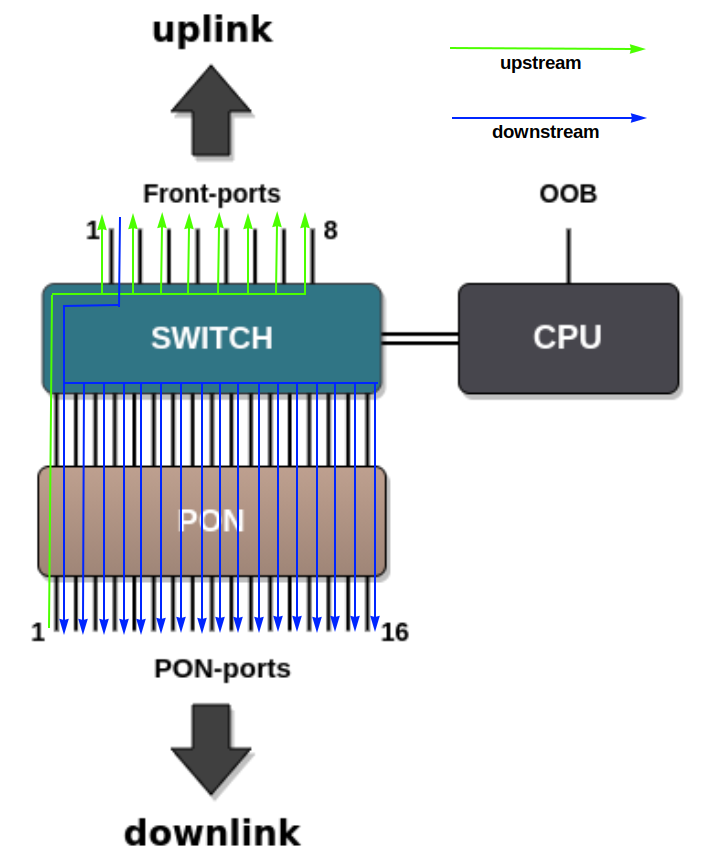

По умолчанию все front порты изолированы друг от друга, аналогично как и pon порты. Разрешена только передача front-to-pon. Чтобы разрешить прохождение трафика между front или pon портами, нужна дополнительная настройка Local switching (bridging). Ниже в примере показано как настроить bridging для портов  front-port 1, front-port 2, front-port 3 и front-port4  во vlan 3333. Для включения bridging на интерфейсе используйте команду bridge allow <номер vlan> в меню конфигурирования интерфейса.

Front-to-front bridging

LTP-16N# configure terminal
LTP-16N(configure)# interface front-port 1
LTP-16N(config)(if-front-1)# bridge allow 3333
LTP-16N(config)(if-front-1)# exit
LTP-16N(configure)# interface front-port 2
LTP-16N(config)(if-front-2)# bridge allow 3333
LTP-16N(config)(if-front-2)# do commit
LTP-16N(config)(if-front-2)# do save
Количество vlan, внутри которых настраивается bridging, ограничено. Максимум можно указать 10 vlan.
Тег vlan, внутри которого настраивается bridging, должен быть прописан в конфигурации портов, между которыми осуществляется настройка. В противном случае LTP вернет ошибку:

Can't commit candidate configuration, because:
Enabled bridging on VLAN 3434 which is not allowed on front-port 2

Pon-to-pon bridging

Аналогично bridging можно включить и для разрешения передачи трафика между pon-портами. Для работы этого функционала в PON-части есть несколько условий:

  1. Использование трафик-модели 1-to1. Это модель трафика, в которой доставка множества сервисов производится в клиентском VLAN, отдельном для каждого пользователя.
    Настраивается в профиле cross-connect для каждого интерфейса ONT :

    LTP-16N# configure terminal
LTP-16N(configure)# profile cross-connect TEST
LTP-16N(config)(profile-cross-connect-TEST)# traffic-model 1-to-1
LTP-16N(config)(profile-cross-connect-TEST)# do commit

    В рамках конфигурации одной ONT все сервисы должны быть настроены согласно одной traffic-model. Настройка сервисов с разными traffic-model в пределах одной ONT является невалидной.

  2. Использование ARP-proxy :

    LTP-16N(configure)# interface pon-port 1-2
LTP-16N(config)(if-pon-1-2)# arp-proxy enable
LTP-16N(config)(if-pon-1-2)# do commit

Настройка Pon-to-pon bridging :

LTP-16N# configure terminal
LTP-16N(configure)# interface pon-port 1
LTP-16N(config)(if-pon-1)# bridge allow 3333
LTP-16N(config)(if-pon-1)# exit
LTP-16N(configure)# interface pon-port 2
LTP-16N(config)(if-pon-2)# bridge allow 3333
LTP-16N(config)(if-pon-2)# do commit
LTP-16N(config)(if-pon-2)# do save
Без использование трафик-модели 1-to-1 и настройки arp-proxy функционал pon-to-pon bridging не отработает.
