Способы первичного подключения

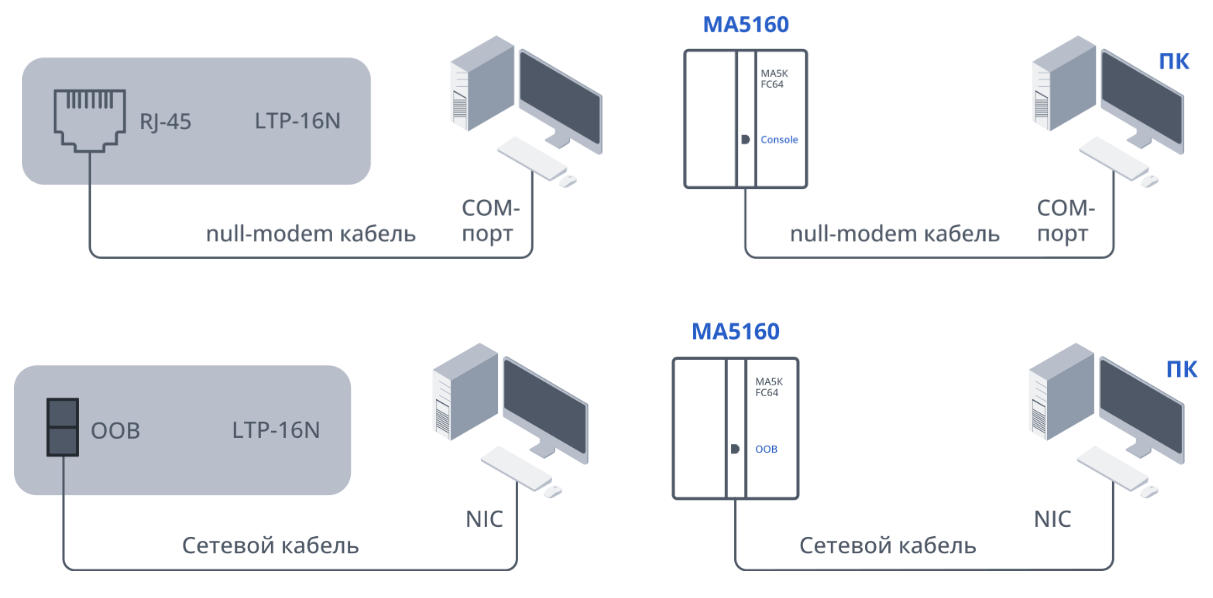

Существует два метода подключения LTP для первичной настройки:

          1. через последовательный порт (далее СOM-порт) :

Для использования этого типа подключения персональный компьютер либо должен иметь встроенный COM-порт, либо должен комплектоваться кабелем-переходником USB-COM. На компьютере также должна быть установлена терминальная программа, например HyperTerminal.

Параметры порта:

Стандартные аутентификационные данные: admin/password

          2. через The Out of Band (OOB) port :

Альтернативой консоли является порт OOB. Подключение через него осуществляется посредством протокола TELNET. Для подключения к терминалу персональный компьютер должен иметь сетевую карту. Дополнительно потребуется сетевой кабель (RJ-45) необходимой длины, которым нужно соединить порт OOB с сетевой картой компьютера. Интерфейсу сетевой карты необходимо задать адрес, принадлежащий подсети 192.168.100.0/24. Согласно заводским  настройкам IP-адрес самого интерфейса OOB 192.168.100.2, соединение нетегированное.

Порт OOB является единственным медным портом на корпусе LTP-16N. ОН предназначен только для управления и не может выступать в роли uplink-порта.

Настройка параметров management

После подключения к cli терминала производится настройка интерфейса управления  - IP-адрес самого узла, IP шлюза, маска подсети и номер тега mngt-vlan, например :

LTP-16N# configure terminal
LTP-16N(configure)# management ip 192.168.11.88
LTP-16N(configure)# management mask 255.255.254.0
LTP-16N(configure)# management gateway 192.168.11.70
LTP-16N(configure)# management vid 4004
LTP-16N(configure)# do commit

Также нужно тегировать front-port, который  будет использоваться для доступа к управлению LTP, тегом management vlan:

LTP-16N(configure)# interface front-port 1
LTP-16N(config)(if-front-1)# vlan allow 4004
LTP-16N(configure)# do commit
Для удобства можно указать диапазон vlan <1-4094>

После настройки management LTP становится доступен с трех точек подключения :

  1. Консольный интерфейс
  2. Management-интерфейс с front-порта
  3. Интерфейс OOB в пределах подсети 192.168.100.0/24

Конфигурация OOB

При необходимости можно изменить адрес, подсеть и vlan для доступа через OOB :

LTP-16N(configure)# interface port-oob
LTP-16N(config)(if-port-oob)# ip 192.168.1.2 mask 255.255.255.0 vid 12
LTP-16N(configure)# do commit

Настройка management bridge
В функционале также присутствует возможность настройки доступа с порта OOB через mngt-интерфейс LTP :

LTP-16N(configure)# interface port-oob
LTP-16N(config)(if-port-oob)# include management
LTP-16N(configure)# do commit

В результате этих изменений  LTP будет доступна через порт OOB из подсети управления по IP адресу своего management интерфейса. При этом остальные сетевые настройки в конфигурации порта OOB будут игнорироваться.

Настройка доступа через L3 интерфейсы прочих VLAN (не management)

Будет доступно в версии 1.7.0

Доступ к LTP также можно настроить с помощью L3 интерфейса во VLAN. Таким образом можно организовать доступ к LTP одновременно через несколько других VLAN помимо management VLAN.
Пример настройки:

LTP-16N(configure)# vlan 1313
LTP-16N(config)(vlan-1313)# ip interface address 192.168.251.6 mask 255.255.255.0
LTP-16N(config)(vlan-1313)# ip interface management access allow
LTP-16N(config)(vlan-1313)# do commit
        Configuration committed successfully

По окончании этой настройки LTP будет доступна как через свой management IP во vlan-управления (в примере 4004), так и через заданный IP во vlan 1313.
