Услуга (service) является ключевым понятием при настройке ONT на OLT. Это понятие полностью включает в себя канал передачи данных от интерфейсов на передней панели терминала до пользовательских портов ONT.
На ONT существует два домена управления – RG и OMCI. OMCI домен ONT использует протокол OMCI для взаимодействия с OLT (для настройки внутренних интерфейсов, бриджей и прочих параметров). RG-домен (Residential Gateway) — позволяет создавать маршрутизируемые на ONT сервисы, которые могут получать конфигурацию так же и со стороны сети по протоколу TR-069 либо могут быть настроены через встроенный WEB интерфейс ONT. Подробнее данные понятия описаны в TR-142 Issue: 4.
Домены управления призваны разграничить функциональные области ONT, где OMCI домен взаимодействует с OLT по стеку протоколов GPON / XGS-PON. В свою очередь RG домен отвечает за более высокоуровневый функционал маршрутизатора в рамках ONT и имеет свой стек протоколов.
Существует два типа ONT:
- Первый тип имеет в своем составе оба домена: RG и OMCI. Внутренние интерфейсы и иные параметры на таких ONT могут быть настроены как средствами OLT при помощи OMCI, так и через TR-069 или WEB интерфейс. Примеры линеек Eltex таких устройств: NTU-RG, NTU-52X, NTX-RG, и.т.д.
- Второй тип ONT имеет в своем составе только OMCI домен. Устройства такого типа могут быть настроены только при помощи OLT и только в режиме bridge для прозрачного пропуска трафика через ONT. Проходящий через ONT трафик может быть модифицирован путем формирования на OLT правил по добавлению, удалению или преобразованию L2 меток. Примеры таких ONT Eltex: NTU-1, NTX-1, NTU-SFP, NTX-SFP.
В соответствии с существующими доменами, выделяются услуги двух типов: routed и bridged.
Под bridged-услугой понимается услуга, для настройки которой задействован только OMCI домен управления. Настройка такой услуги выполняется полностью с OLT по протоколу OMCI.
Под routed-услугой понимается услуга, для настройки которой задействован как OMCI-домен управления, так и RG. Для работы услуги данного типа на OLT строится логический канал до WAN интерфейса RG домена ONT. Дальнейшая настройка RG домена ONT осуществляется через TR-069 либо через web-интерфейс ONT.

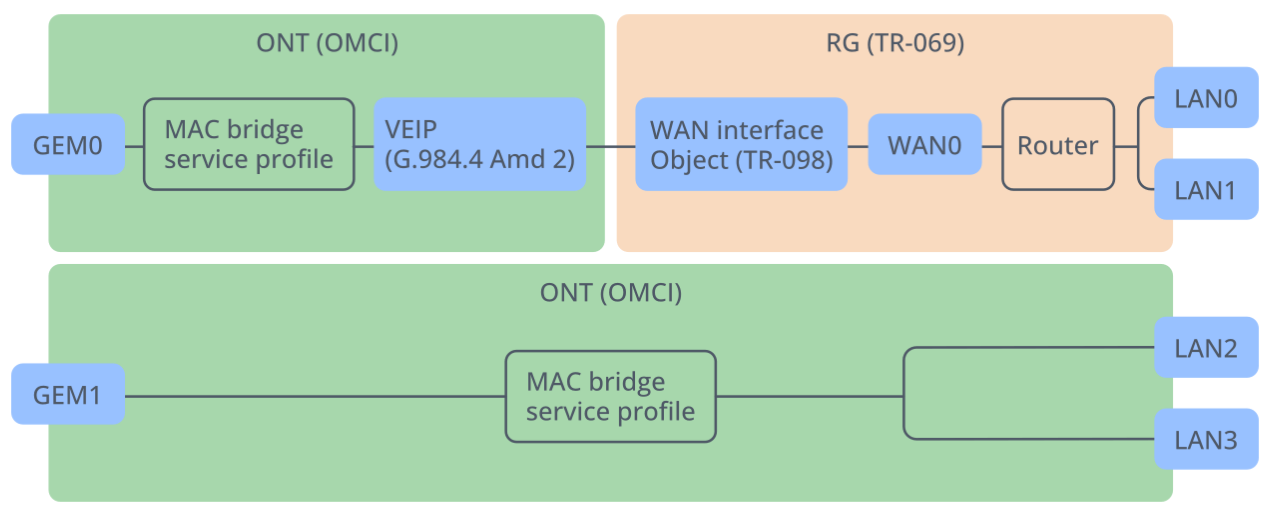

Таким образом, OMCI домен и, соответственно, поддержка необходимого стека протоколов для работы в PON сетях присутствует на ONT любого типа. Это позволяет выполнить настройку bridge услуги по протоколу OMCI на любых ONT. Для RG ONT возможна так же гибридная настройка, где часть LAN портов может относиться к bridged-услуге настраиваемой с OLT, а другая часть LAN портов может относиться к Routed-услуге, настраиваемой через TR-069 или WEB интерфейс ONT. Схематично настройка гибридной схемы на примере ONT с 4 LAN портами с поддержкой RG будет выглядеть следующим образом:
Примеры настройки типовых схем для ONT, настраиваемых только в режиме OMCI-bridge приведены в статьях:
[LTP-X, MA4000] Типовая настройка SFP-ONU
[LTP-N, LTX, MA5160] Типовая настройка SFP-ONU
[LTX, LTX-C, LC16XG, LC16C] Типовая настройка SFP-ONU NTX-SFP-100
[LTP-X, MA4000] Типовая настройка NTU-1
[LTP-N, LTX, MA5160] Типовая настройка NTU-1
[LTX, LTX-C, LC16XG, LC16C] Типовая настройка NTX-1
Обратите внимание. При настройке схемы OMCI-bridge на LTP-N / LTX / MA5160 существуют некоторые ограничения, связанные с сервисной моделью предоставления услуг. Подробнее описание существующих параметров сервисных моделей и их параметров приведены в статье [LTP-N, LTX, MA5160] Настройка сервисных моделей.
