Voice VLAN используется для выделения VoIP-оборудования в отдельную VLAN. Для VoIP-фреймов могут быть назначены QoS-атрибуты для приоритезации трафика. Классификация фреймов, относящихся к фреймам VoIP-оборудования, базируется на OUI ( Organizationally Unique Identifier – первые 24 бита MAC-адреса) отправителя.
Функционал настраивается в 2 этапа:
1) Добавление Voice VLAN на стороне коммутатора
а) Динамически на основе OUI входящего фрейма:
Назначение Voice VLAN для интерфейса происходит автоматически - когда на порт поступает фрейм с OUI из таблицы Voice VLAN. Когда порт определяется, как принадлежащий Voice VLAN – данный порт добавляется во VLAN как tagged.
Voice VLAN может быть активирован на портах, работающих в режиме trunk и general.
Активировать voice vlan и добавить запись в таблицу OUI для используемого телефона
console(config)# voice vlan oui-table add 002618 console(config)# voice vlan id 10 console(config)# voice vlan state oui-enabled
console(config)# !
console(config)# interface gigabitethernet 1/0/10console(config-if)# switchport mode generalconsole(config-if)# voice vlan enableconsole(config-if)# exit
б) Статически:
console(config)# interface gigabitethernet 1/0/10console(config-if)# switchport mode generalconsole(config-if)# switchport general allowed vlan add 10 tagged
В примере VLAN 10 используется под голосовой трафик.
2) Назначение Voice VLAN на стороне оконечного оборудования

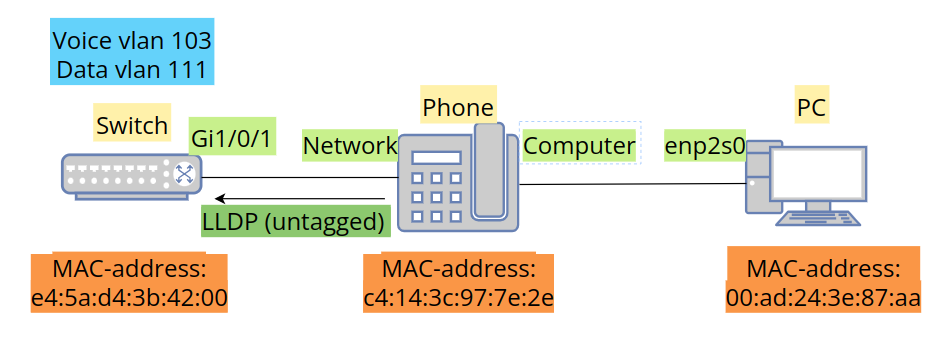

а) С помощью lldp-med политик
ID Voice VLAN будет присвоен VoIP оборудованию с помощью lldp-med фреймов. Инициатором получение Voice VLAN в данном случае является VoIP-оборудование.
Настройка lldp-med политики с указанием номера voice vlan
console(config)# no lldp med network-policy voice autoconsole(config)# lldp med network-policy 1 voice vlan 10 vlan-type tagged up 4
Привязать lldp-med политику, активировать voice vlan для интерфейса
console(config)# interface gigabitethernet 1/0/10console(config-if)# switchport mode generalconsole(config-if)# lldp med enable network-policyconsole(config-if)# lldp med network-policy add 1console(config-if)# switchport general allowed vlan add 20 untaggedconsole(config-if)# switchport general pvid 20console(config-if)# exit
В примере VLAN 10 используется под голосовой трафик, VLAN 20 используется под DATA-трафик.
Проверить работу voice vlan можно при помощи команд show voice vlan GigabitEthernet1/0/10
console# sh voice vlan type oui GigabitEthernet1/0/10Aging timeout: 1440 minutesCoS: 7Remark: No
OUI table
MAC Address - Prefix Description-------------------------- --------------------------------00:26:18 PC
Interface Enabled Secure Activated COS Mode------------ ------------------ ------------- ----------------- ----------gi1/0/12 Yes No Yes src
б) Назначение Voice VLAN по DHCP
В ответе от DHCP-сервера присутствует опция 132 (VLAN ID), с помощью которой устройство автоматически назначает себе VLAN для маркировки трафика (Voice VLAN).
Данная схема не получила широкого применения.
Существует ещё 1 вариант настройки Voice VLAN.
Если VoIP-оборудование и ПК подключены к одному порту коммутатора и оба устройства передают нетегированный трафик, то для настройки отдельного vlan для телефонии можно воспользоваться функцией map mac. В примере VLAN 10 используется под голосовой трафик, VLAN 20 используется под DATA-трафик.
Настраиваем map mac, где используем mac address телефона:
vlan databasevlan 10,20map mac aa:bb:cc:dd:00:00 32 macs-group 1exit
Выполняем настройку порта коммутатора:
interface gigabitethernet 1/0/10switchport mode generalswitchport general allowed vlan add 10,20 untaggedswitchport general map macs-group 1 vlan 10switchport general pvid 20exit
