Общая информация

На OLT существует возможность мониторинга утилизации текущей утилизации полосы пропускания по сервисам по каждому ONT в отдельности. При мониторинге доступны следующие показатели:

  • Last utilization counters for 30 seconds – средняя загрузка полосы за последние 30 секунд;
  • 5m:00s utilization average – значения усредненные за 5-минутный интервал.

MA4000

На MA4000 сбор информации по утилизации осуществляется постоянно. Включение или отключение функционала не требуется. Просмотр значений утилизации осуществляется при помощи следующих команд:

MA4000# show interface ont <pon-serial> services utilization
MA4000# show interface ont <ont id> services utilization

<ponserial>  – серийный номер ONT в формате:

  • AAAAXXXXXXXX, где A заглавная буква и где X в hex-формате [0-F];
  • XXXXXXXXXXXXXXXX, где X в hex-формате [0-F]; XX-XX-XX-XX-XX-XX-XX-XX, где X в hex-формате [0-F];

<ont id> – номер интерфейса ONT, задается в виде: SLOT/PORT/ONTID, где:

  • SLOT – номер слота или диапазон;
  • PORT – номер GPON-порта на линейной карте или диапазон портов;
  • ONTID – номер ONT на канале или диапазон номеров;.

Возьмём в качестве примера ONT 454C545873000140, прописана на порту 3/4/1 и на неё назначены 2 сервиса:

interface ont 3/4/1
serial "454C545873000140"
service 1 profile cross-connect "test"
service 1 profile dba "dba-00"
service 2 profile cross-connect "test2"
service 2 profile dba "dba-00"
exit

Пример запроса статистики утилизации через номер ONT id и через серийный номер ONT:

MA4000# show interface ont 3/4/1 services utilization

-----------------------------------
[ONT3/4/1] services utilization
-----------------------------------

      Last utilization for 30 seconds:

                              Services     1    2
                   Upstream, kbits/sec    11    0
                 Downstream, kbits/sec    11    0

    Average utilization for 5 minutes:

                              Services     1    2
                   Upstream, kbits/sec     8    0
                 Downstream, kbits/sec     8    0

MA4000# show interface ont 454C545873000140 services utilization

-----------------------------------
[ONT3/4/1] services utilization
-----------------------------------

      Last utilization for 30 seconds:

                              Services    1    2
                   Upstream, kbits/sec    120  563
                 Downstream, kbits/sec    80   564

    Average utilization for 5 minutes:

                              Services    1    2
                   Upstream, kbits/sec    100  560
                 Downstream, kbits/sec    100  561

LTP-X

На LTP-X, в отличии от MA4000-PX, снятие статистики утилизации необходимо включать в конфигурации ONT для каждого сервиса отдельно. Утилизация для каждого сервиса на каждом ONT включается отдельно.

Пример включения функции утилизации по сервисам:

LTP-8X# configure terminal
LTP-8X(config)# interface ont 0/10
LTP-8X(config)(if-ont-0/10)# service 1 utilization-enable
LTP-8X(config)(if-ont-0/10)# service 2 utilization-enable
LTP-8X(config)(if-ont-0/10)# service 3 utilization-enable

После включения сбора статистки по утилизации сервисов на ONT, статистику можно запросить идентичными командами как на MA4000:

LTP-8X# show interface ont 0/10 services utilization

-----------------------------------
[ONT0/10] services utilization
-----------------------------------

      Last utilization for 30 seconds:

                              Services    1        2    3
                   Upstream, kbits/sec    49976    0    0
                 Downstream, kbits/sec    49973    0    0

    Average utilization for 5 minutes:

                              Services    1       2    3
                   Upstream, kbits/sec    65248   0    0
                 Downstream, kbits/sec    65211   0    0

LTP-8X# show interface ont ELTX73000140 services utilization

-----------------------------------
[ONT0/10] services utilization
-----------------------------------

      Last utilization for 30 seconds:

                              Services    1      2    3
                   Upstream, kbits/sec    49976  0    0
                 Downstream, kbits/sec    49973  0    0

    Average utilization for 5 minutes:

                              Services    1      2    3
                   Upstream, kbits/sec    65248  0    0
                 Downstream, kbits/sec    65211  0    0

EMS

В EMS доступно снятие и сохранение статистки утилизации сервисов ONT в виде графика или таблицы. При этом в случае с мониторингом LTP-X, перед сбором статистики из EMS, мониторинг утилизации должен быть включен в CLI.

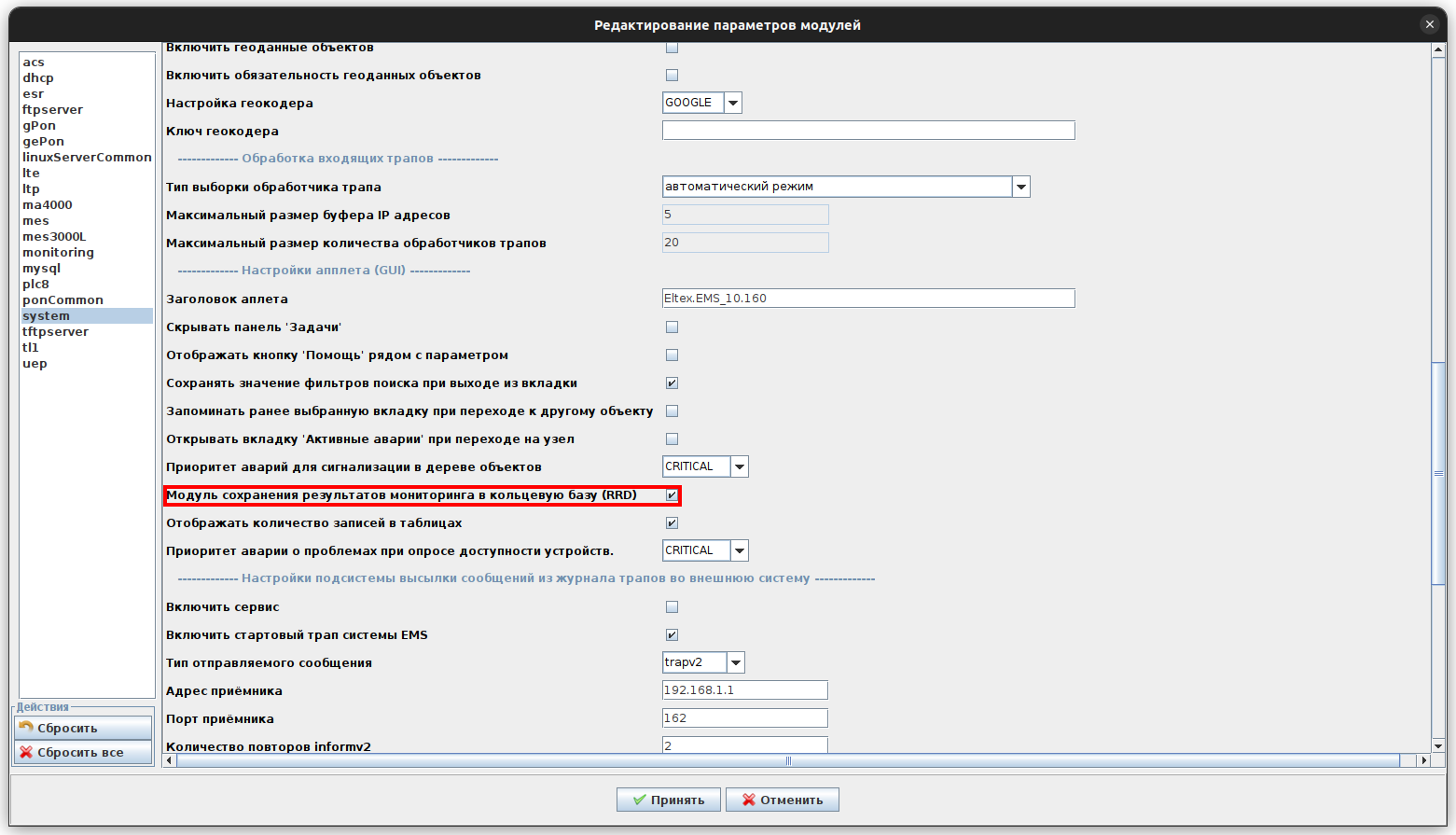

Для сбора статистики по утилизации в EMS в первую очередь необходимо включить монитор "Модуль сохранения результатов мониторинга в кольцевую базу (RRD)" и выполнить перезапуск EMS. Чекбокс для включения функции находится по пути Администрирование → Настройка сервера → Системные модули → system → блок "Настройки апплета (GUI)".

Далее для просмотра статистики необходимо в GUI EMS выбрать нужный ONT из списка, по нажатию правой кнопки мыши по нужному ONT вызвать всплывающее меню и выбрать "Статистика по полосам пропускания". В открывшемся окне необходимо запустить снятие статистики кнопкой "Старт".

После этого, EMS начнёт снимать данные по утилизации раз в 5 минут и сохранять эти данные в виде графика и таблицы.
