Статья актуальна для следующих устройств:
- RG-5520G-Wax (начиная с версии ПО 1.6.0-b80)
- RG-5520G-Wax rev.B (начиная с версии ПО 1.6.0-b80)
- RG-5520G-Wax-Z (для версии ПО 1.4.1-b5)
- RG-1520G-Wax (начиная с версии ПО 1.6.0-b80)
- RG-1520G-Wax-Z (для версии ПО 1.4.1-b5)
- RG-5440G-Wac (начиная с версии ПО 1.11.2-b10)
- RG-5440G-WZ (начиная с версии ПО 1.11.2-b10)
- RG-1440G-Wac (начиная с версии ПО 1.11.2-b10)
В данной статье описываются возможные варианты топологии EasyMesh-сети.
Подключение устройств возможно как по кабелю, так и по беспроводному интерфейсу:

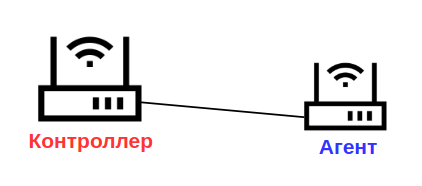

Рисунок 1. Объединение устройств в EasyMesh-сеть с помощью кабеля

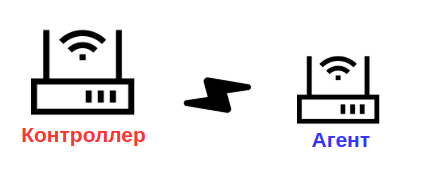

Рисунок 2. Объединение устройств в EasyMesh-сеть с помощью беспроводного интерфейса
Рисунок 3. Отображение топологии EasyMesh-сети с агентом подключенным по кабелю
Для увеличения площади покрытия Wi-Fi к одному контроллеру допускается подключение нескольких агентов по схеме "Звезда":

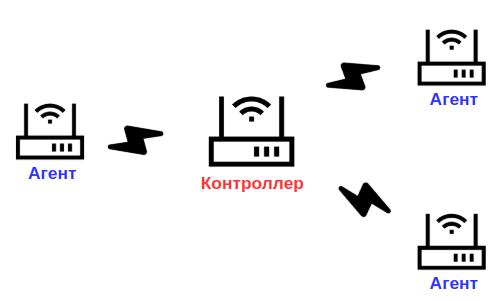

Рисунок 4. Объединение устройств в EasyMesh-сеть по схеме "Звезда"

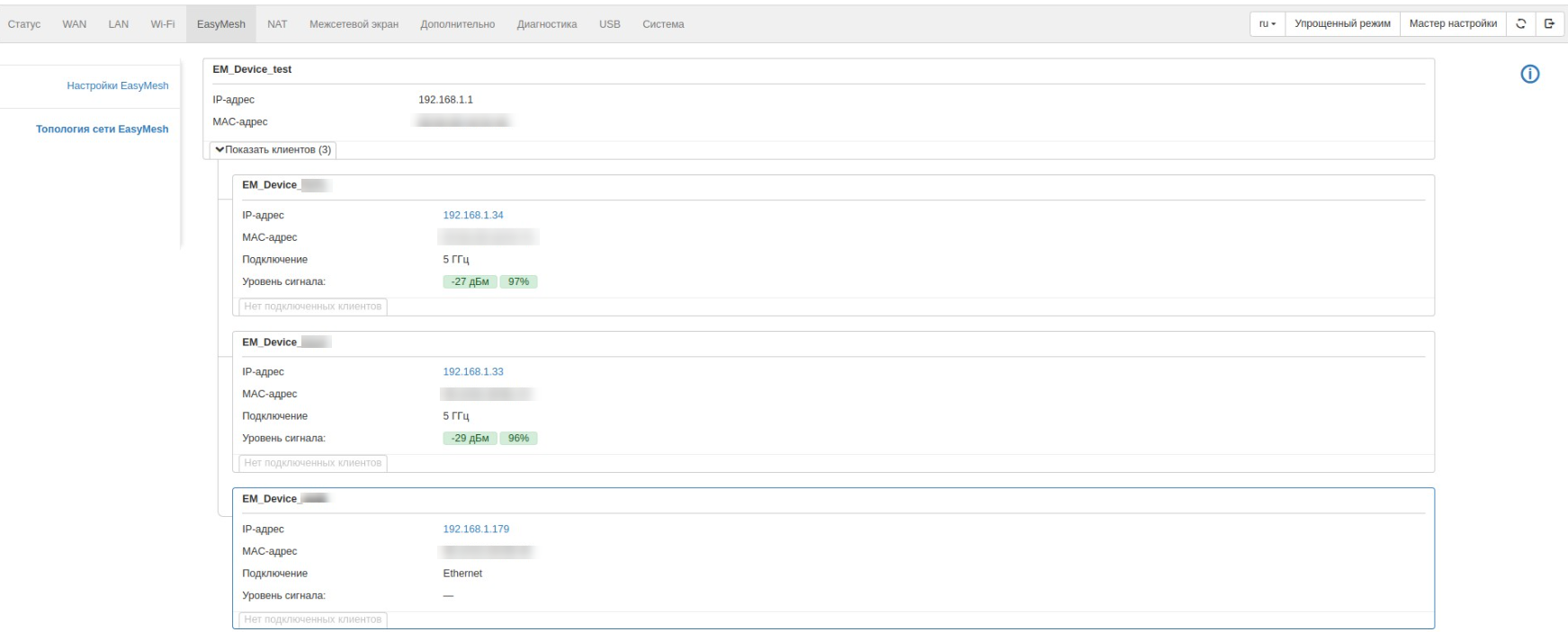

Рисунок 5. Отображение топологии EasyMesh-сети при подключении агентов по схеме "Звезда"
Объединение в EasyMesh-сеть гарантируется при одновременной работе не более 3 агентов
Допускается вариант добавления в сеть новых устройств с помощью уже подключенных агентов, что соответствует последовательной схеме подключения:

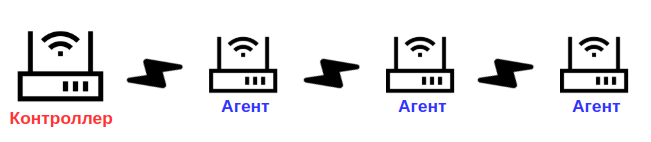

Рисунок 6. Объединение устройств в EasyMesh-сеть с последовательным подключением агентов

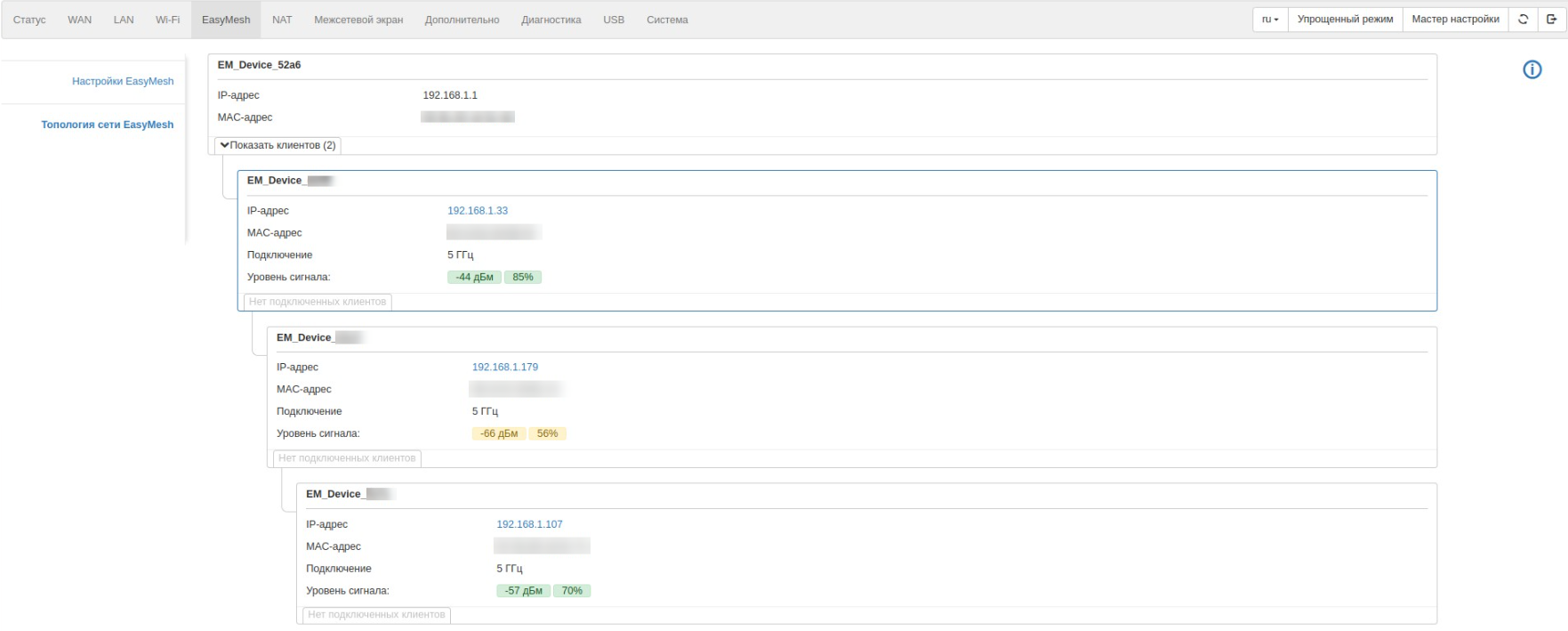

Рисунок 7. Отображение топологии EasyMesh-сети при последовательном подключении агентов
