Статья актуальна для следующих устройств:
- RG-5520G-Wax (начиная с версии ПО 1.6.0-b80)
- RG-5520G-Wax rev.B (начиная с версии ПО 1.6.0-b80)
- RG-5520G-Wax-Z (для версии ПО 1.4.1-b5)
- RG-1520G-Wax (начиная с версии ПО 1.6.0-b80)
- RG-1520G-Wax-Z (для версии ПО 1.4.1-b5)
- RG-5440G-Wac (начиная с версии ПО 1.11.2-b10)
- RG-5440G-WZ (начиная с версии ПО 1.11.2-b10)
- RG-1440G-Wac (начиная с версии ПО 1.11.2-b10)
Скорость соединения поддерживаемая устройствами:
RG-5520G-Wax, RG-5520G-Wax-Z, RG-5520G-Wax rev.B, RG-1520G-Wax, RG-1520G-Wax-Z:
WAN - 10/100/1000/2500BASE-T (RJ-45)
LAN - 10/100/1000BASE-T (RJ-45)
RG-5440G-Wac, RG-5440G-WZ, RG-1440G-Wac:
WAN - 10/100/1000BASE-T (RJ-45)
LAN - 10/100/1000BASE-T (RJ-45)
Определить установленную скорость можно одним из следующих способов:
Индикация устройства
| Индикатор | Состояние индикатора | Состояние устройства |
|---|---|---|
| WAN | зеленый, горит | установлено соединение с подключенным сетевым устройством на скорости 10/100 Мбит/с |
| зеленый, мигает | процесс пакетной передачи данных по WAN-интерфейсу на скорости 10/100 Мбит/с | |
| оранжевый, горит | установлено соединение с подключенным сетевым устройством на скорости 1000/ 2500* Мбит/с | |
| оранжевый, мигает | процесс пакетной передачи данных по WAN-интерфейсу на скорости 1000/ 2500* Мбит/с | |
| не горит | WAN-кабель не подключен | |
| LAN | зеленый, горит | установлено соединение с подключенным сетевым устройством на скорости 10/100 Мбит/с |
| зеленый, мигает | процесс пакетной передачи данных по LAN-интерфейсу на скорости 10/100 Мбит/с | |
| оранжевый, горит у | установлено соединение с подключенным сетевым устройством на скорости 1000 Мбит/с | |
| оранжевый, мигает | процесс пакетной передачи данных по LAN-интерфейсу на скорости 1000 Мбит/с | |
| не горит | LAN-кабель не подключен | |
| Примечание: * скорость соединения WAN-порта в 2500 Мбит/с только для RG-5520G-Wax, RG-5520G-Wax-Z, RG-5520G-Wax rev.B, RG-1520G-Wax, RG-1520G-Wax-Z | ||
Расположение LAN и WAN индикаторов на корпусе устройства для RG-5520G-Wax rev.B, RG-1520G-Wax, RG-1520G-Wax-Z:

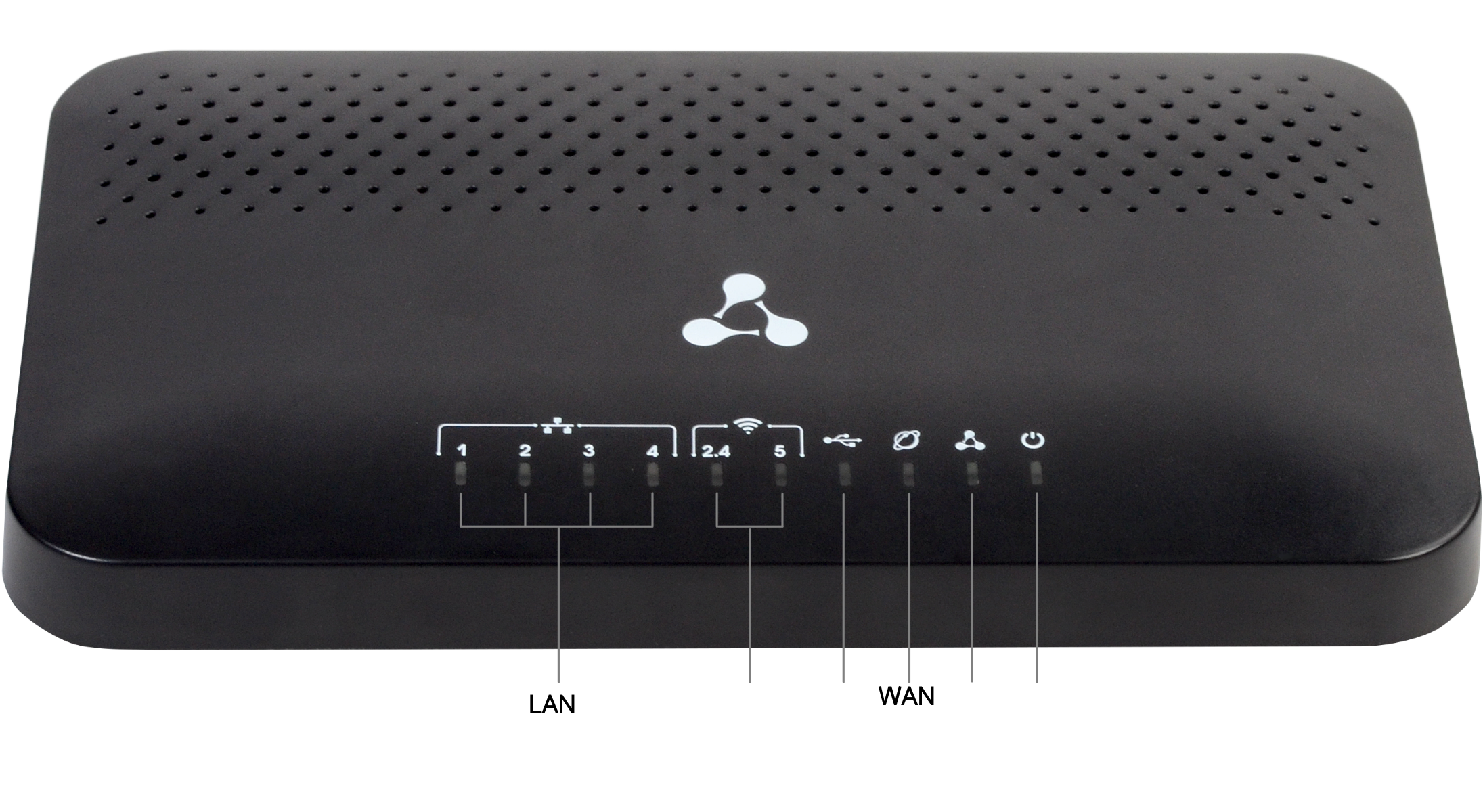

Расположение LAN и WAN индикаторов на корпусе устройства для RG-5520G-Wax, RG-5520G-Wax-Z, RG-5440G-Wac, RG-5440G-WZ, RG-1440G-Wac:
2. С помощью web-интерфейса устройства
Второй и более точный способ определения скорости соединения роутера с другим сетевым устройством - перейти в web-интерфейс роутера.
Для получения необходимой информации необходимо перейти по следующим пунктам меню: Статус --> Мониторинг --> Состояние портов Ethernet
Обратите внимание, что установление скорости соединения между сетевыми устройствами не гарантирует доступа в Интернет, так как это зависит и от других параметров. Например, получение IP-адреса устройством. Но установление скорости соединения является обязательным пунктом для доступа в Интернет или взаимодействия устройств друг с другом.
