Целью данного документа является демонстрация решения для построения инфраструктуры проводной сети передачи данных, базирующегося на технологии GPON, на примере сети предприятия. В данном случае рассмотрен пример построения отельной сети.

Введение

GPON — технология доступа, в которой в качестве транспорта между конечным абонентским оборудованием (ONT) и станционным оборудованием (OLT) используется пассивная оптическая сеть (PON). Общим компонентом всех PON-сетей являются оптическое волокно и пассивные (не требующие питания) элементы — сплиттеры, сумматоры, и т. д. Таким образом, ключевым преимуществом PON-сетей является отсутствие необходимости использования на участке OLT↔ONT активных элементов (усилителей, повторителей сигнала), требующих дополнительного питания.

Основными преимуществами технологии являются: использование одного станционного терминала для множества абонентских устройств, оптимальное использование полосы пропускания, а также более высокие показатели дальности передачи сигнала на оптической сети, более высокие скорости передачи данных и более высокую абонентскую плотность по сравнению с технологиями ETTH. Технология GPON позволяет обеспечить скорость передачи данных до 2.5 Гбит/с по направлению к абоненту (downstream) и до 1,25 Гбит/с в направлении от абонента (upstream) на каждый GPON-порт.

Примечания и предупреждения

Подсказки содержат небольшие пояснения, помогающие быстрее освоить работу с оборудованием, или дополнительную информацию.

Примечания содержат важную информацию о настройке оборудования.

Предупреждения информируют пользователя о ситуациях, которые могут нанести вред и привести к некорректной работе системы или потере данных.

Глоссарий

OLT (Optical Line Terminal). Оптический линейный терминал — это станционное оборудование, устанавливаемое на узле связи оператора. Используется в технологии xPON (GPON, XGS-PON) как агрегирующий узел для подключения множества абонентских терминалов, работающих по данной технологии.

ONT (Optical Network Terminal). Оптический сетевой терминал — это абонентское оборудование, устанавливаемое в помещении абонента.

Режим Bridge — режим работы ONT, в котором услуги передаются через ONT прозрачно. В данном режиме требуется подключение за ONT дополнительного оборудования (ПК или маршрутизатора). При такой схеме подключения оборудование, подключаемое к LAN-интерфейсам ONT, устанавливает соединение напрямую с оборудованием сети оператора.

IGMP — Internet Group Management Protocol. Протокол управления multicast-потоком IPTV в IPv4-сетях.

Multicast — многоадресная рассылка.

Profile cross-connect — профиль конфигурации для услуг ONT, который отвечает за формирование логического канала передачи данных между OLT и ONT в определенном VLAN.

Profile ports — профиль конфигурации для услуг ONT, который отвечает за конфигурацию внутренних параметров LAN-интерфейсов ONT, формирование правил прохождения трафика через ONT, а также действия с проходящим через ONT multicast-трафиком.

Profile management — профиль конфигурации для услуг ONT, который отвечает за конфигурацию параметров взаимодействия ONT с ACS-сервером.

ACS (Automatic Configuration Server) – сервер автоматической конфигурации CPE (ONT).

Предлагаемая схема сети

Предлагаемая схема участка сети предприятия включает участок доступа GPON для подключения конечных пользовательских устройств. Предполагается установка отдельного абонентского терминала на каждое помещение. Все абонентские терминалы агрегируются на OLT, установленном в техническом помещении. Подключение к вышестоящей сети предприятия может выполняться путем подключения в коммутатор агрегации или напрямую в маршрутизатор в зависимости от схемы построения сети предприятия. В общем виде схема будет иметь следующий вид.

На данной схеме продемонстрировано логическое соединение OLT и ONT. Предполагается расположение ONT непосредственно в номерах. На один GPON канал ONT может быть подключено до 128 ONT. OLT формата pizza-box (LTP-8N, LTP-16N) имеют в своем составе 8 и 16 GPON-портов соответственно. Таким образом, суммарное количество ONT, которое может быть подключено на один OLT, составит 1024 или 2048 ONT, чего может быть достаточно для покрытия потребностей отелей. В качестве абонентских терминалов могут быть использованы ONT, имеющие в своем составе 4 LAN-порта. В соответствии с кабельным планом помещений по номерам СКС может быть выстроена на вывод в номере трех либо четырех розеток 8P8C RJ-45, каждая из которых будет скоммутирована с отдельным LAN-портом ONT. Технология GPON позволяет выполнить настройку каждого LAN-порта в отдельности под определенные услуги, каждая из которых будет предоставляться в своем уникальном VLAN. Например, может быть выполнено следующее распределение:

LAN 1 – IP-телефония;
LAN 2 – телевизор;
LAN 3 – проводной интернет;
LAN 4 – резерв, который может быть настроен под любую из услуг (в примере настройки выделим данный порт также под услугу Интернет).

В данной схеме предоставление Wi-Fi подключения средствами GPON не предусмотрено. Реализация Wi-Fi и использованием точек доступа и контроллера Eltex рассмотрено в гайде Отельная сеть на основе Wi-Fi (схема отеля Wi-Fi).

В рамках данного руководства не рассматривается построение кабельной инфраструктуры. Однако, следует обратить внимание на то, что ВОЛС для распределительной сети GPON должна быть спроектирована и выстроена корректно с расчетом оптического бюджета.

Возможные продуктовые решения

Возможные варианты используемого оборудования для приведенной схемы:

GPON OLT

В качестве GPON станционных терминалов могут быть использованы следующие модели OLT.

Модель	Количество uplink-портов	Тип uplink-портов	Количество PON-портов	Режимы работы PON-портов
Eltex LTP-8N	4	4 x 10GE (SFP+)/1GE (SFP)	8	GPON
Eltex LTP-16N	8	8 x 10GE (SFP+)/1GE (SFP)	16	GPON

GPON ONT

В качестве GPON абонентских терминалов могут быть использованы следующие модели ONT.

Модель	Количество LAN-портов	Тип LAN-портов
NTU-RG-5420G-Wac	4	4 x 1G

Выбор данной модели ONT обусловлен количеством имеющихся на ONT портов и количеством клиентов, которых необходимо подключать по ethernet в каждом помещении. Данные устройства имеют в своем составе модуль Wi-Fi, который может быть программно отключен. Отключение модуля для данной схемы необходимо для того, чтобы приемопередатчики Wi-Fi, установленные в ONT, не оказывали влияния на радиоэфир в помещениях и не создавали лишних помех для работы точек доступа Wi-Fi. Процедура отключения Wi-Fi на ONT рассмотрена в разделе настройки OLT / ONT.

Конфигурация оборудования и проверка работоспособности

Исходные данные для настройки схемы

Предположим, что нам необходимо в каждый номер и, соответственно, на каждую ONT, предоставить три услуги — высокоскоростной Интернет, IPTV и IP-телефонию. Архитектура предоставления услуг конечным пользователям, расположенным в номерах – VLAN на сервис. Каждая из услуг поступает на OLT из вышестоящей сети предприятия в своем сервисном VLAN:

VLAN 2149 — сервис Интернет;
VLAN 30 — сервис IPTV;
VLAN 3149 — сервис IP-телефонии (VoIP).

Дополнительно задействованы следующие VLAN:

VLAN 4094 — ACS внутренний (данный VLAN будет функционировать только в пределах OLT. Номер VLAN для ACS не должен пересекаться с другими сервисными VLAN);
VLAN 100 — управление.

В данной схеме предполагается включение OLT в сеть управления предприятия. В качестве примера будет использован VLAN 100. Подразумевается, что данный VLAN используется также для управления другими узлами сети предприятия. В зависимости от текущей схемы сети предприятия, номер данного VLAN может быть изменен на другой в ходе конфигурирования.

Так же в данной схеме существует необходимость отключения модулей Wi-Fi, которые включены по умолчанию. Для этой цели будет использоваться встроенный сервер ACS (Automatic Configuration Server) на OLT, взаимодействующий с ONT по протоколу CWMP. На ACS-сервере будет создан шаблон отключения приемопередатчиков Wi-Fi, примененный ко всем ONT. Для взаимодействия ONT с ACS-сервером настраивается VLAN 4094, который существует только в пределах OLT.

ТВ-вещание в данном примере реализовано при помощи multicast. Предполагается, что в сети предприятия существует источник multicast-вещания в VLAN 2149 либо multicast предоставляется поставщиком услуг и поступает в VLAN 2149 в сети предприятия. В зависимости от текущей схемы сети предприятия номер данного VLAN может быть изменен на другой в ходе конфигурирования.

Услуга телефонии в данном примере реализована в виде VoIP-сервиса путем подключения SIP-телефонов к LAN-портам ONT в номерах. Предполагается, что в сети предприятия существует SIP-сервер в VLAN 3149 либо услуга VoIP предоставляется поставщиком услуг и поступает в VLAN 3149 в сети предприятия. В зависимости от текущей схемы сети предприятия номер данного VLAN может быть изменен на другой в ходе конфигурирования.

Настройка SIP-телефонов осуществляется вручную непосредственно на самих телефонных аппаратах либо централизованно средствами сети предприятия или поставщика услуг. В данном случае OLT+ONT выступают как мост для прозрачной передачи трафика услуги телефония в сеть.

Ниже приведена схема с отображением деталей конфигурации.

Настройка OLT и ONT в CLI

В данном разделе описаны процедуры настройки функционала OLT и ONT. В качестве примера рассмотрим настройку PON-части для OLT LTP-16N и трех ONT NTU-RG-5420G-Wac для реализации данной схемы. Все абонентские терминалы в данном примере подключены физически к одному и тому же PON-дереву на интерфейс OLT PON-port 1. Необходимо настроить сервисные VLAN, в которых предоставляются абонентские услуги на uplink-интерфейсах для связи с вышестоящей сетью предприятия, а также на downlink PON-интерфейсах OLT и LAN-интерфейсах ONT для получения услуг конечными клиентами. Вышестоящая сеть, в свою очередь, подключается с сети провайдера. Услуги интернет, IPTV, VoIP могут предоставляться поставщиком услуг.

Первоначальная настройка OLT в части настроек управления для подключения по сети может быть выполнена через OOB-интерфейс либо через консольный интерфейс. Подробнее настройка параметров управления рассмотрена в пользовательской документации OLT и в статье в базе знаний [LTP-N, LTX, MA5160] Настройка параметров management. Пример настройки management-параметров OLT для данной схемы:

LTP-16N# configure terminal							#переход в режим конфигурирования OLT
LTP-16N(configure)# management ip 10.10.0.4			#указание IP-адреса OLT в сети управления
LTP-16N(configure)# management mask 255.255.0.0		#указание маски подсети управления
LTP-16N(configure)# management gateway 10.10.0.1	#указание маршрута по умолчанию
LTP-16N(configure)# management vid 100				#указание VLAN для управления OLT
LTP-16N(configure)# interface front-port 1
LTP-16N(config)(if-front-1)# vlan allow 100			#настройка VLAN управления на uplink-интерфейсе OLT
LTP-16N(configure)# do commit						#применение конфигурации
LTP-16N(configure)# do save							#сохранение выполненных изменений в энергонезависимой памяти

Детали настройки ONT

Идентификаторы в конфигурации — interface ont 1/1, interface ont 1/2, interface ont 1/3;
Все услуги предоставляются на выходе с LAN-портов в режиме untagged;
Средствами OMCI с OLT настраиваются 4 LAN-интерфейса;
Каждой предоставляемой ONT-услуге будет соответствовать свой профиль cross-connect;
Помимо настройки услуг на LAN-портах в режиме моста, на ONT дополнительно средствами OMCI с OLT создается служебный L3 WAN-интерфейс для взаимодействия со встроенным в OLT сервером автоконфигурирования.

Порядок настройки

Формирование сервисных профилей cross-connect и ports для ONT.

LTP-16N# configure terminal												#переход в режим конфигурирования OLT
LTP-16N(configure)# profile cross-connect Internet						#переход в режим конфигурирования профиля сервиса Интернет
LTP-16N(config)(profile-cross-connect-Internet)# ont-mode bridge 		#указание режима работы ONT - bridge
LTP-16N(config)(profile-cross-connect-Internet)# bridge group 20		#указание номера bridge group (номер может быть любым, должен совпадать с номером в profile ports)
LTP-16N(config)(profile-cross-connect-Internet)# outer vid 2149			#указание сервисного VLAN ID услуги Интернет
LTP-16N(config)(profile-cross-connect-Internet)# user vid untagged		#указание VLAN ID на выходе с LAN ONT
LTP-16N(config)(profile-cross-connect-Internet)# exit
LTP-16N(configure)# profile cross-connect VoIP                 			#переход в режим конфигурирования профиля сервиса VoIP
LTP-16N(config)(profile-cross-connect-VoIP)# ont-mode bridge
LTP-16N(config)(profile-cross-connect-VoIP)# bridge group 30
LTP-16N(config)(profile-cross-connect-VoIP)# outer vid 3149
LTP-16N(config)(profile-cross-connect-VoIP)# user vid  untagged
LTP-16N(config)(profile-cross-connect-VoIP)# exit
LTP-16N(configure)# profile cross-connect IPTV							#переход в режим конфигурирования профиля сервиса IPTV
LTP-16N(config)(profile-cross-connect-IPTV)# ont-mode bridge
LTP-16N(config)(profile-cross-connect-IPTV)# bridge group 40
LTP-16N(config)(profile-cross-connect-IPTV)# outer vid 30
LTP-16N(config)(profile-cross-connect-IPTV)# user vid untagged
LTP-16N(config)(profile-cross-connect-IPTV)# multicast enable
LTP-16N(config)(profile-cross-connect-IPTV)# exit
LTP-16N(configure)# profile cross-connect ACS                 			#переход в режим конфигурирования профиля для ACS
LTP-16N(config)(profile-cross-connect-ACS)# ont-mode bridge
LTP-16N(config)(profile-cross-connect-ACS)# outer vid 4094
LTP-16N(config)(profile-cross-connect-ACS)# iphost enable               #разрешить создание L3 WAN-интерфейса для данного сервиса на ONT
LTP-16N(config)(profile-cross-connect-ACS)# exit
LTP-16N(configure)# profile ports Services
LTP-16N(config)(profile-ports-Services)# igmp multicast dynamic-entry 1 vid 30 group 224.0.0.1 239.255.255.254	#указание разрешенного диапазона multicast-групп для ONT
LTP-16N(config)(profile-ports-Services)# port 1 bridge group 30												    #указание номера bridge group услуги VoIP для LAN1
LTP-16N(config)(profile-ports-Services)# port 2 multicast enable												#включение обработки multicast на LAN2
LTP-16N(config)(profile-ports-Services)# port 2 bridge group 40													#указание номера bridge group услуги IPTV для LAN2
LTP-16N(config)(profile-ports-Services)# port 2 igmp downstream tag-control remove-tag							#правило удаления тега VLAN для downstream multicast
LTP-16N(config)(profile-ports-Services)# port 2 igmp downstream vid 30											#VLAN ID downstream multicast-трафика
LTP-16N(config)(profile-ports-Services)# port 2 igmp upstream tag-control add-tag								#правило добавления тега VLAN для upstream multicast
LTP-16N(config)(profile-ports-Services)# port 2 igmp upstream vid 30										    #VLAN ID upstream multicast трафика
LTP-16N(config)(profile-ports-Services)# port 3 bridge group 20                                                 #указание номера bridge group услуги Internet для LAN3
LTP-16N(config)(profile-ports-Services)# port 4 bridge group 20                                                 #указание номера bridge group услуги Internet для LAN4
LTP-16N(config)(profile-ports-Services)# exit
LTP-16N(configure)# profile management ACS																		#создание профиля взаимодействия ONT с ACS-сервером
LTP-16N(config)(profile-management-ACS)# username acs
LTP-16N(config)(profile-management-ACS)# password acsacs
LTP-16N(config)(profile-management-ACS)# url http://192.168.200.1
LTP-16N(config)(profile-management-ACS)# exit
LTP-16N(config)# do commit 												#применение конфигурации
LTP-16N(config)# do save												#сохранение выполненных изменений в энергонезависимой памяти

Настройка сервисных VLAN на uplink-интерфейсе OLT, включение IGMP snooping.

LTP-16N(configure)# vlan 30																	#переход в режим редактирования VLAN 30 внутреннего коммутатора OLT
LTP-16N(config)(vlan-30)# name IPTV															#указание имени VLAN
LTP-16N(config)(vlan-30)# exit
LTP-16N(configure)# vlan 2149                                                               #переход в режим редактирования VLAN 2149 внутреннего коммутатора OLT
LTP-16N(config)(vlan-2149)# name Internet 													#указание имени VLAN
LTP-16N(config)(vlan-2149)# exit
LTP-16N(configure)# vlan 3149                                                               #переход в режим редактирования VLAN 3149 внутреннего коммутатора OLT
LTP-16N(config)(vlan-3149)# name VoIP 														#указание имени VLAN
LTP-16N(config)(vlan-3149)# exit
LTP-16N(configure)# interface front-port 1                                                  #переход в режим редактирования uplink интерфейса front-port 1
LTP-16N(config)(if-front-1)# vlan allow 30,2149,3149									    #добавление vlan на uplink интерфейс в режиме tagged (general)
LTP-16N(config)(if-front-1)# do commit
LTP-16N(config)(if-front-1)# exit
LTP-16N(configure)# ip igmp snooping enable													#включение igmp snooping
LTP-16N(configure)# do commit
LTP-16N(configure)# do save
LTP-16N(configure)# exit

Настройка встроенного ACS-сервера для взаимодействия с ONT через TR-069. По умолчанию ACS-сервер имеет следующие параметры:
- IP адрес: 192.168.200.1;
- Маска подсети ACS-сервера: 255.255.248.0;
- URL: http://192.168.200.1:9595;
- username: acs;
- password: acsacs.
При рассмотрении настройки встроенного ACS-сервера настройка данных параметров будет пропущена.

LTP-16N# configure terminal																	#переход в режим конфигурирования OLT
LTP-16N(configure)# ip acs																	#переход в режим конфигурирования встроенного ACS-сервера
LTP-16N(config)(acs)# acs-server enable                                                     #активация встроенного ACS-сервера
LTP-16N(config)(acs)# acs-server vlan 4094                                                  #настройка VLAN для встроенного ACS, данный VLAN будет действовать только в пределах OLT
LTP-16N(config)(acs)# dhcp-server enable												    #активация встроенного DHCP-сервера для взаимодействия ONT- и ACS-сервера
LTP-16N(config)(acs)# dhcp-server option-43 enable                                          #активация опции 43 на встроенном DHCP-сервере для передачи информации об ACS-сервере на ONT
LTP-16N(config)(acs)# dhcp-server range 192.168.200.2 192.168.207.254						#настройка пула адресов встроенного DHCP-сервера, доступных для назначения на ONT (соответствует подсети ACS)
LTP-16N(config)(acs)# exit
LTP-16N(configure)# do commit
LTP-16N(configure)# do save

Подсеть, используемая для работы ACS-сервера, не должна пересекаться с другими подсетями, настраиваемыми на OLT. Например, с management-подсетью.

Регистрация ONT на OLT и назначение конфигурации на ONT.

LTP-16N# show interface ont 1 connected															#вывод списка подключенных ONT и их PON-serial (на момент ввода команды ONT должны быть подключены к OLT)
LTP-16N# configure terminal																		#переход в режим конфигурирования OLT
LTP-16N(configure)# interface ont 1/1															#переход в режим редактирования ont 1/1 (номер канала / id ont на канале)
LTP-16N(config)(if-ont-1/1)# serial ELTX8500011C                                        		#указание pon-serial ONT (можно скопировать из списка подключенных)
LTP-16N(config)(if-ont-1/1)# description HotelRoom_101                                          #указание descripton для ONT, здесь может быть указан номер комнаты
LTP-16N(config)(if-ont-1/1)# service 1 profile cross-connect Internet dba dba1					#назначение профиля cross-connect услуги Интернет на ONT
LTP-16N(config)(if-ont-1/1)# service 2 profile cross-connect VoIP dba dba1						#назначение профиля cross-connect услуги VoIP на ONT
LTP-16N(config)(if-ont-1/1)# service 3 profile cross-connect IPTV dba dba1						#назначение профиля cross-connect услуги IPTV на ONT
LTP-16N(config)(if-ont-1/1)# service 4 profile cross-connect ACS dba dba1						#назначение профиля cross-connect служебной услуги для TR-069 на ONT
LTP-16N(config)(if-ont-1/1)# profile ports Services                                             #назначение профиля ports на ONT
LTP-16N(config)(if-ont-1/1)# profile management ACS                                             #назначение профиля management на ONT
LTP-16N(config)(if-ont-1/1)# exit
LTP-16N(configure)# interface ont 1/2															#переход в режим редактирования ont 1/2
LTP-16N(config)(if-ont-1/2)# serial ELTX850000F4												#указание pon-serial ONT
LTP-16N(config)(if-ont-1/2)# description HotelRoom_102                                          #указание descripton для ONT, здесь может быть указан номер комнаты
LTP-16N(config)(if-ont-1/2)# service 1 profile cross-connect Internet dba dba1					#назначение профиля cross-connect услуги Интернет на ONT
LTP-16N(config)(if-ont-1/2)# service 2 profile cross-connect VoIP dba dba1						#назначение профиля cross-connect услуги VoIP на ONT
LTP-16N(config)(if-ont-1/2)# service 3 profile cross-connect IPTV dba dba1						#назначение профиля cross-connect услуги IPTV на ONT
LTP-16N(config)(if-ont-1/2)# service 4 profile cross-connect ACS dba dba1						#назначение профиля cross-connect служебной услуги для TR-069 на ONT
LTP-16N(config)(if-ont-1/2)# profile ports Services                                             #назначение профиля ports на ONT
LTP-16N(config)(if-ont-1/2)# profile management ACS                                             #назначение профиля management на ONT
LTP-16N(config)(if-ont-1/2)# exit
LTP-16N(configure)# interface ont 1/3															#переход в режим редактирования ont 1/3
LTP-16N(config)(if-ont-1/3)# serial ELTX850000E0												#указание pon-serial ONT
LTP-16N(config)(if-ont-1/3)# description HotelRoom_103                                          #указание descripton для ONT, здесь может быть указан номер комнаты
LTP-16N(config)(if-ont-1/3)# service 1 profile cross-connect Internet dba dba1					#назначение профиля cross-connect услуги Интернет на ONT
LTP-16N(config)(if-ont-1/3)# service 2 profile cross-connect VoIP dba dba1						#назначение профиля cross-connect услуги VoIP на ONT
LTP-16N(config)(if-ont-1/3)# service 3 profile cross-connect IPTV dba dba1						#назначение профиля cross-connect услуги IPTV на ONT
LTP-16N(config)(if-ont-1/3)# service 4 profile cross-connect ACS dba dba1						#назначение профиля cross-connect служебной услуги для TR-069 на ONT
LTP-16N(config)(if-ont-1/3)# profile ports Services                                             #назначение профиля ports на ONT
LTP-16N(config)(if-ont-1/3)# profile management ACS                                             #назначение профиля management на ONT
LTP-16N(config)(if-ont-1/3)# exit
LTP-16N(configure)# do commit
LTP-16N(configure)# do save
LTP-16N(configure)# exit

При настройке сервисов ONT в примере назначается дефолтный профиль выделения полосы пропускания (dba) dba1. Для всех сервисов ONT можно использовать данный профиль. Подробнее настройка профилей dba рассмотрена в руководстве по эксплуатации OLT, которое можно найти на официальном сайте Eltex.

Следующим шагом необходимо убедиться в том, что ONT зарегистрированы и сконфигурированы без ошибок. После этого можно перейти к назначению конфигурации для встроенных интерфейсов ONT на ACS-сервере. Из настроек внутренних интерфейсов ONT потребуется только отключение приемопередатчиков Wi-Fi.

Обратите внимание. Работа с ONT в CLI встроенного ACS осуществляется по PON serial ONT. Формат отображения PON serial в CLI ACS всегда полностью в HEX виде вне зависимости от того, какой формат настроен в основном CLI OLT. Например, при отображении в основном CLI серийного номера ELTX8500011C этот же серийный номер в CLI ACS будут отображаться как 454C54588500011C. При необходимости в основном CLI формат отображения PON serial можно привести к HEX-виду при помощи параметра system ont-sn-format numerical.

LTP-16N# show interface ont 1 connected											#вывод списка подключенных ONT и их PON-serial (ONT должны находиться в статусе OK)
LTP-16N# show mac interface pon-port 1                                          #вывод списка MAC-адресов от подключенных ONT, должны присутствовать как минимум MAC в svid сервиса ACS (svid 4094)
LTP-16N# acs																	#переход в режим работы со встроенным ACS-сервером OLT
LTP-16N(acs)# profile                                                           #переход в режим работы с конфигурационными профилями встроенного ACS-сервера
LTP-16N(acs-profile)# add profile no_wi-fi										#создание профиля с именем "no_wi-fi" (имя профиля может быть любым)
LTP-16N(acs-profile)# profile no_wi-fi											#переход в режим редактирования созданного профиля для указания параметров, отключающих модули Wi-Fi 2.4 и 5GHz
LTP-16N(acs-profile-name='no_wi-fi')# set property "InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.Enable" "0" nocheck
LTP-16N(acs-profile-name='no_wi-fi')# set property "InternetGatewayDevice.LANDevice.1.WLANConfiguration.5.Enable" "0" nocheck
LTP-16N(acs-profile-name='no_wi-fi')# exit										#выход из режима редактирования профиля ACS
LTP-16N(acs-profile)# exit
LTP-16N(acs)# ont																#переход в режим работы с ONT
LTP-16N(acs-ont)# show list all													#просмотр списка ONT, обнаруженных на встроенном ACS-сервере. В списке должны присутствовать все ранее активированные ONT
LTP-16N(acs-ont)# ont 454C54588500011C											#переход в режим работы с определенным ONT
LTP-16N(acs-ont-sn='454C54588500011C')# set profile no_wi-fi					#назначение профиля ACS
LTP-16N(acs-ont-sn='454C54588500011C')# exit									#выход из режима работы с определенным ONT
LTP-16N(acs-ont)# ont 454C5458850000F4                                          #повторение действий для остальных настраиваемых ONT
LTP-16N(acs-ont-sn='454C5458850000F4')# set profile no_wi-fi
LTP-16N(acs-ont-sn='454C5458850000F4')# exit
LTP-16N(acs-ont)# ont 454C5458850000E0
LTP-16N(acs-ont-sn='454C5458850000E0')# set profile no_wi-fi
LTP-16N(acs-ont-sn='454C5458850000E0')# exit
LTP-16N(acs-ont)# exit
LTP-16N(acs)# exit																#возврат в основной CLI
LTP-16N# send omci default interface ont 1/1-3                                  #для применения настроек через TR-069 рекомендуем выполнить сброс ONT на заводские настройки

Проверка корректного применения конфигурации и работы услуг

LTP-16N# show interface ont 1/1-3 state											#проверка состояния ONT после выполнения настройки
LTP-16N# show mac interface ont 1/1-3											#проверка наличия в таблице MAC-адресов, подключенных к ONT-устройствам
LTP-16N# show interface ont 1/1-3 ports											#проверка статуса LAN-портов ONT (при необходимости)
LTP-16N# show ip igmp snooping groups vlan 30									#проверка наличия подписок на multicast-группу при включении ТВ-канала на ONT

Дополнительный функционал

DHCP snooping

Функционал DHCP Snooping позволяет осуществлять мониторинг пользовательских DHCP-сессий от ONT. Также включение DHCP Snooping необходимо для работы функционала подстановки DHCP-опции 82, позволяющей модифицировать пользовательские DHCP-запросы путем добавления дополнительных vendor specific тегов в DHCP-пакеты. Полный список возможных параметров (лексем), которые возможно добавить, приведен в Руководстве по эксплуатации OLT.

LTP-16N# configure terminal                                                             #переход в режим конфигурирования OLT
LTP-16N(configure)# ip dhcp                                                             #переход в режим конфигурирования блока dhcp
LTP-16N(config)(dhcp)# snooping enable		 											#включение snooping
LTP-16N(config)(dhcp)# exit
LTP-16N(configure)# profile dhcp-opt82 test											    #переход в режим создания и редактирования профиля dhcp-opt-82 с именем "test"
LTP-16N(config)(profile-dhcp-opt82-test)# overwrite-opt82 enable
LTP-16N(config)(profile-dhcp-opt82-test)# circuit-id format %PONSERIAL%/%ONTID%		    #указание формата тега circuit-id
LTP-16N(config)(profile-dhcp-opt82-test)# remote-id format %OPT82_RID%				    #указание формата тега remote-id
LTP-16N(config)(profile-dhcp-opt82-test)# exit
LTP-16N(configure)# ip dhcp

#Сформированный профиль может быть применен глобально на OLT для всех ONT и для всех сервисных VLAN:
LTP-16N(config)(dhcp)# opt82 profile test

#Либо профиль может быть применен глобально для всех ONT, но для определенного VLAN:
LTP-16N(config)(dhcp)# opt82 profile test vid 2149

#Так же профиль возможно применить выборочно на ONT:
LTP-16N(config)(dhcp)# exit
LTP-16N(configure)# interface ont 1/1
LTP-16N(config)(if-ont-1/1)# service 1 custom dhcp-opt82-profile service_1
LTP-16N(config)(if-ont-1/1)# exit
LTP-16N(configure)# exit
LTP-16N# commit
LTP-16N# save

#При включенном DHCP snooping доступен мониторинг пользовательских DHCP сессий:
LTP-16N# show ip dhcp sessions interface ont 1/1										#выборочно по ONT (или диапазону ONT)
LTP-16N# show ip dhcp sessions interface pon-port 1										#по всем ONT указанного PON-порта (или диапазону PON-портов)
LTP-16N# show ip dhcp sessions vlan 2149												#по указанному S-VLAN

Веб-интерфейс OLT

Для конфигурирования и мониторинга состояния OLT существует возможность использования веб-интерфейса OLT. По умолчанию веб-интерфейс отключен, активация осуществляется через CLI.

LTP-16N# configure terminal
LTP-16N(configure)# ip web enable														#активация службы WEB

#Всего существует несколько уровней привилегий для WEB - administrator/operator/viewer. По умолчанию доступ к WEB присутствует только у пользователя admin с правами administrator. Примеры редактирования привилегий для WEB:
LTP-16N(configure)# user admin web-privilege operator 									#изменение уровень доступа в WEB на уровень operator для существующего пользователя admin
LTP-16N(configure)# user webadmin password webpassword web-privilege administrator		#создание пользователя webadmin с правами WEB-уровня administrator
LTP-16N(configure)# user monitoring password monitoring web-privilege viewer		    #создание пользователя monitoring с правами WEB-уровня viewer
LTP-16N(configure)# no user operator web-privilege 										#запрет доступа к WEB-пользователю operator
LTP-16N(configure)# do commit
LTP-16N(configure)# do save

Рассмотрим ключевые разделы веб-интерфейса OLT, при помощи которых можно осуществлять мониторинг работы OLT и подключенных к ним абонентских терминалов.

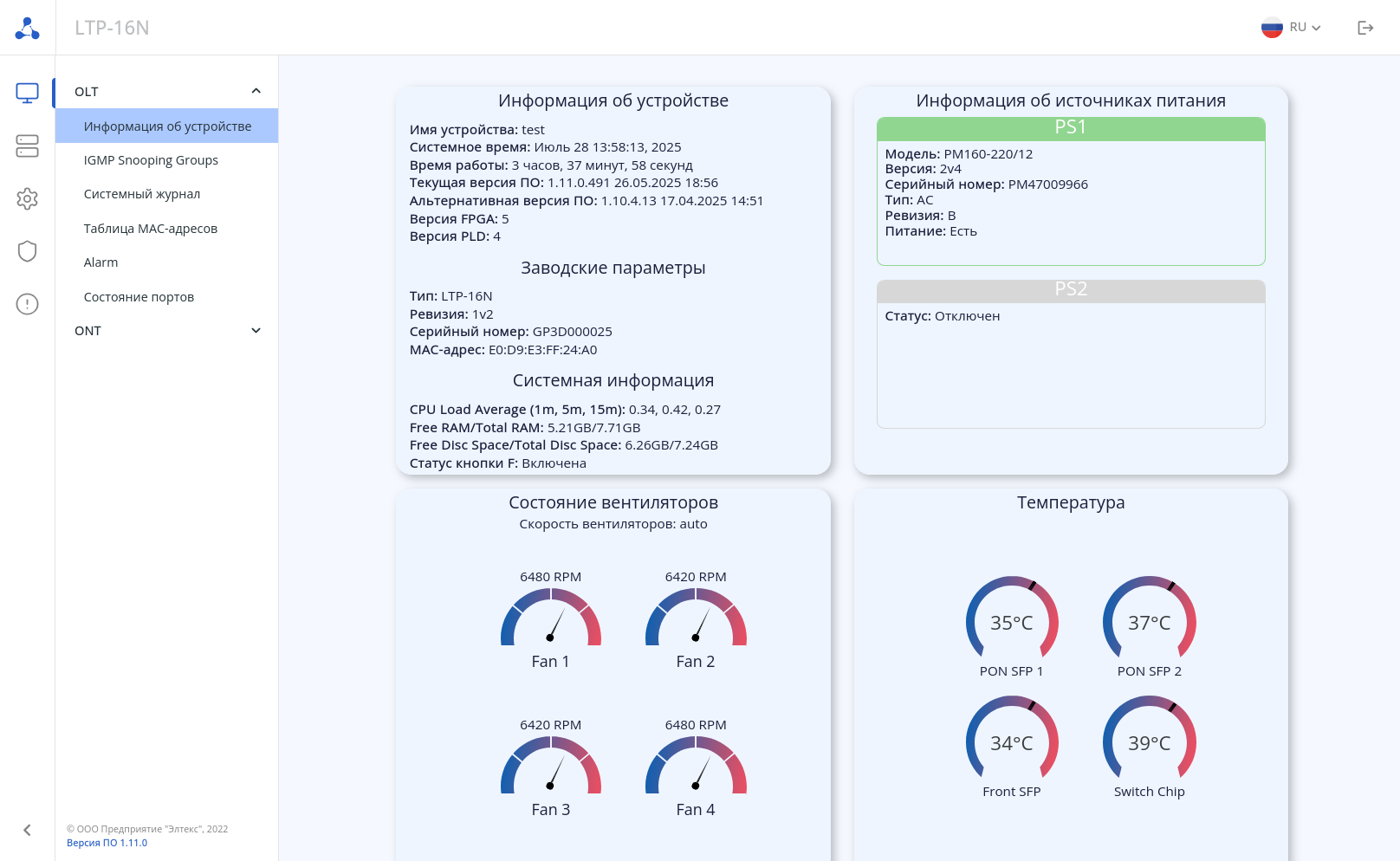

Страница «Мониторинг → OLT → Информация об устройстве»: На данной странице представлена основная информация об устройстве: hostname, системное время, uptime, версия ПО OLT, информация об источниках питания, показатели температуры встроенных датчиков, состояние вентиляторов, и т. д.

Страница «Мониторинг → OLT → IGMP Snooping Groups»: На странице представлена информация об IGMP-группах, запрошенных на всех портах OLT. Информация представлена в двух таблицах:

Общее количество запрошенных групп в каждом VLAN;
Индивидуальные запрошенные группы.

Доступно изменение количества строк, отображаемых в таблице, а также различные фильтры вывода информации.

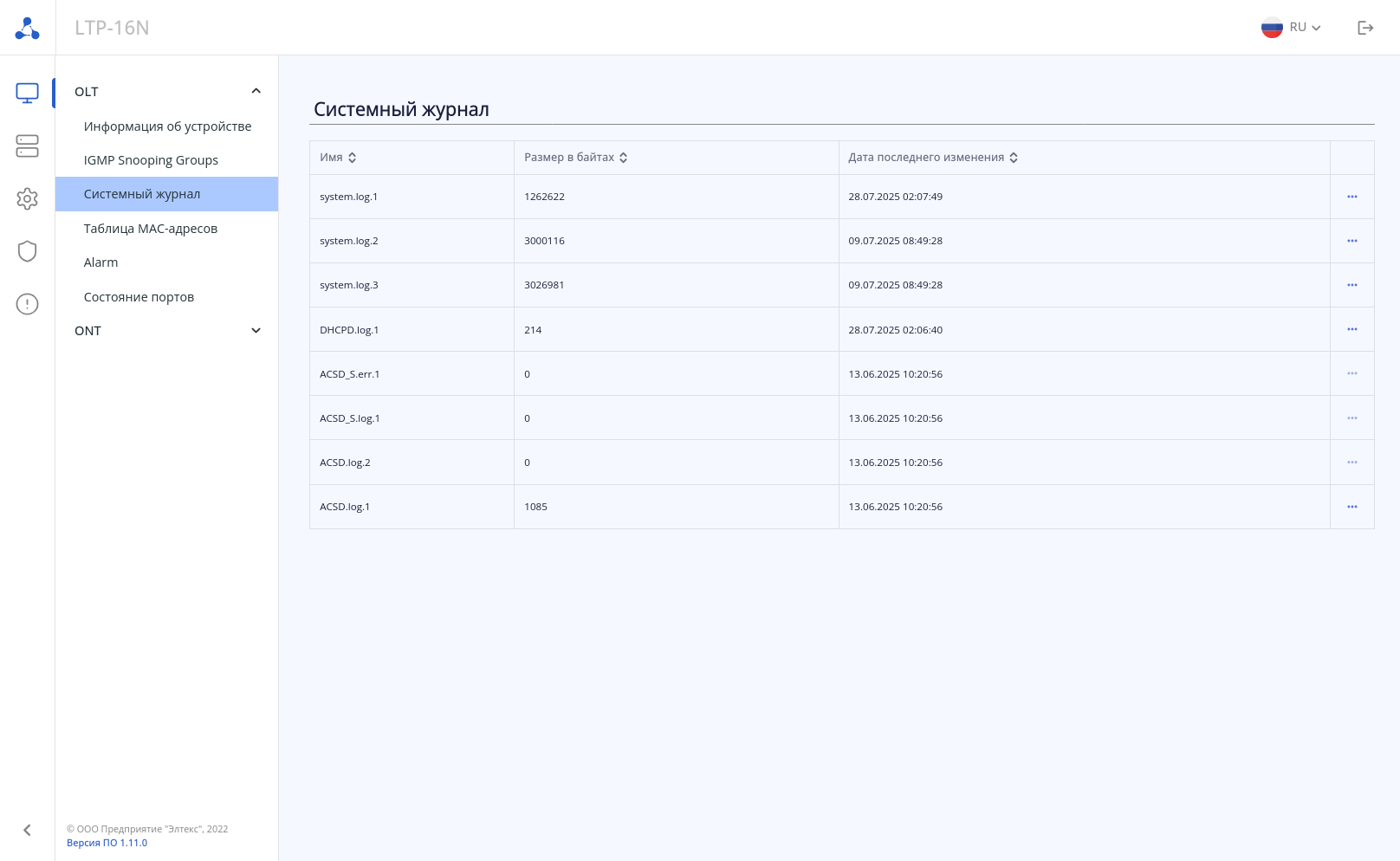

Страница «Мониторинг → OLT → Системный журнал»: Данная страница содержит список файлов с информацией о работе системы (log-файлы). В веб-интерфейсе можно просмотреть последние 500 строк log-файла. Для просмотра файла полностью его необходимо скачать.

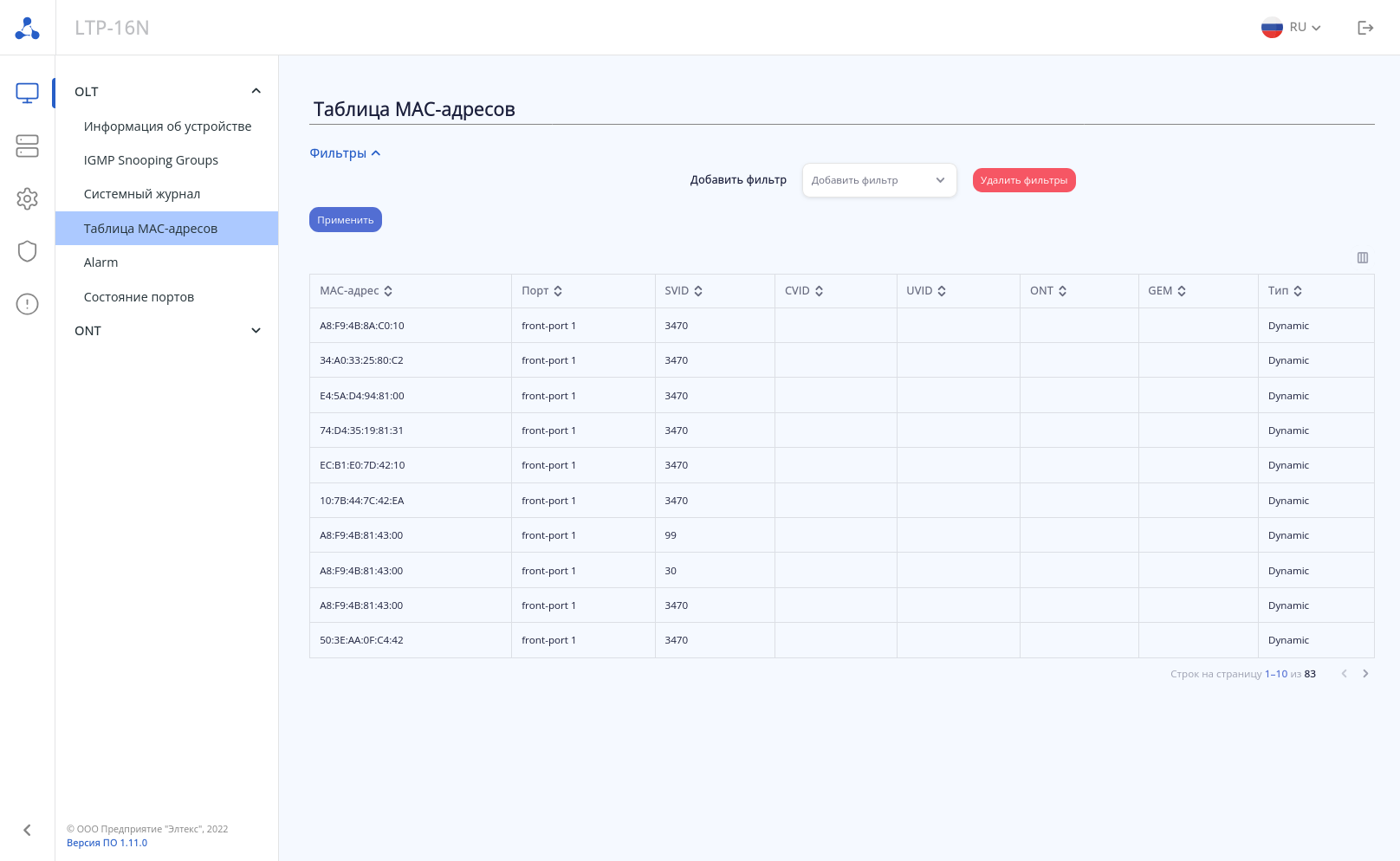

Страница «Мониторинг → OLT → Таблица МАС-адресов»: На странице отображаются все MAC-адреса, обученные на OLT. Под таблицей можно изменить количество отображаемых строк — 10, 20, 50, 100. Для удобства поиска MAC есть возможность использовать группу фильтров или сортировку по выбранному столбцу таблицы.

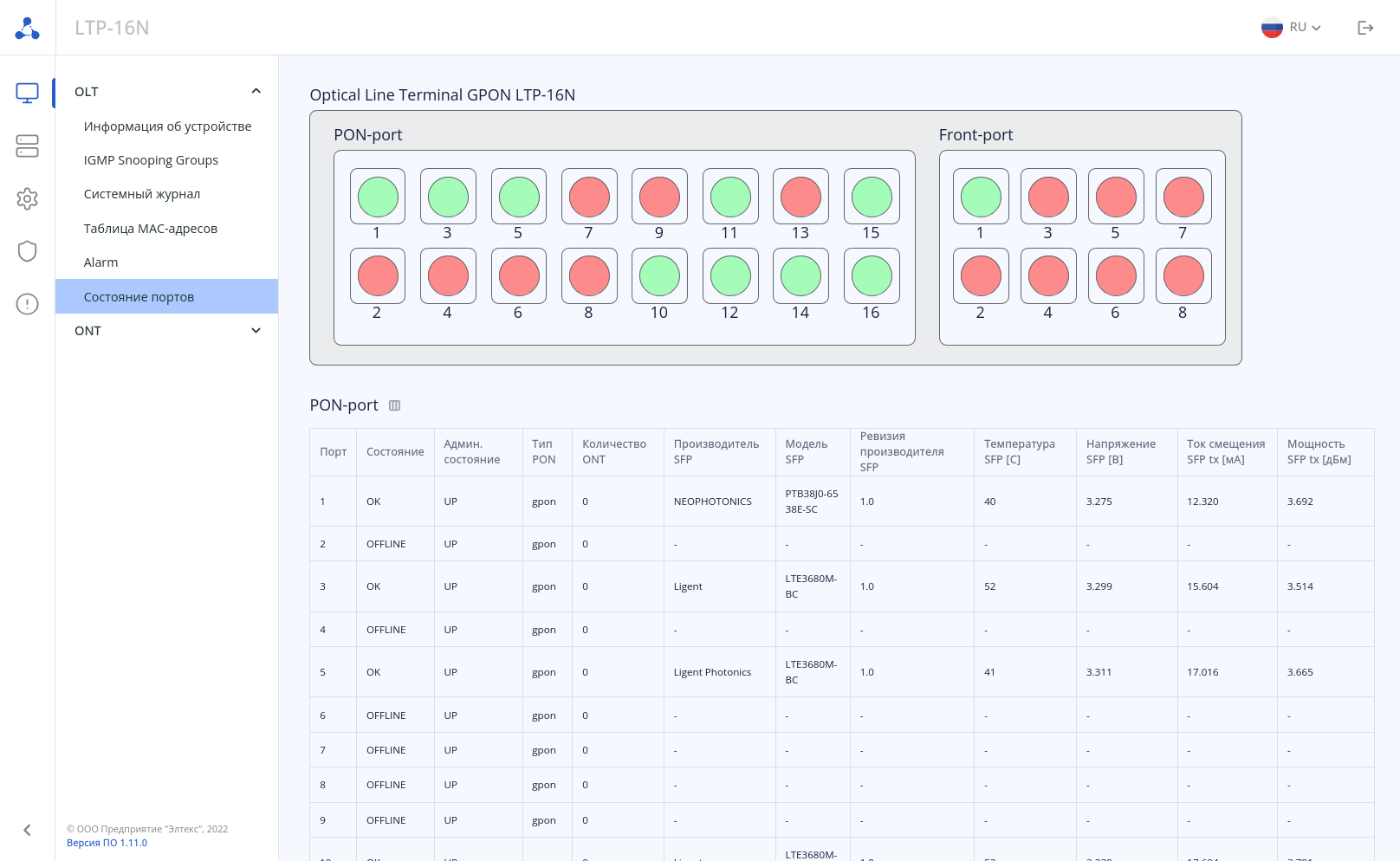

Страница «Мониторинг → OLT → Состояние портов»: На данной странице содержится три основных блока информации:

Графическое отображение OLT;
Таблица PON-портов;
Таблица Front-портов.

Графическое отображение OLT позволяет проводить операции для каждого порта (необходимо вызвать меню правой кнопкой мыши). Для PON-порта доступны операции реконфигурации и отключения. Для Front-порта — только отключение. Таблицы PON-port и Front-port несут основную информацию о состоянии портов без возможности редактирования.

Страница «Мониторинг → ONT → DHCP-сессии»: На странице отображаются данные о текущих активных DHCP-сессиях. Информация доступна только в режиме чтения и только при включенном DHCP snooping.

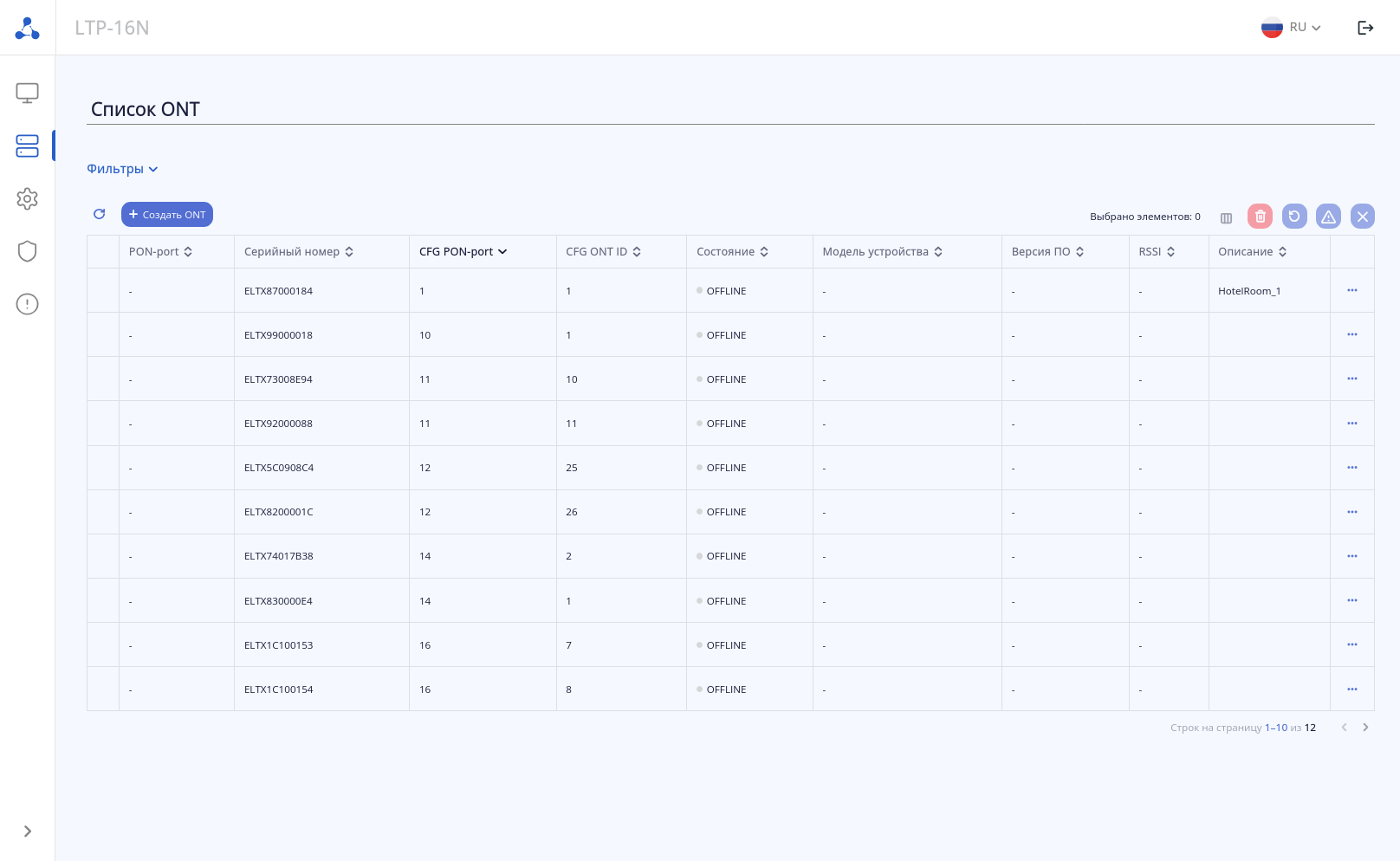

Страница «Список ONT»: В данном разделе отображается информация обо всех ONT, зарегистрированных на устройстве и физически подключенных к PON-каналам ONT. Над таблицей расположены кнопки создания новой конфигурации ONT, работы с конфигурацией действующих ONT, а также иконки быстрых действий с ONT (перезагрузка, реконфигурация, сброс к заводским настройкам). Иконки действий с конфигурациями и иконки быстрых действий становятся активными при выборе одного либо нескольких ONT. Доступны следующие иконки:

— создание конфигурации ONT;

— слева направо: удаление конфигурации ONT, перезагрузка ONT, реконфигурация ONT, сброс ONT к заводским настройкам.

В таблице напротив каждого ONT доступен вызов дополнительного контекстного меню действий с выбранными ONT — . По нажатию данной кнопки доступны следующие действия:

Показать состояние ONT;
Редактировать конфигурацию ONT:
Показать таблицу MAC-адресов;
Показать счетчики ONT;
Добавить конфигурацию ONT (доступно только для UNACTIVATED ONT).

Общий вид данной страницы:

Приложение – Конфигурация OLT, настраиваемая в руководстве

Ниже приведена конфигурация, настраиваемая в данном руководстве в текстовом формате. Данная конфигурация соответствует структуре конфигурации OLT и может быть загружена на OLT как путем вставки содержимого через терминал при Telnet/SSH/Console-подключении, так и путем сохранения конфигурации на файловый сервер в сети управления и последующей загрузки конфигурационного файла на OLT по сети. Загрузка осуществляется командой:

LTP-16N# copy tftp://192.168.11.100/config.txt fs://config

#tftp - протокол, используемый для загрузки файла по сети, также могут быть использованы ftp, http
#192.168.11.100 - адрес файлового сервера в сети управления
#config.txt - имя файла конфигурации на сервере
#fs://config - локальное хранилище конфигурации на OLT

Готовая конфигурация:

configure terminal
    management ip 10.10.0.4
    management mask 255.255.0.0
    management gateway 10.10.0.1
    management vid 100
    profile cross-connect Internet
        ont-mode bridge
        bridge group 20
        outer vid 2149
    exit
    profile cross-connect VoIP
        ont-mode bridge
        bridge group 30
        outer vid 3149
    exit
    profile cross-connect IPTV
        ont-mode bridge
        bridge group 40
        outer vid 30
        multicast enable
    exit
    profile cross-connect ACS
        ont-mode bridge
        outer vid 4094
        iphost enable
    exit
    profile ports Services
        igmp multicast dynamic-entry 1 vid 30 group 224.0.0.1 239.255.255.254
        port 1 bridge group 30
        port 2 multicast enable
        port 2 bridge group 40
        port 2 igmp downstream tag-control remove-tag
        port 2 igmp downstream vid 30
        port 2 igmp upstream tag-control add-tag
        port 2 igmp upstream vid 30
        port 3 bridge group 20
        port 4 bridge group 20
    exit
    profile management ACS
        url http://192.168.200.1
        username acs
        password acsacs
    exit
    profile dhcp-opt82 test
        circuit-id format "%PONSERIAL%/%ONTID%"
        remote-id format "%OPT82_RID%"
        overwrite-opt82 enable
    exit
    ip dhcp
        snooping enable vlan 1-4094
        opt82 profile test vid 2149
    exit
    vlan 30
        name "IPTV"
    exit
    vlan 2149
        name "Internet"
    exit
    vlan 3149
        name "VoIP"
    exit
    interface ont 1/1
        description "HotelRoom_101"
        serial ELTX8500011C
        profile management "ACS"
        profile ports "Services"
        service 1 profile cross-connect "Internet" dba "dba1"
        service 2 profile cross-connect "VoIP" dba "dba1"
        service 3 profile cross-connect "IPTV" dba "dba1"
        service 4 profile cross-connect "ACS" dba "dba1"
    exit
    interface ont 1/2
        description "HotelRoom_102"
        serial ELTX850000F4
        profile management "ACS"
        profile ports "Services"
        service 1 profile cross-connect "Internet" dba "dba1"
        service 2 profile cross-connect "VoIP" dba "dba1"
        service 3 profile cross-connect "IPTV" dba "dba1"
        service 4 profile cross-connect "ACS" dba "dba1"
    exit
    interface ont 1/3
        description "HotelRoom_103"
        serial ELTX850000E0
        profile management "ACS"
        profile ports "Services"
        service 1 profile cross-connect "Internet" dba "dba1"
        service 2 profile cross-connect "VoIP" dba "dba1"
        service 3 profile cross-connect "IPTV" dba "dba1"
        service 4 profile cross-connect "ACS" dba "dba1"
    exit
    ip igmp snooping enable
    interface front-port 1
        vlan allow 30,100,2149,3149
    exit
    ip acs
        acs-server enable
        acs-server vlan 4094
        dhcp-server enable
        dhcp-server option-43 enable
        dhcp-server range 192.168.200.2 192.168.207.254
    exit
    ip web enable
exit
acs
profile
add profile "no_wi-fi"
profile "no_wi-fi"
set property "InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.Enable" "0" nocheck
set property "InternetGatewayDevice.LANDevice.1.WLANConfiguration.5.Enable" "0" nocheck
exit
exit
ont
add ont "454C54588500011C" profile="no_wi-fi"
add ont "454C5458850000F4" profile="no_wi-fi"
add ont "454C5458850000E0" profile="no_wi-fi"
exit
exit
commit
exit

Перед загрузкой на OLT параметры загружаемой конфигурации могут быть отредактированы в текстовом редакторе. Таким образом, можно изменить номера VLAN, серийные номера ONT и прочие параметры.

Дерево страниц

Отельная сеть на основе GPON
