Общая информация

В рамках диагностики в линейке устройств LTP-N, LTX и MA5160 предусмотрен специальный архив, содержащий основную информацию о текущем состоянии работы устройства. Архив представляет собой набор выводов основных диагностических команд CLI, представленных отдельными файлами. Диагностический архив формируется и выгружается с OLT на файловый сервер, расположенный в сети управления, при помощи следующих команд.

copy fs://information tftp://ip[:port]/path/to/file
copy fs://information ftp://user:password@ip[:port]/path/to/file
copy fs://information http://ip[:port]/path/to/file

Доступна выгрузка по протоколам FTP, TFTP, HTTP. Для корректного открытия архива после выгрузки, рекомендуем при выгрузке указывать расширение .gz для создаваемого на сервере файла.

Сбор информации, помещаемой в архив, осуществляется сразу после ввода команды на выгрузку архива. Поэтому выполнение команды занимает некоторое время, включая формирование и выгрузку архива. Для нагруженных OLT формирование и выгрузка архива может занимать до нескольких минут.

Пример формирования и выгрузки архива с именем OLT_info.gz на tftp сервер с адресом 10.0.0.220:

LTP-16N# copy fs://information tftp://10.0.0.220/OLT_info.gz
    Gathering information and uploading file...
    Success!

Для распаковки архива и просмотра содержимого под ОС Windows можно воспользоваться архиватором, например 7zip.

Для распаковки архива и просмотра содержимого под ОС Linux можно воспользоваться командой:

tar -xvf file_name

Содержимое архива

В зависимости от модели OLT (LTP-8N/16N, LTX-8/16, LTX-8C/16C, MA5160) содержимое диагностического архива и вложенные команды могут иметь отличия. Глобально архив содержит следующую информацию:

  • Файл commands с содержимым диагностических данных ядра;
  • Файл save-config, содержащий конфигурацию, хранящуюся в энергонезависимой памяти OLT;
  • Активные аварии и журнал событий (show alarms active all, show alarms history all);
  • Информацию о событиях некорректного завершения системных процессов (show coredump list);
  • Текущее системное время (show date);
  • Информацию о версии ПО, установленной в основной и резервной областях памяти (show firmware);
  • Расширенные счетчики для всех uplink интерфейсов front-port (show interface front-port 1-8 counters verbose). Номера интерфейсов в команде зависят от модели OLT;
  • Расширенную информацию об установленных в uplink интерфейсы SFP модулях (show interface front-port 1-8 sfp verbose);
  • Состояние всех uplink интерфейсов front-port (show interface front-port 1-8 state);
  • Текущую утилизацию (потребление трафика) на всех uplink интерфейсах front-port (show interface front-port 1-8 utilization);
  • Список всех подключенных и активных в данный момент ONT с уровнями сигналов и номерами интерфейсов, на которых зарегистрированы ONT (show interface ont 1-16 connected). Номера интерфейсов в команде зависят от модели OLT;
  • Информацию с приемопередатчиков всех подключенных в данный момент ONT - уровни сигнала Rx и Tx, ток и прочие параметры (show interface ont 1-16 laser);
  • Счетчики интерфейсов pon-port на внутреннем коммутаторе OLT (show interface pon-port 1-16 counters);
  • Оптические счетчики интерфейсов pon-port на SFP модулях (show interface pon-port 1-16 counters optical);
  • Состояние SFP модулей в pon-port (show interface pon-port 1-16 state);
  • Текущую утилизацию (потребление трафика) на всех PON интерфейсах (show interface pon-port 1-16 utilization);
  • Расширенные счетчики для всех LAG uplink интерфейсов port-channel (show interface port-channel 1-10 counters verbose);
  • Состояние всех LAG uplink интерфейсов port-channel (show interface port-channel 1-10 state);
  • Текущую утилизацию (потребление трафика) на всех LAG uplink интерфейсах port-channel (show interface port-channel 1-10 utilization);
  • Список активных DHCP сессий в случае если включен DHCP snooping. При отключенном snooping файл будет пустым (show ip dhcp sessions);
  • Список активных групп IGMP snooping (show ip igmp snooping groups);
  • Список интерфейсов, работающих в режиме host для функционала IGMP snooping (show ip igmp snooping hosts);
  • Список интерфейсов, работающих в режиме mrouter для функционала IGMP snooping (show ip igmp snooping mrouters);
  • Список активных PPPoE сессий в случае если включен PPPoE snooping. При отключенном snooping файл будет пустым (show ip pppoe sessions);
  • Информацию об установленной лицензии (show license);
  • Информацию о соседях LLDP (show lldp neighbors verbose);
  • Статистику LLDPDU (show lldp stats);
  • MAC таблицу OLT (show mac);
  • Действующую конфигурацию OLT, загруженную в оперативную память (show running-config);
  • Информация об окружении OLT - заводская информация, состояние источников питания, информация с температурных датчиков, загрузка CPU и RAM (show system environment);
  • Текущий uptime OLT (show uptime);
  • Лог применения стартовой конфигурации (файл start_configuration_applying.log).

Так же в архиве присутствует директория logs, содержащая все имеющиеся на OLT лог файлы: system.log.x, acsd_log, dhcpd_log, snmpd.log.

В директории logs хранятся лог файлы только по действующим сервисам. В случае, если такие сервисы как SNMP или встроенный ACS сервер OLT не действуют, лог файлы по ним будут отсутствовать. Для MA5160 в данной директории присутствует как общесистемный лог, так и отдельные лог файлы по подключенным линейным платам.

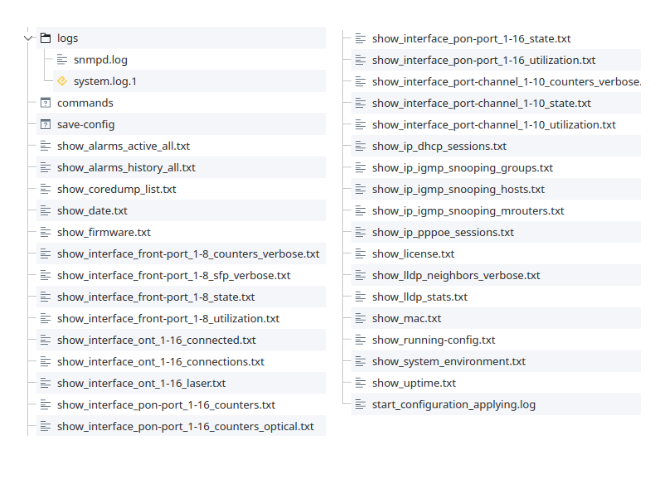

Пример содержимого архива, открытого в менеджере архивов:

MA5160 будет иметь отличающийся набор диагностической информации, что обусловлено модульной архитектурой устройства. Дополнительно для MA5160 приводится информация о крейте и установленных платах, а так же отличаются наименования интерфейсов.

Информация, собранная в диагностическом архиве может использоваться как для самостоятельного анализа работы OLT и системных модулей, так и для передачи в техническую поддержку для дальнейшего анализа работы OLT службой технической поддержки.
