Для того чтобы на одном канале смогли работать 128 абонентов, необходимо перевести работу NTE на 2-ух линковую схему. Для этого потребуется обновить LTE-8x до версии 3.14.2.927 и выше (Обновить LTE-2x до версии 3.14.2.183 и выше), и необходимо изменить профили.
Профиль Rules
В данном профиле нужно изменить правила по маршрутизации пакетов по линкам.
NTE-2
Необходимо удалить правила для PON-порта:
LTE-2X# profile rules 1 LTE-2X(profile-rules)# rule show pon 0) 14: if (LinkIndex == 0x0) then path = port 0 queue 0; forward 1) 14: if (LinkIndex == 0x1) then path = port 0 queue 1; forward 2) 14: if (LinkIndex == 0x2) then path = port 1 queue 0; forward 3) 14: if (LinkIndex == 0x3) then path = port 1 queue 1; forward LTE-2X(profile-rules)# rule delete pon 1 LTE-2X(profile-rules)# rule delete pon 3
Заменить правило для UNI1-порта:
LTE-2X(profile-rules)# rule show uni1 0) 14: if (Always) then path = link 2 queue 0; forward LTE-2X(profile-rules)# rule delete uni1 0 LTE-2X(profile-rules)# rule add uni1 14: if (Always) then path = link 1 queue 0; forward LTE-2X(profile-rules)# rule show uni1 0) 14: if (Always) then path = link 1 queue 0; forward

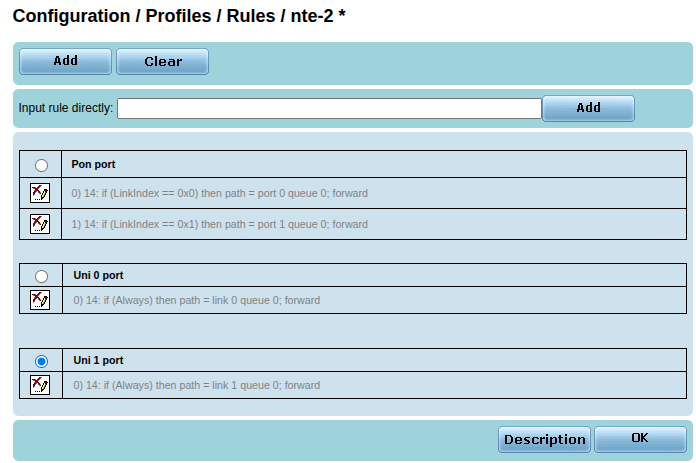

По итогу, профиль Rules для NTE-2 должен получиться такой:

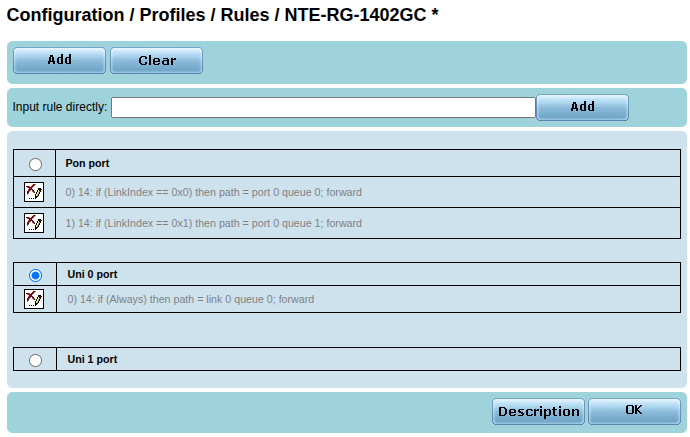

NTE-RG.revB и NTE-RG-1402G
Для NTE-RG.revB (также подходит для NTE-RG-1402G) правила PON-порта должны выглядеть так:

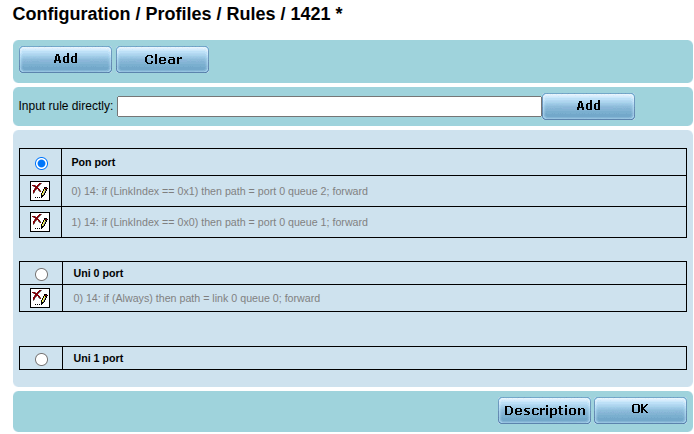

NTE-RG1421G-Wac
Для NTE-RG1421G-Wac правила для PON-порта должны выглядеть так:
Профиль Ports
Изменить профиль Ports, выставить значение Linksperonu - 2.
LTE-2X# profile ports 1 LTE-2X(profile-ports3)# set links 2
Профиль Path
Изменить профиль Path. В этом профиле необходимо изменить правила по которым пакет попадает в один из линков.
LTE-2X# profile path 1 LTE-2X(profile-path1)# show information Index: 1 Description: Link0 assigned to PATH ID = 0 Link1 assigned to PATH ID = 0 Link2 assigned to PATH ID = 1 Link3 assigned to PATH ID = 1 LTE-2X(profile-path1)# set link0 pathid 0 LTE-2X(profile-path1)# set link1 pathid 1 LTE-2X(profile-path1)# set link2 pathid unassigned LTE-2X(profile-path1)# set link3 pathid unassigned LTE-2X(profile-path1)# show information Index: 1 Description: Link0 assigned to PATH ID = 0 Link1 assigned to PATH ID = 1 Link2 assigned to PATH ID = unassigned Link3 assigned to PATH ID = unassigned LTE-2X(profile-path1)# rule delete path0 0 LTE-2X(profile-path1)# rule delete path1 0 LTE-2X(profile-path1)# rule add path0 10: if (Always) then (ClearDiscard) and (SetQueue 0) and (SetUnicastLink 0) LTE-2X(profile-path1)# rule add path1 10: if (Always) then (ClearDiscard) and (SetQueue 0) and (SetUnicastLink 1)
По итогам настройки, должен получиться такой профиль:
После этого необходимо назначить эти профили на ONT и сделать реконфигурацию.
