Общая информация

В моделях LTX-C, а также в линейных платах LC16C аппаратного комплекса MA5K, поддержана возможность работы ONT на базе технологий GPON и XGSPON в рамках одного дерева.MA5160, PON интерфейсы работают в Combo режиме что подразумевает поддержку подключения к одному PON порту PON деревьев, на которых присутствуют GPON ONT и XGS-PON ONT. Схема подключения в общем виде выглядит следующим образом.

Image Added

Обязательным условием для работы combo интерфейсов является использование специализированных combo SFP модулей, поддерживающих обе технологии – GPON и XGS-PON. На текущий момент на OLT поддерживается следующий Image RemovedОбязательным условием для работы данных устройств является наличие combo-SFP.
На текущий момент поддерживается только одна модель combo-SFP:

...

Каждый из пары логических портов соответствует одному из стандартов xPON.
Технологии GPON и XGSPON используют разные длины волны для приёмо-передачи, что позволяет с помощью
 Combo-SFP одновременно управлять обоими типами ONT по одному оптическому волокну.

...

Как можно видеть из характеристик модуля, данный модуль принадлежит одновременно к двум классам – B+ GPON и N1 XGS-PON. Combo модули содержат в своем составе два передатчика и два приемника. Передатчики работают на длинах волн 1490нм GPON и 1577нм, приемники – на 1310нм для GPON и 1270нм для XGS-PON.

Компоновка интерфейсов

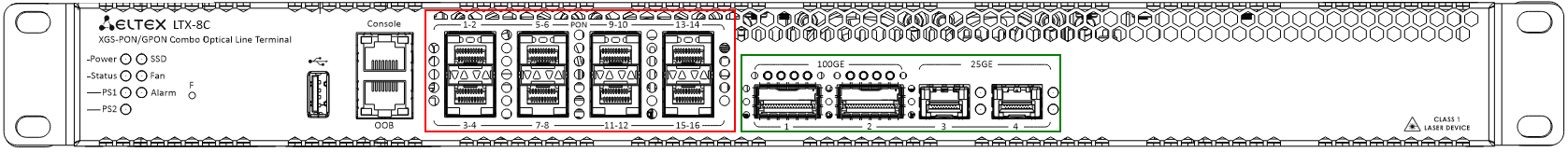

Внешний вид LTX-8C:

Image Added

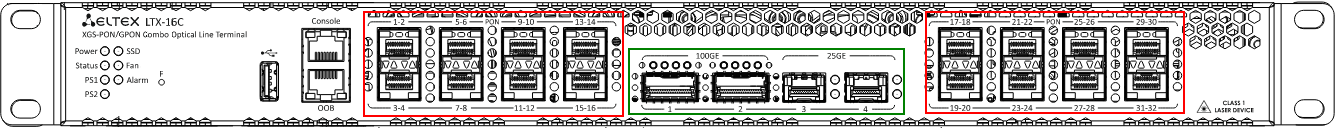

Внешний вид LTX-16C:

Image Added

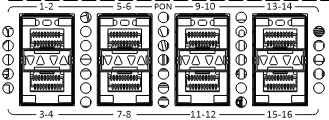

PON интерфейсы combo OLT имеют двойные индексы:

Image Added

Одному физическому интерфейсу соответствует два логических интерфейса, по которым осуществляется конфигурирование и мониторинг ONT в CLI OLT, web-интерфейсе OLT и в EMS. Логические интерфейсы в рамках одного физического интерфейса служат для разделения технологий подключения ONT и имеют строго фиксированное распределение по технологиям.

Максимальное количество ONT, которое может быть подключено на один combo-порт для GPON составляет 128, для XGS-PON – 256. Суммарная максимальная абонентская емкость складывается из этих значений. То есть при условии соблюдения допустимого затухания на ВОЛС, максимальное количество ONT, которое может быть подключено на один combo-порт составляет 128+256.

Настройка ONT и мониторинг

Конфигурация и мониторинг физического pon-порта также делится представлены в командой оболочке CLI и WEB на две логическихдвумя логически независимыми портами. За каждым логическом портом строится дерево согласно его стандарту работы.

Рассмотрим пример подключения Например, при подключении к combo-интерфейсу 1-2 OLT PON дерева, на котором включены два ONT разных технологий (в данном примере это GPON ONT NTU-RG-5402G-W и XGS-PON ONT NTX-1F:rev.B к одному оптическому дереву на последнем порту LTX-16C .
Проверим отображение в мониторинге cli .), при выводе списка неактивированных ONT можно увидеть то что ONT автоматически определяются на логических PON интерфейсах OLT, соответствующих определенной технологии.

LTX-16C# show interface ont 311-322 connected
-----------------------------------
pon-port 311 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           311       n/a              ELTX74009AC0    UNACTIVATED          n/a                     n/a            n/a
-----------------------------------
pon-port 322 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           322       n/a              ELTXA400004A    UNACTIVATED          n/a                     n/a            n/a

Total ONT count: 2

Добавим серийные номера ONT в конфигурацию OLT .

Соответствие номеров логических интерфейсов и их технологий зафиксировано в конфигурации по умолчанию. Параметр pon-type, определяющий режим работы порта на combo OLT не может быть изменен.

LTX-16C# show running-config interface pon-port 1-8
 interface pon-port 1
    pon-type gpon
    ! real port: combo-port 1-2
 exit
 interface pon-port 2
    pon-type xgs-pon
    ! real port: combo-port 1-2
 exit
 interface pon-port 3
    pon-type gpon
    ! real port: combo-port 3-4
 exit
 interface pon-port 4
    pon-type xgs-pon
    ! real port: combo-port 3-4
 exit
 interface pon-port 5
    pon-type gpon
    ! real port: combo-port 5-6
 exit
 interface pon-port 6
    pon-type xgs-pon
    ! real port: combo-port 5-6
 exit
 interface pon-port 7
    pon-type gpon
    ! real port: combo-port 7-8
 exit
 interface pon-port 8
    pon-type xgs-pon
    ! real port: combo-port 7-8
 exit

Далее приведен пример активации ONT разных технологий на одном combo-pon интерфейсе.

Регистрация ONT:

LTX-16C# configure terminal
LTX-16C(configure)# interface ont 311/1
LTX-16C(config)(if-ont-311/1)# serial ELTX74009AC0
LTX-16C(config)(if-ont-311/1)# exit
LTX-16C(configure)# interface ont 322/1
LTX-16C(config)(if-ont-322/1)# serial ELTXA400004A
LTX-16C(config)(if-ont-322/1)# do commit
    Configuration committed successfully

...

LTX-16C(config)(if-ont-322/1)# do show running-config interface ont 31,32
 interface ont 31/1
    serial ELTX74009AC0
 exit
 interface ont 32/1
    serial ELTXA400004A
 exit
LTX-16C(config)(if-ont-32/1)# do show interface ont 31-32 -2 connected
-----------------------------------
pon-port  311 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           31 1         1              ELTX74009AC0             OK       -20.36          NTU-RG-5402G-W     2.5.12.678
-----------------------------------
pon-port 32 2 ONT connected list
-----------------------------------
        ##    PON-port    ONT ID                    Serial         Status         RSSI             EquipmentID        Version
        1           32 2         1              ELTXA400004A             OK       -15.75            NTX-1F:rev.B            1.2.0.562

Total ONT count: 2

Связанные статьи

Далее можно приступать к процедуре настройки услуг на данных ONT. Процедура настройки услуг типовая.
