В данной статье будет приведен пример настройки интерфейса RS232 для консольного подключения к другому устройству.

Данный функционал поддержан только для GRT и при подключении через VRF работать не будет.
Также нет дополнительной аутентификации при подключении по Telnet.


Схема:


Исходные данные:
1) Конфигурация интерфейса gi 1/0/1, который определен к security-zone trusted:

interface gigabitethernet 1/0/1
  security-zone trusted
  ip address 192.0.2.1/24
exit

2) При подключении консольным интерфейсом RS-232 к маршрутизатору ESR, параметры интерфейса RS-232 должны быть следующие:
Скорость: 115200 бит/с
Биты данных: 8 бит
Четность: нет
Стоповые биты: 1
Управление потоком: нет

Описание основных параметров при настройке портов RS-232 (line aux <1-3>):

line aux 1
  exec-timeout <TIMEOUT>           время, по истечении которого клиент будет отсоединен при неактивности
  speed <SPEED>                    скорость порта (300 | 1200 | 2400 | 4800 | 9600 | 19200 | 38400 | 57600 | 115200)
  databits <DATABITS>              количество бит данных (7 | 8)
  stopbits <STOPBITS>              количество стоп-битов (1 | 2)
  parity <PARITY>                  проверку четности (none | even | odd)
  flowcontrol <FLOWCONTROL>        режим управления потоком (hardware | software | disabled)
  transport telnet port <PORT>     разрешение на telnet соединение по выбранному TCP-порту (1..65535)
exit


Задача:   Настроить интерфейс RS-232 на маршрутизаторе ESR-21 для консольного подключения к маршрутизатору ESR-1000. В качестве порта подключения по telnet указать 3000 порт.


Решение задачи:

Настроим интерфейс RS-232 (line aux 1) исходя из исходных данных:

esr-21(config)# line aux 1
esr-21(config-line-aux)# speed 115200
esr-21(config-line-aux)# databits 8
esr-21(config-line-aux)# stopbits 1
esr-21(config-line-aux)# parity none
esr-21(config-line-aux)# flowcontrol disabled
esr-21(config-line-aux)# transport telnet port 3000
esr-21(config-line-aux)# exit
esr-21(config)#

Настроим разрешающее правило для telnet подключения по 3000 порту в security zone маршрутизатора -  self:

esr-21(config)#
esr-21(config)# object-group service SERIAL_TELNET
esr-21(config-object-group-service)# port-range 3000
esr-21(config-object-group-service)# exit
esr-21(config)#
esr-21(config)# security zone-pair trusted self
esr-21(config-zone-pair)# rule 10
esr-21(config-zone-pair-rule)# action permit
esr-21(config-zone-pair-rule)# match protocol tcp
esr-21(config-zone-pair-rule)# match destination-port SERIAL_TELNET
esr-21(config-zone-pair-rule)# enable
esr-21(config-zone-pair-rule)# exit
esr-21(config-zone-pair)# exit
esr-21(config)#

Состояние портов RS-232 есть возможность посмотреть с помощью следующей команды:

esr-21# show line aux
AUX Line 1
 Baud rate:            115200
 Databits:             8
 Parity:               NONE
 Stopbits:             1
 Flowcontrol:          Hardware
 Timeout Exec (min):   30
 Telnet port:          3000
 Modem mode:           Disabled
 Modem hardware state: CTS* DSR*  DTR RTS

Подключимся к ESR-21 по  telnet через 3000 порт:

user@user:~$ telnet 192.0.2.1 3000
Trying 192.0.2.1...
Connected to 192.0.2.1.
Escape character is '^]'.


esr-1000 login:
esr-1000 login: admin
Password:

********************************************
*           Welcome to ESR-1000            *
********************************************

esr-1000#

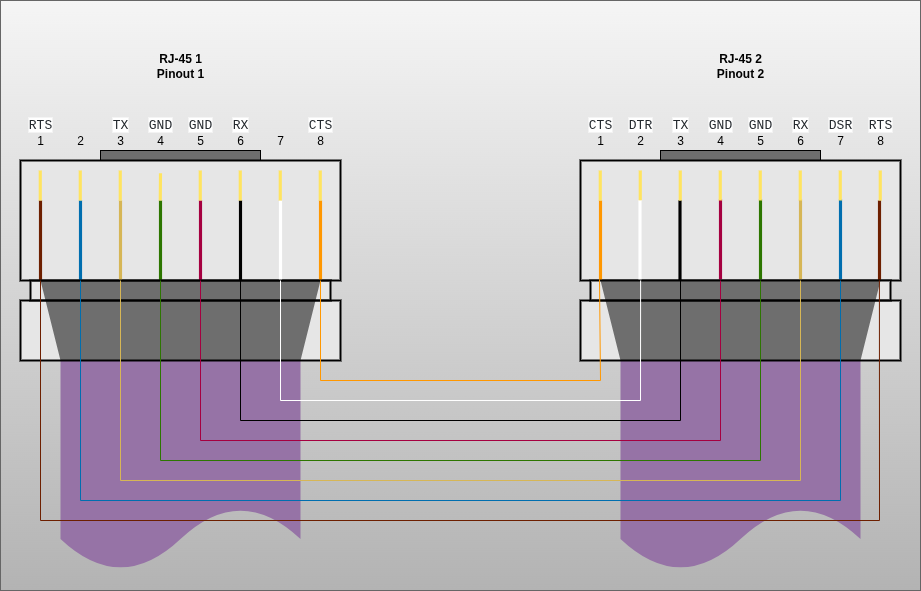

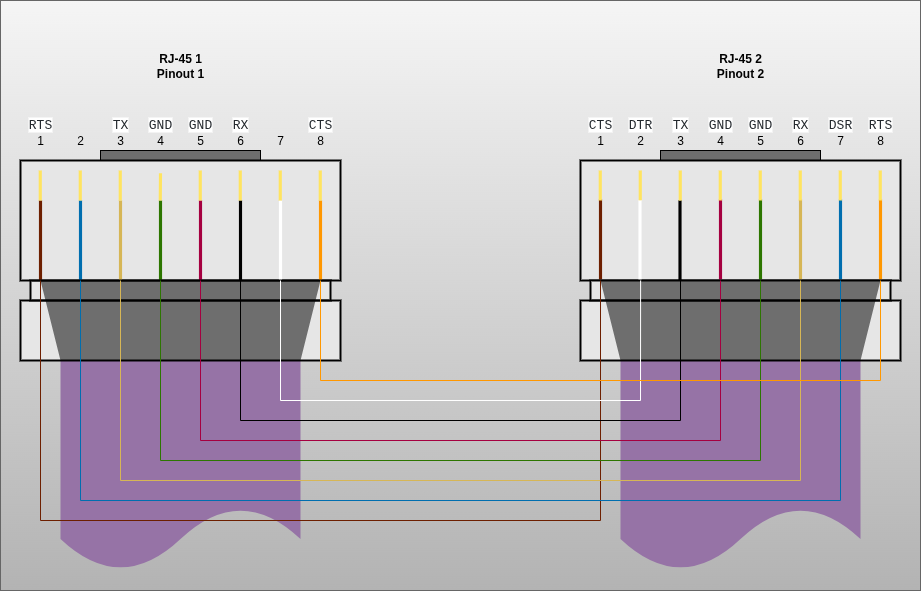

Для подключения интерфейса RS-232  к Console порту оборудования Eltex необходимо сделать патч-корд Rolled over:

Распиновка кабеля для подключения к оборудованию других производителей может отличаться.
