Для более удобного взаимодействия с нодами для конфигурирования терминала можно воспользоваться Древом параметров TR-069.

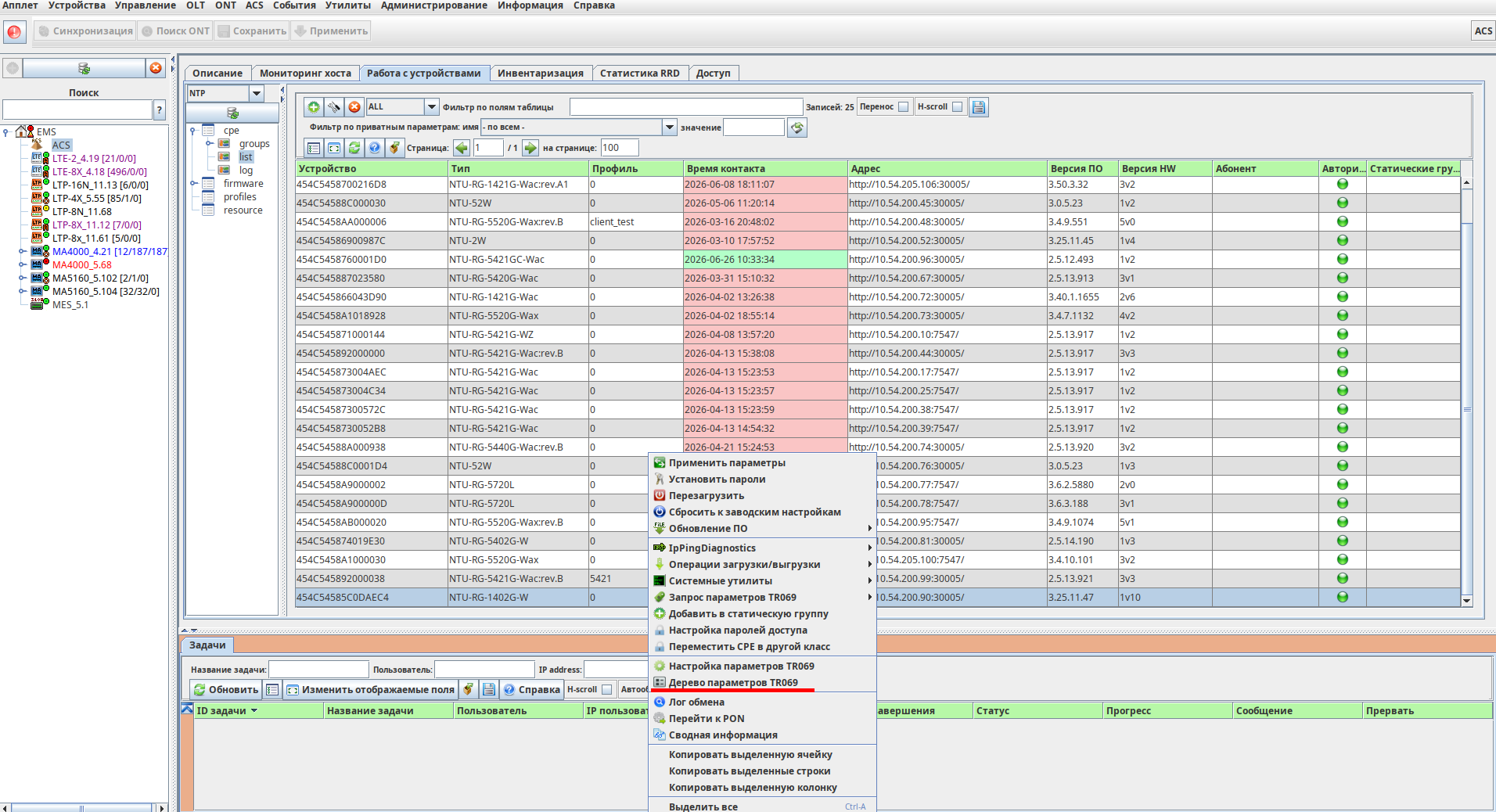

Перейти в него можно после подключения ONT к ACS серверу выделить нужный терминал и нажать правоую кнопку мыши в появившемся меню выбрать "Дерево параметров TR-069"

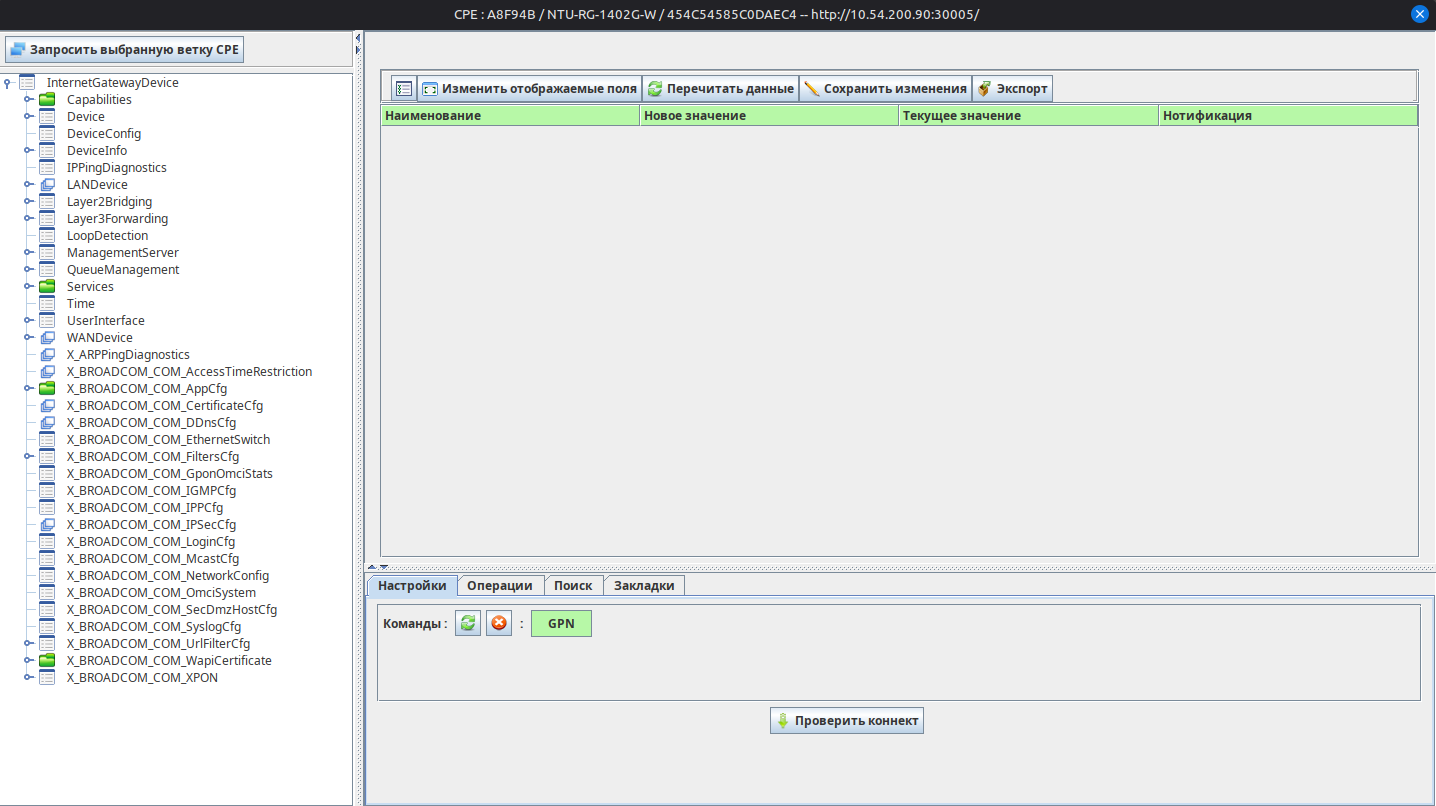

В открывшемся окне будет список всех нод сгруппированный по разделам (в примере показан вывод с терминала NTU-RG-1402G-W):
Как пример приведу:
- просмотр доступных интерфейсов для создания профиля (он будет аналогичен описанным в этой статье Нумерация основных интерфейсов ONT по умолчанию)
- изменение параметра remote acess
1. Просмотр доступных интерфейсов для создания профиля
для просмотра доступных интерфейсов нужно перейти во вкладку Layer2Bridging→AvailableInterface в ней будет перечислены номера активных интерфейсов.

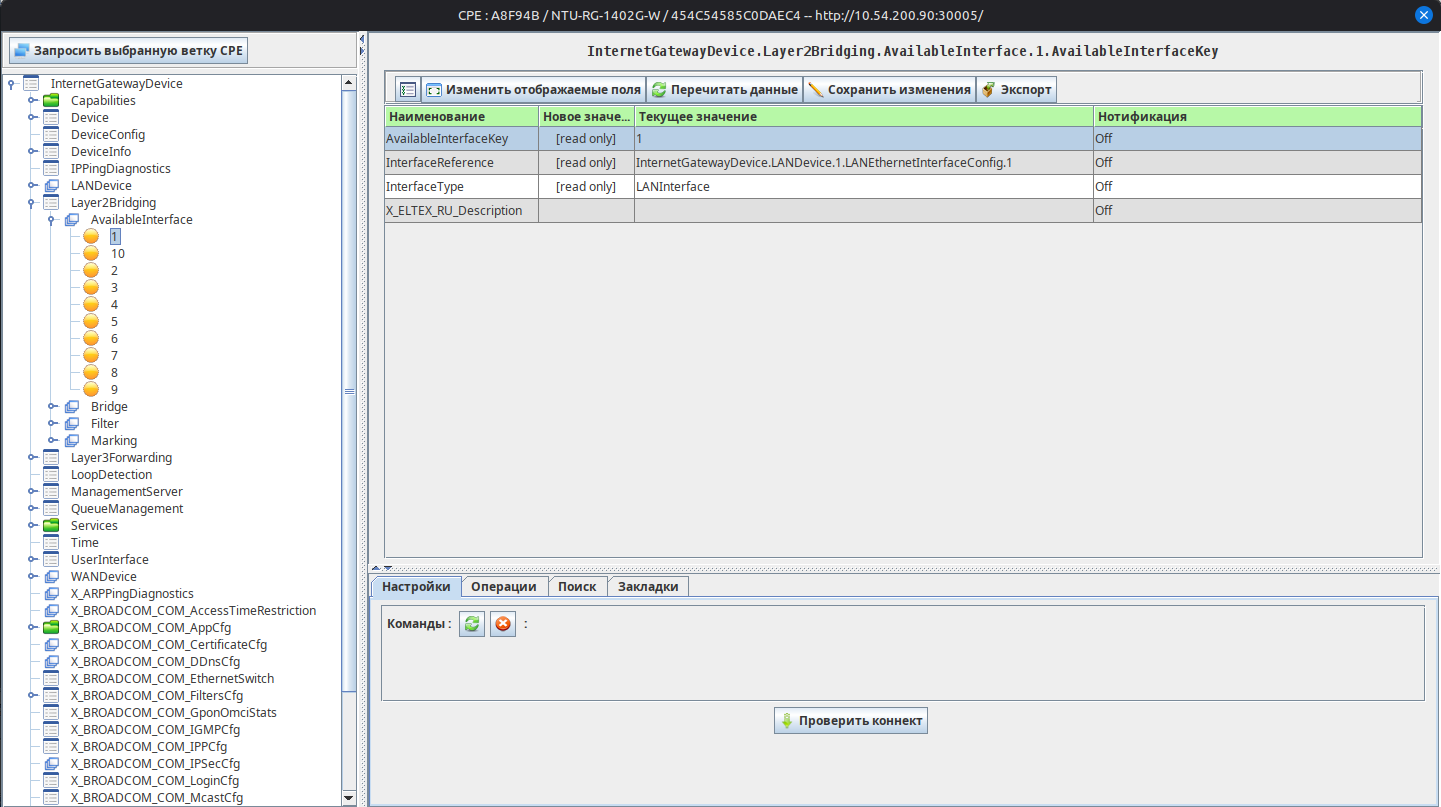

Выбрав один из них в основном окне будет выведена информация:
она будет соответствовать запрошенной ноде (в примере используется 1 LAN порт):
InternetGatewayDevice.Layer2Bridging.AvailableInterface.1.
2. изменение параметра remote acess

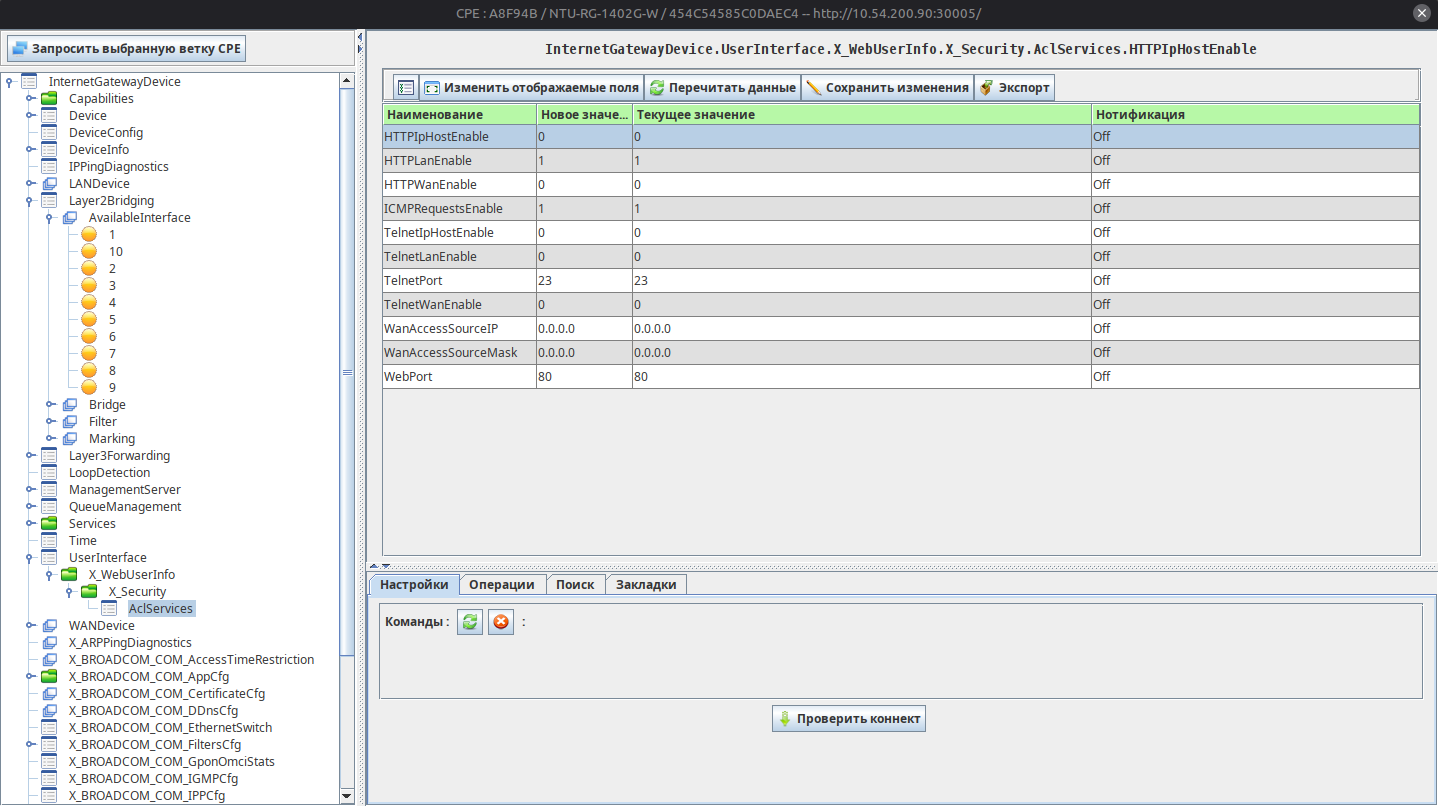

Для изменения параметра нужно перейти во вкладку UserInterface->X_WebUserInfo->X_Security→AclServices

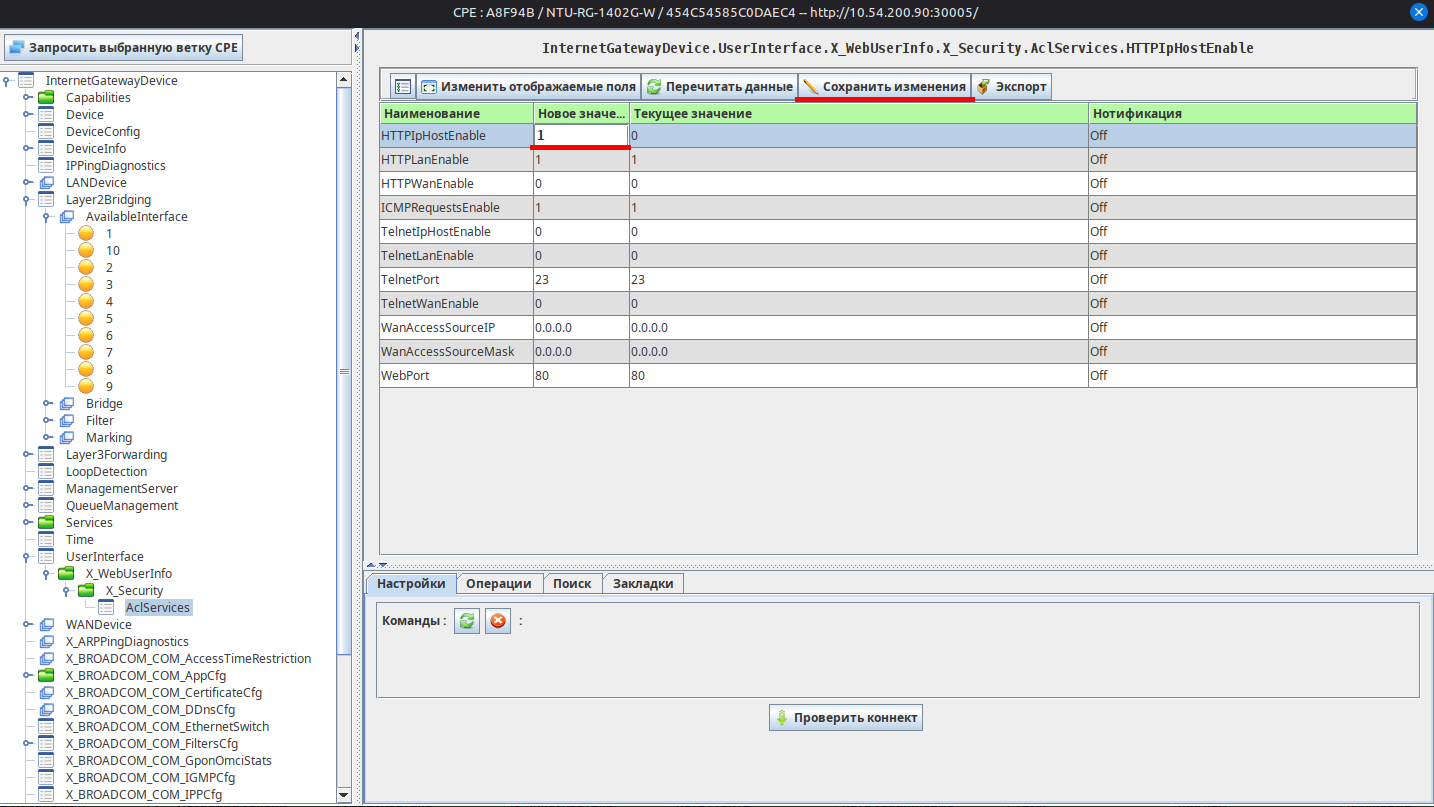

изменю значение для доступа к HTTP через TR-069 до терминала. Для этого нужно ввести новое значение в поле "Новое значение" после нажать Enter и кнопку "Сохранить изменения"

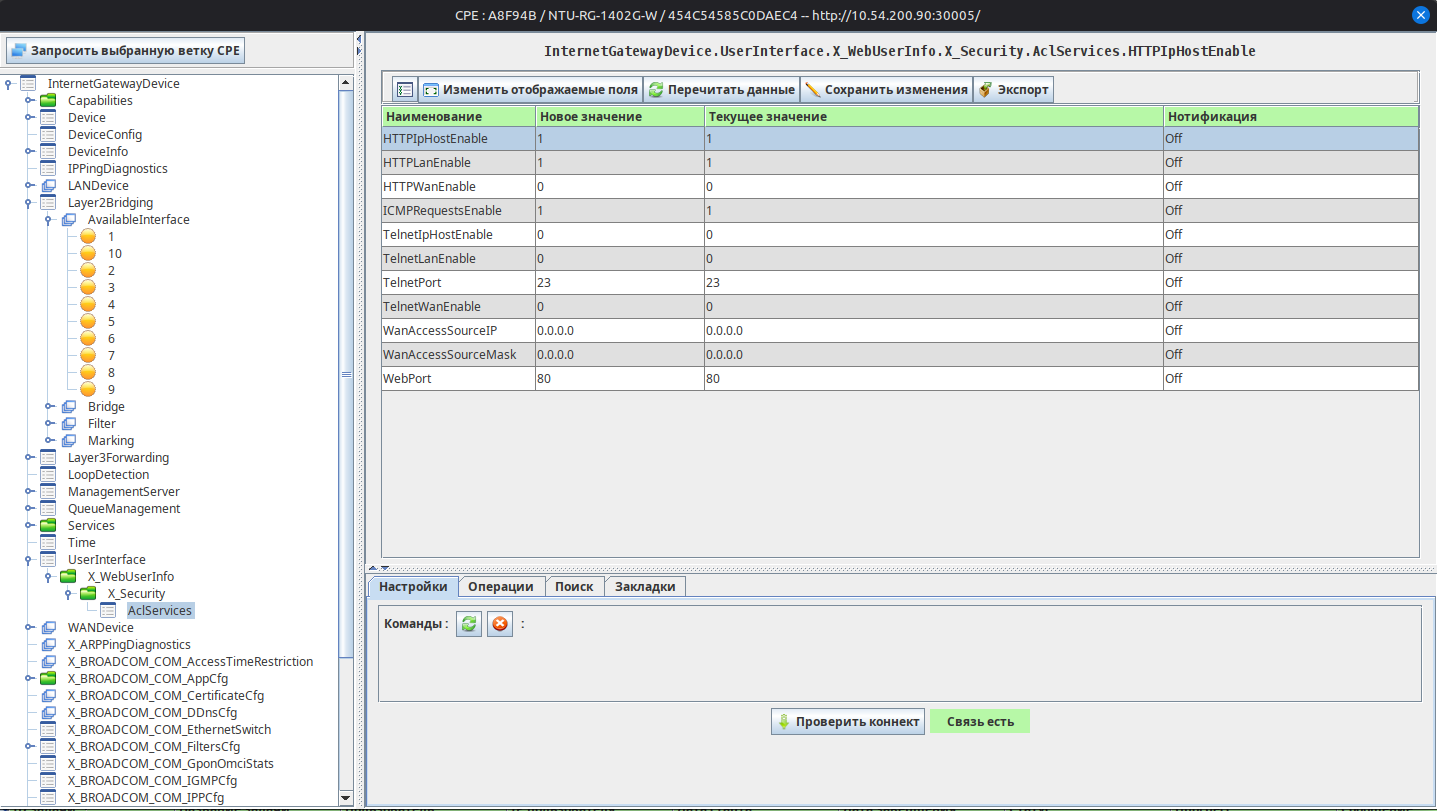

Для того чтобы убедиться что параметр изменился нужно будет после нажатия кнопки "Сохранить изменения" подождать 3-5 секунд после нажать кнопку "Перечитать данные"
В значение поле "Текущее значение" должно будет измениться.
