Функционал изоляции портов позволяет гибко настраивать ограничения прохождения трафика между определенными портами сетевого оборудования.
На данный момент его реализация подразумевает создание в конфигурации устройства группы изоляции, в которой перечислены все порты устройства,
для каждого из которых можно разрешить или запретить прохождение трафика.
Конфигурирование
Конфигурирование изоляции портов включает 2 этапа: настройка групп изоляции и настройка изоляции в конкретном vlan. Согласно текущей реализации порты делятся на source и destination интерфейсы.
Destination-интерфейсы перечислены в группе изоляции, source-интерфейсы указываются в конфигурации vlan. Для полной настройки изоляции необходимо, эту, уже сконфигурированную группу,
назначить на какой-либо source-интерфейс в конкретном VLAN, тем самым получив строгий порядок прохождения трафика с учетом разрешающих и запрещающих правил.
Всего групп изоляции может быть настроено 30. Изменение настроек групп, которые не назначены ни на какой source-интерфейс - никак не влияет на прохождение трафика.
Пример настройки
Рассмотрим настройку изоляции на примере двух схем :
Настройка схемы 1

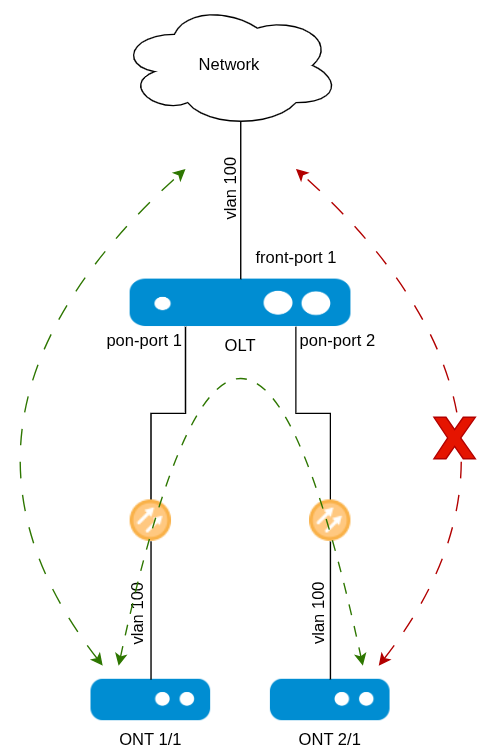

В первом случае с помощью изоляции мы ограничим попадание транзитного широковещательного трафика к PON-части согласно рисунку 1.
С pon-портами аналогично. Ознакомиться более подробно с настройкой bridging можно здесь.
Настроим группы изоляции:
LTP-16N# configure terminal LTP-16N(configure)# isolation group 1 LTP-16N(config)(isolation-group-1)# allow pon-port 3 LTP-16N(config)(isolation-group-1)# allow front-port 2 LTP-16N(config)(isolation-group-1)# exit LTP-16N(configure)# isolation group 2 LTP-16N(config)(isolation-group-2)# allow front-port 1 LTP-16N(config)(isolation-group-2)# do commit
Настроим vlan :
LTP-16N(configure)# vlan 1483 LTP-16N(config)(vlan-1483)# isolation enable LTP-16N(config)(vlan-1483)# isolation assign group 2 to pon-port 3 LTP-16N(config)(vlan-1483)# isolation assign group 1 to front-port 1 LTP-16N(config)(vlan-1483)# isolation assign group 2 to front-port 2 LTP-16N(config)(vlan-1483)# do commit
Настройка схемы 2

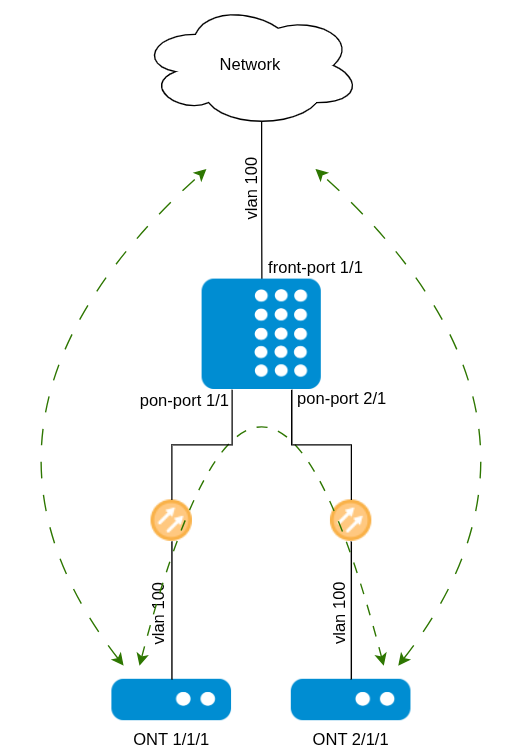

Во втором случае мы изолируем сетевое пространство от устройств за другими портами согласно рисунку 2. Настроим группы:
LTP-16N(configure)# isolation group 3
LTP-16N(config)(isolation-group-3)# allow pon-port 3
LTP-16N(config)(isolation-group-3)# allow pon-port 5
LTP-16N(config)(isolation-group-3)# exit
LTP-16N(configure)# isolation group 4
LTP-16N(config)(isolation-group-4)# allow pon-port 5
LTP-16N(config)(isolation-group-4)# allow front-port 1
LTP-16N(config)(isolation-group-4)# exit
LTP-16N(configure)# isolation group 5
LTP-16N(config)(isolation-group-5)# allow pon-port 3
LTP-16N(config)(isolation-group-5)# allow front-port 1
LTP-16N(config)(isolation-group-5)# do commit
Configuration committed successfully
Затем vlan:
LTP-16N(configure)# vlan 1483 LTP-16N(config)(vlan-1483)# isolation enable LTP-16N(config)(vlan-1483)# isolation assign group 4 to pon-port 3 LTP-16N(config)(vlan-1483)# isolation assign group 3 to front-port 1 LTP-16N(config)(vlan-1483)# isolation assign group 5 to pon-port 5 LTP-16N(config)(vlan-1483)# do commit
Для прохождения трафика между pon-портами по мимо настройки pon-to-pon bridging необходимо включить arp-proxy в конфигурации интeрфейсов pon-портов, а также использовать трафик-модель 1-to-1.
В трафик-модель с клиентским VLAN (1-to-1) - это модель, в которой используется индивидуальная VLAN для каждого абонента. При такой схеме работы для абонента строится канал от uplink-порта до GEM порта ONT, в заданном S-VLAN.
Весь трафик (включая broadcast), проходит в данный GEM-порт. Настройка модели производится в конфигурации профиля cross-connect ( conf > profile cross-connect X > traffic-model 1-to-1 ).
